KIT SCREAMIN EAGLE MILWAUKEE-EIGHT 128/131 STAGE IV
941004222025-01-23
INFORMAZIONI GENERALI
Tabella 1. Informazioni generali
Kit | Attrezzi consigliati | Livello di abilità(1) |
|---|---|---|
92500107, 92500108, 92500109, 92500110, 92500111, 92500112 | Occhiali di protezione, chiave dinamometrica |  |
(1) È richiesta l'installazione ad opera del concessionario e il DTII
CONTENUTO DEL KIT

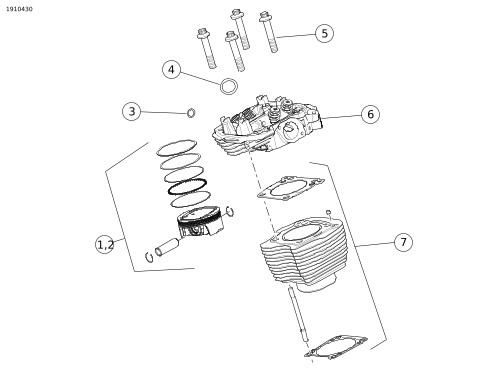

Figura 1. Contenuto del kit: Componenti Top End Screamin' Eagle Milwaukee-Eight™ Stage IV
Tabella 2. Contenuto del kit: Componenti Top End Screamin' Eagle Milwaukee-Eight™ Stage IV
 | Verificare che tutti i contenuti siano presenti nel kit prima di installare o rimuovere elementi dal veicolo. | ||||
|---|---|---|---|---|---|
Articolo | Q.tà | Descrizione | Part Number | Note | |
 | 1 | 1 | Kit pistone, 128 | 21900101 | Include l'istruzione J06687 |
| 2 | 1 | Kit pistone, 131 | 21900099 | Include l'istruzione J06687 |
| 3 | 4 | Anello di tenuta O-ring, collettore del liquido di raffreddamento | 11900090 | |
| 4 | 2 | Guarnizione dello scarico | 65324-83B | |
| 5 | 8 | Dado flangiato | 10200303 | |
| 6 | 1 | Kit testata, raffreddamento ad aria (granito nero) | 16500749 | Include istruzioni 94100117 |
Kit testata, raffreddata ad aria (HOG nero) | 16500750 | ||||
| 7 | 1 | Kit cilindro (granito nero) | 16800404 | Include l'istruzione J06682 |
Kit cilindro (HOG nero) | 16800407 | ||||
Figura 2. Contenuto del kit: Componenti della distribuzione Screamin' Eagle Milwaukee-Eight™ Stage IV
Tabella 3. Contenuto del kit: Componenti della distribuzione Screamin' Eagle Milwaukee-Eight™ Stage IV
| Verificare che tutti i contenuti siano presenti nel kit prima di installare o rimuovere elementi dal veicolo. | ||||
|---|---|---|---|---|---|
Articolo | Q.tà | Descrizione | Part Number | Note | |
| 1 | 4 | Anello di tenuta O-ring | 11293 | |
| 2 | 4 | Anello di tenuta O-ring | 11132A | |
| 3 | 4 | Anello di tenuta O-ring | 11145A | |
| 4 | 2 | Guarnizione, coperchio delle punterie | 25700362A | |
| 5 | 1 | Kit punterie, alta capacità | 18572-13 | |
| 6 | 2 | Guarnizione, coperchio dei bilancieri inferiori | 25700425A | |
| 7 | 2 | Anello di tenuta O-ring, sfiatatoio | 11900116 | |
| 8 | 2 | Guarnizione, coperchio dei bilancieri superiori | 25700372B | |
Figura 3. Contenuto del kit: Componenti del vano camme Screamin' Eagle Milwaukee-Eight™ Stage IV
Tabella 4. Contenuto del kit: Vano degli alberi a camme: Componenti Screamin' Eagle Milwaukee-Eight™ Stage IV
| Articolo | Q.tà | Descrizione | Part Number | Note |
|---|---|---|---|---|---|
| 1 | 1 | Guarnizione, coperchio degli alberi a camme | 25700370A | |
| 2 | 1 | Kit di fissaggio dell’ingranaggio della trasmissione degli alberi a camme | 25566-06 | Da acquistare separatamente |
| 3 | 1 | Anello di tenuta O-ring, tra piastra per la camma e pompa dell’olio | 11900103 | |
| 4 | 1 | Albero a camme, SE8-517 | 25400353 | |
| 5 | 1 | Cuscinetto delle camme | 9298B | |
| 6 | 1 | Pompa dell’olio (raffreddamento olio) | 62400247 | Acquistata separatamente, se necessario |
| 1 | Pompa dell’olio (raffreddamento twin) | 62400248 | Acquistata separatamente, se necessario | |
| 7 | 1 | Guarnizione di tenuta | 62400205 | Acquistata separatamente, se necessario |
| 8 | 1 | Anello di tenuta O-ring, tra pompa dell’olio e basamento | 11293 | |
Elementi inclusi ma non mostrati | |||||
| 1 | Kit del corpo della valvola a farfalla da 64 mm Screamin’ Eagle | 27200040 | Include l'istruzione J06346 | |
| 1 | Kit iniezione a portata maggiorata Screamin’ Eagle | 27400040 | ||
| 1 | Kit canister recupero vapori | 60900103 | Include istruzioni 94100244 | |
| 1 | Coperchio fasatura | 25600117 | Include l'istruzione J06689 | |
| 1 | Etichetta con le informazioni sul prodotto | Parte non venduta separatamente | ||
| 1 | 128 Inserto Stage IV | 25600127 | ||
| 1 | 131 Inserto Stage IV | 25600129 | ||
| 1 | Collettore di scarico | 65600452 | ||
| 1 | Kit radiatore di raffreddamento dell’olio con ventola | 62700204 | Incluso nel kit 29500107B | |
NOTA
Verificare che tutti i contenuti siano presenti nel kit prima di installare o rimuovere elementi dal veicolo.
GENERALE
Il foglio di istruzioni è disponibile anche in formato elettronico. Per verificare che si stia utilizzando la versione più recente disponibile, eseguire una delle operazioni seguenti:
- Andare a Fare riferimento a: h-d.com/isheets
- Eseguire la scansione del codice QR nell'angolo in alto a sinistra del foglio di istruzioni
NOTA
Questo foglio di istruzioni può contenere un video supplementare per aiutare l'installatore a chiarire alcune parti dell'assieme. In fondo a questo foglio di istruzioni è disponibile il link per il video.
Modelli
Per informazioni sui modelli compatibili, vedere il Parti e accessori (P&A) catalogo di vendita oppure la sezione Parti e Accessori di www.harley-davidson.com .
Verificare di stare utilizzando la versione più aggiornata del libretto di istruzioni. È disponibile presso: h-d.com/isheets
Contattare il centro di assistenza clienti Harley-Davidson al numero 1-800-258-2464 (solo USA) o 1-414-343-4056.
Requisiti di installazione
AVVERTENZALa sicurezza del pilota e del passeggero dipende dalla corretta installazione di questo kit. Attenersi alle procedure appropriate illustrate nel manuale di manutenzione. Se non si è in grado di eseguire la procedura o non si dispone degli attrezzi adeguati, rivolgersi a un concessionario Harley-Davidson per l’installazione. Un’installazione non corretta di questo kit può causare lesioni gravi o mortali. (00333b)
NOTA
Questo foglio di istruzioni fa riferimento alle informazioni contenute nel manuale di manutenzione. Per questa installazione è necessario consultare il manuale di manutenzione della motocicletta del relativo anno e modello, che è disponibile:
- Presso un concessionario Harley-Davidson.
- Sul Portale delle informazioni di assistenza H-D, accessibile previa iscrizione, e disponibile per la maggior parte dei modelli dal 2001 in poi. Per ulteriori informazioni, vedere Domande frequenti sulle iscrizioni .
NOTA
L'etichetta informativa sul prodotto contenuta in questo kit è obbligatoria solo nello stato della California. L'ETICHETTA INFORMATIVA SUL PRODOTTO È OBBLIGATORIA AI SENSI DEL PROGRAMMA DI CONTROLLO SMOG DELLA CALIFORNIA
- Modelli 2017-2018 con motore 107: Obbligatorio l'acquisto a parte di Screamin' Eagle® (SE) kit dischi frizione ad alta capacità (P/N REMOVE 37000258).
- Modelli 2017-2019: È richiesto l'acquisto a parte del kit gruppo pompa dell'olio (P/N 62400247-Oil Cooled) o (P/N 62400248-Oil Cooled o 62400248-Twin Cooled).
- Acquisto separato del kit del filtro dell’aria a flusso elevato Screamin Eagle.
- È necessario l’acquisto a parte del kit di ritenuta dell’ingranaggio conduttore dell’albero a camme (parte n. 25566-06).
- È necessario l’acquisto a parte del kit distanziale dell’albero a camme (parte n. 25928-06).
- Il kit richiede la ricalibrazione del Modulo di controllo elettronico (ECM) . Rivolgersi a un concessionario Harley-Davidson.
Questi prodotti sono disponibili presso il concessionario Harley-Davidson locale.
NOTA
Il kit richiede la ricalibrazione dell’ECM. Rivolgersi a un concessionario Harley-Davidson. Per questa installazione è necessario disporre del manuale di manutenzione del proprio modello di motocicletta, disponibile presso i concessionari Harley-Davidson.
PREPARAZIONE
| 1. | Rimuovere il serbatoio del combustibile. Vedere il manuale di manutenzione. | |
| 2. | Rimuovere la sella. Vedere il manuale di manutenzione. | |
| 3. | Rimuovere il fusibile principale. Vedere il manuale di manutenzione. |
RIMOZIONE
NOTA
I passaggi vengono forniti per illustrare la procedura generale. Seguire le procedure descritte nel manuale di manutenzione.
| 1. | Rimuovere il gruppo del filtro dell’aria. | |
| 2. | Rimuovere l'impianto di scarico. | |
| 3. | Rimuovere il modulo a induzione. | |
| 4. | Scollegare le connessioni del cablaggio dalla testata. | |
| 5. | Rimuovere le condotte di raffreddamento e i collettori dal motore. | |
| 6. | Rimuovere i coperchi dei bilancieri, i bilancieri, le aste delle punterie e i tubi delle aste delle punterie. | |
| 7. | Rimuovere le testate, i cilindri e i pistoni. | |
| 8. | Rimuovere i coperchi delle punterie, i dispositivi antirotazione e le punterie. | |
| 9. | Rimuovere il coperchio degli alberi a camme, la piastra per la camma e l’albero a camme. | |
| 10. | Rimuovere il cuscinetto interno dell’albero a camme. | |
| 11. | Rimuovere la frizione a meno che non ne sia già installata una a 10 dischi. Vedere il manuale di manutenzione. |
INSTALLAZIONE
NOTA
I passaggi vengono forniti per illustrare la procedura generale. Seguire le procedure descritte nel manuale di manutenzione.
| 1. | Montare la frizione a 10 dischi. Vedere il foglio di istruzioni J06246 e il manuale di manutenzione. NOTA La frizione a 10 piatti "assist-and-slip" montata sui veicoli Milwaukee-Eight è sufficientemente potente per supportare questo kit nella maggior parte dei casi d'uso. Nel caso di slittamento della frizione, installare solo molle con maggiore capacità. Le molle con maggiore capacità aumenteranno la forza della leva della frizione. | |
| 2. | Figura 3 Installare il cuscinetto a rullini dell’albero a camme (5). | |
| 3. | Installare la pompa dell’olio (7). | |
| 4. | Installare l’albero a camme nel motore. | |
| 5. | Assemblare la piastra per la camma e la guida dell’albero a camme. | |
| 6. | Verificare che i segni di riferimento della fasatura dell’albero a camme e albero a gomiti siano correttamente allineati. | |
| 7. | Installare le punterie (fornite nel kit), lo strumento antirotazione, le guarnizioni del coperchio delle punterie (fornite nel kit) e i coperchi delle punterie. | |
| 8. | Installare i pistoni e i cilindri forniti nel kit. Seguire le istruzioni fornite con il kit pistone e cilindro. NOTA Questo kit utilizza una sequenza di serraggio speciale. | |
| 9. | Installare le testate usando i dadi flangiati nuovi inclusi nel kit. Seguire le istruzioni incluse nel kit della testata. | |
| 10. | Installare i tubi delle aste e le aste con anelli di tenuta O-ring forniti con il kit. | |
| 11. | Col pistone posto a circa Punto morto inferiore (BDC) della corsa di espansione, montare i bilancieri. | |
| 12. | Serrare le viti in sequenza alternata per tirare verso il basso, in maniera uniforme, l’asta dei bilancieri. | |
| 13. | Installare i coperchi dei bilancieri. | |
| 14. | Verificare che i segni di riferimento della fasatura dell’albero a camme e albero a gomiti siano correttamente allineati. | |
| 15. | Installare il coperchio degli alberi a camme e una nuova guarnizione forniti nel kit. | |
| 16. | Preparare il modulo a induzione incluso nel kit per l’installazione. Vedere le istruzioni incluse nel modulo a induzione. | |
| 17. | Installare gli iniettori a portata maggiorata. | |
| 18. | Installare il modulo a induzione. | |
| 19. | Installare il collettore del liquido di raffreddamento/olio alle testate. a. Pulire accuratamente TUTTO il materiale frenafiletti dalle filettature delle viti e dai fori filettati. Vedere il manuale di manutenzione. b. Ripulire le superfici di accoppiamento da tutti i detriti. c. Installare gli anelli di tenuta O-ring forniti con il kit. | |
| 20. | Modelli Touring Twin-Cooled: Montare il radiatore dell'olio con ventola (incluso nel kit). | |
| 21. | Installare l’impianto di scarico. a. I modelli Touring richiedono l'uso del collettore di scarico fornito nel kit. | |
| 22. | Installare il gruppo del filtro dell’aria. a. Vedere il foglio di istruzioni allegato al kit filtro dell’aria a flusso elevato SE acquistato separatamente. | |
| 23. | Attaccare la nuova etichetta di informazioni sul prodotto inclusa nel kit. a. Individuare l'etichetta Numero di identificazione del veicolo (VIN) sul tubo obliquo del telaio. b. Posizionare l'etichetta sul tubo obliquo destro, direttamente sotto l'etichetta VIN. |
COMPLETATO
| 1. | Installare il serbatoio del combustibile. Vedere il manuale di manutenzione. | |
| 2. | Installare il fusibile principale. Vedere il manuale di manutenzione. | |
| 3. | Twin Cooled: Riempire l'impianto di raffreddamento ed eliminare l'aria. Vedere il manuale di manutenzione. | |
| 4. | Installare la sella. Dopo aver installato la sella, tirarla verso l’alto per verificare che sia fissata in posizione. Vedere il manuale di manutenzione. | |
AVVISO Installando questo kit occorre ricalibrare l’ECM. Omettendo di ricalibrare correttamente l’ECM, si possono causare gravi danni al motore. (00399b) | ||
| 5. | Programmare la centralina (ECM) con la calibrazione corretta per la configurazione. Per ulteriori informazioni, rivolgersi a un concessionario Harley-Davidson. | |
| 6. | Utilizzare la motocicletta finché il motore non raggiunge la normale temperatura di funzionamento. Ripetere più volte per verificare il corretto funzionamento. | |
| 7. | Vedere il manuale d'uso per le REGOLE PER IL RODAGGIO. |
ETICHETTA CALIFORNIA EO
Questa etichetta informativa sul prodotto è richiesta solo nello stato della California. L'ETICHETTA CON LE INFORMAZIONI SUL PRODOTTO È NECESSARIA PER SUPERARE IL PROGRAMMA DI CONTROLLO SMOG DELLA CALIFORNIA .
| 1. | Posizionare l'etichetta informativa sul tubo obliquo destro del telaio direttamente sotto l'etichetta del VIN . | |
| 2. | Non installare questa etichetta del prodotto su altre etichette informative del prodotto. | |
| 3. | Questa etichetta informativa del prodotto non deve essere installata su veicoli diversi da quelli specificati. |
Riferimento Tabella 5 di seguito per il numero EO.
Tabella 5. Etichetta California EO
Descrizione | Codici parte Stage IV | Numero codice dell'etichetta EO |
|---|---|---|
Etichetta California EO | 92500107, 92500108, 92500109 92500110, 92500111, 92500112 | 14002727 |
