SCREAMIN‘ EAGLE 4,310 ZOLL BIG BORE ZYLINDER, ANSCHRAUBBAR
J066822025-01-24
ALLGEMEINE INFORMATIONEN
Tabelle 1. Allgemeine Informationen
Sätze
Empfohlene Werkzeuge
Fähigkeitsniveau(1)
16800210, 16800211, 16800212, 16800404, 16800407
Schutzbrille, Drehmomentschlüssel, Motoröl
(1) Für den Einbau erforderliche Spezialwerkzeuge oder Techniken
INHALT DES SATZES

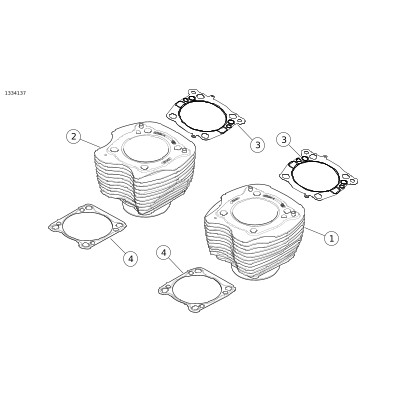

Abbildung 1. Inhalt des Satzes: Screamin‘ Eagle Milwaukee-Eight™ Zylinderkomponenten mit großer Bohrung, 4,310 Zoll
Tabelle 2. Inhalt des Satzes: Screamin‘ Eagle Milwaukee-Eight™ Zylinderkomponenten mit großer Bohrung, 4,310 Zoll
Teil
Menge
Beschreibung
Teile-Nr.
Anmerkungen
1
1
Zylinder, Vorderseite („HOG Black“), Satz 16800210
16800226
1
Zylinder, Vorderseite („HOG Black“ ohne Highlights), Satz 16800211
16800233
1
Zylinder, Vorderseite („Black Granite“), Satz 16800212
16800238
1
Zylinder, vorn (Black Granite), Satz 16800404
16800405
1
Zylinder, vorderer (HOG Black) Kit 16800407
16800408
2
1
Zylinder, Rückseite („HOG Black“), Satz 16800210
16800231
1
Zylinder, Rückseite („HOG Black“ ohne Highlights), Satz 16800211
16800235
1
Zylinder, Rückseite („Black Granite“), Satz 16800212
16800241
1
Zylinder, hinten (Black Granite), Satz 16800404
16800406
1
Zylinder, hinterer (HOG Black) Kit 16800407
16800409
3
2
Dichtung, Zylinderkopf (2)
16500657A
4
2
Dichtung, Zylinderfuß (2)
16500332A
HINWEIS
Vor dem Installieren oder Entfernen von Fahrzeugteilen überprüfen, ob alle Komponenten im Bausatz vorhanden sind.
ALLGEMEINES
Die Anleitung ist auch elektronisch verfügbar. Führen Sie einen der folgenden Schritte aus, um zu überprüfen, ob Sie die aktuellste verfügbare Version verwenden:
HINWEIS
Diese Anleitung kann ein zusätzliches Video enthalten, um den Installateur mit der Erläuterung eines bestimmten Teils der Baugruppe bei der Montage zu unterstützen. Am Ende dieser Anleitung ist möglicherweise ein entsprechendes Video verlinkt.
Modelle
Modell-Einstellungsinformationen sind im P&A-Einzelhandelskatalog oder im Abschnitt „Parts and Accessories“ (Teile und Zubehör) von www.harley-davidson.com (nur Englisch) zu finden.
Wenden Sie sich an das Harley-Davidson Customer Support Center unter 1-800-258-2464 (nur USA) oder 1-414-343-4056.
Einbauanforderungen
WARNUNG
Die Sicherheit von Fahrer und Sozius hängt vom korrekten Einbau dieses Satzes ab. Die entsprechenden Verfahren im Werkstatthandbuch befolgen. Falls es nicht möglich ist, dieses Verfahren selbst durchzuführen, bzw. nicht die richtigen Werkzeuge vorhanden sind, muss der Einbau von einem Harley-Davidson Händler durchgeführt werden. Unsachgemäßer Einbau dieses Satzes kann zu schweren oder tödlichen Verletzungen führen. (00333b)
HINWEIS
Diese Einbauanleitung bezieht sich auf Informationen aus dem Werkstatthandbuch. Für diesen Einbau ist ein Werkstatthandbuch für das jeweilige Modelljahr und Motorradmodell erforderlich. Dies ist bei einem Harley-Davidson Händler erhältlich.
VORBEREITUNG
WARNUNG
Um ein versehentliches Anlassen des Fahrzeugs zu vermeiden, vor Durchführung der Arbeiten zuerst die Hauptsicherung ausbauen, da es sonst zu schweren oder tödlichen Verletzungen kommen kann. (00251b)
1. Die Hauptsicherung ausbauen. Siehe Werkstatthandbuch.
AUSBAU
1. Die Originalausstattung (Original) -Zylinderköpfe, -Zylinder und -Kolben ausbauen. Siehe Werkstatthandbuch.
2. Original -Zylinderköpfe und dazugehörige Teile aufbewahren.
EINBAU
1. Die Screamin' Eagle® (SE) Milwaukee-Eight™ Kolben, Zylinder und die Original -Zylinderköpfe einbauen. Siehe Werkstatthandbuch.
2. Die Zylinderkopfmuttern anziehen:
a. Neues Motoröl unter den Flansch der Kopfschraube auftragen. Festziehen.
Drehmoment: 27,1–40,6 N·m (20–30 ft-lbs)
b. Eine volle Umdrehung lösen.
Drehmoment: 360°
c. Festziehen.
Drehmoment: 12,2–14,9 N·m (9–11 ft-lbs)
d. Festziehen.
Drehmoment: 24,4–27,1 N·m (18–20 ft-lbs)
e. Auf endgültigen Gradwert festziehen.
Drehmoment: 90°
FERTIGSTELLEN
1. Die Hauptsicherung einbauen. Siehe Werkstatthandbuch.
