SCREAMIN EAGLE MILWAUKEE-EIGHT 128/131 STAGE IV CALIFORNIA KÉSZLET
941004222025-01-23
ÁLTALÁNOS TUDNIVALÓK
Táblázat 1. Általános információk
Készletek
Javasolt szerszámok
Nehézségi szint(1)
92500107, 92500108, 92500109, 92500110, 92500111, 92500112
Védőszemüveg, Nyomatékkulcs
(1) DTII és márkakereskedői telepítés szükséges
A KÉSZLET TARTALMA

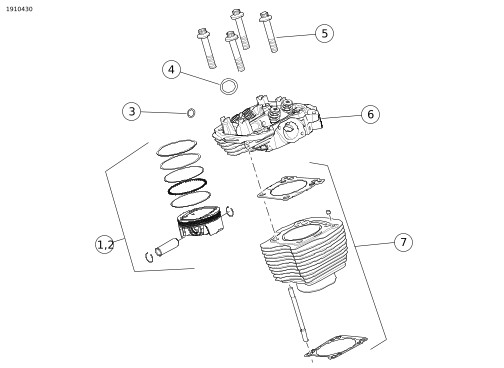

Ábra 1. A készlet tartalma: Screamin' Eagle Milwaukee-Eight™ Stage IV felső vég komponensek:
Táblázat 2. A készlet tartalma: Screamin' Eagle Milwaukee-Eight™ Stage IV felső vég komponensek:
Ellenőrizze, hogy mindent megtalál-e a készletben, mielőtt a járműre alkatrészeket szerelne vagy alkatrészeket távolítana el róla.
Tétel
Menny.
Leírás
Part No.
Megjegyzések
1
1
Dugattyúkészlet, 128
21900101
Tartalmazza a J06687 sz. utasítást
2
1
Dugattyúkészlet, 131
21900099
Tartalmazza a J06687 sz. utasítást
3
4
O gyűrű, hűtőfolyadék-csőelosztó
11900090
4
2
Kipufogótömítés
65324-83B
5
8
Peremes anya
10200303
6
1
Hengerfej készlet, lég-hűtéses (Fekete gránit)
16500749
Tartalmazza a 94100117 sz. utasítást
Hengerfejkészlet, léghűtéses (HOG fekete)
16500750
7
1
Hengerkészlet (Fekete gránit)
16800404
Tartalmazza a J06682 sz. utasítást
Hengerkészlet (HOG fekete)
16800407
Ábra 2. A készlet tartalma: Szelepvezérlő Screamin' Eagle Milwaukee-Eight™ Stage IV alkatrészek
Táblázat 3. A készlet tartalma: Szelepvezérlő Screamin' Eagle Milwaukee-Eight™ Stage IV alkatrészek
Ellenőrizze, hogy mindent megtalál-e a készletben, mielőtt a járműre alkatrészeket szerelne vagy alkatrészeket távolítana el róla.
Tétel
Menny.
Leírás
Part No.
Megjegyzések
1
4
O-gyűrű
11293
2
4
O-gyűrű
11132A
3
4
O-gyűrű
11145A
4
2
Tömítés, szelepemelő-fedél
25700362A
5
1
Szelepemelő-készlet, nagy teljesítményű
18572-13
6
2
Tömítés, szelepfedél alsó része
25700425A
7
2
O gyűrű, szellőző
11900116
8
2
Tömítés, szelepfedél felső része
25700372B

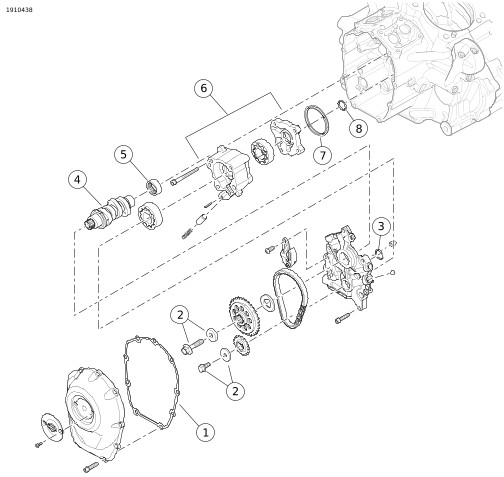

Ábra 3. A készlet tartalma: Vezérműház Screamin' Eagle Milwaukee-Eight™ Stage IV alkatrészek
Táblázat 4. A készlet tartalma: Vezérműház: Screamin' Eagle Milwaukee-Eight™ Stage IV alkatrészek
Tétel
Menny.
Leírás
Part No.
Megjegyzések
1
1
Tömítés, vezérműfedél
25700370A
2
1
Vezérműlánckerék-rögzítő készlet
25566-06
Külön kapható
3
1
O gyűrű, a vezérműlemez és az olajszivattyú közé
11900103
4
1
Vezérműtengely, SE8-517
25400353
5
1
vezérműtengely-csapágy
9298B
6
1
Olajszivattyú (Olajhűtéses)
62400247
Szükség szerint külön vásárolhatók meg
1
Olajszivattyú (Kettős hűtésű)
62400248
Szükség szerint külön vásárolhatók meg
7
1
Tömítés
62400205
Szükség szerint külön vásárolhatók meg
8
1
O gyűrű, az olajszivattyú és a forgattyúház közé
11293
Az ábrán nem látható, de szükséges tételek
1
Screamin' Eagle 64 mm-es fojtószelepház-készlet
27200040
Tartalmazza a J06346 sz. utasítást
1
Screamin' Eagle nagy áramlású befecskendezőkészlet
27400040
1
Párologtató tartály készlet
60900103
Tartalmazza a 94100244 sz. utasítást
1
Vezérműfedél
25600117
Tartalmazza a J06689 sz. utasítást
1
Termékinformációs címke
Külön nem kapható
1
128 Stage IV betét
25600127
1
131 Stage IV betét
25600129
1
Kipufogócsövek
65600452
1
Ventilátor rásegítéses olajhűtő
62700204
A 29500107B sz. készlet tartalmazza
MEGJEGYZÉS
Ellenőrizze, hogy mindent megtalál-e a készletben, mielőtt a járműre alkatrészeket szerelne vagy alkatrészeket távolítana el róla.
ÁLTALÁNOS TUDNIVALÓK
Az útmutató lap elektronikusan is elérhető. Ellenőrizze, hogy az elérhető legújabb verziót használja, a következőképpen:
MEGJEGYZÉS
Az Útmutató laphoz tartozhat kiegészítő videó is , amely segíthet tisztázni a szerelés egyes szakaszait. A videó hivatkozása az Útmutató lap végén található.
Modellek
A felszereléssel kapcsolatos tájékoztatásért lásd a Alkatrészek és tartozékok (P&A) kiskereskedelmi katalógust vagy a www.harley-davidson.com Parts and Accessories (alkatrészek és tartozékok) részét.
Győződjön meg arról, hogy az útmutatólap legfrissebb verzióját használja. Ez itt érhető el: h-d.com/isheets
A Harley-Davidson ügyfélszolgálati központja az 1-414-343-4056-os, illetve (csak az USA-ban) az 1-800-258-2464-es telefonszámon érhető el.
Szerelési követelmények
FIGYELEM
A motoros és az utas biztonsága a készlet megfelelő beszerelésétől függ. Alkalmazza a szervizkézikönyvben ismertetett megfelelő eljárást. Ha nem áll módjában elvégezni az eljárást, vagy ha nem rendelkezik a megfelelő szerszámokkal, akkor a beszerelést végeztesse el Harley-Davidson-márkakereskedésben. A készlet nem megfelelő módon való beszerelése súlyos, akár végzetes személyi sérülést is okozhat. (00333b)
MEGJEGYZÉS
Ez az útmutatólap a szervizkézikönyv információin alapul. A szereléshez az adott évjáratú és modellű motorkerékpár szervizkönyve szükséges. Ezt innen tudod beszerezni:
  • Egy Harley-Davidson-márkakereskedéstől.
  • A H-D szervizinformációs portálján, amely előfizetéses hozzáférést biztosít a legtöbb 2001-es és újabb modellhez. Itt találhatsz további információkat: Előfizetésekhez kapcsolódó gyakori kérdések .
MEGJEGYZÉS
A készletben található termékinformációs címke csak Kalifornia államban szükséges. A KALIFORNIAI KÁROSANYAG-KIBOCSÁTÁS TESZTEN VALÓ MEGFELELÉSHEZ TERMÉKINFORMÁCIÓS CÍMKE SZÜKSÉGES ELLENŐRIZZE A PROGROMOT
    Az alkatrészek a helyi Harley-Davidson-márkakereskedőtől szerezhetők be.
  • 107-es motorral rendelkező 2017-2018-as modellek: Külön meg kell vásárolni a Screamin' Eagle® (SE) nagy kapacitású tengelykapcsoló lemezkészletet (cikkszám. REMOVE 37000258).
  • 2017-2019-es modellek: Külön meg kell vásárolniaz olajszivattyú szerelvény készletet (cikkszámok: 62400247 - olajhűtéses vagy 62400248 Twin Cooled hűtésű).
  • Külön megvásárolható a Screamin Eagle nagyáramú légszűrő készlet.
  • Külön meg kell vásárolni a forgattyústengely rögzítő készletet (cikkszám: 25566-06).
  • Külön meg kell vásárolni a vezérműtávtartó-készletet (cikksz.: 25928-06).
  • A készlet Elektronikus vezérlőmodul (ECM) újrakalibrálást igényel. Forduljon egy Harley-Davidson-márkakereskedéshez.
MEGJEGYZÉS
A készlet ECM-újrakalibrálást igényel. Forduljon egy Harley-Davidson-márkakereskedéshez. A szereléshez az adott motorkerékpár-modellhez való szervizkézikönyv is szükséges, ami a Harley-Davidson-márkakereskedésekben kapható.
ELŐKÉSZÜLETEK
1. Távolítsa el az üzemanyagtartályt. Lásd a szervizkézikönyvet.
2. Vegye le az ülést. Lásd a szervizkézikönyvet.
3. Vegye ki a főbiztosítékot. Lásd a szervizkézikönyvet.
ELTÁVOLÍTÁS
MEGJEGYZÉS
A következő lépések vázlatosan ismertetik az eljárást. Kövesse a szervizkézikönyvben található eljárásokat.
1. Távolítsd el a légszűrőegységet.
2. Szerelje le a kipufogórendszert.
3. Távolítsa el a szívómodult.
4. Kösse le a vezetékeket a hengerfejről.
5. Távolítsa el az olaj-hűtővezetékeket és elosztókat a motorból.
6. Távolítsa el a szelepfedeleket, a szelephimbákat, a nyomórudakat, és a nyomórúdcsöveket.
7. Távolítsa el a hengerfejeket, hengereket és dugattyúkat.
8. Távolítsa el a szelepemelő fedeleket, elfordulásgátlókat és szelepemelőket.
9. Távolítsa el a vezérműfedelet, a vezérműlemezt és a vezérműtengelyt.
10. Távolítsa el a vezérműtengely belső csapágyát.
11. Távolítsa el a tengelykapcsolót, ha nincs még 10 lemezes tengelykapcsolóval felszerelve. Lásd a szervizkézikönyvet.
BESZERELÉS
MEGJEGYZÉS
A következő lépések vázlatosan ismertetik az eljárást. Kövesse a szervizkézikönyvben található eljárásokat.
1. Szerelje fel a tengelykapcsolót 10 lamellás tengelykapcsoló segítségével. Lásd a J06246 sz. útmutatót és a szervizkönyvet.
MEGJEGYZÉS
A Milwaukee-Eight járművekben használt 10 lamellás kuplungrásegítő és csúszókuplung megfelelő kapacitással rendelkezik ahhoz, hogy ez a készlet a legtöbb applikációhoz használható legyen. Csak akkor szereljen be nagyobb kapacitású rugókat, ha csúszik a kuplung. A nagyobb kapacitású rugók megnövelik a tengelykapcsoló kar erejét.
2. Ábra 3 Szerelje be a vezérműtengely tűgörgős csapágyát (5).
3. Szerelje be az olajszivattyút (7)
4. Szerelje a vezérműtengelyt a motorba.
5. Szerelje fel a vezérműfedelet, a vezérműlemezt és a vezérműtengelyt.
6. Ügyeljen rá, hogy a vezérműtengely és a forgattyús tengely vezérlési jelölései megfelelően egybeessenek.
7. Szerelje be (a készletből) a szelepemelőket, az elfordulásgátlót, (a készletből) a szelepemelő-fedéltömítéseket és a szelepemelő-fedeleket.
8. Szerelje fel a készletből származó dugattyúkat és hengereket. Kövesse a dugattyú- és hengerkészlethez mellékelt utasításokat.
MEGJEGYZÉS
Ehhez a készlethez speciális meghúzási sorrendet kell alkalmazni a fejen.
9. Szerelje fel a hengerfejet a készletből származó új peremes anyákkal. Kövesse a dugattyú- és hengerfejkészlethez mellékelt utasításokat.
10. Szerelje vissza a nyomórúdcsöveket és nyomórudakat a készletből származó O gyűrűkkel.
11. Szerelje vissza a szelephimbákat úgy, hogy az adott hengernél a dugattyút nagyjából Alsó holtpont (BDC) szintre állítja.
12. Húzza meg felváltva a csavarokat, hogy a himbatengely egyenletesen húzódjon le a helyére.
13. Szerelje vissza a szelepfedeleket.
14. Ügyeljen rá, hogy a vezérműtengely és a forgattyús tengely vezérlési jelölései megfelelően egybeessenek.
15. Szerelje fel a vezérműfedelet a készletből származó új tömítéssel.
16. Készítse elő a készletből származó szívómodult a felszereléshez. Lásd a szívómodulhoz tartozó utasításokat.
17. Szerelje be a nagy áramlású üzemanyag-befecskendezőket.
18. Szerelje fel a szívómodult.
19. Szerelje fel a hűtőfolyadék-/olajelosztócsövet a hengerfejekre.
a. Tisztítsa meg MINDEN menetrögzítő anyagtól a csavarok és menetes furatok meneteit. Lásd a szervizkézikönyvet.
b. Tisztítsa meg az illeszkedő felületeket.
c. Szerelje fel a készletben található O gyűrűket.
20. Léghűtéses Touring modellek: Szerelje fel a ventilátor-rásegítéses (készletben található) olajhűtőt.
21. Szerelje fel a kipufogórendszert.
a. A Touring modellekhez a készletben található kipufogófej használata szükséges.
22. Szerelje vissza a légszűrőegységet.
a. Lásd a külön beszerzett SE nagy átáramlású légszűrőkészlethez tartozó útmutatólapot.
23. Szerelje fel a (készletben található) új termékinformációs címkét.
a. Keresse meg a Alvázszám (VIN) címkét a vázcsövön.
b. Helyezze az információs címkét közvetlenül a vázcsövön, közvetlenül a VIN címke alá.
KÉSZ
1. Szerelje fel az üzemanyagtartályt. Lásd a szervizkézikönyvet.
2. Tegye vissza a főbiztosítékot. Lásd a szervizkézikönyvet.
3. Twin Cooled: Töltsd fel és légtelenítsd a hűtőrendszert. Lásd a szervizkézikönyvet.
4. Szerelje vissza az ülést. A felszerelést követően az ülést maga felé meghúzva ellenőrizze a felszerelés megfelelőségét. Lásd a szervizkézikönyvet.
ÉRTESÍTÉS
A készlet telepítését követően újra kell kalibrálni az ECM-et. Az ECM megfelelő újrakalibrálásának elmulasztása súlyos motorkárosodást eredményezhet. (00399b)
5. Állítsa be az elektronikus vezérlőmodult (ECM) a konfiguráció megfelelő kalibrálásával. Részletekért forduljon egy Harley-Davidson-márkakereskedéshez.
6. Járassa a motort, amíg az el nem éri a normál üzemi hőmérsékletét. Ismételje meg néhányszor a megfelelő működés ellenőrzéséhez.
7. Olvassa el a felhasználói kézikönyvben a BEJÁRATÁSI SZABÁLYOK című részt.
KALIFORNIA EO-CÍMKE
Ez a termékinformációs címke csak Kalifornia államban szükséges. KALIFORNIA KÁROSANYAG-KIBOCSÁTÁS ELLENŐRZÉSI PROGRAMJÁNAK TELJESÍTÉSÉHEZ TERMÉKINFORMÁCIÓS CÍMKE SZÜKSÉGES .
1. Helyezze az információs címkét közvetlenül a(z) VIN címke alatti keret jobb oldali függőleges vázcsövére.
2. Ne helyezze rá ezt a termékcímkét más termékinformációs címkékre.
3. Ezt a termékinformációs címkét ne szerelje fel a megadott járművektől eltérő járművekre.
Az EO számhoz hivatkozzon az alábbira: Táblázat 5.
Táblázat 5. Kalifornia EO-címke
Leírás
Stage IV. cikkszámok
EO-címke cikkszáma
Kalifornia EO-címke
92500107, 92500108, 92500109 92500110, 92500111, 92500112
14002727
