SCREAMIN EAGLE MILWAUKEE EIGHT 128/131 STAGE IV CALIFORNIA KİTİ
941004222025-01-23
GENEL BİLGİLER
Tablo 1. Genel Bilgi
Kitler | Önerilen Aletler | Beceri Seviyesi(1) |
|---|---|---|
92500107, 92500108, 92500109, 92500110, 92500111, 92500112 | Koruyucu Gözlük, Tork Anahtarı |  |
(1) DTII ve bayi tarafından kurulması gerekir
KİT İÇERİKLERİ

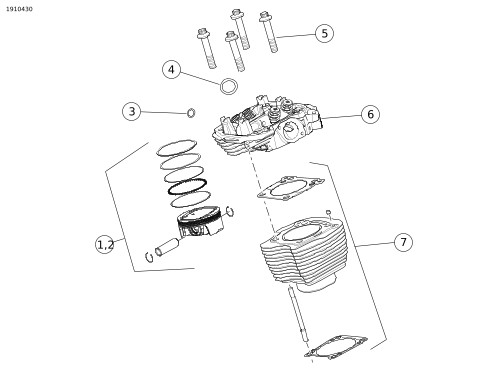

Şekil 1. Kit İçerikleri: Screamin' Eagle Milwaukee-Eight™ Stage IV Üst Kısım Bileşenleri
Tablo 2. Kit İçerikleri: Screamin' Eagle Milwaukee-Eight™ Stage IV Üst Kısım Bileşenleri
 | Aracınıza ögeler takmadan veya çıkarmadan önce kit içinde tüm bileşenlerin mevcut olduğunu doğrulayın. | ||||
|---|---|---|---|---|---|
Öğe | Miktar | Açıklama | Part No. | Notlar | |
 | 1 | 1 | Piston kiti, 128 | 21900101 | J06687 talimatını içerir |
| 2 | 1 | Piston kiti, 131 | 21900099 | J06687 talimatını içerir |
| 3 | 4 | O-halka, soğutucu manifoldu | 11900090 | |
| 4 | 2 | Egzoz contası | 65324-83B | |
| 5 | 8 | Flanş somunu | 10200303 | |
| 6 | 1 | Silindir kapağı kiti, hava soğutmalı (Siyah Granit) | 16500749 | 94100117 talimatını içerir |
Silindir başlığı kiti, hava soğutmalı (HOG siyah) | 16500750 | ||||
| 7 | 1 | Silindir kiti (Siyah Granit) | 16800404 | J06682 talimatını içerir |
Silindir kiti (HOG siyah) | 16800407 | ||||
Şekil 2. Kit İçerikleri: Screamin' Eagle Milwaukee-Eight™ Stage IV Supap Bileşenleri
Tablo 3. Kit İçerikleri: Screamin' Eagle Milwaukee-Eight™ Stage IV Supap Bileşenleri
| Aracınıza ögeler takmadan veya çıkarmadan önce kit içinde tüm bileşenlerin mevcut olduğunu doğrulayın. | ||||
|---|---|---|---|---|---|
Öğe | Miktar | Açıklama | Part No. | Notlar | |
| 1 | 4 | O-halka | 11293 | |
| 2 | 4 | O-halka | 11132A | |
| 3 | 4 | O-halka | 11145A | |
| 4 | 2 | Conta, kaldırıcı kapağı | 25700362A | |
| 5 | 1 | Kaldırıcı kiti, yüksek kapasite | 18572-13 | |
| 6 | 2 | Conta, alt külbütör kapağı | 25700425A | |
| 7 | 2 | O-halka, havalandırıcı | 11900116 | |
| 8 | 2 | Conta, üst külbütör kapağı | 25700372B | |

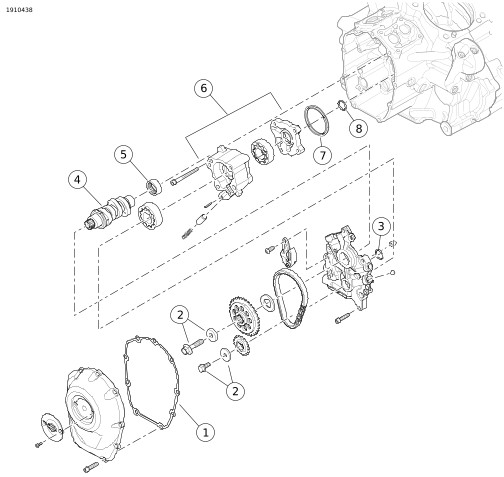

Şekil 3. Kit İçerikleri: Screamin' Eagle Milwaukee-Eight™ Stage IV Kam Bölmesi Bileşenleri
Tablo 4. Kit İçerikleri: Kam Bölmesi: Screamin' Eagle Milwaukee-Eight™ Stage IV Bileşenleri
| Öğe | Miktar | Açıklama | Part No. | Notlar |
|---|---|---|---|---|---|
| 1 | 1 | Conta, kam kapağı | 25700370A | |
| 2 | 1 | Kam mili kumandası sproket tutma kiti | 25566-06 | Ayrı olarak satın alın |
| 3 | 1 | O-halka, kam plakasından yağ pompasına | 11900103 | |
| 4 | 1 | Kam mili, SE8-517 | 25400353 | |
| 5 | 1 | kam yatağı | 9298B | |
| 6 | 1 | Yağ pompası (Yağ soğutmalı) | 62400247 | Gerekirse ayrı olarak satın alın |
| 1 | Yağ pompası (Çift soğutmalı) | 62400248 | Gerekirse ayrı olarak satın alın | |
| 7 | 1 | Sızdırmazlık | 62400205 | Gerekirse ayrı olarak satın alın |
| 8 | 1 | O-halka, yağ pompasından yağ karterine | 11293 | |
Dahil olan ancak gösterilmeyen parçalar | |||||
| 1 | Screamin' Eagle 64mm ventüri boğazı kiti | 27200040 | J06346 talimatını içerir | |
| 1 | Screamin' Eagle yüksek akımlı enjektör kiti | 27400040 | ||
| 1 | Kanister kutusu kiti | 60900103 | 94100244 talimatını içerir | |
| 1 | Zamanlayıcı kapağı | 25600117 | J06689 talimatını içerir | |
| 1 | Ürün bilgi etiketi | Ayrı satılmaz | ||
| 1 | 128 Stage IV Ek Parça | 25600127 | ||
| 1 | 131 Stage IV Ek Parça | 25600129 | ||
| 1 | Egzoz başlığı | 65600452 | ||
| 1 | Fan destekli yağ soğutucu kiti | 62700204 | Kit 29500107B'ye dahildir. | |
NOT
Aracınıza ögeler takmadan veya çıkarmadan önce kit içinde tüm bileşenlerin mevcut olduğunu doğrulayın.
GENEL
Talimat sayfası elektronik olarak da mevcuttur. Mevcut en güncel sürümü kullandığınızı doğrulamak için aşağıdakilerden birini yapın:
- Talimat sayfasının sol üst köşesindeki QR kodunu tarayın
NOT
Bu talimat sayfasında montajı yapacak kişiye, montajın belirli bir bölümünü anlamasına yardımcı olmak için bir Ek Video bulunabilir . Bu talimat sayfasının sonunda bir video bağlantısı bulunur.
Modeller
Model donanım bilgisi için Parçalar ve Aksesuarlar (P&A) Perakende Satış Kataloğu veya Parçalar ve Aksesuarlar www.harley-davidson.com bölümüne bakın.
En güncel talimat kılavuzunu kullandığınızdan emin olun. Kılavuza şuradan ulaşılabilir: h-d.com/isheets
1-800-258-2464 (yalnızca ABD) veya 1-414-343-4056 numaralı telefonlardan Harley-Davidson Müşteri Destek Merkezi ile iletişim kurun.
Montaj Gereklilikleri
UYARISürücünün ve yolcunun güvenliği bu kitin doğru takılmasına bağlıdır. İlgili servis el kitabı prosedürlerinden faydalanın. Prosedürü gerçekleştirebilecek yetkinliğe veya doğru aletlere sahip değilseniz, takma işlemini Harley-Davidson bayisine yaptırın. Bu kitin düzgün takılmaması ölüme veya ciddi yaralanmalara neden olabilir. (00333b)
NOT
Bu talimat kılavuzu, servis kılavuz bilgileriyle ilgilidir. Bu montaj için motosikletin yılına/modeline uygun bir servis kılavuzu gereklidir ve bu kılavuzu şuradan temin edebilirsiniz:
- Bir Harley-Davidson bayisi.
- 2001 ve üzeri modellerin çoğu için abone olarak erişebileceğiniz H-D Servis Bilgi Portalı. Daha fazla bilgi için Abonelikler hakkında sıkça sorulan sorular bölümüne bakın.
NOT
Bu kitte bulunan ürün bilgi etiketi yalnızca Kaliforniya eyaletinde gereklidir. KALİFORNİYA EMİSYON MUAYENE PROGRAMINI GEÇMEK İÇİN ÜRÜN BİLGİ ETİKETİ GEREKİR
- 2017-2018 107 Motorlu Modeller:Screamin' Eagle® (SE)Yüksek Kapasiteli Debriyaj Plakası kitinin (Parça No. REMOVE 37000258) ayrıca satın alınması gereklidir.
- 2017-2019 Modelleri: Yağ Pompası Aksamı kitinin (Parça No. 62400247 - Yağ Soğutmalı veya 62400248 - Çift Soğutmalı) ayrı olarak satın alınması gerekir.
- Screamin' Eagle Yüksek Akımlı Hava Filtresi kitini ayrı olarak satın alın.
- Kam Sabitleme Kitinin (Parça No. 25566-06) ayrı olarak satın alınması gerekir.
- Kam Ara Parçası Kitinin (Parça No. 25928-06) ayrı olarak satın alınması gerekir.
- Kit, Elektronik Kumanda Modülü (ECM) ögesinin yeniden kalibrasyonunu gerektirir. Bir Harley-Davidson bayisiyle iletişime geçin.
Bu ürünler yerel Harley-Davidson bayinizde bulunabilir.
NOT
Kit, ECM’nin yeniden kalibrasyonunu gerektirir. Bir Harley-Davidson bayisiyle iletişime geçin. Bu montajda model motosikletiniz için bir servis kılavuzu gereklidir. Bu kılavuzu bir Harley-Davidson bayisinden temin edebilirsiniz.
HAZIRLIK
| 1. | Yakıt deposunu çıkarın. Servis el kitabına bakın. | |
| 2. | Seleyi çıkartın. Servis el kitabına bakın. | |
| 3. | Ana sigortayı çıkarın. Servis el kitabına bakın. |
ÇIKARMA
NOT
Aşağıdaki adımlar, taslak işlemi olarak verilmiştir. Servis el kitabındaki prosedürleri uygulayın.
| 1. | Hava filtresi tertibatını çıkarın. | |
| 2. | Egzoz sistemini çıkarın. | |
| 3. | Endüksiyon modülünü çıkarın. | |
| 4. | Donanım bağlantılarını silindir başlığından kesin. | |
| 5. | Motordan yağ soğutucu borularını ve manifoldları çıkarın. | |
| 6. | Külbütör kapaklarını, külbütör millerini, itme çubuklarını ve itme çubuğu tüplerini çıkarın. | |
| 7. | Silindir başlıklarını, silindiri ve pistonları çıkarın. | |
| 8. | Kaldırıcı kapaklarını, dönmeyi engelleyen cihazları ve kaldırıcıları çıkarın. | |
| 9. | Kam kapağını, kam plakasını ve kam milini çıkarın. | |
| 10. | İç kam yatağını çıkarın. | |
| 11. | Önceden on plakalı kavramayla donatılmamışsa debriyajı çıkarın. Servis el kitabına bakın. |
MONTE ETME
NOT
Aşağıdaki adımlar, taslak işlemi olarak verilmiştir. Servis el kitabındaki prosedürleri uygulayın.
| 1. | Debriyajı on plakalı kavrama kullanarak takın. Talimat kılavuzu J06246 ve servis el kitabına bakın. NOT Milwaukee-Eight araçlarında kullanılan on plakalı “assist and slip” kavrama, çoğu uygulamada bu kiti destekleyecek yeterli kapasiteye sahiptir. Debriyaj kayması yaşanması halinde sadece daha yüksek kapasiteli yayları takın. Daha yüksek kapasiteli yaylar, debriyaj kolunu çekmek için harcanan çabayı artıracaktır. | |
| 2. | Şekil 3 Kam mili iğneli yatağını (5) takın. | |
| 3. | Yağ pompasını takın (7). | |
| 4. | Kam milini motora takın. | |
| 5. | Kam plakasını ve kam mili kumandasını takın. | |
| 6. | Kam milinden krank mili zaman işaretlerinin uygun şekilde hizalandığını teyit edin. | |
| 7. | Kaldırıcıları (kitte verilen), anti-rotasyon aygıtını, kaldırıcı kapağı contalarını (kitte verilen) ve kaldırıcı kapaklarını takın. | |
| 8. | Kitte verilen pistonları ve silindirleri takın. Piston ve silindir kitiyle birlikte verilen talimatları uygulayın. NOT Bu kitte özel bir başlık tork sırası kullanılmaktadır. | |
| 9. | Kitle birlikte verilen yeni flanş somunlarını kullanarak silindir başlıklarını takın. Silindir başlığı kitiyle birlikte verilen talimatları uygulayın. | |
| 10. | Kitle birlikte verilen O-halkalarını kullanarak itme çubuğu tüplerini ve itme çubuklarını takın. | |
| 11. | Piston, güç strokunda yaklaşık Alt Ölü Nokta (BDC) değerindeyken külbütör millerini takın. | |
| 12. | Alternatif olarak külbütör milini aşağıya doğru dengeli olarak çekmek için vidaları sıkın. | |
| 13. | Külbütör kapaklarını takın. | |
| 14. | Kam milinden krank mili zaman işaretlerinin uygun şekilde hizalandığını teyit edin. | |
| 15. | Kitte verilen kam kapağını ve yeni contayı takın. | |
| 16. | Montaj için kitle birlikte verilen endüksiyon modülünü hazırlayın. Endüksiyon modülünde yer alan talimatlara bakın. | |
| 17. | Yüksek akımlı yakıt enjektörlerini takın. | |
| 18. | Endüksiyon modülünü takın. | |
| 19. | Silindir başlarına soğutucu/yağ manifoldunu takın. a. TÜM diş tutucu materyalini vidaların dişlerinden ve dişli deliklerden iyice temizleyin. Servis el kitabına bakın. b. Eşleşen yüzeylerdeki tüm birikintileri temizleyin. c. Kitte verilen O-halkaları takın. | |
| 20. | Hava Soğutmalı Touring modelleri: Fan destekli yağ soğutucusunu takın (kite dahildir). | |
| 21. | Egzoz sistemini takın. a. Touring modellerinde kitte verilen egzoz başlığının kullanılması gerekir. | |
| 22. | Hava filtresi tertibatını takın. a. Ayrı olarak satın alınan SE yüksek akımlı hava filtresi kitiyle birlikte verilen talimat belgesine bakın. | |
| 23. | Kitteki yeni ürün bilgi etiketini takın. a. Şasi alt borusundaki Araç Tanıtım Numarası (VIN) etiketini bulun. b. Bilgi etiketini şasinin alt borusuna, doğrudan VIN etiketinin altına yerleştirin. |
TAMAMLAMA
| 1. | Yakıt deposunu takın. Servis el kitabına bakın. | |
| 2. | Ana sigortayı takın. Servis el kitabına bakın. | |
| 3. | Çift Soğutma: Soğutucu sistemini doldurun ve havayı boşaltın. Servis el kitabına bakın. | |
| 4. | Seleyi takın. Seleyi taktıktan sonra selenin sabitlendiğinden emin olmak için seleyi yukarı doğru çekin. Servis el kitabına bakın. | |
DIKKAT Bu kiti takarken ECM'nin kalibrasyonunu tekrar yapmanız gerekir. ECM’nin düzgün kalibre edilmemesi motorda ciddi hasara neden olabilir. (00399b) | ||
| 5. | Elektronik Kontrol Modülünü (ECM) yapılandırma için uygun kalibrasyonla kalibre edin. Detaylar için Harley-Davidson bayisiyle görüşün. | |
| 6. | Motor normal çalışma sıcaklığına ulaşana kadar motosikleti çalıştırın. Uygun şekilde çalıştığından emin olmak için birkaç kez tekrar edin. | |
| 7. | RODAJ SÜRÜŞ KURALLARI için kullanıcı el kitabına bakın. |
KALİFORNİYA EMİSYON KARARNAMESİ ETİKETİ
Bu ürün bilgi etiketi yalnızca Kaliforniya eyaletinde gereklidir. KALİFORNİYA EMİSYON MUAYENE PROGRAMINI GEÇMEK İÇİN ÜRÜN BİLGİ ETİKETİ GEREKİR .
| 1. | Bilgi etiketini şasinin sağ alt borusuna, doğrudan VIN etiketinin altına yerleştirin. | |
| 2. | Bu ürün etiketini diğer ürün bilgi etiketlerinin üzerine yapıştırmayın . | |
| 3. | Bu ürün bilgi etiketi belirtilen araçlardan başka araçlara yapıştırılmamalıdır . |
EO numarası için aşağıda Tablo 5 başvurun.
Tablo 5. Kaliforniya Emisyon Kararname Etiketi
Açıklama | Stage IV Parça Numaraları | Emisyon Kararname Etiketi Parça Numarası |
|---|---|---|
Kaliforniya Emisyon Kararname Etiketi | 92500107, 92500108, 92500109 92500110, 92500111, 92500112 | 14002727 |
