SCREAMIN EAGLE MILWAUKEE EIGHT 128/131 STAGE IV CALIFORNIA KIT
941004222025-01-23
ALGEMENE INFORMATIE
Tabel 1. Algemene informatie
Sets
Voorgestelde Tools
Vaardigheidsniveau(1)
92500107, 92500108, 92500109, 92500110, 92500111, 92500112
Veiligheidsbrillen, momentsleutel
(1) DTII en dealermontage vereist
SETINHOUD
Afbeelding 1. Setinhoud: Top End Screamin' Eagle Milwaukee-Eight™ Stage IV-componenten
Tabel 2. Setinhoud: Top End Screamin' Eagle Milwaukee-Eight™ Stage IV-componenten
Controleer of alle inhoud aanwezig is in de kit voordat u onderdelen van het voertuig installeert of verwijdert.
Onderdeel
Aantal
Beschrijving
Onderdeelnr.
Opmerkingen
1
1
Zuigerset, 128
21900101
Inclusief instructie J06687
2
1
Zuigerset, 131
21900099
Inclusief instructie J06687
3
4
O-ring, koelvloeistofspruitstuk
11900090
4
2
Uitlaatpakking
65324-83B
5
8
Flensmoer
10200303
6
1
Cilinderkopset, luchtgekoeld (zwart graniet)
16500749
Inclusief instructie 94100117
Cilinderkopset, luchtgekoeld (HOG zwart)
16500750
7
1
Cilinderset (zwart graniet)
16800404
Inclusief instructie J06682
Cilinderset (HOG zwart)
16800407
Afbeelding 2. Setinhoud: Valve Train Screamin' Eagle Milwaukee-Eight™ Stage IV onderdelen
Tabel 3. Setinhoud: Valve Train Screamin' Eagle Milwaukee-Eight™ Stage IV onderdelen
Controleer of alle inhoud aanwezig is in de kit voordat u onderdelen van het voertuig installeert of verwijdert.
Onderdeel
Aantal
Beschrijving
Onderdeelnr.
Opmerkingen
1
4
O-ring
11293
2
4
O-ring
11132A
3
4
O-ring
11145A
4
2
Pakking, lifterkap
25700362A
5
1
Klepstoterset, hoge capaciteit
18572-13
6
2
Pakking, onderste tuimelaardeksel
25700425A
7
2
O-ring, ontluchter
11900116
8
2
Pakking, bovenste tuimelaardeksel
25700372B

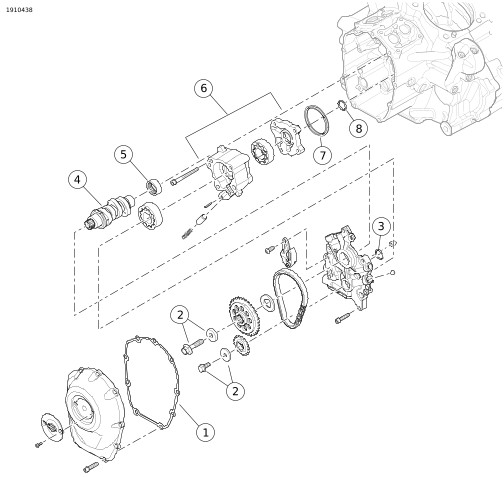

Afbeelding 3. Setinhoud: Cam Compartment Screamin' Eagle Milwaukee-Eight™ Stage IV onderdelen
Tabel 4. Setinhoud: Nokkenashuis: Screamin' Eagle Milwaukee-Eight™ Stage IV onderdelen
Onderdeel
Aantal
Beschrijving
Onderdeelnr.
Opmerkingen
1
1
Pakking, nokkenaskap
25700370A
2
1
Bevestigingskit voor tandwiel nokkenasaandrijving
25566-06
Afzonderlijke aankoop
3
1
O-ring, nokkenasplaat naar oliepomp
11900103
4
1
Nokkenas, SE8-517
25400353
5
1
nokkenaslager
9298B
6
1
Oliepomp (Olie gekoeld)
62400247
Afzonderlijk aangeschaft, indien nodig
1
Oliepomp (Dubbel gekoeld)
62400248
Afzonderlijk aangeschaft, indien nodig
7
1
Afdichting
62400205
Afzonderlijk aangeschaft, indien nodig
8
1
O-ring, tussen oliepomp en carter
11293
Items meegeleverd maar niet afgebeeld
1
Screamin' Eagle 64 mm gasklephuisset
27200040
Inclusief instructie J06346
1
Screamin' Eagle High Flow-injectieset
27400040
1
Kit voor verdampingscanister
60900103
Inclusief instructie 94100244
1
Ontstekingskap
25600117
Inclusief instructie J06689
1
Productinformatiesticker
Niet afzonderlijk verkrijgbaar
1
128 Stage IV-inzetstuk
25600127
1
131 Stage IV-inzetstuk
25600129
1
Uitlaatspruitstuk
65600452
1
Geventileerde oliekoelerset
62700204
Inbegrepen in kit 29500107B
OPMERKING
Controleer of alle inhoud aanwezig is in de kit voordat u onderdelen van het voertuig installeert of verwijdert.
ALGEMEEN
Instructieblad is ook elektronisch beschikbaar. Voer een van de volgende handelingen uit om te controleren of u de meest recente versie gebruikt die beschikbaar is:
OPMERKING
Deze montagehandleiding kan een aanvullende video bevatten om de installateur te helpen bij het verduidelijken van een bepaald gedeelte van de assemblage. Een gekoppelde video bevindt zich aan het einde van deze montagehandleiding.
Modellen
Voor modelgerelateerde informatie raadpleegt u de Onderdelen en accessoires (P&A) Detailhandelcatalogus of het gedeelte ';Parts and Accessories'; (Onderdelen en accessoires) op www.harley-davidson.com .
Verifieer dat de meest recente versie van het instructieblad wordt gebruikt. Deze is beschikbaar op: h-d.com/isheets
Neem contact op met Harley-Davidson Customer Support Center op 1-800-258-2464 (alleen in de VS) of 1-414-343-4056.
Montagevereisten
WAARSCHUWING
De veiligheid van de berijder en de passagier is afhankelijk van de correcte montage van deze set. Volg de juiste stappen uit de servicehandleiding. Als u niet zeker weet of u de procedure correct kunt uitvoeren of als u niet beschikt over het juiste gereedschap, laat de installatie dan over aan een Harley-Davidson-dealer. Incorrecte montage van deze set kan ernstig of dodelijk letsel tot gevolg hebben. (00333b)
OPMERKING
In dit instructieblad wordt verwezen naar informatie in de servicehandleiding. Een servicehandleiding voor het jaar en model van de de motorfiets is vereist voor deze installatie en is beschikbaar via:
  • Een Harley-Davidson dealer.
  • H-D service-informatie Portaal, een toegang gebaseerd op voorschrift voor de meeste 2001 en nieuwere modellen. Voor meer informatie, zie Veel gestelde vragen over abonnementen .
OPMERKING
Het productinformatielabel in deze kit is alleen vereist in de staat Californië. PRODUCTINFORMATIELABEL IS VEREIST OM TE SLAGEN VOOR HET CALIFORNIË SMOG CONTROLE PROGRAMMA
    Deze artikelen zijn verkrijgbaar in uw plaatselijk Harley-Davidson-dealership.
  • 2017-2018 Modellen met 107-motor: Aparte aanschaf van Screamin' Eagle® model (ZO) koppelingsplaatkit met hoge capaciteit (onderdeelnr. VERWIJDER 37000258) is vereist.
  • 2017 - 2019 modellen: Afzonderlijke aankoop van een oliepompmontagekit (onderdeelnr. 62400247 - oliegekoeld of 62400248 - dubbelgekoeld) is vereist.
  • Aparte aankoop Screamin Eagle geconcentreerde luchtfilterset.
  • Afzonderlijke aankoop van Nokken Aandrijf Retentie set (Onderdeel Nr. 25566-06) is vereist.
  • Afzonderlijke aankoop van de afstandhouder set voor de nokkenas (25928-06) is vereist.
  • Set vereist Elektronische regelmodule (ECM) opnieuw afstellen. Neem contact op met een Harley-Davidson dealer.
OPMERKING
Set vereist ECM opnieuw afstellen. Neem contact op met een Harley-Davidson dealer. Voor deze montage is een servicehandleiding voor uw model motorfiets vereist. Deze is verkrijgbaar bij een Harley-Davidson dealer.
VOORBEREIDEN
1. Verwijder de brandstoftank. Zie de servicehandleiding.
2. Verwijder het zadel. Zie de servicehandleiding.
3. Verwijder de hoofdzekering. Zie de servicehandleiding.
VERWIJDEREN
OPMERKING
De volgende stappen worden verstrekt als een overzicht van het proces. Hanteer de procedures in de servicehandleiding.
1. Verwijder het luchtfilter in zijn geheel.
2. Verwijder het uitlaatsysteem.
3. Verwijder de inductiemodule.
4. Koppel de kabelboomverbindingen los van de cilinderkop
5. Haal oliekoelleidingen en spruitstukken uit de motor weg.
6. Verwijder tuimelaar deksel, tuimelaars, aandrijfstangen en aandrijfstangbuizen.
7. Verwijder de cilinderkoppen, cilinder en zuigers.
8. Verwijder de klepstoterdeksels, de antirotatiepinnen en klepstoters.
9. Verwijder de nokkenaskap, nokkenasplaat en de nokkenas.
10. Verwijder de binnenste nokkenaslager.
11. Verwijder de koppeling, tenzij deze al is uitgerust met een tienplatenkoppeling. Zie de servicehandleiding.
INSTALLEREN
OPMERKING
De volgende stappen worden verstrekt als een overzicht van het proces. Hanteer de procedures in de servicehandleiding.
1. Installeer de koppeling met de tienplatenkoppeling. Bekijk het instructieblad J06246 en servicehandleiding.
OPMERKING
De tienplaten koppelingsondersteuning en slipkoppeling die wordt gebruikt in Milwaukee-Eight voertuigen heeft voldoende capaciteit om deze kit voor de meeste toepassingen te ondersteunen. Installeer alleen veren met hogere capaciteit veren als de koppeling slipt. Door veren met hogere capaciteit te installeren moet de koppelingshendel met meer kracht worden bediend.
2. Afbeelding 3 Monteer de naaldlager van de nokkenas (5).
3. Installeer de oliepomp (7).
4. Installeer de nokkenas in de motor.
5. Monteer de nokkenasplaat en de nokkenasaandrijving.
6. Controleer of de markeringen op de nokkenas en krukas naar behoren met elkaar zijn uitgelijnd.
7. Monteer de klepstoters uit de set, de anti-rotatiepinnen, de pakkingen voor de klepstoterdeksels uit de set en de klepstoterdeksels.
8. Monteer de zuigers en cilinders uit de set. Volg de instructies die bij de zuiger- en cilinderset worden meegeleverd.
OPMERKING
Deze set maakt gebruik van een speciale aanhaalvolgorde.
9. Monteer de cilinderkoppen met de nieuwe flensmoeren die bij de set worden meegeleverd. Volg de instructies die bij de cilinderkopset worden meegeleverd.
10. Plaats de stoterstangkokers en stoterstangen met de O-ringen uit de set.
11. Met zuiger op ongeveer Onderste Dode Punt (een BDC) op zuigerslag, installeer de tuimelschakelaar.
12. Haal de bouten om de beurt aan, zodat de tuimelaaras gelijkmatig omlaag wordt getrokken.
13. Installeer de tuimelaardeksels.
14. Controleer of de markeringen op de nokkenas en krukas naar behoren met elkaar zijn uitgelijnd.
15. Installeer de nokkenaskap en de nieuwe pakking uit de set.
16. Bereid de inductiemodule uit de set voor op installatie. Raadpleeg de meegeleverde instructies bij de inductiemodule.
17. Monteer high-flow brandstofinjectoren.
18. Installeer de inductiemodule.
19. Plaats het spruitstuk voor koelvloeistof/olie op de cilinderkoppen.
a. Reinig ALLE threadlock-materiaal grondig van de schroefdraden van bouten en gaten. Zie de servicehandleiding.
b. Reinig al het vuil van oppervlakken die in elkaar worden geplaatst.
c. Installeer de O-ringen uit de kit.
20. Luchtgekoelde Touring-modellen: Installeer de oliekoeler met ventilatorondersteuning (inbegrepen in de kit).
21. Monteer het uitlaatsysteem.
a. Touring-modellen vereisen het gebruik van de uitlaatkop die in de kit wordt meegeleverd.
22. Monteer het luchtfilter.
a. Raadpleeg de instructies op het instructieblad bij de afzonderlijk verkrijgbare ZO SE-luchtfilterset.
23. Installeer het nieuwe productinformatielabel (meegeleverd in de kit).
a. Zoek Framenummer (Framenummer (VIN)) label op de onderbuis van het frame.
b. Plaats het informatielabel op de onderbuis van het frame direct onder het Framenummer (VIN) label.
VOLTOOID
1. Installeer de brandstoftank. Zie de servicehandleiding.
2. Monteer de hoofdzekering. Zie de servicehandleiding.
3. Twin Cooled: Vul koelvloeistofsysteem en ontlucht. Zie de servicehandleiding.
4. Bevestig het zadel. Trek na montage het zadel omhoog om te controleren of het goed vastzit. Zie de servicehandleiding.
MEDEDELING
De ECM moet na de montage van deze set opnieuw worden gekalibreerd. Als de ECM niet opnieuw gekalibreerd wordt, kan dit ernstige schade toebrengen aan het motorblok. (00399b)
5. Kalibreer de elektronische regelmodule (ECM) met de juiste kalibratie voor configuratie. Neem contact op met een Harley-Davidson-dealer voor meer informatie.
6. Laat de motorfiets draaien totdat de motor de normale bedrijfstemperatuur heeft bereikt. Herhaal verschillende keren om de juiste werking te verifiëren.
7. Zie de gebruikershandleiding voor regels bij het inrijden.
CALIFORNIA EO LABEL
Deze productinformatiesticker is alleen vereist in de staat Californië. PRODUCTINFORMATIELABEL IS VEREIST OM TE SLAGEN VOOR HET CALIFORNIË SMOG CONTROLE PROGRAMMA .
1. Plaats de informatiesticker op de rechter onderbuis van het frame direct onder het Framenummer (VIN) label.
2. Installeer dit productlabel niet over andere productinformatielabels.
3. Dit productinformatielabel mag niet op andere voertuigen worden geïnstalleerd dan die gespecificeerd zijn.
Referentie Tabel 5 hieronder voor het EO-nummer.
Tabel 5. Californië EO Label
Beschrijving
Stage IV onderdeelnummers
Onderdeelnummer van EO-label
Californië EO Label
92500107, 92500108, 92500109 92500110, 92500111, 92500112
14002727
