PEREDAM KEJUT BELAKANG TINGGI
941002672025-04-16
INFORMASI UMUM
Tabel 1. Informasi Umum
Kit
Alat-alat yang Disarankan
Level Keahlian(1)
54000294A
Kaca Mata Pelindung, Kunci Torsi
(1) Perlu mengencangkan hingga nilai torsi atau peralatan dan teknik lain yang memadai
ISI KIT

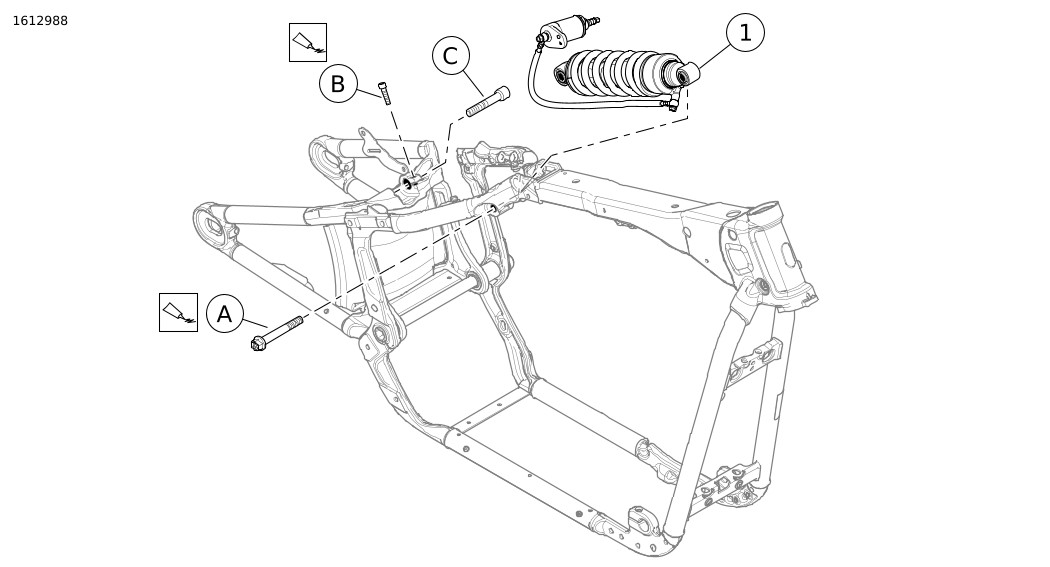

Gambar 1. Isi Kit: Peredam Kejut Belakang Tinggi
Tabel 2. Isi Kit: Peredam Kejut Belakang Tinggi
Pastikan semua isi kit lengkap sebelum memasang atau melepaskan item dari kendaraan.
Item
Jumlah
Deskripsi
No. Komponen
Catatan
1
1
PEREDAM KEJUT, BELAKANG
54000138B
Item disebutkan dalam teks, tetapi tidak disertakan dalam kit
A
1
Baut jepit
10500095
B
1
Sekrup peredam kejut bawah
3210A
C
1
Sekrup peredam kejut atas
10500088
UMUM
Model
Untuk informasi kesesuaian model, baca Katalog Retail Komponen dan Aksesori (P&A) atau bagian Komponen dan Aksesori dari www.harley-davidson.com .
Pastikan Anda menggunakan lembar instruksi versi terkini. Tersedia di: h-d.com/isheets
Hubungi Pusat Dukungan Pelanggan Harley-Davidson di 1-800-258-2464 (khusus AS) atau 1-414-343-4056.
Persyaratan Pemasangan
PERINGATAN
Keselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Gunakan prosedur manual servis yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00333b)
CATATAN
Lembar instruksi ini merujuk pada informasi manual servis. Manual servis tahun sepeda motor dan model sepeda motor dibutuhkan untuk pemasangan ini dan tersedia dari:
  • Dealer Harley-Davidson.
  • Portal Informasi Layanan H-D, akses berbasis langganan untuk sebagian besar model mulai tahun 2001 dan yang lebih baru. Lihat Pertanyaan Umum tentang Berlangganan untuk informasi lebih lanjut.
Barang ini tersedia di dealer Harley-Davidson.
  • Pembelian terpisah dari Kit Penarikan Penyetel Suspensi (No. Komponen 91500114) mungkin diperlukan untuk pemasangan.
PERSIAPAN
1. Lepas jok. Lihat manual servis.
2. Lepas kabel negatif baterai. Lihat manual servis.
3. Lepas sepatbor, jika perlu. Lihat manual servis.
4. Dengan menggunakan alat pengangkat yang sesuai, topang rangka dan angkat sedikit untuk mengurangi tekanan pada peredam kejut. Lihat manual servis.
5. Lihat Gambar 3. Periksa Penyesuai Beban Awal (PLA) pemasangan dudukan ke rangka.
a. Tidak ada mur pengunci: Pembelian terpisah dari No. Komponen (91500114) diperlukan. Lihat Pasang Kit Penarikan.
b. Terdapat mur pengunci: Lanjutkan ke Pelepasan dan Pemasangan.
Pasang Kit Penarikan
1. Lihat Gambar 2. Pasang tang pengunci (2) ke PLA (3) dan braket rangka (4).
2. Lepas sekrup Peralatan Asli (OE) 1/4-20 inci.
CATATAN
Hati-hati jangan sampai merusak selang hidrolik yang menghubungkan PLA ke peredam kejut.
3. Gunakan mata bor 11/32 inci (1), bor hingga braket balok lintang (4) dan PLA (3).
a. Gunakan lubang yang ada pada braket balok lintang (4) sebagai panduan.
4. Lepas tang buaya (2) dan pisahkan PLA (3) dari braket balok lintang (4).
a. Hilangkan tepian tajam sisa dari pengeboran di komponen.
b. Bersihkan serpihan logam dari bawah area sadel.
c. Gunakan Spidol Frame Paint Touch-Up (No. Komponen 93936) atau produk setempat serupa yang disetujui untuk dealer internasional, cat ulang braket yang dibor sebelumnya dan untuk mencegah terbentuknya korosi.
d. Biarkan hingga cat mengering.
1Mata bor 11/32 in
2Tang buaya
3PLA
4Braket balok lintang
Gambar 2. Kerjakan kembali Lubang Pemasangan
1PLA
2Mur pengunci
3Sekrup 5/16 in
4Braket balok lintang
Gambar 3. Kit Penarikan Terpasang
PELEPASAN
1. Balok lintang rangka. Lihat manual servis.
2. Lihat Gambar 4. Lepas pengikat kabel (2).
3. Lihat Gambar 1. Lepaskan baut jepit (A).
4. Lepas sekrup peredam kejut bawah (B).
5. Lepas sekrup peredam kejut atas (C).
6. Lepas peredam kejut belakang (1).
PASANG
1. Pasang peredam kejut belakang.
2. Pasang sekrup peredam kejut bawah (B). Kencangkan.
Torque: 95–102 N·m (70–75 ft-lbs) Sekrup peredam kejut bawah
3. Berikan lem pengunci ulir ke sekrup peredam kejut atas (C).
4. Sejajarkan garpu belakang ke dudukan kejut atas.
5. Pasang sekrup peredam kejut atas (C). Kencangkan.
Torque: 108–122 N·m (80–90 ft-lbs) Sekrup peredam kejut atas
6. Berikan lem pengencang baut ke baut jepit (A).
7. Pasang baut jepit (A). Kencangkan.
Torque: 16–20 N·m (12–15 ft-lbs) Baut jepit
8. Lihat Gambar 4. Pasang pengikat kabel (2).
9. Lihat Gambar 3. Pasang PLA (1) ke rangka (4).
10. Pasang sekrup 5/16 inci (3) dan mur pengunci (2). Kencangkan.
Torque: 32,8–36,3 N·m (24–27 ft-lbs)

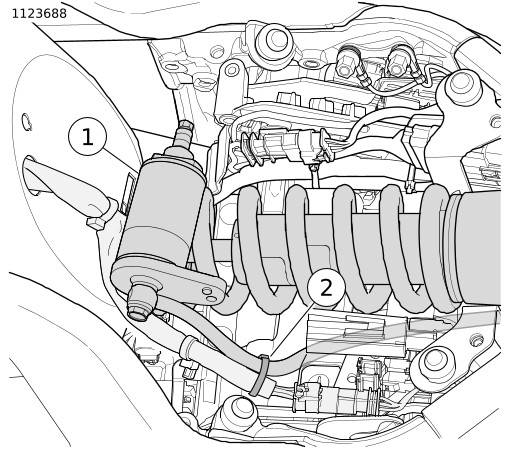

1Peredam kejut belakang
2Tali strap kabel
Gambar 4. Penyetel Peredam Kejut Terpasang di Atas
SELESAI
1. Lihat Tabel 3. Menyetel Peredam Kejut
2. Sambungkan kabel negatif baterai. Lihat manual servis.
3. Pasang balok lintang rangka. Lihat manual servis.
4. Pasang sepatbor, jika dilepas. Lihat manual servis.
5. Pasang jok. Lihat manual servis.
a. Setelah memasang jok, tarik ke atas untuk memastikan jok terpasang kencang.
PENYESUAI BEBAN AWAL
Setel suspensi untuk menyesuaikan kondisi beban, gaya berkendara dan kenyamanan pribadi. Naikkan beban awal untuk mengakomodasi beban total. Kurangi setelan beban awal untuk beban yang lebih ringan. Jangan melebihi GVWR atau GAWR maksimum ketika memuat beban.
Lihat Gambar 5. Putar kenop penyetelan searah jarum jam untuk menaikkan setelan beban awal, atau berlawanan arah jarum jam untuk menurunkan setelan beban awal sampai kenop indikator menunjukkan setelan beban awal yang sesuai pada skala.
Lihat Tabel 3. untuk setelan beban awal baru.
Gambar 5. Sekrup Penyesuaian Beban Awal
Tabel 3. Tabel Beban Awal Suspensi: Peredam Kejut Belakang Tinggi
BOBOT TAMBAHAN PENUMPANG, KARGO, DAN AKSESORI
LB
0
20
40
60
80
100
120
140
160
180
KG
0
9
18
27
36
45
54
64
73
82
BOBOT PENGENDARA
LB
KG
Penyetelan Beban Awal
160
73
0
0.5
0.5
1
1.5
2
2.5
3
3.5
4
180
82
0
0.5
1
1.5
2
2.5
3
3.5
4
4.5
200
91
0.5
1
1.5
2
2.5
3
3.5
4
4
4.5
220
100
1
1.5
2
2
2.5
3
3.5
4
4.5
5
240
109
1
1.5
2
2.5
3
3.5
4
4.5
5
5
260
118
1.5
2
2.5
3
3.5
4
4.5
4.5
5
5
280
127
2
2.5
3
3.5
3.5
4
4.5
5
5
5
300
136
2
2.5
3
3.5
4
4.5
5
5
5
5
