KIT SCREAMIN EAGLE MILWAUKEE EIGHT 128/131 STAGE IV CALIFORNIA
941004222025-01-23
MAKLUMAT UMUM
Jadual 1. Maklumat Am
Kit
Alat yang Dicadangkan
Tahap Kemahiran(1)
92500107, 92500108, 92500109, 92500110, 92500111, 92500112
Kaca Mata Keselamatan, Perengkuh Tork
(1) DTII dan pemasangan peniaga diperlukan
KANDUNGAN KIT

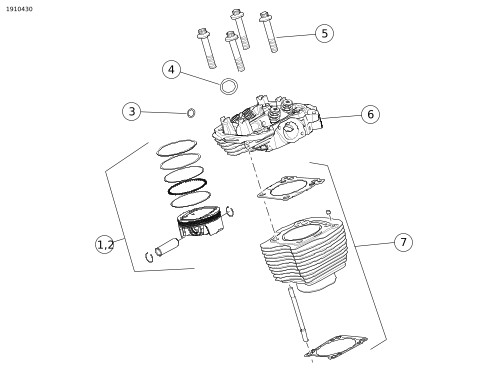

Rajah 1. Kandungan Kit: Komponen Top End Screamin' Eagle Milwaukee-Eight™ Peringka IV
Jadual 2. Kandungan Kit: Komponen Top End Screamin' Eagle Milwaukee-Eight™ Peringka IV
Sahkan semua kandungan terdapat dalam kit sebelum memasang atau menanggalkan item daripada kenderaan.
Item
Kuantiti
Penerangan
No. Bahagian
Nota
1
1
Kit piston, 128
21900101
Termasuk Arahan J06687
2
1
Kit piston, 131
21900099
Termasuk Arahan J06687
3
4
Gegelang O, pancarongga pendingin
11900090
4
2
Gasket ekzos
65324-83B
5
8
Nat bebibir
10200303
6
1
Kit kepala silinder, didingin udara (Granit Hitam)
16500749
Termasuk Arahan 94100117
Kit kepala silinder, dingin udara (HOG hitam)
16500750
7
1
Kit silinder (Granit Hitam)
16800404
Termasuk Arahan J06682
Kit silinder (HOG hitam)
16800407
Rajah 2. Kandungan Kit: Komponen Rangkaian Injap Screamin' Eagle Milwaukee-Eight™ Peringkat IV
Jadual 3. Kandungan Kit: Komponen Rangkaian Injap Screamin' Eagle Milwaukee-Eight™ Peringkat IV
Sahkan semua kandungan terdapat dalam kit sebelum memasang atau menanggalkan item daripada kenderaan.
Item
Kuantiti
Penerangan
No. Bahagian
Nota
1
4
Gegelang O
11293
2
4
Gegelang O
11132A
3
4
Gegelang O
11145A
4
2
Gasket, penutup pengangkat
25700362A
5
1
Kit pengangkat, kapasiti tinggi
18572-13
6
2
Gasket, penutup penggoyang bawah
25700425A
7
2
Gegelang-O, pelega
11900116
8
2
Gasket, penutup penggoyang atas
25700372B
Rajah 3. Kandungan Kit: Komponen Cam Compartment Screamin' Eagle Milwaukee-Eight™ Peringkat IV
Jadual 4. Kandungan Kit: Kompartmen Sesondol: Komponen Screamin' Eagle Milwaukee-Eight™ Peringkat IV
Item
Kuantiti
Penerangan
No. Bahagian
Nota
1
1
Gasket, penutup sesondol
25700370A
2
1
Kit pengekal gegancu pemacu aci sesondol
25566-06
Beli secara berasingan
3
1
Gegelang-O, plat sesondol ke pam minyak
11900103
4
1
Aci sesondol, SE8-517
25400353
5
1
bearing sesondol
9298B
6
1
Pam minyak (Minyak disejukkan)
62400247
Dibeli berasingan, jika perlu
1
Pam minyak (Didingin kembar)
62400248
Dibeli berasingan, jika perlu
7
1
Pengedap
62400205
Dibeli berasingan, jika perlu
8
1
Gegelang-O, pam minyak ke kotak engkol
11293
Item disertakan tetapi tidak ditunjukkan
1
Kit badan pendikit 64mm Screamin' Eagle
27200040
Termasuk Arahan J06346
1
Kit penyuntik aliran tinggi Screamin' Eagle
27400040
1
Kit kanister penyejatan
60900103
Termasuk Arahan 94100244
1
Penutup pemasa
25600117
Termasuk Arahan J06689
1
Label maklumat produk
Tidak dijual secara berasingan
1
Sisipan Peringkat IV 128
25600127
1
Sisipan Peringkat IV
25600129
1
Kepala ekzos
65600452
1
Kit pendingin minyak dibantu kipas
62700204
Termasuk dalam kit 29500107B
CATATAN
Sahkan semua kandungan terdapat dalam kit sebelum memasang atau menanggalkan item daripada kenderaan.
UMUM
Helaian arahan juga boleh didapati secara elektronik. Untuk mengesahkan bahawa anda menggunakan versi terkini yang tersedia, lakukan salah satu daripada perkara berikut:
CATATAN
Lembaran arahan ini mungkin termasuk Video Tambahan untuk menerangkan pemasangan bahagian tertentu. Pautan video akan diletakkan pada penghujung lembaran arahan ini.
Model
Bagi maklumat perlengkapan model, lihat Bahagian dan Aksesori (P&A) Katalog Runcit atau Bahagian dan Aksesori di seksyen www.harley-davidson.com .
Sahkan penggunaan lembaran arahan versi yang terkini. Ia boleh didapati di: h-d.com/isheets
Hubungi Pusat Sokongan Pelanggan Harley-Davidson di 1-800-258-2464 (A.S. sahaja) atau 1-414-343-4056.
Keperluan bagi Pemasangan
AMARAN
Keselamatan penunggang dan pembonceng bergantung pada pemasangan kit yang betul. Gunakan prosedur manual servis yang sesuai. Jika anda tidak berkeupayaan atau tidak memiliki alat yang betul untuk melakukan prosedur ini, minta pengedar Harley-Davidson memasangkannya. Pemasangan kit ini yang tidak betul boleh membawa maut atau kecederaan serius. (00333b)
CATATAN
Lembaran arahan ini merujuk kepada maklumat dalam manual servis. Pemasangan ini memerlukan manual servis bagi motosikal tahun dan model ini yang tersedia di:
  • Pengedar Harley-Davidson.
  • Portal Maklumat Servis H-D, iaitu akses langganan bagi kebanyakan model 2001 dan yang lebih baharu. Bagi maklumat lanjut, lihat Soalan lazim tentang langganan.
CATATAN
Label maklumat produk yang terkandung dalam kit ini diperlukan di negeri California sahaja. LABEL MAKLUMAT PRODUK DIPERLUKAN UNTUK LULUS CALIFORNIA SMOG SEMAK PROGROM
    Item ini boleh didapati daripada pengedar Harley-Davidson tempatan anda.
  • Model 2017-2018 dengan Enjin 107: Pembelian berasingan Screamin' Eagle® (SE) kit Plat Cekam Berkapasiti Tinggi (No. Bahagian ALIH KELUAR 37000258) diperlukan.
  • Model 2017-2019: Pembelian berasingan bagi kit Pemasangan Pam Minyak (No. Bahagian 62400247 Didingin Minyak atau Didingin Kembar-62400248) diperlukan.
  • Pembelian berasingan bagi kit Pembersih Udara Aliran Tinggi Screamin Eagle.
  • Pembelian berasingan bagi Kit Pengekalan Pemacu Sesondol (No. Bahagian 25566-06) diperlukan.
  • Pembelian berasingan bagi Kit Penjarak Sesondol (No. Bahagian 25928-06) diperlukan.
  • Kit memerlukan Modul Kawalan Elektronik (ECM) untuk ditentukur semula. Hubungi peniaga Harley-Davidson.
CATATAN
Kit memerlukan penentukuran semula ECM. Hubungi peniaga Harley-Davidson. Manual servis bagi model motosikal anda diperlukan untuk pemasangan ini, dan ia boleh didapati daripada pengedar Harley-Davidson.
PENYEDIAAN
1. Tanggalkan tangki bahan api. Lihat manual servis.
2. Tanggalkan tempat duduk. Lihat manual servis.
3. Tanggalkan fius utama. Lihat manual servis.
PENANGGALAN
CATATAN
Langkah-langkah berikut disediakan sebagai proses garis panduan. Ikuti prosedur dalam manual servis.
1. Tanggalkan pemasangan pembersih udara.
2. Tanggalkan sistem ekzos.
3. Tanggalkan modul induksi.
4. Putuskan sambungan abah-abah daripada kepala silinder.
5. Tanggalkan talian pendingin minyak dan pancarongga daripada enjin.
6. Tanggalkan penutup jumpelang, lengan jumpelang, rod tunjal, dan tiub rod tunjal.
7. Tanggalkan kepala silinder, silinder dan piston.
8. Tanggalkan penutup pengangkat, peranti anti-putaran dan pengangkat.
9. Tanggalkan penutup sesondol, plat sesondol dan aci sesondol.
10. Tanggalkan bearing sesondol dalaman.
11. Tanggalkan cekam melainkan telah dilengkapi dengan sepuluh cekam plat. Lihat manual servis.
PEMASANGAN
CATATAN
Langkah-langkah berikut disediakan sebagai proses garis panduan. Ikuti prosedur dalam manual servis.
1. Pasang cekam menggunakan sepuluh cekam plat. Lihat lembaran arahan J06246 dan manual servis.
CATATAN
Bantuan 10 plat dan cekam gelincir digunakan dalam kenderaan Milwaukee-Eight memiliki kapasiti yang mencukupi bagi menyokong kit ini untuk kebanyakan aplikasi. Hanya pasangkan spring kemuatan tinggi jika klac menggelincir. Spring kemuatan tinggi akan meningkatkan kuasa tuil klac.
2. Rajah 3 Pasang galas jarum aci sesondol (5).
3. Pasang pam minyak (7).
4. Pasangkan aci sesondol ke dalam enjin.
5. Pasangkan plat sesondol dan pemacu aci sesondol.
6. Pastikan tanda pemasaan bagi aci sesondol ke aci engkol dijajarkan dengan betul.
7. Pasang pengangkat (disediakan dalam kit), peranti anti-putaran, gasket penutup pengangkat (disediakan dalam kit) dan penutup pengangkat.
8. Pasangkan piston dan silinder yang diberikan dalam kit. Ikuti arahan yang diberikan dalam kit piston dan silinder.
CATATAN
Kit ini menggunakan urutan tork kepala yang khas.
9. Pasangkan kepala silinder menggunakan nat bebibir baharu yang disertakan dalam kit. Ikuti arahan yang diberikan dalam kit kepala silinder.
10. Pasangkan tiub rod tunjal dan rod tunjal menggunakan gegelang-O yang disediakan dalam kit.
11. Dengan omboh pada kira-kira Pusat Mati Bawah (BDC) pada lejang kuasa, pasang lengan jumpelang.
12. Ketatkan skru bersilih ganti untuk menarik aci penggoyang ke bawah dengan sekata.
13. Pasangkan penutup penggoyang.
14. Pastikan tanda pemasaan bagi aci sesondol ke aci engkol dijajarkan dengan betul.
15. Pasangkan penutup sesondol dan gasket baharu yang disediakan dalam kit.
16. Sediakan modul induksi yang disertakan dengan kit untuk pemasangan. Lihat arahan yang disertakan dengan modul induksi.
17. Pasangkan penyuntik bahan api aliran tinggi.
18. Pasangkan modul induksi.
19. Pasangkan pancarongga pendingin/minyak pada kepala silinder.
a. Bersihkan SEMUA bahan pengunci ulir pada ulir skru dan lubang berulir. Lihat manual servis.
b. Bersihkan semua kotoran pada permukaan yang bersentuhan.
c. Pasang gelang O yang disediakan dalam kit.
20. Model Kembara Didingin Udara: Pasang pendingin minyak bantuan kipas (termasuk dalam kit).
21. Pasangkan sistem ekzos.
a. Model kembara memerlukan penggunaan pengepala ekzos yang disediakan dalam kit.
22. Pasangkan pemasangan pembersih udara.
a. Lihat lembaran arahan yang disertakan dalam kit pembersih udara aliran tinggi SE yang dibeli secara berasingan.
23. Pasangkan label maklumat produk baharu (disertakan dalam kit).
a. Cari Nombor Pengenalan Kenderaan (VIN) label pada tiub bawah rangka.
b. Letakkan label maklumat pada tiub bawah rangka betul-betul di bawah label VIN.
LENGKAP
1. Pasangkan tangki bahan api. Lihat manual servis.
2. Pasangkan fius utama. Lihat manual servis.
3. Didingin Kembar: Isi sistem pendingin dan singkirkan udara. Lihat manual servis.
4. Pasangkan tempat duduk. Selepas memasang tempat duduk, tarik tempat duduk ke atas untuk memastikan ia kukuh. Lihat manual servis.
NOTIS
Anda mesti melakukan kalibrasi semula ECM apabila memasang kit ini. Tidak melakukan kalibrasi semula ECM dengan betul boleh merosakkan enjin dengan teruk. (00399b)
5. Tentukurkan Modul Kawalan Elektronik (ECM) dengan penentukuran yang betul untuk konfigurasi. Rujuk peniaga Harley-Davidson untuk butiran.
6. Jalankan motosikal sehingga enjin berada pada suhu operasi normal. Ulangi beberapa kali bagi memastikan operasi yang betul.
7. Lihat manual pemilik bagi PERATURAN LATIHAN MENUNGGANG.
LABEL EO CALIFORNIA
Label maklumat produk ini diperlukan di negeri California sahaja. LABEL MAKLUMAT PRODUK DIPERLUKAN UNTUK LULUS PROGRAM PEMERIKSAAN KABUT CALIFORNIA.
1. Letakkan label maklumat pada tiub kanan bawah rangka betul-betul di bawah label VIN .
2. Jangan pasang label produk ini pada label maklumat produk lain.
3. Label maklumat produk ini tidak boleh dipasang pada kenderaan lain selain daripada yang ditentukan.
Rujukan Jadual 5 di bawah untuk nombor EO.
Jadual 5. Label EO CALIFORNIA
Penerangan
Nombor Bahagian Tahap IV
Nombor Bahagian Label EO
Label EO CALIFORNIA
92500107, 92500108, 92500109 92500110, 92500111, 92500112
14002727
