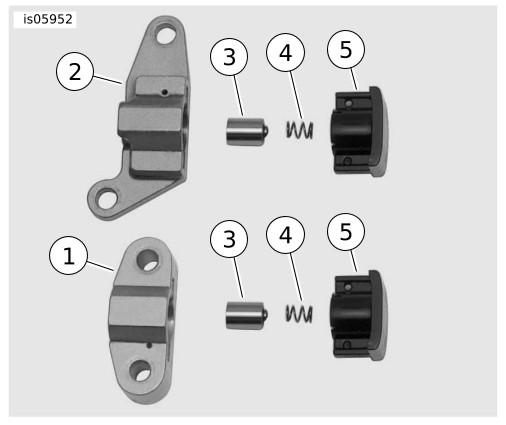

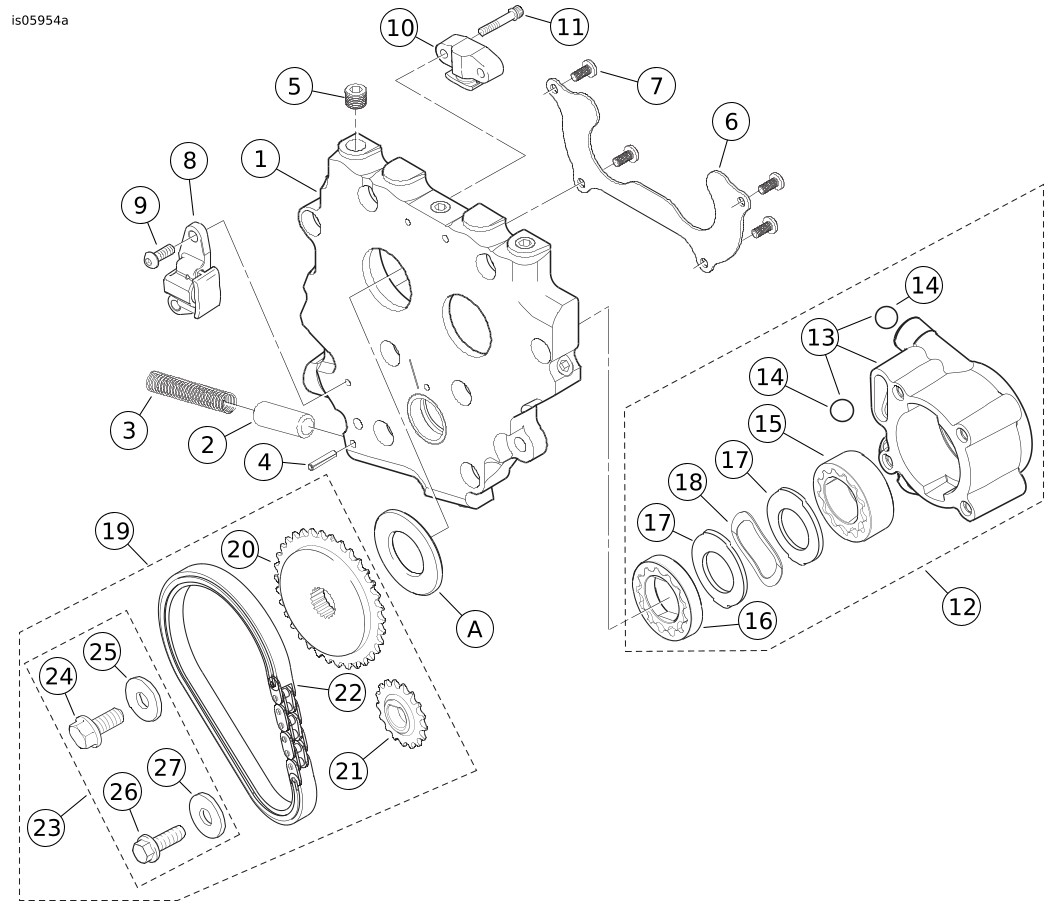

a. Η κύρια αλυσίδα έκκεντρου, τα κύρια γρανάζια και οι δύο εντατήρες θα αντικατασταθούν απόνέα εξαρτήματα από το κιτ.

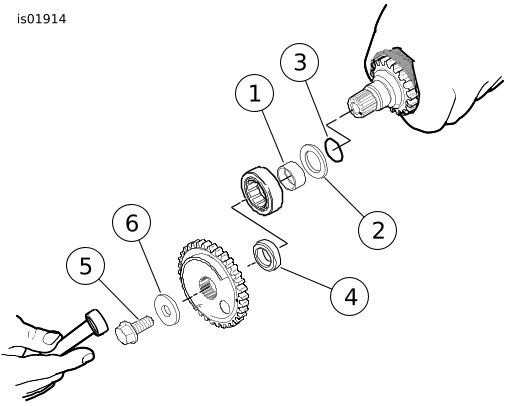

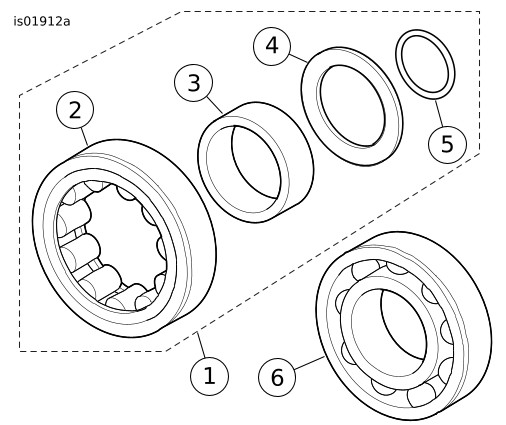

a. Δείτε την Εικόνα 3. Για να εντοπίσετε σωστά τη ροδέλα συγκράτησης (2), τοποθετήστε τον δακτύλιο Ο (3) στην λεία αυλάκωση εκτόνωσης στο αυλακωτό άκρο του πίσω εκκεντροφόρου άξονα μεταξύ της κατεργασμένης περιοχής και του δευτερεύοντος εκκεντροφόρου γραναζιού. Μην τεντώνετε ή σπάτε τον δακτύλιο Ο μιας και ο δακτύλιος Ο δεν πωλείται ξεχωριστά, και η ζημιά θα απαιτήσει την αγορά ενός νέου κιτ ρουλεμάν κυλίνδρων πίσω έκκεντρου.

b. Σύρετε τη ροδέλα συγκράτησης προς τα κάτω από τον πίσω εκκεντροφόρο άξονα μέχρι να κεντραριστεί πάνω από τον δακτύλιο Ο στην λεία αυλάκωση εκτόνωσης.

c. Ολίσθηση εσωτερικής θήκης ρουλεμάν (1) κάτω από τον πίσω εκκεντροφόρο μέχρι να γίνει επαφή με τον ώμο της κατεργασμένης περιοχής.

d. Τοποθετήστε τον κύριο αποστάτη γραναζιού (4) και το γρανάζι στον εκκεντροφόρο άξονα και ασφαλίστε χρησιμοποιώντας παχύτερη επίπεδη ροδέλα (6) και μακρύ μπουλόνι φλάντζας (5) από το κιτ συγκράτησης γραναζιών κίνησης (Αρ. εξαρτήματος 25533-99A, αγοράζεται ξεχωριστά).

e. Τυλίξτε ένα καθαρό πανί εμπορίου γύρω από τον εκκεντροφόρο άξονα για να έχετε σταθερό κράτημα και επίσης για να προστατεύσετε το χέρι σας από αιχμηρές άκρες γραναζιού. Σφίξτε το μπουλόνι φλάντζας έως ότου η εσωτερική θήκη του ρουλεμάν έρθει σε σταθερή επαφή με τη ροδέλα συγκράτησης (2).

f. Βεβαιωθείτε ότι η ροδέλα συγκράτησης είναι κλειδωμένη στη θέση της και δεν μπορεί να περιστραφεί. Εάν είναι απαραίτητο, τοποθετήστε τον άξονα σε μια μέγγενη χρησιμοποιώντας ένθετα σιαγόνων ορείχαλκου και σφίξτε περαιτέρω το μπουλόνι φλάντζας μέχρι να επιτευχθεί το επιθυμητό αποτέλεσμα.

g. Αφαιρέστε το μπουλόνι φλάντζας, τη ροδέλα, το γρανάζι και τον αποστάτη.

a. Δείτε την Εικόνα 4. Πάρτε SCREAMIN' EAGLE ΕΚΚΕΝΤΡΟΦΟΡΟΣ / ΑΦΑΙΡΕΤΗΣ/ ΕΓΚΑΤΑΣΤΑΤΗΣ ΡΟΥΛΕΜΑΝ ΕΚΚΕΝΤΡΟΦΟΡΩΝ (Αρ. εξαρτήματος 94085-09).

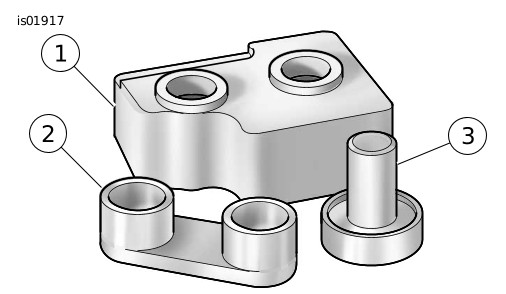

b. Με την πλευρά της δευτερεύουσας αλυσίδας έκκεντρου στραμμένη προς τα πάνω, τοποθετήστε την πλάκα στήριξης έκκεντρου στο μπλοκ στήριξης (1) έτσι ώστε οι εξωτερικές θήκες των ρουλεμάν να υποστηρίζονται σωστά. Σημειώστε ότι μια γωνία του μπλοκ στήριξης είναι διαμορφωμένη για να χωρέσει μπλοκ οδηγών αλυσίδας που ρίχνονται μπροστά από την πλάκα στήριξης.

c. Κεντράρετε το νέο ρουλεμάν πάνω από την οπή ρουλεμάν με την πλευρά των γραμμάτων προς τα πάνω. Άξονας πιλότου ολίσθησης του οδηγού ρουλεμάν (3) μέσω ρουλεμάν σε οπή μπλοκ στήριξης.

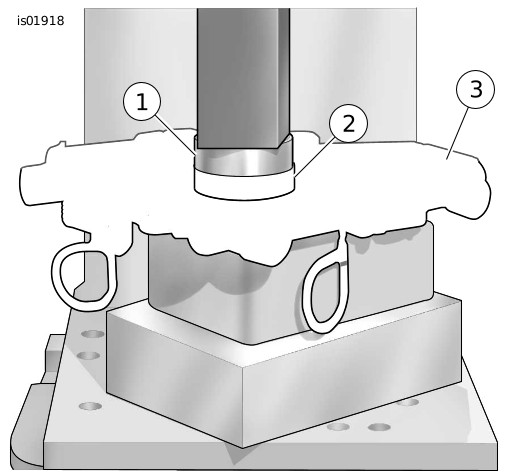

d. Δείτε την Εικόνα 5. Οδηγός κεντρικού ρουλεμάν (1) κάτω από τον κριό του άξονα εργαλείων . Πιέστε τον οδηγό έως ότου το ρουλεμάν (2) έρθει σε σταθερή επαφή με τη διευρυμένη οπή στην πλάκα στήριξης έκκεντρου (3).

e. Επαναλάβετε τη διαδικασία για να εγκαταστήσετε το δεύτερο ρουλεμάν.

a. Στερεώστε την πλάκα συγκράτησης ρουλεμάν στην πλάκα στήριξης έκκεντρου.

b. Σφίξτε τις βίδες σε σταυροειδές μοτίβο.

c. Μόνο για μοντέλα 2004: Βεβαιωθείτε ότι η οπή στην πλάκα συγκράτησης είναι σωστά ευθυγραμμισμένη με το λιπαντικό δευτερεύουσας αλυσίδας έκκεντρου.

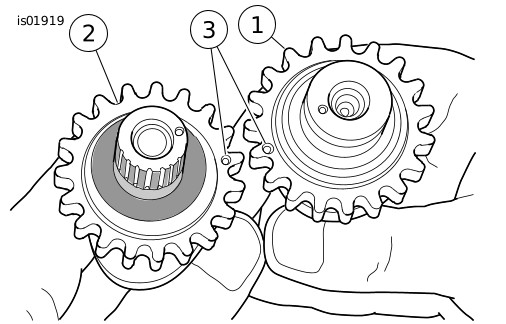

a. Χρησιμοποιήστε έναν έγχρωμο μαρκαδόρο για να επισημάνετε προσεκτικά τις θέσεις διάτρησης στην εσωτερική πλευρά των δοντιών του γραναζιού. Αυτά τα σημάδια βοηθούν στην ευθυγράμμιση των εκκεντροφόρων όταν πιέζονται σε ρουλεμάν.

a. Εγκαταστήστε τον δευτερεύοντα εντατήρα αλυσίδας έκκεντρου. Σφίξτε τους συνδετήρες.

b. Αφαιρέστε το κλιπ ασφάλισης από τον εντατήρα.

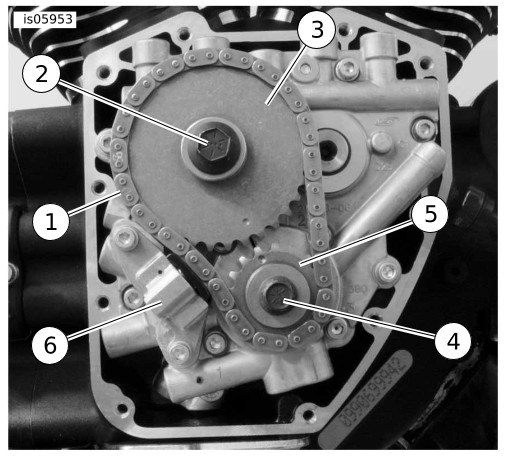

a. Μόνο για τα μοντέλα 1999-2000 Dyna, 2000 Softail, 1999-2000 Touring και EFI Touring 2001: Αυτά τα οχήματα θα διατηρήσουν την κύρια αλυσίδα έκκεντρου αρχικού στυλ και τα γρανάζια, για να λειτουργούν με τον αισθητήρα θέσης εκκεντροφόρου. Η αλυσίδα τύπου κυλίνδρου και τα γρανάζια σε ΑΥΤΟ το κιτ πρέπει να απορρίπτονται. Τοποθετήστε το αρχικό γρανάζι με σφήνα (Αρ. εξαρτήματος 25716-99) και το διαχωριστικό στον πίσω εκκεντροφόρο άξονα. Δείτε το εγχειρίδιο σέρβις.

b. Μόνο για τα μοντέλα 2001-2005 Dyna, 2001-2006 Softail, 2002-2006 Touring και 2001 με καρμπυρατέρ Touring: Αυτά τα οχήματα θα χρησιμοποιούν την αλυσίδα κυλινδρικού στυλ και τα γρανάζια που περιλαμβάνονται σε ΑΥΤΟ το κιτ. Θα χρειαστεί παχύτερος αποστάτης με το νέο γρανάζι εκκεντροφόρου τύπου κυλίνδρου. Το κιτ αποστάτη (Αρ. εξαρτήματος 25285-08, αγοράζεται ξεχωριστά) περιέχει αποστάτες κατάλληλου πάχους. Επιλέξτε έναν νέο αποστάτη 0,508 mm (0,020 in) παχύτερο από τον αρχικό για την αξιολόγηση ευθυγράμμισης αρχικής αλυσίδας χρησιμοποιώντας τις πληροφορίες του διαγράμματος πάχους στις οδηγίες που περιλαμβάνονται στο κιτ αποστάτη.

a. Αφαιρέστε το κλιπ ασφάλισης από τον εντατήρα.

a. Βεβαιωθείτε ότι τα σπειρώματα των μπουλονιών και των ροδέλων είναι καθαρά και απαλλαγμένα από λάδι και, στη συνέχεια, εφαρμόστε το Loctite 7649 Cleaner/Primer στα σπειρώματα.LOCTITE 7649 CLEANER/PRIMER (Καθαριστικό/Πρώτη επίστρωση Loctite 7649) (98968-99)

b. Εφαρμόστε το ασφαλιστικό σπειρωμάτων στα σπειρώματα του μπουλονιού φλάντζας.LOCTITE 262 HIGH STRENGTH THREADLOCKER AND SEALANT (Κόκκινο) (94759-99)

c. Εφαρμόστε μια λεπτή μεμβράνη καθαρού λαδιού κινητήρα και στις δύο πλευρές των επίπεδων ροδέλων.

d. Ξεκινήστε μικρότερο μπουλόνι φλάντζας με επίπεδη ροδέλα για να ασφαλίσετε το γρανάζι στροφάλου στο τέλος του στροφαλοφόρου άξονα.

e. Ξεκινήστε μεγαλύτερο μπουλόνι φλάντζας με επίπεδη ροδέλα για να ασφαλίσετε το πρωτεύον γρανάζι έκκεντρου στο άκρο του εκκεντροφόρου.

f. Αποκτήστε το σωστό εργαλείο κλειδώματος για την εφαρμογή: Για τα 1999-2000 Dyna, 2000 Softail, 1999-2000 Touring, και μοντέλα EFI Touring 2001: SCREAMIN' EAGLE ΕΡΓΑΛΕΙΟ ΚΛΕΙΔΩΜΑΤΟΣ ΓΡΑΝΑΖΙΟΥ ΕΚΚΕΝΤΡΟΦΟΡΟΥ για αθόρυβες αλυσίδες (Αρ. εξαρτήματος 94077-09). Για μοντέλα 2001-2005 Dyna, 2001-2006 Softail, 2002-2006 Touring, και 2001 Touring με καρμπυρατέρ: SCREAMIN' EAGLE ΕΡΓΑΛΕΙΟ ΚΛΕΙΔΩΜΑΤΟΣ ΓΡΑΝΑΖΙΟΥ ΕΚΚΕΝΤΡΟΦΟΡΟΥ για αλυσίδες τύπου κυλίνδρου (Αρ. εξαρτήματος: 94076-09). όλα τα μοντέλα: Τοποθετήστε το εργαλείο μεταξύ των γραναζιών στροφάλου και πρωτεύοντος εκκεντροφόρου για να αποφύγετε την περιστροφή. Η λαβή του εργαλείου φέρει τη σφραγίδα "CRANK" και "CAM" για να υποδείξει τον σωστό προσανατολισμό.

g. Σφίξτε τα μπουλόνια φλάντζας στροφάλου και πρωτεύοντος γραναζιού εκκεντροφόρου.

h. Χαλαρώστε κάθε βίδα φλάντζας κατά μία πλήρη περιστροφή.

i. Σφίξτε το μπουλόνι φλάντζας στροφάλου στην τελική τιμή ροπής. Σφίξτε.

j. Σφίξτε το μπουλόνι φλάντζας του πρωτεύοντος γραναζιού στην τελική τιμή ροπής. Σφίξτε.

k. Αφαιρέστε το εργαλείο ασφάλισης γραναζιών.

a. Εφαρμόστε μια ελαφριά στρώση λιπαντικού ηλεκτρικής επαφής Harley-Davidson (Αρ. εξαρτήματος 99861-02), βαζελίνης ή επιβραδυντικού διάβρωσης στους ακροδέκτες της μπαταρίας.
