HIBRĪDA SADALES PLĀKSNE UN LIELA TILPUMA EĻĻAS SŪKŅA KOMPLEKTS
J053362025-02-01
VISPĀRĪGA INFORMĀCIJA
Tabula 1. Vispārīga informācija
Komplekti | Ieteicamie instrumenti | Prasmju līmenis(1) |
|---|---|---|
25284-11 | Drošības brilles, dinamometriskā uzgriežņu atslēga, Loctite (zila un sarkana), Loctite tīrītājs/gruntējums |  |
(1) Griezes momenta spriegošana vai citas nepieciešamās vidēji sarežģītas tehnikas un rīki
KOMPLEKTA SATURS
Attēls 1 Komplekta saturs: Hibrīda sadales plāksnes un liela tilpuma eļļas sūkņa komplekts
Tabula 2. Komplekta saturs: Hibrīda sadales plāksnes un liela tilpuma eļļas sūkņa komplekts
 | Pirms detaļu uzstādīšanas vai noņemšanas no transportlīdzekļa pārbaudiet, vai komplektā ir visas sastāvdaļas. | ||||
|---|---|---|---|---|---|
Elements | QTY | APRAKSTS | Partijas Nr. | Piezīmes | |
 | 1 | 1 | Sadales plāksnes mezgls, hibrīds (ietver 2.-5. priekšmetus) | 25400018 | |
| 2 | 1 | Dekompresijas vārsts, eļļas sūknis (apvada vārsts) | 26400-82 B | |
| 3 | 1 | Atspere, reljefa vārsts | 26210-99 | |
| 4 | 1 | Ruļļtapa | 601 | |
| 5 | 1 | Caurules spraudnis, 1/8 collas NPT | Netiek pārdots atsevišķi | |
| 6 | 1 | Gultņu atbalsta plāksne | 12200018 | |
| 7 | 4 | Skrūve, pašurbjoša | 68042-99 | |
| 8 | 1 | Ķēdes spriegotājs, primārā sadales piedziņas ķēde | 39968-06 | |
| 9 | 2 | Skrūve, kupolgalva TORX | 940 | |
| 10 | 1 | Ķēdes spriegotājs, sekundārā sadales piedziņas ķēde | 39969-06 | |
| 11 | 2 | Skrūve, sešstūra ligzda | 4740A | |
| 12 | 1 | Eļļas sūkņa mezgls (ietver 13.–18. priekšmetus) | 62400001 | |
| 13 | 1 | Korpusa mezgls, eļļas sūknis (ietver 14. priekšmetu) | Netiek pārdots atsevišķi | |
| 14 | 2 | Lode | 8873 | |
| 15 | 1 | Gerotora mezgls, savācējs | Netiek pārdots atsevišķi | |
| 16 | 1 | Gerotora mezgls, spiediens | Netiek pārdots atsevišķi | |
| 17 | 2 | Atdalītāja plāksne, gerotors | Netiek pārdots atsevišķi | |
| 18 | 1 | Atspere, separators | 40323-00 | |
| 19 | 1 | Primārais piedziņas komplekts (ietver 20.–27. priekšmetus) | 25585-06 | |
| 20 | 1 | Zobrats, sadales piedziņa (34 zobi) | 25728-06 | |
| 21 | 1 | Zobrats, sadales piedziņa (17 zobi) | 25673-06 | |
| 22 | 1 | Ķēde, primārā sadales piedziņa | 25675-06 | |
| 23 | 1 | Zobratu fiksācijas komplekts, sadales piedziņa (ietver 24.–27. priekšmetu) | 25566-06 | |
| 24 | 1 | Skrūve, sešstūra atloka galva (3/8-24 vītne) | Netiek pārdots atsevišķi | |
| 25 | 1 | Paplāksne, bieza | 6294 | |
| 26 | 1 | Skrūve, sešstūra atloka galva (5/16-18 vītne) | Netiek pārdots atsevišķi | |
| 27 | 1 | Paplāksne, termiski apstrādāta | Netiek pārdots atsevišķi | |
Tekstā minētie elementi, kas nav iekļauti komplektā | |||||
| A | 1 | Starplika, sadales piedziņas zobratu izlīdzināšana (no starpliku komplekta, iegādāta atsevišķi) | ||
VISPĀRĪGI
Instrukciju lapa ir pieejama arī elektroniski. Lai pārbaudītu, vai izmantojat visjaunāko pieejamo versiju, veiciet kādu no šīm darbībām:
- Dodieties uz h-d.com/isheets
- Skenējiet QR kodu instrukciju lapas augšējā kreisajā stūrī
PIEZĪME
Šajā instrukciju lapā var būt papildu video, lai palīdzētu uzstādītājam precizēt noteiktu mezgla daļu. Saistītais video atradīsies šīs instrukciju lapas beigās.
Modeļi
Informāciju par modeļu atbilstību skatiet detaļas un piederumi (P&A) Mazumtirdzniecības katalogā vai www.harley-davidson.com sadaļā Daļas un piederumi.
Sazinieties ar Harley-Davidson klientu atbalsta centru (tikai ASV) 1-800-258-2464 vai 1-414-343-4056.
Uzstādīšanas prasības
Lai pareizi uzstādītu šo komplektu, ir nepieciešams atsevišķi iegādāties šādus papildu priekšmetus:
Tabula 3. Nepieciešamas papildu daļas.
APRAKSTS | Partijas numurs |
|---|---|
Starplikas komplekts. PIEZĪME. Nav nepieciešams:
| 25285-08 |
Sadales vārpstas apkopes komplekts | 17045-99D |
Komplekts sazobes pārvada noturēšanai | 25533-99A |
Sadales piedziņas zobrats ar šlicēm
| 25716-99 |
Sdales atbalsta plāksnes eļļas vadības komplekts
| 94667-00 |
Lai pareizi uzstādītu šo komplektu, ir jāizmanto arī šādi rīki un materiāli:
- SCREAMIN' EAGLE SADALES VĀRPSTA/SADALES VĀRPSTAS GULTŅU NOŅĒMĒJS/UZSTĀDĪTĀJS (daļa Nr. 94085-09)
- 2001.-2005.g. Dyna, 2001.-2006.g. Softail, 2002.-2006.g. Touring un 2001.g. tikai Touring modeļi ar karburatoru: SCREAMIN' EAGLE KLOĶVĀRPSTAS/SADALES VĀRPSTAS ZOBRATA BLOĶĒŠANAS RĪKS rullīšu stila ķēdēm (daļa Nr. 94076-09) VISI pielietojumi: SCREAMIN' EAGLE SADALES VĀRPSTAS ZOBRATA BLOĶĒŠANAS RĪKS klusajām ķēdēm (daļa Nr. 94077-09)
- Screamin' Eagle montāžas lubrikants (daļa Nr. 94971-09)
BRĪDINĀJUMSBraucēja un pasažiera drošība ir atkarīga no šī komplekta pareizās uzstādīšanas. Izmantojiet atbilstošas procedūras no apkopes rokasgrāmatas. Ja jums nav vajadzīgo prasmju vai instrumentu darba veikšanai, uzticiet uzstādīšanu Harley-Davidson® izplatītājam. Šī komplekta nepareiza uzstādīšana var izraisīt nāvi vai smagas traumas. (00333b)
PIEZĪME
Šī instrukciju lapa atspoguļo apkopes rokasgrāmatas informāciju. Lai veiktu uzstādīšanu, ir nepieciešama šī gada un modeļa motocikla apkopes rokasgrāmata, kuru var saņemt no:
- Harley-Davidson dīlera.
- H-D pakalpojumu informācijas portāls, abonēšanas pieeja, kas pieejama lielākajai daļai 2001. gada un jaunāku modeļu. Lai iegūtu papildus informāciju, skatiet Bieži uzdotos jautājumus par abonēšanu .
SAGATAVOŠANĀS
PIEZĪME
Transportlīdzekļi, kas aprīkoti ar drošības sirēnu:
- Pārliecinieties, ka tālvadības pults ir tuvumā.
- Pagrieziet aizdedzes atslēgas slēdzi uz IGNITION (aizdedze).
EFI modeļiem:
BRĪDINĀJUMSLai izvairītos no degvielas izšļākšanās, veiciet augstspiediena degvielas sistēmas attīrīšanu pirms padeves vada atvienošanas. Benzīns ir ļoti viegli uzliesmojošs un sprādzienbīstams - tas var izraisīt nāves gadījumus vai nopietnus miesas bojājumus. (00275a)
Izpildiet apkopes rokasgrāmatas norādījumus, lai iztīrītu augstspiediena benzīna degvielas padevi un noņemtu degvielas padeves cauruļvadu.
VISIEM transportlīdzekļiem:
BRĪDINĀJUMSLai novērstu nejaušas motocikla iedarbināšanas iespēju, kas var izraisīt nāves gadījumus vai nopietnus miesas bojājumus, pirms tālāku darbību veikšanas atvienojiet akumulatora kabeļus (vispirms negatīvo (–) kabeli). (00307a)
BRĪDINĀJUMSVispirms atvienojiet negatīvo (-) akumulatora kabeli. Ja pozitīvais kabelis (+) saskaras ar zemējumu, kad ir pievienots negatīvais (–) kabelis, radītās dzirksteles var izraisīt akumulatora sprāgšanu, nāvi vai smagas traumas. (00049a)
| 1. | Noņemiet sēdekļa pārsegu. Skatiet apkopes rokasgrāmatu. a. Saglabājiet visu sēdekļa uzstādīšanas aprīkojumu. | |
| 2. | Atvienojiet akumulatora kabeļus, negatīvo (-) kabeli. Skatiet apkopes rokasgrāmatu. |
Modeļiem ar karburatora degvielas padeves sistēmu:
BRĪDINĀJUMSBenzīns var iztecēt no karburatora degvielas vada, to atvienojot no degvielas vārsta stiprinājuma. Benzīns ir ļoti viegli uzliesmojošs un sprādzienbīstams - tas var izraisīt nāves gadījumus vai nopietnus miesas bojājumus. Nekavējoties saslaukiet izšļakstītu degvielu un atbrīvojieties no drānas piemērotā veidā. (00256a)
| 1. | Aiztaisiet degvielas padeves vārstu. | |
| 2. | Atvienojiet no vārsta degvielas cauruli. |
NOŅEMŠANA
PIEZĪME
Šī komplekta uzstādīšanai nepieciešama sadales atbalsta plāksnes noņemšana un uzstādīšana. Skatiet apkopes rokasgrāmatu, lai iegūtu norādījumus ar šādiem izņēmumiem, kas attiecas uz sadales nodalījuma komponentiem:
- Kloķa un primārā sadales zobrata atloku skrūves ir īpaši cietinātas, un plakanās paplāksnes ir īpaša diametra un tām ir slīpētas virsmas. Uzstādot šo komplektu, izmantojiet TIKAI daļas, kas iekļautas piedziņas pārnesumu fiksācijas komplektā (daļa Nr. 25533-99A, nopērkama atsevišķi).
- Kloķa zobrata atloka skrūves un primārā sadales zobrata atloka skrūves NAV savstarpēji aizvietojamas.
| 1. | Noņemiet un izmetiet kloķa zobrata atloka skrūves un primārā sadales zobrata atloka skrūves un paplāksnes. Skatiet apkopes rokasgrāmatu. | |
| 2. | Tikai 1999. gada modeļiem: Noņemiet un utilizējiet pašlaik uzstādīto sadales piedziņas zobratu. Skatiet apkopes rokasgrāmatu. | |
| 3. | VISIEM modeļiem: Noņemiet un izjauciet sadales vārpstas no atbalsta plāksnes un eļļas sūkņa. Utilizējiet atbalsta plāksni un eļļas sūkni. Skatiet apkopes rokasgrāmatu. | |
| 4. | Tikai 1999.-2000.g. Dyna, 2000.g. Softail, 1999.-2000.g. Touring un 2001.g. EFI Touring modeļiem: Pārbaudiet, vai sadales vārpstas, ķēde, zobrati un ķēdes spriegotāji nav nodiluši. Ja nepieciešams, nomainiet. Skatiet apkopes rokasgrāmatu. | |
| 5. | 2001.-2005.g. Dyna, 2001.-2006.g. Softail, 2002.-2006.g Touring un 2001.g. tikai Touring modeļi ar karburatoru: Pārbaudiet, vai sadales vārpstas un sekundārā sadales ķēde nav nodiluši. Ja nepieciešams, nomainiet. Skatiet apkopes rokasgrāmatu. a. Primārā sadales ķēde, primārie zobrati un abi spriegotāji tiks aizstāti ar jauniem komponentiem no komplekta. | |
| 6. | VISIEM modeļiem un gadiem: Utilizējiet ceļvedi, jo tas netiks izmantots. |
UZSTĀDĪŠANA
| 1. | VISIEM modeļiem:Skatīt figūru 2. Iegūstiet jaunu aizmugurējo sadales rullīšu gultņu komplektu (daļa Nr. 8983) no Sadales apkopes komplekta (daļa Nr. 17045-99D, iegādāta atsevišķi) un uzstādiet, kā norādīts 2. darbībā. PIEZĪME Skatīt figūru 3. Ja zobrata uzstādīšanai nav pietiekoši izvirzīta vārpsta ar šlicēm, izlaidiet starpliku (4) un pārejiet pie 2.e darbības. Kad sākat uzbīdīt gultņa iekšējo gredzenu uz frēzētās virsmas, noņemiet atloka skrūvi (5), plakano paplāksni (6) un zobratu, pēc tam samontējiet, izmantojot starpliku (4). Atkārtojiet 2.e darbību, lai pilnībā uzstādītu gultņu iekšējo gredzenu. |

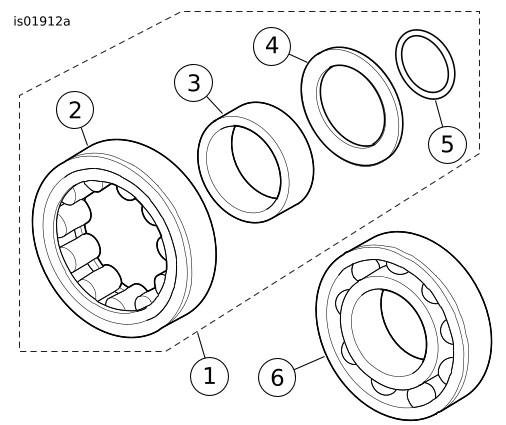

Attēls 2 Izciļņvārpstas gultnis
Attēls 3 Uzstādiet gultņa iekšējo gredzenuar O-gredzenu un slodzes paplāksni, izmantojot sadales piedziņas zobratu | ||||||||||||||||||||||||
PAZIŅOJUMS Lai centrētu atbalsta paplāksni, pārliecinieties, ka blīvgredzens ir ievietots rievā. Ja atbalsta paplāksne nav centrēta, var rasties gultņa būrīša bojājumi. (00473d) | ||||||||||||||||||||||||||
| 2. | Skatīt figūru 2. Uzstādiet O-gredzenu (5), slodzes paplāksni (4) un gultņa iekšējo gredzenu (3) uz aizmugurējās sadales vārpstas šādi: a. Skatīt figūru 3. Lai pareizi novietotu slodzes paplāksni (2), uzstādiet O-gredzenu (3) berzes kompensācijas rievā uz aizmugurējās sadales vārpstas gala ar šlicēm starp frēzēto laukumu un sekundāro sadales zobratu. Neizstiepiet un nelauziet O-gredzenu, jo O-gredzens
netiek pārdots atsevišķi, un, rodoties bojājumiem, būs nepieciešams iegādāties jaunu aizmugurējās sadales rullīšu gultņu komplektu. b. Bīdiet slodzes paplāksni uz leju aizmugurējā sadales vārpstā, līdz tā ir centrēta virs O-gredzena berzes kompensācijas rievā. c. Ieslidiniet gultņa iekšējo gredzenu (1) uz leju pa aizmugurējo sadales vārpstu, līdz tas saskaras ar frēzētās zonas plecu. d. Uzstādiet primārā sadales zobrata starpliku (4) un zobratu uz sadales vārpstas un nostipriniet, izmantojot biezāku plakanu paplāksni (6) un garu atloka skrūvi (5) no sadales zobratu fiksācijas komplekta (daļa Nr. 25533-99A, iegādāta atsevišķi). e. Aptiniet tīru darbnīcas lupatu ap sadales vārpstu, lai iegūtu stingru satvērienu un aizsargātu roku no asām zobrata malām. Pievelciet atloka skrūvi, līdz gultņa iekšējais gredzens izveido stingru kontaktu ar slodzes paplāksni (2). f. Pārliecienieties, ka slodzes paplāksne ir nofiksēta vietā un to nevar pagriezt. Ja nepieciešams, uzstādiet vārpstu skrūvspīlēs, izmantojot misiņa žokļu ieliktņus, un vēl vairāk pievelciet atloka skrūvi, līdz tiek sasniegts vēlamais rezultāts. g. Noņemiet atloka skrūvi, paplāksni, zobratu un starpliku. PIEZĪME Skatīt figūru 2. Priekšējie un aizmugurējie sadales gultņi nav savstarpēji aizvietojami. Aizmugurējais gultnis ir rullīšu gultnis, un priekšējais gultnis ir lodīšu gultnis. Gultņi var būt brīvi nospiežami. Ja nepieciešams, notīriet gultņa ārējo diam. un pirms uzstādīšanas uzklājiet Loctite 243 - Blue. Ievērojiet piesardzību, lai izvairītos no šķīduma nokļūšanas uz veltņiem vai gultņu iekšējā diam.. | |||||||||||||||||||||||||
| 3. | Tikai 1999. gada Touring un Dyna modeļiem: Pēc motora bloka versijas pārbaudes uzstādiet sadales atbalsta plāksnes eļļas vadības komplektu (daļa Nr. 94667-00, iegādāts atsevišķi) sadales atbalsta plāksnes formā saskaņā ar instrukcijām, kas iekļautas TAJĀ komplektā. | |||||||||||||||||||||||||
| 4. | Skatīt figūru 2. Uzstādiet jaunu priekšējo sadales lodīšu gultni (6) un aizmugurējo sadales rullīšu gultni (1) sadales atbalsta plāksnē šādi: a. Skatīt figūru 4. Iegūstiet SCREAMIN' EAGLE SADALES VĀRPSTU / SADALES VĀRPSTAS GULTŅU NOŅĒMĒJU/ UZSTĀDĪTĀJU (daļa Nr. 94085-09). b. Kad sekundārās sadales ķēdes puse ir vērsta uz augšu, novietojiet sadales atbalsta plāksni uz atbalsta bloka (1) tā, lai gultņu ārējie gredzeni būtu pareizi atbalstīti. Ņemiet vērā, ka viens atbalsta bloka stūris ir kontūrēts, lai tajā ietilptu ķēdes vadotnes bloki, kas izlieti atbalsta plāksnes priekšā. c. Centrējiet jaunu gultni virs gultņa urbuma ar burtiem uz augšu. Bīdiet gultņa montāžas instrumenta (3) pilota vārpstu caur gultni atbalsta bloka caurumā. d. Skatīt figūru 5. Centrējiet gultņa montāžas instrumentu (1) zem lapenes preses cilindra. Nospiediet uz montāžas instrumenta, līdz gultnis (2) stingri saskaras ar preturbumu sadales vārpstas atbalsta plāksnē (3). e. Atkārtojiet procedūru, lai uzstādītu otro gultni. | |||||||||||||||||||||||||
| 5. | Uzklājiet vītņu līmi uz četru gultņu fiksatora plākšņu skrūvju vītnēm.LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BLUE) (LOCTITE 243 VIDĒJAS STIPRĪBAS VĪTNES HERMĒTIĶIS UN BLĪVĒTĀJS (ZILS)) (99642-97) a. Piestipriniet gultņu fiksatora plāksni pie sadales atbalsta plāksnes. b. Pievelciet skrūves ievērojot zvaigznes principa skrūvju pievilkšanas secību. Griezes moments: 2,3–3,4 N·m (20–30 in-lbs) c. Tikai 2004. gada un vecākiem modeļiem: Pārbaudiet, vai fiksatora plāksnes caurums ir pareizi izlīdzināts ar sekundārās sadales ķēdes eļļotāju. |

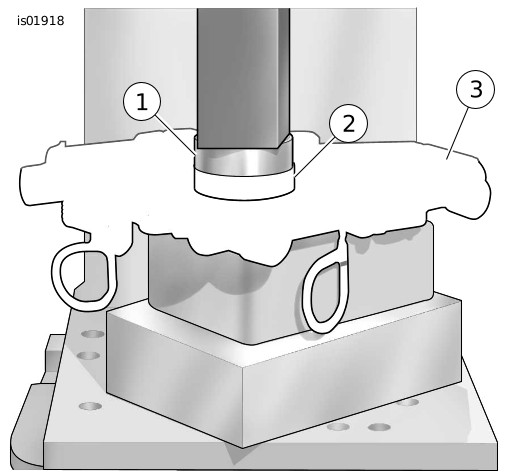

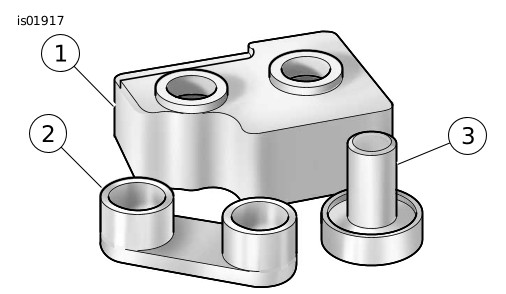

Attēls 4 Sadales vārpstas un sadales vārpstas gultņu noņēmējs / uzstādītājs
Attēls 5 Piespiediet gultņus izciļņvārpstas atbalsta plāksnītē | ||||||||||||||||||||||||
| 6. | Ja ir noņemta, nolieciet izciļņvārpstas atbalsta plati atpakaļ uz atbalsta bloka. Bloks atbalsta gultņu iekšējos gredzenus, kad sadales vārpstas ir uzstādītas. | |||||||||||||||||||||||||
| 7. | Skatīt figūru 6. Ievietojiet perforācijas zīmes uz sekundārās izciļņvārpstas zobratu zobiem (ārējās virsmas). a. Izmantojiet krāsainu marķieri, lai uzmanīgi atzīmētu perforatora zīmes atrašanās vietas zobrata zobu iekšpusē. Šīs zīmes palīdz izlīdzināt sadales vārpstas, kad tās tiek saspiestas gultņos. |

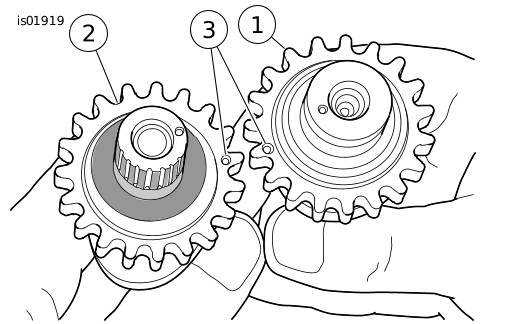

Attēls 6 Pielāgojiet spiedpogas, kas atrodas uz izciļņvārpstas zobratu zobiem | ||||||||||||||||||||||||
| 8. | Novietojiet sekundāro sadales ķēdi ap priekšējo un aizmugurējo sadales vārpstu zobratiem. Lai saglabātu sākotnējo griešanās virzienu, pārliecinieties, ka montāžas laikā uz ķēdes posma izvietotā krāsaina zīme demontāžas laikā ir vērsta pret sadales vārpstas atbalsta plāksni. | |||||||||||||||||||||||||
| 9. | Novietojiet sadales vārpstas ķēdes pretējos galos, pēc tam pārbaudiet, vai krāsainās zīmes, kas novietotas zobrata zobu iekšpusē, ir izlīdzinātas. PIEZĪME Nesajauciet izciļņvārpstas presēšanas procedūras laikā. Aizmugurējā sadales vārpsta, ko var identificēt pēc vārpstas ar šlicēm, jāpresē rullīšu gultnī sadales atbalsta plāksnes aizmugurē. | |||||||||||||||||||||||||
| 10. | Saglabājot izciļņvārpstas pozīciju uz ķēdes ar krāsainām zīmēm, novietojiet izciļņvārpstas zobratu galus gultņos. | |||||||||||||||||||||||||
| 11. | Novietojiet sadales vārpstas preses kausu ( Attēls 4 , 2. priekšmets) virs priekšējās sadales vārpstas gala tikai. | |||||||||||||||||||||||||
PAZIŅOJUMS Presēšanas procedūras laikā neļaujiet spriegotāja kurpei saskarties ar ķēdi, lai neradītu spriegotāja mezgla bojājumus. (00474b) | ||||||||||||||||||||||||||
| 12. | Centrējiet priekšējās sadales vārpstas galu zem cilindra, pēc tam lēnām izdariet spiedienu uz presi, lai tikai sāktu iespiest priekšējo sadales vārpstu gultņa iekšējā diam. | |||||||||||||||||||||||||
PAZIŅOJUMS Pārliecinieties, ka aizmugures izciļņvārpsta ir salāgota presēšanas procedūras laikā. Nepareizs novietojums var izraisīt iekšējā velšanās celiņa aizķeršanos aiz atbalsta rullīšiem, radot gultņu bojājumus. (00475b) | ||||||||||||||||||||||||||
| 13. | Lēnām spiediet uz presi uz priekšējās sadales vārpstas, vienlaikus pēc vajadzības pagriežot aizmugurējo sadales vārpstu, lai vadītu iekšējo gredzenu starp gultņa rullīšiem. | |||||||||||||||||||||||||
| 14. | Kad aizmugurējās sadales iekšējais gredzens ir sācis iesēsties rullīšu gultnī, piemērojiet spiedienu presei, līdz priekšējā sadales vārpsta ir pilnībā ievietota. Ja nepieciešams, turpien spiest ar pirkstu aizmugurējās sadales vārpstas augšpusē, lai pārliecinātos, ka mezgls paliek kvadrātveida un iekšējais gredzens pārvietojas uz uzstādīto pozīciju rullīšu gutnī. | |||||||||||||||||||||||||
| 15. | Pārbaudiet, vai sadales vārspstas ir savstarpēji salāgotas, izmantojot lineālu pie perforatora atzīmēm. Skatiet apkopes rokasgrāmatu. | |||||||||||||||||||||||||
| 16. | Uzstādiet jaunu fiksējošo gredzenu rievā priekšējās sadales vārpstas galā. | |||||||||||||||||||||||||
| 17. | Skatīt figūru 7. Pārliecinieties, ka primārās un sekundārās sadales ķēdes spriegotāji ir samontēti, kā parādīts attēlā. Nepareizi samontējot, spriegotāji nedarbosies pareizi. PIEZĪME Nomainiet oriģinālo sadales plāksni un motora bloka O-gredzenu ar jaunu O-gredzenu (daļa Nr. 11301) no Sadales apkopes komplekta (daļa Nr. 17045-99D, iegādāta atsevišķi). a. Uzstādiet sekundārās sadales ķēdes spriegotāju. Pievelciet stiprinājumus. Griezes moments: 10,2–13,6 N·m (90–120 in-lbs) b. Noņemiet bloķēšanas skavu no spriegotāja. | |||||||||||||||||||||||||
| 18. | Uzstādiet sadales plāksni ar jaunu eļļas sūkni no komplekta oriģinālā eļļas sūkņa vietā. Skatiet apkopes rokasgrāmatu. | |||||||||||||||||||||||||
| 19. | Uzklājiet plānu tīras motoreļļas kārtu uz aizmugurējās sadales vārpstas šlicēm. |
Attēls 7 Primārās un sekundārās sadales ķēdes spriegotāji | ||||||||||||||||||||||||
| 20. | Uzstādiet spriegoto zobratu uz aizmugurējās izciļņvārpstas. PIEZĪME Skatiet apkopes rokasgrāmatu un pārbaudiet izlīdzinājumu pie kloķa un primārā sadales zobrata perforatora atzīmēm. Pārbaudiet izlīdzinājumu pie kloķa un primārā sadales zobrata virsmām. Izmantojiet starplikas, kas iekļautas starpliku komplektā (daļa Nr. 25285-08), lai saglabātu izlīdzinājumu ±0,254 mm (0,010 collas). a. Tikai 1999.-2000.g. Dyna, 2000.g. Softail, 1999.-2000.g. Touring un 2001.g. EFI Touring modeļiem: Šie transportlīdzekļi saglabās oriģinālā stila primāro sadales ķēdi un zobratus, lai strādātu ar sadales vārpstas stāvokļa sensoru. Rullīšu stila ķēde un zobrati ŠAJĀ komplektā ir jāutilizē. Uzstādiet oriģinālo zobratu (daļa Nr. 25716-99) un starpliku uz aizmugurējās sadales vārpstas. Skatiet apkopes rokasgrāmatu. b. 2001.-2005.g. Dyna, 2001.-2006.g. Softail, 2002.-2006.g Touring un 2001.g. tikai Touring modeļi ar karburatoru: Šie transportlīdzekļi izmantos rullīšu stila ķēdi un zobratus, kas iekļauti ŠAJĀ komplektā. Biezāka starplika būs nepieciešama ar jauno rullīšu stila sadales vārpstas zobratu. Starpliku komplekts (daļa Nr. 25285-08, iegādāts atsevišķi) satur atbilstoša biezuma starplikas. Atlasiet jaunu starpliku, kas ir 0,508 mm (0,020 collas) biezāka par sākotnējo starpliku sākotnējai ķēdei
izlīdzināšanas novērtēšana, izmantojot biezuma diagrammas informāciju, kas sniegta starplikas komplektam pievienotajās instrukcijās. | |||||||||||||||||||||||||
| 21. | Uzstādiet pareiza stila primāro sadales ķēdi, kā norādīts 20. darbībā. Skatīt figūru 8. | |||||||||||||||||||||||||
| 22. | Uzstādiet primāro hidraulisko spriegotāju (6). Pievelciet stiprinājumus. Griezes moments: 10,2–13,6 N·m (90–120 in-lbs) a. Noņemiet bloķēšanas skavu no spriegotāja. |

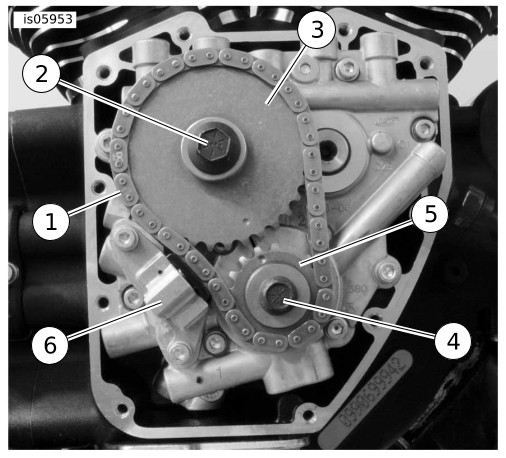

Attēls 8 Sadales atbalsta plāksnes montāža | ||||||||||||||||||||||||
| 23. | Izmantojiet jaunu sadales piedziņas zobrata atloka skrūvi un paplāksni (2) un jaunu kloķa atloka skrūvi un plakano paplāksni (4), kas iekļauta atsevišķi iegādātajā piedziņas zobratu fiksācijas komplektā (daļa Nr. 25533-99A). | |||||||||||||||||||||||||
| BRĪDINĀJUMS Izmantojiet vītnes hermētiķi, lai saglabātu skrūvju ar apcilni drošu fiksāciju. Vaļīga skrūve ar apcilni var radīt dzinēja darbības traucējumus, kas savukārt var izraisīt nāves gadījumus vai nopietnus miesas bojājumus. (00476c) | ||||||||||||||||||||||||||
| 24. | Uzstādiet jaunas atloku skrūves un paplāksnes šādi: a. Pārliecinieties, ka skrūvju un paplāksnes vītnes ir tīras un bez eļļas, pēc tam uz vītnēm uzklājiet Loctite 7649 tīrītāju/grunti.LOCTITE 7649 CLEANER/PRIMER (LOCTITE 7649 TĪRĪŠANAS LĪDZEKLIS/PAOTĒJUMS) (98968-99) b. Uzklājiet vītņu līmi uz atloku skrūvju vītnēm.LOCTITE 262 HIGH STRENGTH THREADLOCKER AND SEALANT (RED) (LOCTITE 262 AUGSTAS IZTURĪBAS VĪTNES LĪMVIELA UN HERMĒTIĶIS (SARKANS)) (94759-99) c. Uzklājiet plānu tīras motoreļļas kārtu abās plakanās paplāksnes pusēs. d. Sāciet skrūvēt mazāko atloka skrūvi ar plakanu paplāksni, lai nostiprinātu kloķa zobratu kloķvārpstas galā. e. Sāciet skrūvēt lielāku atloka skrūvi ar plakanu paplāksni, lai nostiprinātu primāro sadales zobratu pie sadales vārpstas gala. f. Paņemiet pareizo fiksācijas rīku pielietojumam: 1999.-2000.g. Dyna, 2000.g. Softail, 1999.-2000..g. Touring,
un 2001. gada EFI Touring modeļi: SCREAMIN' EAGLE SADALES VĀRPSTAS ZOBRATA BLOĶĒŠANAS RĪKS klusajām ķēdēm (daļa Nr. 94077-09). 2001.g.-2005.g. Dyna, 2001.g-2006.g. Softail, 2002.-2006.g.
Touring un 2001. gada Touring modeļi ar karburatoru: SCREAMIN' EAGLE KLOĶVĀRPSTAS/SADALES VĀRPSTAS ZOBRATA BLOĶĒŠANAS RĪKS rullīšu stila ķēdēm (daļa Nr. 94076-09). VISI modeļi: Novietojiet rīku starp kloķa un primārajiem sadales zobratiem, lai novērstu rotāciju. Instrumenta rokturis ir apzīmogots ar "CRANK" un "CAM", lai norādītu pareizu orientāciju. g. Pievelciet kloķa un primārā sadales zobrata atloka skrūves. Griezes moments: 20,3–15 N·m (15–11 ft-lbs) h. Atskrūvējiet katru atloka skrūvi vienu pilnu pagriezienu. i. Pievelciet kloķa atloka skrūvi līdz galīgajai griezes momenta vērtībai. Pievelciet. Griezes moments: 32,5 N·m (24 ft-lbs) j. Pievelciet primāro sadales zobrata atloka skrūvi līdz galīgajai griezes momenta vērtībai. Pievelciet. Griezes moments: 46 N·m (34 ft-lbs) k. Noņemiet zobrata bloķēšanas rīku. PIEZĪME Nomainiet oriģinālo sadales vāka blīvi ar jaunu sadales vāka blīvi no Sadales apkopes komplekta (daļa Nr. 17045-99D, nopērkama atsevišķi). | |||||||||||||||||||||||||
| 25. | Uzstādiet sadales vārpstas vāku. Skatiet apkopes rokasgrāmatu. PIEZĪME Pirms akumulatora vadu pievienošanas pārliecinieties, ka aizdedzes slēdzis ir pozīcijā OFF. | |||||||||||||||||||||||||
| BRĪDINĀJUMS Vispirms savienojiet pozitīvo (+) akumulatora kabeli. Ja pozitīvais kabelis (+) saskaras ar zemējumu, kad ir pievienots negatīvais (–) kabelis, radītās dzirksteles var izraisīt akumulatora sprāgšanu, nāvi vai smagas traumas. (00068a) | ||||||||||||||||||||||||||
| 26. | Pievienojiet akumulatora kabeļus; (vispirms pozitīvo kabeli). Skatiet apkopes rokasgrāmatu. a. Uz akumulatora spailēm uzklājiet plānu Harley-Davidson elektrisko kontaktu smērvielas (daļa Nr. 99861-02), vazelīna vai koroziju slāpējoša materiāla kārtu. | |||||||||||||||||||||||||
| 27. | Uzstādiet sēdekli. Pēc sēdekļa uzstādīšanas pavelciet to augšup, lai pārliecinātos, ka tas ir cieši nostiprināts. Skatiet apkopes rokasgrāmatu. |
