HIBRIDINĖS PASKIRSTYMO VELENŲ ATRAMINĖS PLOKŠTELĖS IR DIDELIO TŪRIO ALYVOS SIURBLIO KOMPLEKTAS
J053362025-02-01
BENDROJI INFORMACIJA
Lent 1. Bendroji informacija
Rinkiniai
Rekomenduojami įrankiai
Įgūdžių lygis(1)
25284-11
Apsauginiai akiniai, dinamometrinis veržliaraktis, "Loctite" (mėlyna ir raudona), "Loctite" valiklis / gruntas
(1) Reikia mokėti priveržti iki atitinkamo priveržimo momento, naudotis tam tikrais vidutinio sudėtingumo įrankiais bei metodais
RINKINIO TURINYS
Pav 1. Rinkinio turinys Hibridinės paskirstymo velenų atraminės plokštelės ir didelio tūrio alyvos siurblio komplektas
Lent 2. Rinkinio turinys Hibridinės paskirstymo velenų atraminės plokštelės ir didelio tūrio alyvos siurblio komplektas
Prieš pradėdami montuoti arba nuimdami detales nuo transporto priemonės, patikrinkite, ar komplekte yra visos nurodytos dalys.
Elementas
Kiekis
Aprašas
Dalies Nr.
Pastabos
1
1
Paskirstymo velenų atraminės plokštelės sąranka, hibridinė (įtraukti 2–5 elementai)
25400018
2
1
Nutekėjimo vožtuvas, alyvos siurblys (apėjimo vožtuvas)
26400–82 B
3
1
Nutekėjimo vožtuvo spyruoklė
26210-99
4
1
Ritininis kaištelis
601
5
1
Vamzdžio kištukas, 1/8 col NPT
Atskirai neparduodama
6
1
Guolio atraminė plokštė
12200018
7
4
Sraigtas, savisriegis
68042-99
8
1
Grandies tempimo tarpinė, pagrindinių pavaros paskirstymo velenų grandies
39968-06
9
2
Varžtas, suapvalinta galvutė "TORX"
940
10
1
Grandies tempimo tarpinė, antrinių pavaros paskirstymo velenų grandies
39969-06
11
2
Varžtas, šešiakampis lizdas galvutėje
4740A
12
1
Alyvos siurblio sąranka (įtraukti 13-18 elementai)
62400001
13
1
Korpuso sąranka, alyvos siurblys (įtrauktas 14 elementas)
Atskirai neparduodama
14
2
Rutuliukas
8873
15
1
Gerotoriaus sąranka, prapūtimas
Atskirai neparduodama
16
1
Gerotoriaus sąranka, slėgis
Atskirai neparduodama
17
2
Skiriamoji plokštelė, gerotorius
Atskirai neparduodama
18
1
Spyruoklė, skyriklis
40323-00
19
1
Pirminės pavaros komplektas (įtraukti 20-27 elementai)
25585-06
20
1
Paskirstymo velenų pavaros žvaigždė (34 dantys)
25728-06
21
1
Paskirstymo velenų pavaros žvaigždė (17 dantų)
25673-06
22
1
Pagrindinių paskirstymo velenų pavaros grandis
25675-06
23
1
Pavaros laikymo komplektas, paskirstymo velenų (įtraukti 24-27 elementai)
25566-06
24
1
Varžtas, šešiakampė flanšinė galvutė (3/8-24 sriegiai)
Atskirai neparduodama
25
1
Poveržlė, stora
6294
26
1
Varžtas, šešiakampė flanšinė galvutė (5/16-18 sriegiai)
Atskirai neparduodama
27
1
Poveržlė, termiškai apdorota
Atskirai neparduodama
Elementai, paminėti tekste, tačiau neįeinantys į komplektą
A
1
Tarpiklis, paskirstymo velenų pavaros žvaigždžių suvedimas (iš tarpiklio komplekto, įsigyjamas atskirai)
BENDROJI INFORMACIJA
Instrukcijų lapas taip pat pateikiamas elektroniniu būdu. Norėdami patikrinti, ar naudojate naujausią galimą versiją, atlikite vieną iš šių veiksmų:
  • Eikite į h-d.com/isheets
  • Nuskaitykite QR kodą viršutiniame kairiajame instrukcijų lapo kampe
PASTABA
Šiame instrukcijų lape gali būti papildomas vaizdo įrašas, padedantis montuotojui suprasti tam tikrą rinkinio dalį. Susietas vaizdo įrašas būtų šio instrukcijų lapo pabaigoje.
Modeliai
Informaciją apie tai, kuriems modeliams tai tinka, žr. Dalys ir priedai (P&A) mažmeninės prekybos kataloge arba dalių ir priedų katalogo skyriuje www.harley-davidson.com .
Su „Harley-Davidson“ klientų aptarnavimo centru galite susisiekti telefonu 1-800-258-2464 (tik JAV) arba 1-414-343-4056.
Montavimo reikmenys
Tinkamiems šio komplekto montavimo darbams reikia atskirai įsigyti toliau pateikiamus papildomus elementus:
Lent 3. Reikalingos papildomos dalys
Aprašas
Dalies numeris
Tarpiklio komplektas. PASTABA. Nereikia:
  • 1999-2000 "Dyna" modeliams,
  • 1999-2000 "Touring" modeliams,
  • 2000 "Softail" modeliams.
25285-08
Kumštelio techninių darbų komplektas
17045-99D
Pavaros dantračių laikymo komplektas
25533-99A
Paskirstymo velenų pavaros žvaigždė su išdrožomis
  • Tik 1999 m. "Dyna" ir "Touring" modeliams
25716-99
Paskirstymo veleno atraminės plokštės alyvos kontrolės komplektas
  • Tik 1999 m. "Dyna" ir "Touring" modeliams
94667-00
Tinkamiems šio komplekto montavimo darbams reikalingi šie įrankiai ir medžiagos:
ĮSPĖJIMAS
Vairuotojo ir keleivio saugumas priklauso nuo tinkamo šio rinkinio sumontavimo. Vadovaukitės atitinkamomis techninės priežiūros vadovo procedūromis. Jei patys procedūros atlikti negalite arba neturite tinkamų įrankių, tegu sumontuoja „Harley-Davidson“ pardavėjas. Netinkamai sumontavus šį rinkinį, galima sunkiai arba mirtinai susižaloti. (00333b)
PASTABA
Šiame instrukcijų lape yra pateikta nuorodų į informaciją iš techninės priežiūros vadovo. Šiems montavimo darbams atlikti reikalingas atitinkamų metų ir modelio motociklo techninės priežiūros vadovas, kurį galite gauti iš:
  • „Harley-Davidson“ prekybos atstovo.
  • H-D techninės priežiūros informacijos portalo, kuriame, įsigijus prenumeratą, teikiama informacija apie daugumą 2001 m. ir naujesnių modelių. Jei pageidaujate daugiau informacijos, žr. dažnai užduodamus klausimus apie prenumeratas .
PARUOŠIMAS
PASTABA
Transporto priemonės su apsaugos sirena:
  • patikrinkite, ar yra bekontaktis elektroninis raktas.
  • Uždegimo raktelį pasukite į padėtį IGNITION (uždegimas).
EFI modeliams:
ĮSPĖJIMAS
Norėdami, kad nebūtų purškiami degalų purslai, prieš atjungdami tiekimo liniją išleiskite orą iš aukšto slėgio degalų sistemos. Benzinas yra ypač degus ir labai sprogus, dėl to galima sunkiai arba mirtinai susižaloti. (00275a)
Vadovaudamiesi techninės priežiūros vadovo instrukcijomis, išvalykite degalų tiekimo sistemą nuo aukšto slėgio degalų ir nuimkite degalų tiekimo vamzdelį.
VISOMS transporto priemonėms:
ĮSPĖJIMAS
Kad transporto priemonė nebūtų netyčia užvesta (dėl to galima sunkiai arba mirtinai susižaloti), prieš atlikdami tolesnius veiksmus atjunkite akumuliatoriaus kabelius (pirmiausia neigiamą (–) kabelį). (00307a)
ĮSPĖJIMAS
Pirmiausia atjunkite neigiamą (-) akumuliatoriaus kabelį. Jei teigiamas (+) kabelis liečia žemę ir prijungtas neigiamas (-) kabelis, dėl susidariusių kibirkščių akumuliatorius gali sprogti, dėl to galima sunkiai arba mirtinai susižaloti. (00049a)
1. Nuimkite sėdynę. Žr. techninės priežiūros vadovą.
a. Išsaugokite visą sėdynės montavimo įrangą.
2. Atjunkite akumuliatoriaus laidus, neigiamą (-) laidą. Žr. techninės priežiūros vadovą.
Modeliams su karbiuratoriais:
ĮSPĖJIMAS
Benzinas gali ištekėti iš karbiuratoriaus degalų linijos, kai ji atjungiama nuo degalų vožtuvo jungties. Benzinas yra ypač degus ir labai sprogus, dėl to galima sunkiai arba mirtinai susižaloti. Nedelsdami sušluostykite išsipylusius degalus ir tinkamai išmeskite skudurus. (00256a)
1. Pasukite degalų tiekimo vožtuvą į IŠJUNGTĄ (OFF) padėtį.
2. Nuimkite degalų tiekimo liniją nuo vožtuvo.
IŠĖMIMAS
PASTABA
Tinkamiems šio komplekto montavimo darbams reikia nuimti ir sumontuoti paskirstymo veleno atraminę plokštę. Žr. techninės priežiūros vadovo instrukcijas, išskyrus išimtis, susijusias su paskirstymo veleno skyriaus komponentais:
  • Alkūninio veleno ir pirminės paskirstymo veleno žvaigždės flanšiniai varžtai yra specialiai sukietinti, o plokščios poveržlės yra specialaus skersmens ir turi šlifuotus paviršius. Montuodami šį komplektą naudokite TIK pavaros laikymo komplekto (Dalies Nr. 25533-99A) dalis.
  • Alkūninio veleno flanšiniai varžtai ir pagrindinio paskirstymo veleno flanšiniai varžtai NĖRA vienodi.
1. Nuimkite ir išmeskite alkūninio veleno flanšinius varžtus ir pirminės paskirstymo veleno žvaigždės flanšinius varžtus ir poveržles. Žr. techninės priežiūros vadovą.
2. Tik 1999 m. modeliams: Išimkite ir išmeskite šiuo metu sumontuotą paskirstymo velenų pavaros žvaigždę. Žr. techninės priežiūros vadovą.
3. VISIEMS modeliams: Nuimkite ir išardykite velenus nuo atraminės plokštės ir alyvos siurblio. Išmeskite atraminę plokštę ir alyvos siurblį. Žr. techninės priežiūros vadovą.
4. Tik 1999–2000 m. "Dyna", 2000 m. "Softail", 1999–2000 m. "Touring" ir 2001 m. "EFI Touring" modeliams: Patikrinkite velenų, grandinės, žvaigždžių ir grandinės įtempiklių nusidėvėjimą. Jei reikia, pakeiskite. Žr. techninės priežiūros vadovą.
5. Tik 2001-2005 "Dyna", 2001-2006 "Softail", 2002-2006 "Touring" ir 2001 karbiuratoriniams "Touring" modeliams: Patikrinkite velenų ir antrinio veleno grandinės nusidėvėjimą. Jei reikia, pakeiskite. Žr. techninės priežiūros vadovą.
a. Pirminio veleno grandinė, pirminės žvaigždės ir abu įtempikliai bus pakeisti naujais komponentais iš komplekto.
6. Visiems modeliams ir metams: Išmeskite kreiptuvą, nes jis nebus naudojamas.
MONTAVIMAS
1. VISI modeliai:Žr. 2 pav. Iš komplekto (Dalies Nr. 17045-99D, įsigyjamas atskirai) paimkite naują galinio veleno ritininių guolių komplektą (Dalies Nr. 8983) ir sumontuokite, kaip nurodyta 2 žingsnyje.
PASTABA
Žr. 3 pav. Jei veleno su išdrožomis išlindę per mažai, kad būtų galima sumontuoti žvaigždę, nedėkite tarpiklio (4) ir tęskite nuo 2e žingsnio. Vidiniam guolio žiedui pradėjus kontaktą su apdirbta zona, išimkite flanšinį varžtą (5), plokščiąją poveržlę (6) ir žvaigždę, tada sumontuokite naudodami tarpiklį (4). Kartokite 2e žingsnį, kad pilnai sumontuotumėte vidinį guolio žiedą.

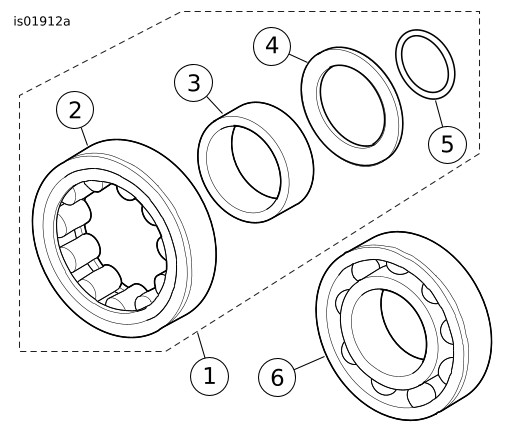

1Užpakalinio paskirstymo velenėlio ritininio guolio komplektas
2Ritininio guolio ir išorinio žiedo surinkimas.
3Guolio vidinis žiedas
4Atraminė poveržlė
5Sandarinimo žiedas
6Priekinio veleno rutulinis guolis
Pav 2. Paskirstymo velenėlių guoliai
1Vidinis žiedas
2Atraminė poveržlė
3Sandarinimo žiedas
4Tarpiklis
5Flanšinis varžtas
6Plokščia poveržlė
Pav 3. Naudodami paskirstymo velenų pavaros žvaigždę, sumontuokite vidinį guolio žiedą su O formos tarpine ir atramine poveržle
PRANEŠIMAS
Norėdami centruoti atraminę poveržlę, įsitikinkite, kad sandarinimo žiedas yra sumontuotas reljefiniame griovelyje. Jei atraminė poveržlė nesucentruota, galima pažeisti guolio separatorių ir variklį. (00473d)
2. Žr. 2 pav. Pagal toliau pateiktus nurodymus, ant galinio paskirstymo veleno sumontuokite O formos tarpinę (5), atraminę poveržlę (4) ir vidinį guolio žiedą:
a. Žr. 3 pav. Kad atraminė poveržlė (2) būtų tinkamai aptikta, į trinties mažinimo griovelį ant galinio paskirstymo veleno atplaišinio galo, tarp apdirbtos zonos ir antrinės paskirstymo veleno žvaigždės, sumontuokite O formos tarpinę (3). Netempkite ir nepažeiskite O formos tarpinės, nes ji nėra parduodama atskirai, tad dėl žalos gali tekti įsigyti naują galinio veleno ritininių guolių komplektą.
b. Atraminę poveržlę užstumkite ant užpakalinio paskirstymo veleno taip, kad ji įsicentruotų virš O formos tarpinės, esančios trinties mažinimo griovelyje.
c. Guolio vidinį žiedą (1) užstumkite ant užpakalinio paskirstymo veleno, kol įvyks kontaktas su apdirbtos zonos petimi.
d. Sumontuokite pirminio paskirstymo veleno žvaigždės tarpiklį (4), ir žvaigždę ant paskirstymo veleno, naudodami storesnę plokščiąją poveržlę (6) ir ilgą flanšinį varžtą (5) iš pavaros laikymo komplekto (Dalies Nr. 25533-99A, įsigyjama atskirai).
e. Ant paskirstymo veleno užvyniokite švarią techninę šluostę, kad galėtumėte jį tvirtai suimti ir apsaugotumėte savo ranką nuo aštrių žvaigždės briaunų. Veržkite flanšinį varžtą tol, kol guolio vidinis žiedas tvirtai susiglaus su atramine poveržle (2).
f. Patikrinkite, ar atraminė poveržlė užsifiksavo atitinkamoje vietoje ir jos neįmanoma pasukti. Pagal poreikius, veleną įdėkite į spaustuvus (su žalvariniais žiočių įdėklais) ir flanšinį varžtą priveržkite labiau, kol pasieksite pageidaujamą rezultatą.
g. Išimkite flanšinį varžtą, poveržlę, žvaigždę ir tarpiklį.
PASTABA
Žr. 2 pav. Priekiniai ir galiniai veleno guoliai yra skirtingi. Galinis guolis yra ritininis guolis, o priekinis guolis yra rutulinis guolis.
Guoliai gali būti spaudžiami, kad tilptų. Pagal poreikius, išvalykite guolio OD ir prieš montuodami užtepkite "Loctite 243" - mėlyno. Neleiskite junginiui patekti ant ritinių ar guolių ID.
3. Tik 1999 m. "Touring" ir "Dyna" modeliams: Patikrinę karterio versiją TAME komplekte, į apkabos veleno atraminę plokštę sumontuokite veleno atraminės plokštės alyvos kontrolės komplektą (Dalies Nr. 94667-00, įsigyjamas atskirai).
4. Žr. 2 pav. Pagal toliau pateiktus nurodymus, sumontuokite naują priekinio veleno rutulinį guolį (6) ir galinio veleno ritininį guolį (1) į veleno atraminę plokštę:
a. Žr. 4 pav. Pasiimkite "SCREAMIN' EAGLE" PASKIRSTYMO VELENO / PASKIRSTYMO VELENO GUOLIŲ IŠĖMIKLĮ / MONTUOKLĮ (Dalies Nr. 94085-09)
b. Antrinės paskirstymo velenų grandinės pusę nukreipę į viršų, paskirstymo velenų atraminę plokštę padėkite ant atraminio bloko (1), kad guolių išoriniai žiedai būtų tinkamai atremti. Atkreipkite dėmesį: vienas atraminio bloko kraštas yra su specialiu kontūru, pritaikytu grandinės kreiptuvų blokeliams, įlietiems į atraminę plokštę.
c. Naują guolį įcentruokite virš guolio kanalo, puse su raidėmis į viršų. Guolio spraustuko kreipiamąjį (3) veleną per guolį įstumkite į atraminio bloko angą.
d. Žr. 5 pav. Guolio spraustuką (1) įcentruokite po preso plunžeriu. Spraustuką spauskite tol, kol guolis (2) tvirtai susilies su atraminės angos dugnu paskirstymo veleno atraminėje plokštėje (3).
e. Pakartokite procedūrą antrojo guolio montavimui.
5. Ant guolių laikiklio plokštės keturių varžtų sriegių užtepkite sriegių klijų.LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BLUE) (vidutinio stiprio sriegių fiksavimo klijai ir sandariklis, mėlynas) (99642-97)
a. Pritvirtinkite guolio laikiklio plokštę prie veleno atraminės plokštės.
b. Veržkite varžtus skersai.
Sūkio momentas: 2,3–3,4 N·m (20–30 in-lbs)
c. Tik 2004 m. ir naujesniems modeliams: Patikrinkite, ar laikiklio plokštės anga tinkamai suvesta su antrinės paskirstymo velenų grandinės teptuvu.

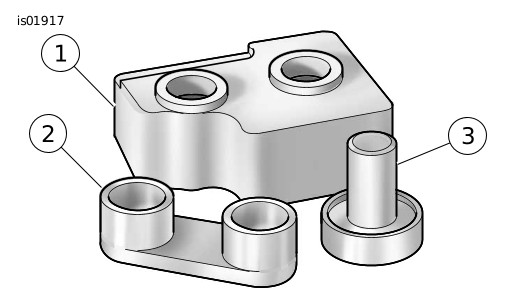

1Atraminis blokas
2Paskirstymo velenėlių spraustukas
3Guolio kreiptuvas / spraustukas
Pav 4. Paskirstymo veleno ir paskirstymo veleno guolių išėmiklis / montuoklis

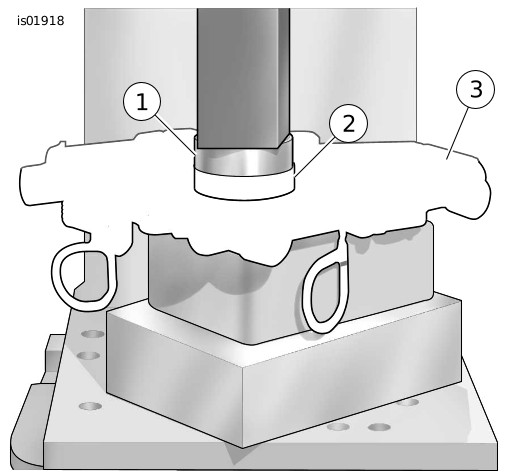

1Guolio kreiptuvas / spraustukas
2Guoliai
3Atraminė plokštė
Pav 5. Guolių presavimas į paskirstymo velenėlių atraminę plokštelę
6. Paskirstymo velenėlių atraminę plokštelę vėl uždėkite ant atraminio bloko (jei ji buvo nuimta). Blokas palaiko guolių vidinius žiedus, kai montuojami paskirstymo velenai.
7. Žr. 6 pav. Suveskite antrinių paskirstymo velenėlių žvaigždžių žymimąsias duobutes (ant motociklo išorėn nukreiptų paviršių).
a. Spalvotu žymekliu atsargiai pažymėkite perforavimo duobučių vietas ant į motociklo vidų nukreiptos žvaigdžių dantų pusės. Šis žymėjimas padeda suvesti paskirstymo velenus, kai jie spraudžiami į guolius.

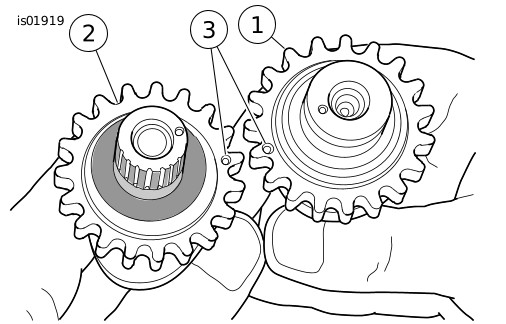

1Priekinis paskirstymo velenėlis
2Užpakalinis paskirstymo velenėlis
3Žymimosios duobutės
Pav 6. Žymimųjų duobučių, esančių ant paskirstymo velenėlių žvaigždžių dantų, suvedimas
8. Ant priekinės ir užpakalinės paskirstymo velenų žvaigždžių uždėkite antrinę paskirstymo velenų grandinę. Kad būtų išlaikyta originali grandinės sukimosi kryptis, spalvinės žymos ant grandinės, uždėtos išardymo metu, montuojant turi būti nukreiptos į priešingą pusę nuo paskirstymo velenų atraminės plokštės.
9. Uždėkite paskirstymo velenus ant priešingų grandinės galų ir įsitikinkite, kad spalvinės žymos, esančios ant į motociklo vidų nukreiptos žvaigdžių dantų pusės yra suvestos.
PASTABA
Presavimo procedūros metu jokiu būdu nesukeiskite paskirstymo velenų vietomis. Užpakalinis paskirstymo velenas, kurį galima atpažinti pagal galą su išdrožomis, turi spaustis į paskirstymo velenų atraminės plokštės gale esantį guolį.
10. Palaikydami paskirstymo velenėlių padėtį grandinėje taip, kad spalvinės žymos liktų deramai suvestos, jų galus su žvaigždėmis įstatykite į guolius.
11. Uždėkite paskirstymo veleno pavaros guolį ( Pav 4 , 2 elementas) tik ant priekinio paskirstymo veleno.
PRANEŠIMAS
Atlikdami presavimo procedūrą įtempiklio lizdą laikykite atokiau nuo grandinės, kad nepažeistumėte įtempiklio bloko. (00474b)
12. Įcentruokite priekinio paskirstymo veleno galą po presu ir lėtai spauskite tik tiek, kad priekinis paskirstymo velenas pradėtų spraustis į priekinio paskirstymo veleno guolio ID.
PRANEŠIMAS
Įsitikinkite, kad atliekant presavimo procedūrą galinis kumštelinis velenas sulygiuotas. Netinkamai sulygiavus, vidinis guolio žiedas gali stabdyti guolio rutulius ir pažeisti guolį. (00475b)
13. Presu lėtai spauskite priekinį paskirstymo veleną, tuo pat metu atitinkamai judindami užpakalinį paskirstymo veleną, kad ant jo esantis guolio vidinis žiedas įsmuktų tarp guolio ritinėlių.
14. Kai užpakalinio paskirstymo veleno guolio vidinis žiedas pradeda spraustis į ritininį guolį, spauskite jį toliau, kol priekinis paskirstymo velenas bus įstatytas iki galo. Pagal poreikius, pirštais spauskite užpakalinio paskirstymo veleno viršų, kad visas mechanizmas liktų tiesus, iki guolio vidinis žiedas įsispraus į galutinę padėtį ritininiame guolyje.
15. Patikrinkite, veleno į veleną sinchronizaciją liniuote palei perforavimo žymas. Žr. techninės priežiūros vadovą.
16. Į griovelį priekinio paskirstymo veleno gale sumontuokite naują atraminį žiedą.
17. Žr. 7 pav. Įsitikinkite, kad pirminiai ir antriniai velenų grandinės įtempikliai yra sumontuoti taip, kaip parodyta. Dėl netinkamo surinkimo įtempikliai tinkamai neveiks.
PASTABA
Pakeiskite originalią paskirstymo velenų atraminės plokštės į karterį O formos tarpinę nauja (Dalies Nr. 11301), iš paskirstymo veleno darbų komplekto (Dalies Nr. 17045-99D, įsigyjamas atskirai).
a. Sumontuokite antrinį veleno grandinės įtempiklį. Priveržkite tvirtinimo detales.
Sūkio momentas: 10,2–13,6 N·m (90–120 in-lbs)
b. Nuimkite fiksavimo spaustuką nuo įtempiklio.
18. Pakeiskite originalų alyvos siurblį sumontuodami naują paskirstymo velenų atraminės plokštės su alyvos siurbliu komplektą. Žr. techninės priežiūros vadovą.
19. Ant užpakalinio paskirstymo veleno išdrožų užtepkite ploną sluoksnį švarios variklinės alyvos.
1Antrinio veleno grandinės įtempiklis
2Pirminio veleno grandinės įtempiklis
3Stūmoklis
4Spyruoklė
5Trinkelė
Pav 7. Pirminiai ir antriniai velenų grandinės įtempikliai
20. Ant užpakalinio paskirstymo velenėlio uždėkite žvaigždę su išdrožomis.
PASTABA
Vadovaudamiesi techninės priežiūros vadovu patikrinkite alkūninio veleno ir pirminės veleno žvaigždės perforavimo žymas.
Patikrinkite, ar gerai suvesti alkūninio veleno žvaigždės ir pirminės paskirstymo velenų žvaigždės paviršiai. Naudokite tarpiklius, pateiktus tarpiklių komplekte (Dalies Nr. 25285-08), kad būtų išlaikytas ±0,254 mm (0,010 colio) suvedimas.
a. Tik 1999–2000 m. "Dyna", 2000 m. "Softail", 1999–2000 m. "Touring" ir 2001 m. "EFI Touring" modeliams: Šiose transporto priemonėse pirminių velenų grandinės ir žvaigždės išlieka originalaus stiliaus, kad veiktų su paskirstymo veleno padėties sensoriumi. Ritininio stiliaus grandinės ir žvaigždės, esančios ŠIAME komplekte turi būti išmetamos. Ant galinio paskirstymo veleno sumontuokite originalią žvaigdžę su išdrožomis (Dalies Nr. 25716-99) ir tarpiklį. Žr. techninės priežiūros vadovą.
b. Tik 2001-2005 "Dyna", 2001-2006 "Softail", 2002-2006 "Touring" ir 2001 karbiuratoriniams "Touring" modeliams: Šios transporto priemonės naudos ritininio stiliaus grandinę ir žvaigždes, įtrauktas į ŠĮ komplektą. Naujai ritininio stiliaus paskirstymo veleno žvaigždei reikės storesnio tarpiklio. Tinkamo storio tarpiklius rasite tarpiklių komplekte (Dalies Nr. 25285-08, įsigyjamas atskirai). Pasirinkite naują tarpiklį, 0.508 mm (0.020 col) storesnį, nei originalas, skirtą pirminiam grandinės suvedimo įvertinimui, tam naudokites storio diagramos informacija, pateikta tarpiklio komplekto instrukcijose.
21. Sumontuokite tinkamo stiliaus pirminę veleno grandinę, kaip nurodyta 20 žingsnyje. Žr. 8 pav.
22. Sumontuokite pirminį hidraulinį įtempiklį (6). Priveržkite tvirtinimo detales.
Sūkio momentas: 10,2–13,6 N·m (90–120 in-lbs)
a. Nuimkite fiksavimo spaustuką nuo įtempiklio.

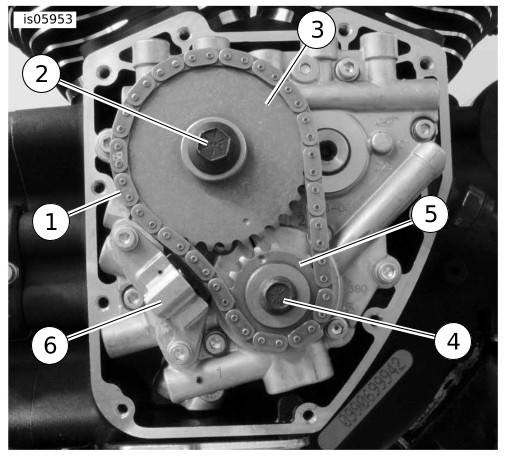

1Saitas
2Galinės veleno žvaigdžės varžtas (didelis) ir plokščia poveržlė
3Galinio veleno žvaigždė
4Alkūninio veleno varžtas (mažas) ir plokščia poveržlė
5Alkūninio veleno žvaigždė
6Pirminio veleno grandinės įtempiklis
Pav 8. Veleno atraminės plokštės surinkimas
23. Naudokite naujus paskirstymo velenų pavaros žvaigždės flanšinį varžtą ir poveržlę (2) ir naujus alkūninio veleno flanšinį varžtą ir plokščią poveržlę (4), pateiktus paskirstymo velenų pavaros laikymo komplekte (Dalies Nr. 25533-99A), įsigytame atskirai.
ĮSPĖJIMAS
Patepkite fiksavimo klijais „Threadlocker“, kad išlaikytumėte apkabos apkrovą, veikiančią jungės varžtą. Atsilaisvinus jungės varžtui variklis gali sugesti, dėl to galima mirtinai arba sunkiai susižaloti. (00476c)
24. Pagal toliau pateiktus nurodymus, sumontuokite naujus flanšinius varžtus ir poveržles:
a. Įsitikinkite, kad varžtų ir poveržlių sriegiai yra švarūs ir be alyvos, tada ant sriegių užtepkite "Loctite 7649" Valiklio/Grunto.LOCTITE 7649 CLEANER/PRIMER (valiklis / gruntas) (98968-99)
b. Ant flanšinio varžto sriegių užtepkite sriegių klijų.LOCTITE 262 HIGH STRENGTH THREADLOCKER AND SEALANT (RED) (didelio stiprio sriegių fiksavimo klijai ir sandariklis, raudonas) (94759-99)
c. Ant plokščiųjų poveržlių abiejų pusių užtepkite ploną sluoksnį švarios variklinės alyvos.
d. Mažesnį flanšinį varžtą su plokščiąja poveržle pradėkite sukti į alkūninio veleno galą, kad pritvirtintumėte alkūninio veleno žvaigždę.
e. Didesnį flanšinį varžtą su plokščiąja poveržle pradėkite sukti į paskirstymo velenėlio galą, kad pritvirtintumėte paskirstymo velenėlių pirminę žvaigždę.
f. Pasiimkite tinkamą fiksavimo įrankį darbams: Skirta 1999-2000 "Dyna", 2000 "Softail", 1999-2000 "Touring", ir 2001 m. "EFI Touring" modeliams: "SCREAMIN' EAGLE" PASKIRSTYMO VELENO ŽVAIGŽDĖS FIKSAVIMO ĮRANKIS tylioms grandinėms (Dalies Nr. 94077-09). Skirta 2001–2005 m. "Dyna", 2001–2006 m. "Softail", 2002–2006 m. "Touring ir 2001 m. karbiuratoriniams "Touring" modeliams: "SCREAMIN' EAGLE" ALKŪNINIO VELENO / ALKŪNINIO VELENO ŽVAIGŽDĖS FIKSAVIMO ĮRANKIS, skirtas ritininio stiliaus grandinėms (Dalies Nr. 94076-09). VISIEMS modeliams: Įtaisykite įrankį tarp alkūninio veleno ir pirminių velenų žvaigždių, kad neleistumėte jiems suktis. Kad kryptis būtų teisinga, ant įrankio rankenos yra įspausti užrašai "CAM" (paskirstymo velenas) ir "CRANK" (alkūninis velenas).
g. Priveržkite alkūninio veleno ir pirminės veleno žvaigždės flanšinius varžtus.
Sūkio momentas: 20,3–15 N·m (15–11 ft-lbs)
h. Atlaisvinkite abu flanšinius varžtus per vieną apsisukimą.
i. Priveržkite alkūninio veleno flanšinį varžtą iki galutinės sukimo momento vertės. Priveržkite.
Sūkio momentas: 32,5 N·m (24 ft-lbs)
j. Priveržkite paskirstymo veleno žvaigždės flanšinį varžtą iki sukimo momento galutinės vertės. Priveržkite.
Sūkio momentas: 46 N·m (34 ft-lbs)
k. Nuimkite žvaigždės fiksavimo įrankį.
PASTABA
Pakeiskite originalią veleno dangtelio tarpinę nauja, iš paskirstymo veleno darbų komplekto (Dalies Nr. 17045-99D, parduodamas atskirai).
25. Sumontuokite veleno gaubtą. Žr. techninės priežiūros vadovą.
PASTABA
Prieš prijungdami akumuliatoriaus laidus patikrinkite, ar uždegimo raktelis nustatytas į padėtį OFF (išjungta).
ĮSPĖJIMAS
Pirmiausia prijunkite teigiamą (+) akumuliatoriaus kabelį. Jei teigiamas (+) kabelis liečia žemę ir prijungtas neigiamas (-) kabelis, dėl susidariusių kibirkščių akumuliatorius gali sprogti, dėl to galima sunkiai arba mirtinai susižaloti. (00068a)
26. Pritvirtinkite akumuliatoriaus laidus (pradedant teigiamu). Žr. techninės priežiūros vadovą.
a. Ant akumuliatoriaus kontaktų užtepkite ploną sluoksnį "Harley-Davidson" elektros kontaktų tepalo (Dalies Nr. 99861-02), techninio vazelino arba koroziją stabdančios medžiagos.
27. Sumontuokite sėdynę. Sumontavę sėdynę, patraukite ją, kad įsitikintumėte, jog įsitvirtinusi. Žr. techninės priežiūros vadovą.
