KITS DE MONTAGE DE PIQUETS D'AUTOROUTE À ANGLE
J028372025-01-30
INFORMATIONS GÉNÉRALES
Tableau 1. Informations générales
Kits | Outils suggérés | Niveau de compétence(1) |
|---|---|---|
50829-07A, 50830-07A, 50500167, 50500168 | Lunettes de protection, clé dynamométrique, Loctite 243 (bleu) |  |
(1) Le serrage au couple de serrage ou l'utilisation d'autres outils et techniques modérés est nécessaire
CONTENU DU KIT

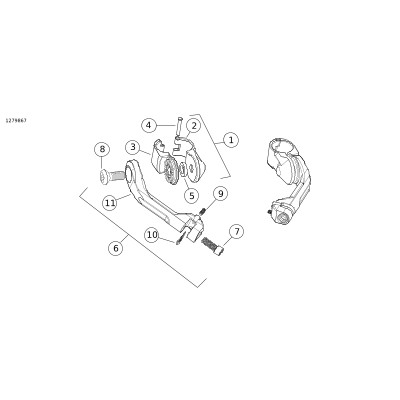

Figure 1. Contenu du kit : Kit de montage du repose-pied de protection de moteur
Tableau 2. Contenu du kit : Kit repose-pied conducteur
 | Vérifier que tous les éléments du kit sont présents avant d’installer ou de déposer des éléments du véhicule. | ||||
|---|---|---|---|---|---|
Article | Qté | Description | No de pièce | Notes | |
 | 1 | 2 | Assemblage, collier de montage (comprend les éléments 2-5) | 50833-07 | Kits : 50829-07A, 50830-07A |
| 50500173 | Kits : 50500167, 50500168 | |||
| 2 | 2 | Collier, montage (femelle) | Non vendue séparément | |
| 3 | 2 | Collier, montage (mâle) | Non vendue séparément | |
| 4 | 2 | Goupille, charnière | Non vendue séparément | |
| 5 | 2 | Rondelle, 9/16 po | 6459 | |
| 6 | 2 | Assemblage, extension de piquets, longue (comprend les articles 7 à 11) | 50918-03A | Kit : 50829-07A |
| 50500171 | Kit : 50500167 | |||
| 2 | Assemblage, extension de piquet, courte (comprend les articles 7 à 11) | 50927-03A | Kit : 50830-07A | |
| 50500172 | Kit : 50500168 | |||
| 7 | 2 | Vis | 10200917 | Kits : 50829-07A, 50830-07A |
| 10200100 | Kits : 50500167, 50500168 | |||
| 8 | 2 | Vis | Non vendue séparément | |
| 9 | 2 | Vis de réglage, 10-24 | 3338 | |
| 10 | 2 | Rondelle à ressort en D, 3/8 po | 50912-72 | |
| 11 | 2 | Bras, coudé, long | Non vendue séparément | |
GÉNÉRALITÉS
La feuille d’instructions est également disponible en version électronique. Pour vérifier que vous utilisez la version la plus récente disponible, effectuez l’une des opérations suivantes :
- Allez à h-d.com/isheets.
- Scannez le QR code dans le coin supérieur gauche de la feuille d’instructions
REMARQUE
Cette fiche d’instructions peut comporter une vidéo supplémentaire pour aider l’installateur à clarifier une certaine partie du montage. Une vidéo liée se trouve à la fin de cette fiche d’instructions.
Modèles
Pour en savoir plus sur la compatibilité du modèle, voir le catalogue Pièces et accessoires (P&A) de vente au détail ou la section Pièces et accessoires de www.harley-davidson.com .
Contacter le Harley-Davidson Customer Support Center au 1-800-258-2464 (États-Unis uniquement) ou 1-414-343-4056.
Exigences relatives à la pose
Ce kit nécessite l'installation d'un jeu de repose-pieds à montage mâle.
AVERTISSEMENTLa sécurité du conducteur et du passager dépend de la pose correcte de ce kit. Si l'opérateur ne possède pas les compétences requises ou les outils appropriés pour effectuer la procédure, la pose doit être confiée à un concessionnaire Harley-Davidson. Une pose incorrecte de ce kit risque de causer la mort ou des blessures graves. (00308b)
POSE
AVERTISSEMENTPositionner les appui-pieds de façon que le conducteur puisse actionner les commandes au pied sans interférence. Toute entrave dans l’accès aux commandes au pied peut causer une perte de contrôle qui pourrait conduire à la mort ou des blessures graves. (00313a)
AVERTISSEMENTMonter les appuie-pieds de façon à ce qu'ils ne touchent pas le sol dans les virages. Des appui-pieds qui touchent le sol dans les virages peuvent entraîner la perte de contrôle, ce qui conduirait à la mort ou des blessures graves. (00458c)
| 1. | Déterminer la hauteur de montage des repose-pieds sur la protection de moteur. Marquer l'emplacement, si nécessaire. | |
| 2. | Voir la figure 1. Positionner les colliers de montage de l'ensemble des colliers de montage (1) autour de la protection de moteur à la hauteur souhaitée. a. Installer la tête de l'axe de charnière vers le haut et la face « dentée » du collier vers le bras coudé. | |
| 3. | À l'aide de la vis (8), installer le bras coudé avec la rondelle (5) positionnée entre les « oreilles » du collier. | |
| 4. | Positionner le bras coudé de façon à permettre au repose-pied de pivoter vers le haut et vers l'arrière de la moto. Serrer à la main. | |
| 5. | Installer la rondelle à ressort en D (10) à l'intérieur du bras coudé avec le bord droit du « D » vers l'intérieur du support. a. Maintenir la rondelle en place et faire glisser le repose-pied (vendu séparément) en position. b. Appliquer deux ou trois gouttes de frein-filet sur le filetage de la vis.LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (FREIN FILET ET PRODUIT D'ÉTANCHÉITÉ D'INTENSITÉ MOYENNE LOCTITE 243) (BLEU) (99642-97) c. Installer la vis sur le repose-pied. Serrer. Couple : 26 N·m (19 ft-lbs) Vis à tête TORX | |
| 6. | Installer la vis de réglage (9) dans le trou inférieur à l'arrière de la zone de la chape du bras coudé. a. Régler l'angle des repose-pieds en modifiant la profondeur de la vis de réglage. b. Répéter les étapes 1 à 5 pour le côté opposé. | |
| AVERTISSEMENT Si l'emplacement de montage d'appui-pied augmente la largeur de la moto, maintenir une distance adéquate entre la moto et les personnes ou les objets voisins. Si une distance adéquate n'est pas maintenue, cela pourrait causer la mort ou des blessures graves. (00314a) | ||
| 7. | Positionner les repose-pieds de manière symétrique. a. Serrer fermement chaque assemblage jusqu'à ce qu'il ne soit plus possible de le faire tourner sur la protection de moteur avec une pression raisonnable du pied. b. Ne pas dépasser 55-60 pi-lbs (75-81 Nm) sur la vis (8). |
| 1 | Ensemble d'appui-pied |
| 2 | Protection de moteur |
Figure 2. Installation des repose-pieds sur la protection de moteur
