KOMPLET HIBRIDNE ODMIČNE PLOŠČE IN VISOKOZMOGLJIVE OLJNE ČRPALKE
J053362025-02-01
SPLOŠNE INFORMACIJE
Preglednica 1. Splošne informacije
Kompleti
Priporočeno orodje
Nivo znanja(1)
25284-11
Zaščitna očala, navorni ključ, Loctite (modro in rdeče), čistilo/temeljni premaz Loctite
(1) Nujno je privijanje do maksimalnega navora ter druga srednje zahtevna orodja in tehnike
VSEBINA KOMPLETA

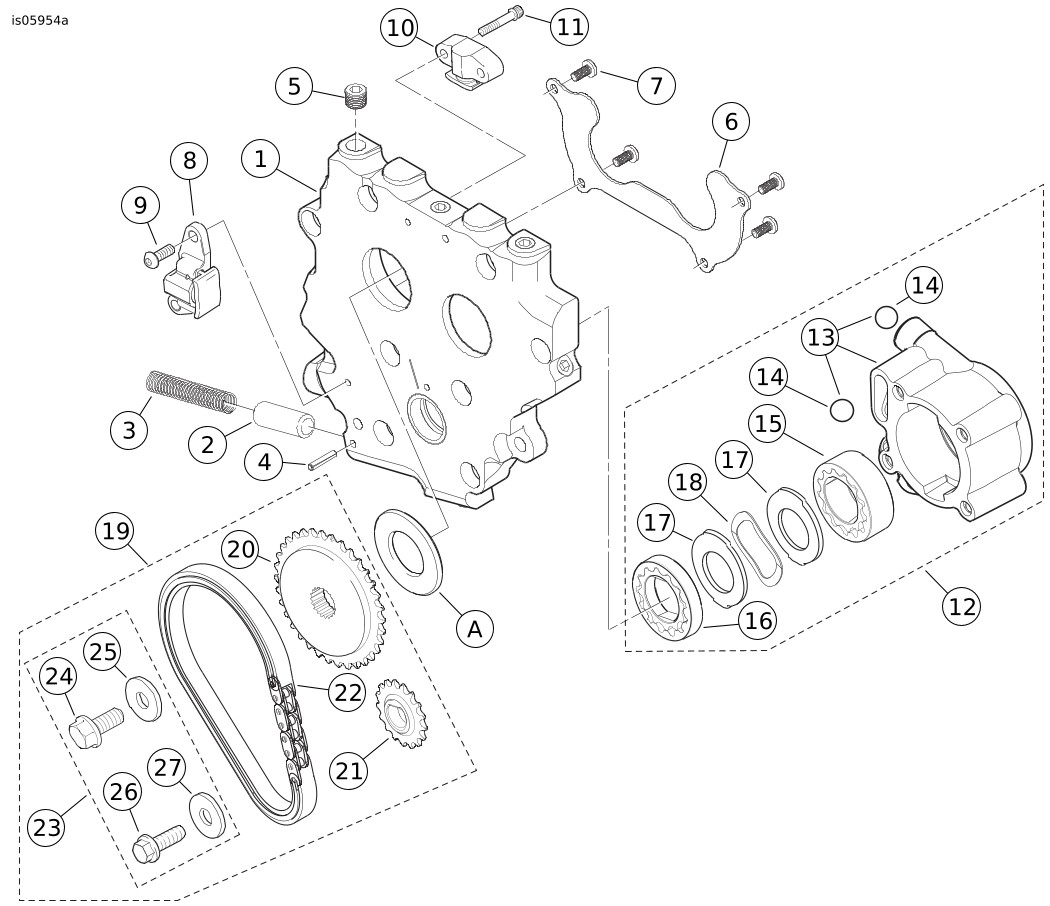

Slika 1. Vsebina kompleta: Komplet hibridne odmične plošče in visokozmogljive oljne črpalke
Preglednica 2. Vsebina kompleta: Komplet hibridne odmične plošče in visokozmogljive oljne črpalke
Pred nameščenjem ali odstranjevanjem delov iz vozila preverite, ali komplet vsebuje vse elemente.
Del
Količina
Opis
Št. dela
Opombe
1
1
Sklop odmične plošče, hibridni (vključuje elemente 2-5)
25400018
2
1
Sprostilni ventil, oljna črpalka (obnodni ventil)
26400-82 B
3
1
Vzmet, sprostilni ventil
26210-99
4
1
Valjčni zatič
601
5
1
Cevni čep, 1/8 palca NPT
Ni naprodaj ločeno
6
1
Zadrževalna plošča ležaja
12200018
7
4
Vijak, samozaporni
68042-99
8
1
Napenjalnik verige, primarna pogonska veriga odmikača
39968-06
9
2
Vijak, gumbna glava TORX
940
10
1
Napenjalnik verige, sekundarna pogonska veriga odmikača
39969-06
11
2
Vijak, inbus glava
4740A
12
1
Sklop oljne črpalke (vključuje elemente 13-18)
62400001
13
1
Sklop ohišja, oljna črpalka (vključuje postavko 14)
Ni naprodaj ločeno
14
2
Kroglica
8873
15
1
Sklop gerotorja, čiščenje
Ni naprodaj ločeno
16
1
Sklop gerotorja, tlak
Ni naprodaj ločeno
17
2
Ločilna plošča, gerotor
Ni naprodaj ločeno
18
1
Vzmet, ločevalnik
40323-00
19
1
Komplet primarnega pogona (vključuje elemente 20-27)
25585-06
20
1
Zobnik, odmični pogon (34 zob)
25728-06
21
1
Zobnik, odmični pogon (17 zob)
25673-06
22
1
Veriga, primarni pogon odmikača
25675-06
23
1
Komplet za zadrževanje zobnika, odmični pogon (vključuje elemente 24-27)
25566-06
24
1
Vijak, šesterokotna prirobnična glava (navoj 3/8-24)
Ni naprodaj ločeno
25
1
Podložka, debela
6294
26
1
Vijak, šesterokotna prirobnična glava (navoj 5/16-18)
Ni naprodaj ločeno
27
1
Podložka, toplotno obdelana
Ni naprodaj ločeno
Elementi, navedeni v besedilu, ki niso vključeni v komplet
A
1
Distančnik, poravnava zobnika odmičnega pogona (iz kompleta distančnikov, ločen nakup)
SPLOŠNO
Navodila so na voljo tudi v elektronski obliki. Če želite preveriti, ali uporabljate najnovejšo različico, ki je na voljo, storite nekaj od tega:
  • Obiščite h-d.com/isheets.
  • Optično preberite QR kodo v zgornjem levem kotu navodil
OPOMBA
Ta navodila lahko vsebujejo dodatni video, ki bo inštalaterju pomagal pri razjasnitvi določenega dela sklopa. Povezani videoposnetek bi bil na koncu tega navodila.
Modeli
Za informacije o prileganju modelu glejte maloprodajni katalog Deli in dodatna oprema (P&A) ali razdelek Deli in dodatki na www.harley-davidson.com .
Obrnite se na Center za podporo strankam Harley-Davidson na številki 1-800-258-2464 (samo ZDA) ali 1-414-343-4056.
Zahteve za vgradnjo
Za pravilno namestitev tega kompleta je potreben ločen nakup naslednjih artiklov:
Preglednica 3. Potrebni dodatni deli
Opis
Številka dela
Komplet distančnikov. OPOMBA. Ni potrebno za:
  • Modele Dyna 1999-2000,
  • Modele Touring 1999-2000,
  • Modele Softail 2000.
25285-08
Servisni komplet za odmikač
17045-99D
Komplet za zadrževanje pogonskega zobnika
25533-99A
Zobnik z lamelnim pogonom odmikača
  • Samo modeli Dyna in Touring 1999
25716-99
Komplet za nadzor olja na podporni plošči odmikača
  • Samo modeli Dyna in Touring 1999
94667-00
Za pravilno namestitev tega kompleta je prav tako potreba uporaba naslednjega orodja in materialov:
OPOZORILO
Varnost voznika in sopotnika je odvisna od pravilne namestitve tega sklopa. Uporabite ustrezne postopke iz navodil za servisiranje. Če sami ne zmorete opraviti postopka ali nimate ustreznega orodja, naj montažo opravi serviser Harley-Davidson. Napačna montaža tega sklopa lahko povzroči hude poškodbe ali smrt. (00333b)
OPOMBA
Ta list z navodili se nanaša na informacije iz servisnega priročnika. Za to namestitev je potreben servisni priročnik za ustrezen letnik in model motocikla, ki je na voljo pri:
  • trgovcu z vozili Harley-Davidson.
  • Servisni informacijski portal H-D, dostop na podlagi naročnine na voljo za večino modelov letnik 2001 in novejše. Za več informacij glejte Pogosto postavljena vprašanja o naročninah .
PRIPRAVITE
OPOMBA
Za vozila, opremljena z varnostno sireno:
  • Prepričajte se, da imate daljinski upravljalnik.
  • Obrnite kontaktno ključavnico v položaj IGNITION (VŽIG).
Za modele EFI:
OPOZORILO
Preden izključite dovod, iz sistema očistite gorivo pod visokim pritiskom, da preprečite brizganje bencina. Bencin je izjemno vnetljiv in visoko eksploziven, kar lahko povzroči hude poškodbe ali smrt. (00275a)
Po navodilih v servisnem priročniku sperite dovod goriva za bencin pod visokim tlakom in odstranite dovod goriva.
Za VSA vozila:
OPOZORILO
Pred nadaljevanjem izključite kable akumulatorja (najprej negativni kabel (-)), da preprečite nenameren vklop motocikla, ki lahko povzroči hude poškodbe ali smrt. (00307a)
OPOZORILO
Najprej izklopite negativni kabel (-) akumulatorja. Če se pozitivni kabel (+) dotakne tal, ko je negativni kabel (-) priključen, lahko iskre povzročijo eksplozijo akumulatorja, kar lahko povzroči hude poškodbe ali smrt. (00049a)
1. Odstranite sedež. Glejte servisni priročnik.
a. Shranite vso železnino za montažo sedeža.
2. Odklopite kable akumulatorja, negativni (-) kabel. Glejte servisni priročnik.
Za modele z uplinjačem:
OPOZORILO
Ko vod izključite iz nastavka ventila za gorivo, lahko iz njega izteka bencin. Bencin je izjemno vnetljiv in visoko eksploziven, kar lahko povzroči hude poškodbe ali smrt. Nemudoma pobrišite polit bencin in odstranite krpo na ustrezen način. (00256a)
1. Ventil za dovod goriva obrnite v položaj IZKLOP.
2. Odstranite cev za gorivo iz ventila.
ODSTRANJEVANJE
OPOMBA
Za namestitev tega kompleta je potrebna odstranitev in ponovna namestitev podporne plošče odmikača. Za navodila glejte servisni priročnik, z naslednjimi izjemami glede sestavnih delov predela odmikača:
  • Prirobna vijaka zagonske ročice in primarnega odmičnega verižnika sta posebej ojačana, ploske podložke pa imajo poseben premer ter brušene površine. Pri nameščanju tega kompleta uporabite SAMO dele, ki so priloženi kompletu za zadrževanje pogonskega zobnika (št. dela 25533-99A, naprodaj ločeno).
  • Prirobnični vijaki zobnika ročice in prirobnični vijaki primarnega odmičnega zobnika NISO zamenljivi.
1. Odstranite in zavrzite prirobne vijake zagonske ročice in podložke primarnega verižnika odmikača. Glejte servisni priročnik.
2. Samo za modele iz leta 1999: Odstranite in zavrzite trenutno nameščen zobnik odmičnega pogona. Glejte servisni priročnik.
3. Za VSE modele: Odstranite in razstavite odmikače s podporne plošče in oljne črpalke. Zavrzite podporno ploščo in oljno črpalko. Glejte servisni priročnik.
4. Samo za modele Dyna 1999-2000, Softail 2000, Toring 1999-2000 in EFI Touring 2001: Preverite obrabo odmikačev, verige, zobnikov in napenjalnikov verige. Po potrebi zamenjajte. Glejte servisni priročnik.
5. Samo za modele Dyna 2001-2005, Softail 2001-2006, Toring 2002-2006 in Touring z uplinjačem 2001: Preverite obrabo odmikačev in sekundarne odmične verige. Po potrebi zamenjajte. Glejte servisni priročnik.
a. Primarna odmična veriga, primarni zobniki in oba napenjalnika bodo zamenjani z novimi komponentami iz kompleta.
6. Za VSE modele in letnike: Vodnik zavrzite, ker ga ne boste uporabljali.
MONTAŽA
1. VSI modeli:Glejte sliko 2. Vzemite nov komplet ležaja zadnjega odmičnega valja (št. dela. 8983) iz kompleta za servisiranje odmikača (št. dela 17045-99D, ločen nakup), in ga namestite, kot je navedeno v 2. koraku.
OPOMBA
Glejte sliko 3. Če ni izpostavljen dovolj velik del ožlebljene gredi, podložke (4) ne namestite in nadaljujte na korak 2e. Ko se notranje vodilo ležaja prilega strojno obdelanemu območju, odstranite prirobnični vijak (5), plosko podložko (6) in zobnik, nato pa sestavite z uporabo distančnika (4). Ponovite korak 2e, da v celoti namestite notranje vodilo ležaja.

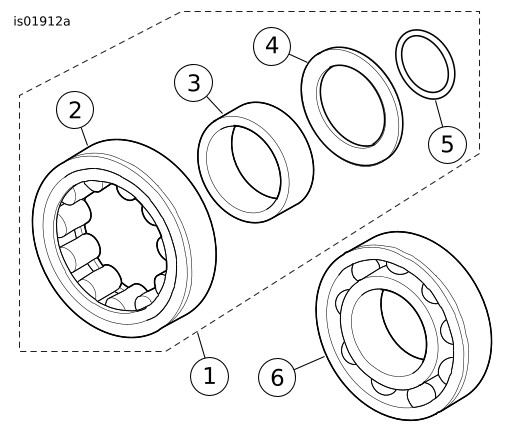

1Komplet valjčnega ležaja zadnjega odmikača
2Sklop valja ležaja in zunanjega vodila
3Notranje vodilo ležaja
4Potisna podložka
5Tesnilni obroč
6Kroglični ležaj sprednjega odmikača
Slika 2. Ležaji odmikača

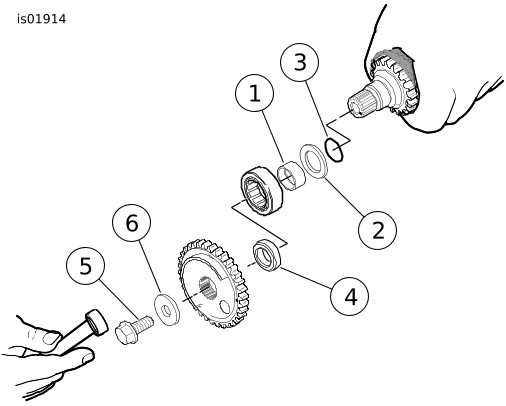

1Notranje vodilo
2Potisna podložka
3Tesnilni obroč
4Distančnik
5Prirobnični vijak
6Ploska podložka
Slika 3. Namestite notranje vodilo ležaja z O-obročem in potisno podložko z uporabo zobnika odmičnega pogona
OPOMBA
Pri centriranju tlačne podložke se prepričajte, da je o-obroč nameščen na utor za sproščanje. Če tlačna podložka ni centrirana, se lahko motor in kletka ležaja poškodujeta. (00473d)
2. Glejte sliko 2. Namestite O-obroč (5), potisno podložko (4) in notranje vodilo ležaja (3) na zadnjo odmično gred na naslednji način:
a. Glejte sliko 3. Za pravilno namestitev potisne podložke (2) namestite O-obroč (3) v brusilni razbremenilni utor na zavojnem koncu zadnje odmične gredi med strojno obdelanim območjem in sekundarnim odmičnim zobnikom. Ne raztezajte ali zlomite O-obroča, saj O-obroč ni v ločeni prodaji, poškodbe pa bodo zahtevale nakup novega kompleta valjčnega ležaja zadnjega odmikača.
b. Potisnite potisno podložko navzdol po zadnji odmični gredi, dokler ni sredinsko poravnana nad O-obročem v utoru zmanjševanje trenja.
c. Potisnite notranje vodilo ležaja (1) navzdol po zadnji odmični gredi, dokler se ne dotakne ramena strojno obdelanega območja.
d. Namestite distančnik primarnega odmičnega zobnika (4) in zobnik na odmično gred ter pritrdite z debelejšo ploščato podložko (6) in dolgim prirobničnim vijakom (5) iz kompleta za pritrditev pogonskega zobnika (št. dela 25533-99A, ločen nakup).
e. Ovijte čisto krpo okoli odmične gredi, da dobite trden oprijem in zaščitite roke pred ostrimi robovi zobnika. Pritrdite prirobnični vijak, dokler se notranje vodilo ležaja trdno ne dotakne potisne podložke (2).
f. Preverite, ali je potisna podložka zaklenjena in se ne more vrteti. Če je potrebno, namestite gred v primež z uporabo medeninastih čeljustnih vstavkov in prirobni vijak dodatno zategnite, da dosežete želeni rezultat.
g. Odstranite prirobni vijak, podložko, verižnik in distančnik.
OPOMBA
Glejte sliko 2. Sprednji in zadnji odmični ležaji niso zamenljivi. Zadnji ležaj je valjčni ležaj, sprednji ležaj pa kroglični ležaj.
Ležaji se lahko namestijo s pritiskom. Po potrebi očistite OD ležaja in pred namestitvijo nanesite Loctite 243 - modro. Bodite previdni, da preprečite prenos spojine na valje ali ID ležaja.
3. Samo za modele Touring in Dyna iz leta 1999: Namestite komplet za nadzor olja podporne plošče odmikača (št. dela 94667-00, ločen nakup) na podporno ploščo paličnega odmikača, pred tem pa preverite različico ohišja ročične gredi v skladu z navodili, priloženimi ZADEVNEMU kompletu.
4. Glejte sliko 2. Namestite novi sprednji kroglični ležaj odmikača (6) in valjčni ležaj odmikača (1) v podporno ploščo odmikača, kot sledi:
a. Glejte sliko 4. Vzemite ORODJE ZA ODSTRANJEVANJE/NAMESTITEV ODMIČNE GREDI/LEŽAJA ODMIČNE GREDI SCREAMIN' EAGLE (št. dela 94085-09).
b. Ko je stran sekundarne odmične verige obrnjena navzgor, namestite podporno ploščo odmikača na podporni blok (1), da so zunanja vodila ležajev ustrezno podprta. Upoštevajte, da je en vogal podpornega bloka ukrivljen, da zagotovi vstavljanje vodilnih blokov verige na sprednjo stran podporne plošče.
c. Sredinsko poravnajte novi ležaj nad vrtino ležaja, pri čemer naj bo stran z napisom obrnjena navzgor. Potisnite pilotno gred vodila ležaja (3) skozi ležaj v odprtino podpornega bloka.
d. Glejte sliko 5. Sredinsko poravnajte nosilec ležaja (1) pod kladivo osnega stiskača. Pritisnite na vodilo, da se vzpostavi tesen stik ležaja (2) z nasprotno odprtino v podporni plošči odmikača (3).
e. Ponovite postopek za namestitev drugega ležaja.
5. Nanesitenavojno tesnilno sredstvo na navoje štirih vijakov zadrževalne plošče ležaja.SREDSTVO ZA NAVOJE IN TESNILNO SREDSTVO LOCTITE 243 SREDNJA MOČ (MODRO) (99642-97)
a. Pritrdite nosilno ploščo ležaja na podporno ploščo odmikača.
b. Vijake zategnite v križnem vzorcu.
Navor: 2,3–3,4 N·m (20–30 in-lbs)
c. Samo za modele 2004 in starejše: Preverite, ali je odprtina v zadrževalni plošči ustrezno poravnana z mazalko verige sekundarnega odmikača.

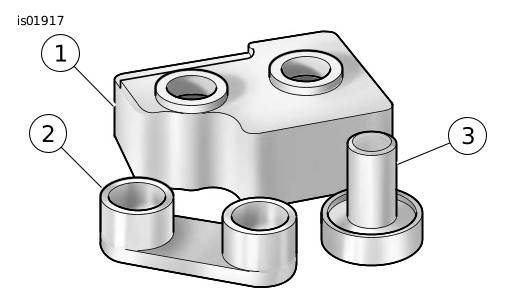

1Podporni blok
2Vodilo odmične gredi
3Pilot/vodnik ležaja
Slika 4. Orodje za odstranjevanje/namestitev odmične gredi in ležajev odmične gredi

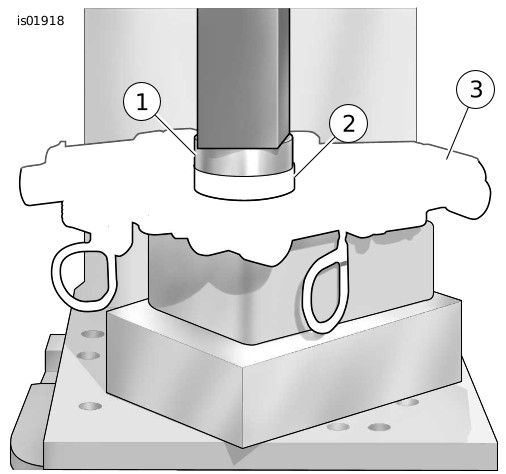

1Vodilo ležaja/pilota
2Ležaj
3Podporna plošča
Slika 5. Pritisnite ležaje v podporno ploščo odmikača
6. Če ste odstranili podporno ploščo odmikača, jo namestite nazaj na podporni blok. Blok podpira notranja vodila ležajev, ko so nameščene odmične gredi.
7. Glejte sliko 6. Poravnajte udarne oznake na zobeh sekundarnih odmičnih verižnikov (zunanje ploskve).
a. Z barvnim pisalom previdno označite položaje udarnih oznak na notranji strani zobcev verižnika. Te oznake pomagajo poravnati odmične gredi, ko jih pritisnete v ležaje.

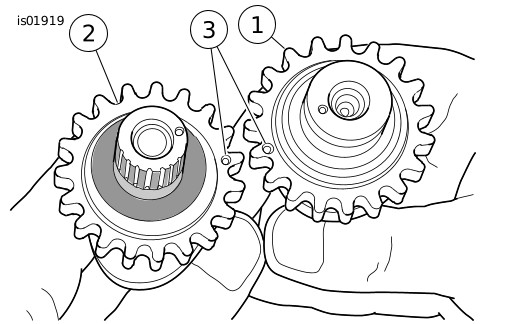

1Sprednja odmična gred
2Zadnja odmična gred
3Udarne oznake
Slika 6. Poravnajte udarne oznake na zobcih verižnikov odmične gredi
8. Namestite verigo sekundarnega odmikača okoli verižnikov sprednje in zadnje odmične gredi. Za ohranitev prvotne smeri vrtenja poskrbite, morajo biti barvne oznake, narejene na členu verige med razstavljanjem, pri namestitvi obrnjene nasproti podporni plošči odmikača.
9. Odmične gredi postavite na nasprotna konca verige, nato pa preverite, ali so barvne oznake na notranji strani zob verižnikov poravnane.
OPOMBA
Med postopkom pritiskanja ne zamešajte odmičnih gredi. Zadnjo odmično gred, ki jo prepoznate po ožlebljeni gredi, morate pritisniti v kroglični ležaj na zadnji strani podporne plošče odmikača.
10. Ohranite položaj odmičnih gredi na verigi s poravnanimi barvnimi oznakami ter namestite konce verižnikov odmičnih gredi v ležaje.
11. Postavite posodico gonilnika odmične gredi ( Slika 4 , element 2) samo čez konec sprednje odmične gredi.
OPOMBA
Med stiskanjem pazite, da je napenjalnik odmaknjen od verige, saj se lahko sklop napenjalnika v nasprotnem primeru poškoduje. (00474b)
12. Sredinsko poravnajte konec sprednje odmične gradi pod kladivo in počasi pritisnite na vodilo, da sprednjo odmično gred le rahlo vstavite v ID ležaja.
OPOMBA
Prepričajte se, da je zadnja odmična gred med stiskanjem poravnana. Napačna poravnava lahko povzroči, da se notranji obroč zatakne v valjčne ležaje in jih poškoduje. (00475b)
13. Počasi pritisnite na vodnik na sprednji odmični gredi in po potrebi zamajajte zadnjo odmično gred, da notranje vodilo vstavite med kolesca ležaja.
14. Po vstavitvi notranjega vodila na zadnjem odmikaču v valjčni ležaj pritisnite na vodnik, da vzpostavite popolno vstavitev sprednje odmične gredi. Po potrebi s prsti še naprej pritiskajte na zgornji del zadnje odmične gredi, da poskrbite, da sestav ostane pravokoten in se notranje vodilo premakne v nameščeni položaj v valjčnem ležaju.
15. Preverite pravilno sinhronizacijo odmikjačev z ravnilom vzdolž udarnih oznak. Glejte servisni priročnik.
16. Namestite nov zadrževalni obroč v utor na koncu sprednje odmične gredi.
17. Glejte sliko 7. Prepričajte se, da sta primarni in sekundarni napenjalnik verige odmikača sestavljana, kot je prikazano. Če sta nepravilno sestavljena, napenjalnika ne bosta delovala pravilno.
OPOMBA
Zamenjajte originalni O-obroč med odmično ploščo in ročično gredjo z novim O-obročem (št. dela 11301) iz kompleta za servisiranje odmikača (št. dela 17045-99D, ločen nakup).
a. Namestite sekundarni napenjalnik odmične verige. Privijte sponke.
Navor: 10,2–13,6 N·m (90–120 in-lbs)
b. Odstranite zaklepno sponko z napenjalnika.
18. Namesto originalne oljne črpalke namestite odmično ploščo z novo oljno črpalko iz kompleta. Glejte servisni priročnik.
19. Nanesite tanko plast čistega motornega olja v žlebove zadnjega odmikača.

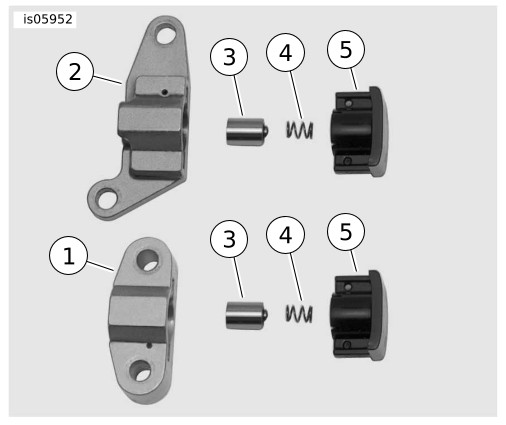

1Napenjalnik sekundarne odmične verige
2Napenjalnik primarne odmične verige
3Bat
4Vzmet
5Čevelj
Slika 7. Napenjalnika primarne in sekundarne odmične verige
20. Namestite ožlebljeni verižnik na zadnjo odmično gred.
OPOMBA
Glejte servisni priročnik in preverite poravnavo na ročici in udarnih oznakah na primarnem odmičnem zobniku.
Preverite poravnavo na površinah ročice in primarnega odmičnega zobnika. Uporabite distančnike, ki so na voljo v kompletu distančnikov (št. dela 25285-08), da ohranite poravnavo pri ±0,254 mm (0,010 in).
a. Samo za modele Dyna 1999-2000, Softail 2000, Toring 1999-2000 in EFI Touring 2001: Ta vozila bodo ohranila originalni slog primarne odmične verige in zobnikov, ki bodo delovali s senzorjem položaja odmične gredi. Valjčno verigo in zobnike iz TEGA kompleta je treba zavreči. Namestite originalni zobnik z utori (št. dela 25716-99) in distančnik na zadnjo odmično gred. Glejte servisni priročnik.
b. Samo za modele Dyna 2001-2005, Softail 2001-2006, Toring 2002-2006 in Touring z uplinjačem 2001: Ta vozila bodo uporabljala valjčno verigo in zobnike, vključene v TA komplet. Z novim valjčnim zobnikom odmične gredi bo potreben debelejši distančnik. Komplet distančnikov (št. dela 25285-08, ločen nakup) vsebuje distančnike ustrezne debeline. Uporabite nov distančnik, ki je za 0,508 mm (0,020 in) debelejši od distančnika za začetno presojo poravnave verige, pri čemer uporabite informacije iz diagrama debeline v navodilih, priloženih v kompletu distančnikov.
21. Namestite primarno odmično verigo ustreznega sloga, kot je navedeno v 20. koraku. Glejte sliko 8.
22. Namestite primarni hidravlični napenjalnik (6). Privijte sponke.
Navor: 10,2–13,6 N·m (90–120 in-lbs)
a. Odstranite zaklepno sponko z napenjalnika.

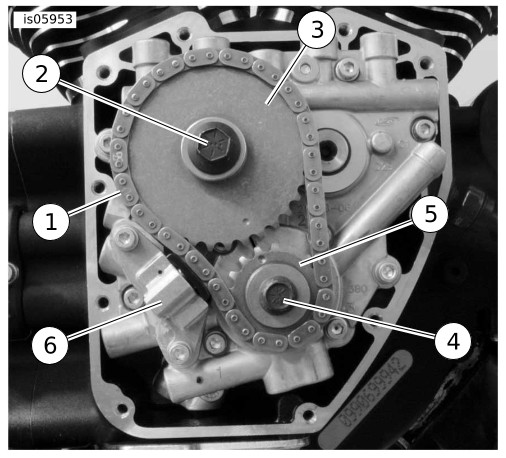

1Povezava
2Vijak zadnjega odmičnega zobnika (velik) in ploska podložka
3Zadnji odmični zobnik
4Vijak zobnika ročične gredi (majhen) in ploska podložka
5Zobnik ročične gredi
6Napenjalnik primarne odmične verige
Slika 8. Sklop podporne plošče odmikača
23. Uporabite novi prirobnični vijak odmičnega zobnika pogona in podložko (2) ter novi prirobnični vijak in plosko podložko ročične gredi (4), ki sta na voljo v kompletu za pritrditev pogonskega zobnika (št. dela 25533-99A), ločen nakup.
OPOZORILO
Nanesite tesnilno sredstvo, da ohranite prednapenjalno silo na vijaku prirobnice. Razrahljan vijak prirobnice lahko povzroči okvaro motorja ter hude poškodbe ali smrt. (00476c)
24. Namestite nove prirobne vijake in podložke po naslednjih navodilih:
a. Prepričajte se, da na navojih vijakov in podložka čisti in brez olja, nato nanesite čistilno sredstvo/osnovni premaz Loctite 7649 na navoje.ČISTILO/PRIMER LOCTITE 7649 (98968-99)
b. Nanesite navojno tesnilno sredstvo na navoje prirobnega vijaka.SREDSTVO ZA NAVOJE IN TESNILNO SREDSTVO LOCTITE 262 VELIKA MOČ (RDEČE) (94759-99)
c. Nanesite tanko plast čistega motornega olja na obe strani ploskih podložk.
d. Vstavite manjši prirobni vijak v plosko podložko, da pritrdite verižnik zagonske ročice na konec odmične gredi.
e. Vstavite večji prirobni vijak v plosko podložko, da pritrdite verižnik primarnega odmikača na konec odmične gredi.
f. Pridobite ustrezno orodje za zaklepanje za uporabo: Za modele Dyna 1999-2000, Softail 2000, Touring 1999-2000 in EFI Touring 2001: ORODJE ZA ZAKLEPANJE ZOBNIKA ODMIČNE GREDI za tihe verige (št. dela 94077-09). Za modele Dyna 2001-2005, Softail 2001-2006, Touring 2002-2006 in Touring z uplinjačem 2001: ORODJE ZA ZAKLEPANJE ODMIČNE GREDI/ZOBNIKA ODMIČNE GREDI SCREAMIN' EAGLE za valjčne verige (št. dela 94076-09). VSI modeli: Postavite orodje med ročično gred in zobnike primarnega odmikača, da preprečite vrtenje. Na ročaj orodja sta za zagotovitev ustrezne usmeritve vtisnjeni oznaki “CRANK” in "CAM".
g. Privijte ročično gred in prirobne vijake zobnika primarnega odmikača.
Navor: 20,3–15 N·m (15–11 ft-lbs)
h. Vse prirobne vijake popustite za en poln obrat.
i. Privijte prirobni vijak ročične gredi do končne vrednosti navora. Privijte.
Navor: 32,5 N·m (24 ft-lbs)
j. Privijte prirobni vijak verižnika primarnega odmikača na končno vrednost navora. Privijte.
Navor: 46 N·m (34 ft-lbs)
k. Odstranite orodje za zaklepanje zobnika.
OPOMBA
Zamenjajte originalno tesnilo pokrova odmikača z novim tesnilom pokrova odmikača iz kompleta za servisiranje odmikača (št. dela 17045-99D, v ločeni prodaji).
25. Namestite pokrov odmikača. Glejte servisni priročnik.
OPOMBA
Pred priklopom kablov akumulatorja se prepričajte, da je kontaktna ključavnica v položaju OFF (izklop).
OPOZORILO
Najprej priključite pozitivni kabel (+) akumulatorja. Če se pozitivni kabel (+) dotakne tal, ko je negativni kabel (-) priključen, lahko iskre povzročijo eksplozijo akumulatorja, kar lahko povzroči hude poškodbe ali smrt. (00068a)
26. Priključite kable akumulatorja (najprej pozitivni kabel). Glejte servisni priročnik.
a. Na priključke akumulatorja nanesite tanko plast maziva za električne kontakte Harley-Davidson (št. dela 99861-02), vazelina ali sredstva za preprečevanje korozije.
27. Montirajte sedež. Po namestitvi sedeža ga povlecite navzgor, da preverite, ali je pritrjen. Glejte servisni priročnik.
