ครอบท่อไอเสีย P&A รุ่น TOURING
J048302025-02-01
ข้อมูลทั่วไป
ตาราง 1 ข้อมูลทั่วไป
ชุด | เครื่องมือที่แนะนำ | ระดับทักษะ(1) |
|---|---|---|
64981-09, 66906-10, 65400064, 65400117 | แว่นตานิรภัย ประแจวัดแรงบิด |  |
(1) การขันให้ได้ตามค่าแรงบิดหรือต้องมีเครื่องมือและเทคนิคอย่างอื่นควบคุม
เนื้อหาเกี่ยวกับชุดอุปกรณ์

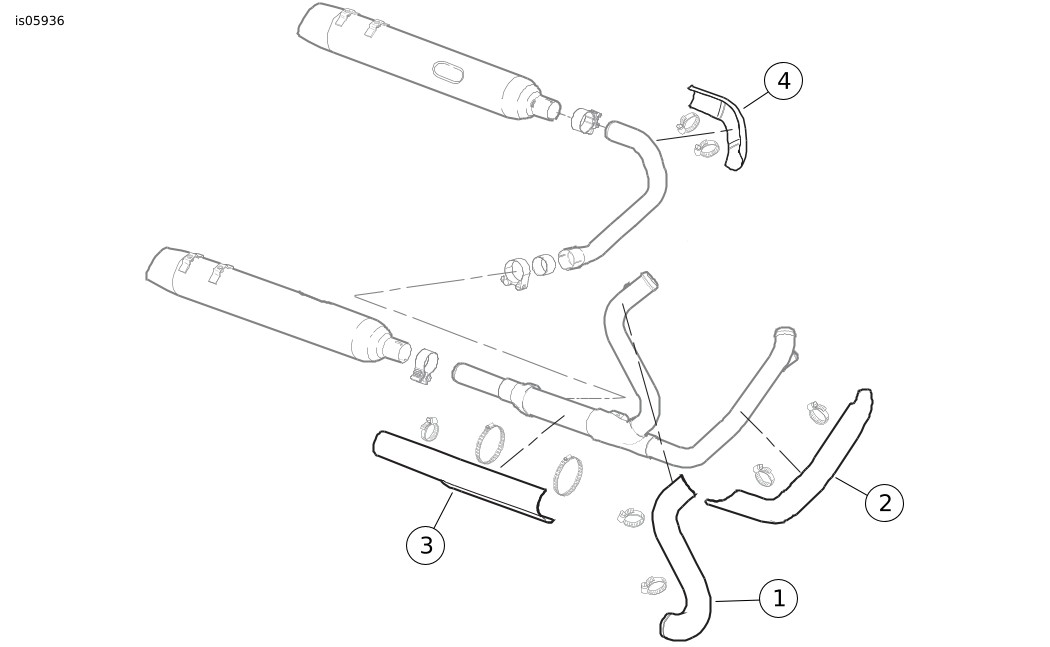

รูปภาพ 1 เนื้อหาเกี่ยวกับชุดอุปกรณ์: ครอบท่อไอเสีย P&A รุ่น Touring
ตาราง 2 เนื้อหาเกี่ยวกับชุดอุปกรณ์: ครอบท่อไอเสีย P&A รุ่น Touring
 | ตรวจสอบชิ้นส่วนทั้งหมดว่ามีอยู่ครบ ในชุดอุปกรณ์ ก่อนการติดตั้ง หรือก่อนถอดชิ้นส่วนออกจากยานพาหนะ | ||||
|---|---|---|---|---|---|
รายการ | จำนวน | คำอธิบาย | หมายเลขชิ้นส่วน | ข้อความ | |
 | 1 | 1 | ครอบท่อไอเสีย, ขวา, ด้านหลังส่วนบน | ไม่มีจำหน่ายแยก | ชุดอุปกรณ์: 64981-09 |
| ครอบท่อไอเสีย, ขวา, ด้านหลังส่วนบน, สีดำ | ไม่มีจำหน่ายแยก | ชุดอุปกรณ์: 66906-10 | ||
| 2 | 1 | ครอบท่อไอเสีย, ขวา, ด้านหน้าส่วนบน | ไม่มีจำหน่ายแยก | ชุดอุปกรณ์: 64981-09 |
| ครอบท่อไอเสีย, ขวา, ด้านหน้าส่วนบน, สีดำ | ไม่มีจำหน่ายแยก | ชุดอุปกรณ์: 66906-10 | ||
| 3 | 1 | ครอบท่อไอเสีย, ขวา, ด้านหลังส่วนล่าง | ไม่มีจำหน่ายแยก | ชุดอุปกรณ์: 64981-09 |
| ครอบท่อไอเสีย, ขวา, ด้านหลังส่วนล่าง, สีดำ | ไม่มีจำหน่ายแยก | ชุดอุปกรณ์: 66906-10 | ||
| 4 | 1 | ครอบท่อไอเสีย, ขวา, ด้านหลัง (ไม่รวมอยู่ในชุดอุปกรณ์ทั้งหมด) | ไม่มีจำหน่ายแยก | ชุดอุปกรณ์: 64981-09 |
ทั่วไป
เอกสารคําแนะนํามีในรูปแบบอิเล็กทรอนิกส์ด้วยเช่นกัน ในการตรวจสอบว่าคุณใช้เวอร์ชันล่าสุดที่มีอยู่หรือไม่ ให้ดำเนินการอย่างใดอย่างหนึ่งต่อไปนี้:
- ไปที่ h-d.com/isheets
- สแกนรหัส QR ที่มุมบนซ้ายของเอกสารคําแนะนํา
หมายเหตุ
เอกสารคําแนะนํานี้ อาจมีวิดีโอเสริม เพื่อช่วยให้ผู้ติดตั้งเข้าใจเกี่ยวกับชิ้นส่วนบางอย่างของชุดประกอบ วิดีโอที่ลิงก์จะอยู่ที่ส่วนท้ายของเอกสารคําแนะนํานี้
รุ่น
สำหรับข้อมูลการใช้งานร่วมกันกับแต่ละรุ่น โปรดดูที่ ชิ้นส่วนและอุปกรณ์เสริม (P&A) แคตตาล็อกขายปลีก หรือแคตตาล็อกส่วนชิ้นส่วนและอุปกรณ์เสริมของ www.harley-davidson.com
ติดต่อศูนย์บริการลูกค้า Harley-Davidson ที่ 1-800-258-2464 (สหรัฐอเมริกา) หรือ 1-414-343-4056
ข้อกำหนดในการติดตั้ง
ไม่มีชิ้นส่วนอะไหล่ในชุดนี้
คำเตือนความปลอดภัยของผู้ขับขี่และผู้โดยสารขึ้นอยู่กับการติดตั้งชุดอุปกรณ์นี้อย่างถูกต้อง หากคุณไม่สามารถดำเนินการหรือไม่มีเครื่องมือที่ถูกต้อง โปรดให้ตัวแทน Harley-Davidson ทำการติดตั้ง การติดตั้งอุปกรณ์นี้อย่างไม่เหมาะสมอาจส่งผลต่อการเสียชีวิตหรือการบาดเจ็บที่รุนแรง (00308b)
ถอด
ถอดครอบท่อไอเสีย อุปกรณ์ดั้งเดิม (OE) ออก
คำเตือนหลีกเลี่ยงการสัมผัสกับระบบท่อไอเสียและสวมใส่เสื้อผ้าที่ปกคลุมขาในขณะขับขี่เพื่อป้องกันอันตราย ท่อไอเสียและท่อดับเสียงไอเสียจะร้อนมากขณะที่รถวิ่งอยู่ และจะยังร้อนเกินกว่าที่จะสัมผัสได้แม้หลังจากดับเครื่องแล้ว หากไม่สวมใส่เสื้อผ้าป้องกัน อาจทำให้ผิวไหม้หรือเกิดการบาดเจ็บสาหัสได้ (00009a)
| 1. | ปล่อยให้รถเย็นลง | |
| 2. | สังเกตตําแหน่งของสกรูแคลมป์ OE ที่ยึดครอบท่อไอเสียกับท่อไอเสีย | |
| 3. | อ้างอิงถึงรูป 2คลายแคลมป์รัด (1) และถ่างข้อรัดเพื่อถอดครอบท่อไอเสียด้านหลัง (2) ออกจากท่อไอเสีย หมายเหตุ สกรูแคลมป์จะอยู่ที่ด้านใดด้านหนึ่งของท่อไอเสียเพื่อให้มีระยะห่าง | |
| 4. | ถอดแคลมป์ออกจากครอบท่อไอเสีย เก็บแคลมป์เอาไว้ |
ติดตั้ง
ติดตั้งครอบท่อไอเสียสีดํา
| 1. | ติดตั้งแคลมป์ OE กับครอบท่อไอเสีย ใหม่ | |
| 2. | อ้างอิงถึงรูป 1กางข้อรัดรอบท่อไอเสียและดันปลายข้อรัดเพื่อยึดกับสกรูแคลมป์ a. ขันให้แน่นเพื่อยึดครอบท่อไอเสียให้เข้าที่ | |
| 3. | ปรับครอบท่อและแคลมป์รัด เพื่อให้สามารถเข้าถึงสกรูแคลมป์ได้ และเพื่อป้องกันไม่ให้สัมผัสกับส่วนประกอบอื่นๆ | |
| 4. | ขันสกรูแคลมป์ให้แน่น |
คำเตือน
เช็ดรอยนิ้วมือออกจากส่วนประกอบต่างๆ ของระบบไอเสียหลังจากที่ทำการติดตั้งและก่อนสตาร์ทเครื่อง น้ำมันจากมืออาจทิ้งรอยไว้บนสีของระบบไอเสียอย่างถาวร (00346a)

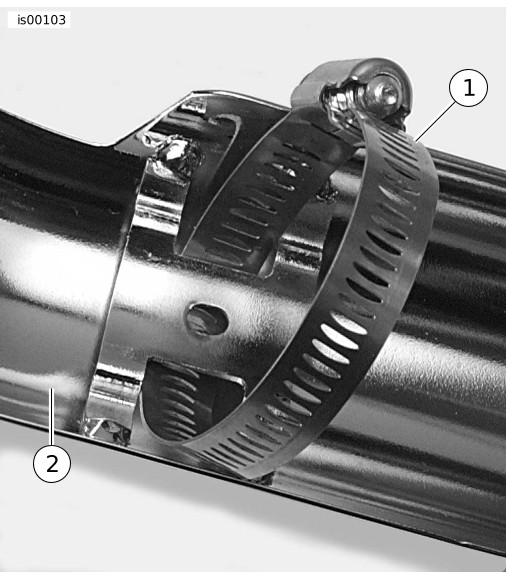

| 1 | แคลมป์รัดครอบท่อไอเสีย |
| 2 | แผ่นป้องกันท่อไอเสีย |
รูปภาพ 2 แคลมป์รัดครอบท่อไอเสียและครอบท่อไอเสีย
