SOFTAIL İLERİ YÖNLÜ KONTROL KİTİ SİYAH
941000022025-02-12
GENEL BİLGİLER
Tablo 1. Genel Bilgi
Kitler | Önerilen Aletler | Beceri Seviyesi(1) |
|---|---|---|
50700060 | Koruyucu Gözlük, Tork Anahtarı, Loctite 243 (mavi), klips sökme anahtarı |  |
(1) Tork değerine göre veya diğer gerekli orta seviye aletler ve tekniklere göre sıkma
KİT İÇERİKLERİ

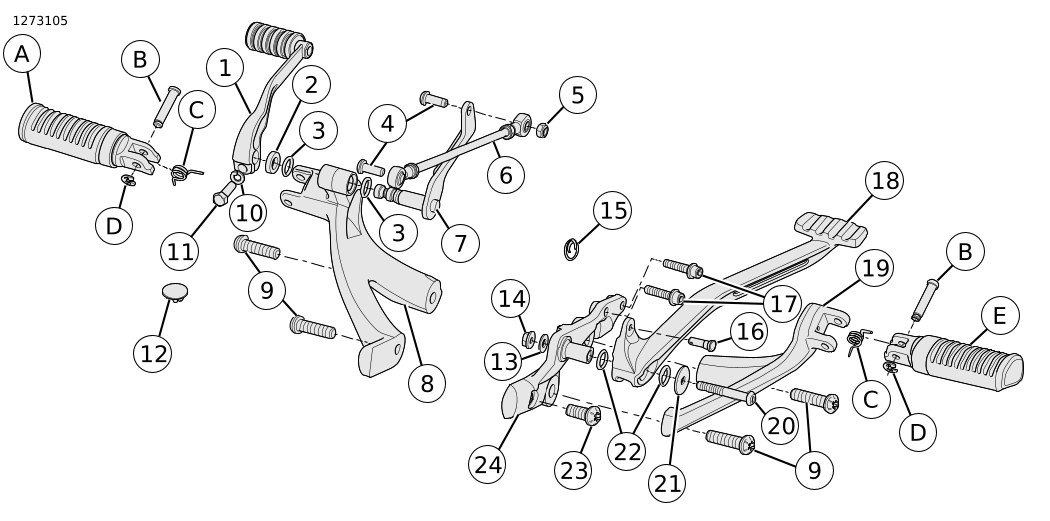

Şekil 1. Kit İçerikleri: Ön Kumanda (Siyah)
Tablo 2. Kit İçerikleri: Ön Kumanda Kiti (Siyah)
 | Aracınıza ögeler takmadan veya çıkarmadan önce kit içinde tüm bileşenlerin mevcut olduğunu doğrulayın. | ||||
|---|---|---|---|---|---|
Öğe | Miktar | Açıklama | Part No. | Notlar | |
 | 1 | 1 | Vites kolu alt grubu | 33600211 | Paket A |
| 2 | 1 | Naylon rondela | 6057 | Paket A |
| 3 | 2 | O-ring, küçük | 11191 | Paket A |
| 4 | 2 | Cıvata, imbus yuvarlak başlı | 4387 | Paket A |
| 5 | 1 | Kilit somunu | 7727 | Paket A |
| 6 | 1 | Vites bağlantı çubuğu | 33600123 | Paket A |
| 7 | 1 | Vites çubuğu kolu | 33600132 | Paket A |
| 8 | 1 | Ayak destek braketi, sol | 33600134 | Paket A |
| 9 | 4 | Kapak vidası, yassı yuvarlak başlı vida, 3/8-16 x 1.62 inç | 10200536 | Paket C |
| 10 | 1 | Kilit rondelası | 7041 | Paket A |
| 11 | 1 | Vida, alyan başlı | 4017 | Paket A |
| 12 | 1 | Birincil kapak tapası | 25701148 | Paket A |
| 13 | 1 | Rondela, küçük | 6702 | Paket B |
| 14 | 1 | Flanş somunu | 7531 | Paket B |
| 15 | 1 | Kamalı daire | 51938-04 | Paket B |
| 16 | 1 | Arka fren çengel pimi | 42460-80B | Paket B |
| 17 | 2 | Vida | 10500022 | Paket B |
| 18 | 1 | Fren pedalı, siyah | 50600329 | Paket B |
| 19 | 1 | Ayak destek braketi, sağ | 50500746 | Paket B |
| 20 | 1 | Vida, yassı yuvarlak başlı vida, TORX 2,25 inç | 10200851 | Paket B |
| 21 | 1 | Rondela | 6237 | Paket B |
| 22 | 2 | O-ring, büyük | 11364 | Paket B |
| 23 | 1 | Kapak vidası, yassı yuvarlak başlı, 3/8-16 x 1 inç | 4512A | Paket B |
| 24 | 1 | Fren pedalı braketi | 50600206 | Paket B |
Metinde belirtilen ancak kit içinde yer almayan ögeler | |||||
| A | 1 | Ayaklık, sol | 50501107 | |
| B | 2 | Ayaklık çengel pimi | 50500702 | |
| C | 2 | Ayaklık torsiyon yayı | 50500703 | |
| D | 2 | E-klips | 50500701 | |
| E | 1 | Ayaklık, sağ | 50501106 | |
A paketindeki parçalar sol taraf tertibatında, B paketindeki parçalar sağ taraf tertibatında ve C paketinde parçalar her iki tarafta da kullanılacaktır. | |||||
GENEL
Talimat sayfası elektronik olarak da mevcuttur. Mevcut en güncel sürümü kullandığınızı doğrulamak için aşağıdakilerden birini yapın:
- h-d.com/isheets kısmına gidin.
- Talimat sayfasının sol üst köşesindeki QR kodunu tarayın
NOT
Bu talimat sayfasında montajı yapacak kişiye, montajın belirli bir bölümünü anlamasına yardımcı olmak için bir Ek Video bulunabilir . Bu talimat sayfasının sonunda bir video bağlantısı bulunur.
Modeller
Model donanım bilgisi için Parçalar ve Aksesuarlar (P&A) Perakende Satış Kataloğu veya Parçalar ve Aksesuarlar www.harley-davidson.com bölümüne bakın.
1-800-258-2464 (yalnızca ABD) veya 1-414-343-4056 numaralı telefonlardan Harley-Davidson Müşteri Destek Merkezi ile iletişim kurun.
Montaj Gereklilikleri
UYARISürücünün ve yolcunun güvenliği bu kitin doğru takılmasına bağlıdır. Prosedürü gerçekleştirebilecek yetkinliğe veya doğru aletlere sahip değilseniz, takma işlemini Harley-Davidson bayisine yaptırın. Bu kitin düzgün takılmaması ölüme veya ciddi yaralanmalara neden olabilir. (00308b)
UYARIFrenler, önemli bir güvenlik parçasıdır. Frenlerin onarımı veya değiştirilmesi için bir Harley-Davidson bayisiyle iletişime geçin. Yanlış bakım yapılmış frenler, fren performansını ölüm veya ciddi yaralanmaya neden olabilecek şekilde olumsuz yönde etkileyebilir. (00054a)
SOL TARAF
Sol Tarafı Sökme
| 1. | Bkz. Şekil 7. Ayaklığı ayak destek braketinden sökün. Ayaklık, E klips, çengel pimi ve torsiyon yayını daha sonra kullanmak üzere saklayın. a. E-klipsi (3) sökün. Özel alet: E-CLIP ARACI (HD-52369) NOT E-klipsi sökerken boyalı yüzeylere zarar vermemek için E-klips aletini kullanın. b. Çatal pimi (1) çıkarın. c. Ayaklığı (4) sökün. d. Torsiyon yayını (2) sökün. | |
| 2. | Bkz. Şekil 2. Sol orta ayak destek braketini (3) sökün. a. Vidaları (2) sökün. b. Ayak destek braketini sökün. | |
| 3. | Varsa plastik tapayı (1) söküp atın. | |
| 4. | Bkz. Şekil 3. Vites çubuğu grubunu sökün. a. Vites çubuğunu (4) arka vites çubuğu kolundan (3) ayırmak için vidayı (5) sökün. b. Kelepçe vidasını (1) ön vites çubuğu kolundan (2) sökün. c. Ayak vites kolu (6) ve mili (8) ön vites çubuğu kolu çıkana (2) kadar çekin. d. Ön vites çubuğu kolunu ve vites çubuğunu sökün. e. Ayak vites kolunu, mili ve ara parçayı (8) sökün. |
| 1 | Plastik tapa |
| 2 | Vida (2) |
| 3 | Sol orta ayak destek braketi |

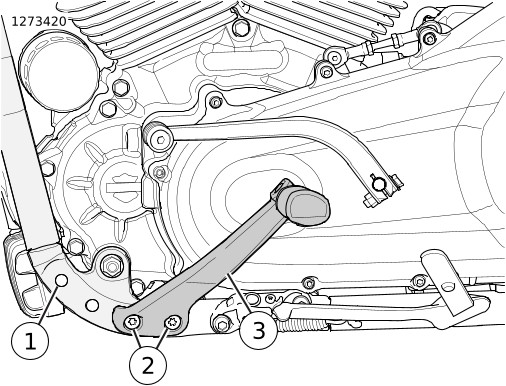

Şekil 2. Sol Orta Ayak Destek Braketi

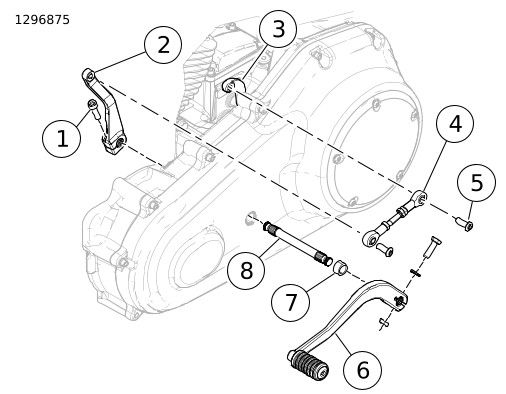

| 1 | Sıkıştırma vidası |
| 2 | Vites çubuğu kolu, ön |
| 3 | Vites çubuğu kolu, arka |
| 4 | Vites çubuğu |
| 5 | Vida |
| 6 | Ayak vites kolu |
| 7 | Ara parça |
| 8 | Mil |

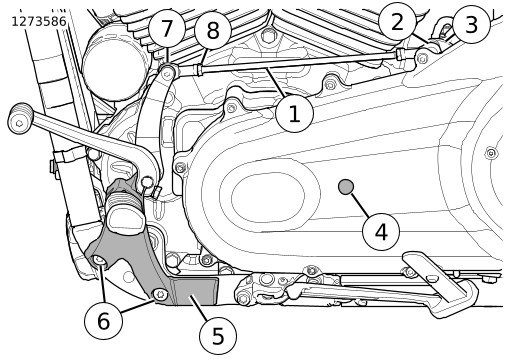

Şekil 3. Vites Bağlantısı: Ortaya Monte Ayak Kontrol Modelleri
Sol Taraf Kit Bileşenlerini Önceden Monte Etme
| 1. | Bkz. Şekil 4. Ayaklığı ayak destek braketine takın. a. Torsiyon yayının kısa ayağını (3) ayaklıktaki (1) deliğe takın. b. Torsiyon yayının uzun ayağını sol ayak destek braketindeki (10) deliğe takın. c. Ayaklığı yerine gelene kadar çevirin ve çengel pimini (2) takın. d. E klipsi (14) takın. Özel alet: E-CLIP ARACI (HD-52369) NOT E-klipsi takarken, boyalı yüzeylerin hasar görmesini önlemek için E-klips aracını kullanın. | |
| 2. | Vites çubuğu grubunu ayak destek braketine takın. a. İlk küçük O halkayı (11) vites çubuğu kolunun miline (9) takın. b. Vites çubuğu kolunu sol ayak destek braketindeki (10) deliğe takın. c. İkinci küçük O halkayı (11) vites çubuğu kolunun miline takın. d. Naylon pulu (5) vites çubuğu koluna takın. e. Bkz. Şekil 5. Vites kolunu, vites çubuğu koluna 65–75° derece açıyla hizalayın. f. Bkz. Şekil 4. Vites kolunu (4) vites çubuğu koluna takın. g. Emniyet pulunu (12) ve vidayı (13) takın. Sıkın. Tork: 24,4–29,8 N·m (18–22 ft-lbs) Vites kolu sıkıştırma vidası h. Vites bağlantı çubuğunu (8) vites çubuğu koluna (9) takın. i. Vidayı (6) ve somunu (7) takın. Sıkın. Tork: 13,5–19 N·m (120–170 in-lbs) Vites çubuğu vidası |
| 1 | Sol ayaklık |
| 2 | Ayaklık çengel pimi |
| 3 | Ayaklık torsiyon yayı |
| 4 | Vites kolu alt grubu |
| 5 | Naylon rondela |
| 6 | Vida |
| 7 | Somun |
| 8 | Vites bağlantı çubuğu |
| 9 | Vites çubuğu kolu |
| 10 | Sol ayak destek braketi |
| 11 | O halka - küçük (2) |
| 12 | Kilit rondelası |
| 13 | Vida |
| 14 | E-klips |

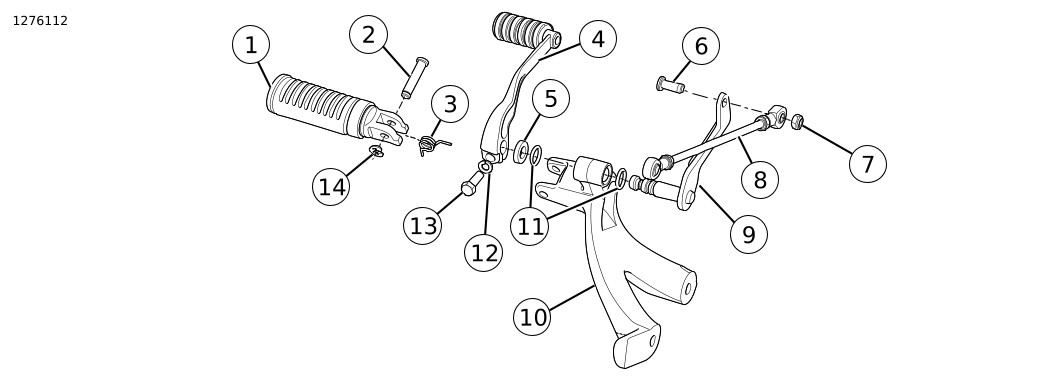

Şekil 4. Sol Tarafı Önceden Monte Etme

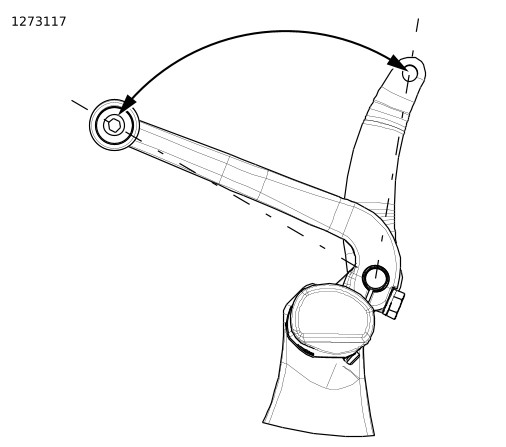

Şekil 5. Vites kolu grubu açısı
Sol Tarafı Takma
| 1. | Sol ayak destek grubunu takın. a. Bkz. Şekil 1. Kitten sol ayak destek braketi grubunu ve vidaları (12) seçin. b. Bkz. Şekil 6. Vidalara (6) diş tutucusu uygulayın.LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (MAVİ) (99642-97) c. Sol ayak destek grubunu (5) takın. d. Vidaları (6) takın. Sıkın. Tork: 54–61 N·m (40–45 ft-lbs) Sol ayak destek vidaları | |
| 2. | Tapayı (4), birincil kapaktaki vites çubuğu mil deliğine takın. | |
| 3. | Vites bağlantısını takın. a. Vites bağlantı çubuğunu (1) vidayla (2) arka vites çubuğu koluna (3) takın. Sıkın. Tork: 13,5–19 N·m (120–170 in-lbs) Vites çubuğu vidası b. Vites çubuğu uçlarını (7) sürücünün duruşuna göre ayarlayın ve sıkıştırma somunlarını (8) sıkın. Tork: 9–13,5 N·m (80–120 in-lbs) Vites çubuğu sıkıştırma somunları |
| 1 | Vites bağlantı çubuğu |
| 2 | Vida |
| 3 | Vites çubuğu kolu, arka |
| 4 | Birincil kapak tapası |
| 5 | Sol ayak destek grubu |
| 6 | Vida (2) |
| 7 | Vites çubuğu ucu (2) |
| 8 | Sıkıştırma somunu (2) |
Şekil 6. Sol taraf ileri yönlü kontrolleri
SAĞ TARAF
Sağ Tarafı Sökme
| 1. | Bkz. Şekil 7. Ayaklığı ayak destek braketinden sökün. Ayaklık, E klips, çengel pimi ve torsiyon yayını daha sonra kullanmak üzere saklayın. NOT E-klipsi sökerken boyalı yüzeylere zarar vermemek için E-klips aletini kullanın. a. E-klipsi (3) sökün. Özel alet: E-CLIP ARACI (HD-52369) b. Çatal pimi (1) çıkarın. c. Ayaklığı (4) sökün. d. Torsiyon yayını (2) sökün. | |
| 2. | Bkz. Şekil 8. Sağ taraf ayak destek braketini sökün. a. Ön bağlantı vidasını (2) sökün. b. Vidaları (7) sökün. c. Ayak destek braketini (1) sökün. | |
| 3. | Arka ana silindiri braketten sökün. a. Bkz. Şekil 9. Kamalı daireyi (1) sökün. b. Çengel pimini (2) sökün. c. Bkz. Şekil 8. Vidaları (4) sökün. d. Arka fren ana silindirini (3) destekleyin. | |
| 4. | Fren pedalı braketini sökün. a. Vidayı (5) sökün. b. Fren pedalı braketini (6) sökün. |
| 1 | Çengel pimi |
| 2 | Torsiyon yayı |
| 3 | E-klips |
| 4 | Ayaklık |

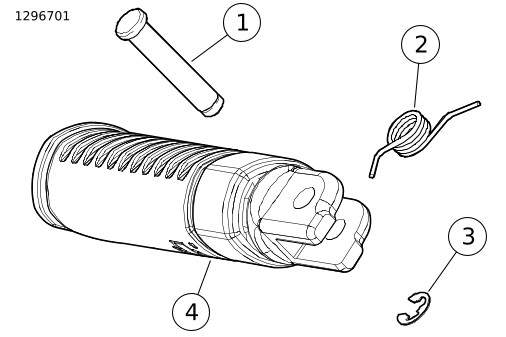

Şekil 7. Sürücü Ayaklığı (Tipik)

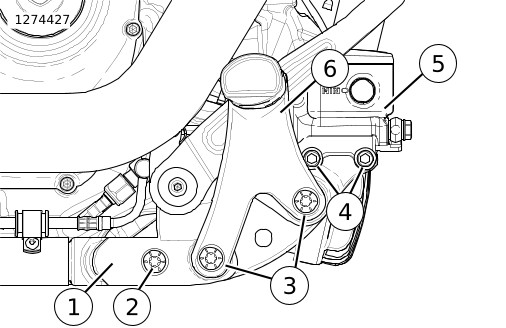

| 1 | Sağ destek braketi |
| 2 | Ön bağlantı vidası |
| 3 | Arka fren ana silindiri |
| 4 | Ana silindir vidası (2) |
| 5 | Fren pedalı braket vidası |
| 6 | Fren pedalı braketi |
| 7 | Vida (2) |

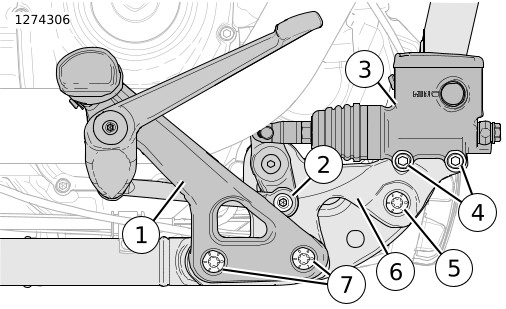

Şekil 8. Sağ Taraf Orta Kontrolleri
| 1 | Kamalı daire |
| 2 | Çengel pimi |

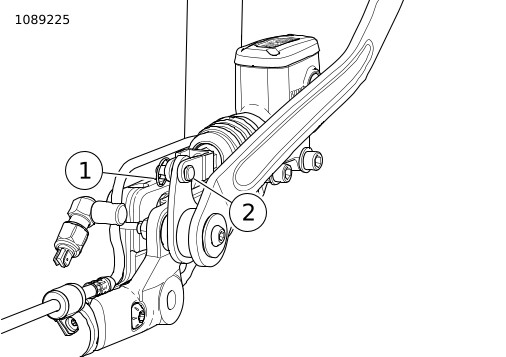

Şekil 9. Arka Ana Silindir - Arkadan Görünüm: (netlik için egzoz kaldırılmıştır)
Sağ Taraf Kit Bileşenlerini Önceden Monte Etme
| 1. | Bkz. Şekil 10. Ayaklığı ayak destek braketine takın. a. Torsiyon yayının (4) kısa ayağını ayaklıktaki (6) deliğe takın. b. Torsiyon yayının uzun ayağını, sağ ayak destek braketindeki (3) deliğe yerleştirin. c. Ayaklığı yerine döndürün ve çengel pimini (5) takın. d. E klipsi (7) takın. Özel alet: E-CLIP ARACI (HD-52369) NOT E-klipsi takarken, boyalı yüzeylerin hasar görmesini önlemek için E-klips aracını kullanın. | |
| 2. | Fren pedalını monte edin. a. İlk büyük O halkayı (10), fren pedalı montaj braketine (1) takın. b. Fren pedalını (2) montaj braketine takın. c. İkinci büyük O halkayı (10), fren pedalı montaj braketine takın. d. Vidayı (8) ve büyük pulu (9) takın. e. Küçük pulu (11) ve somunu (12) takın. Sıkın. Tork: 24,4–29,8 N·m (18–22 ft-lbs) Fren pedalı pivot vidası |

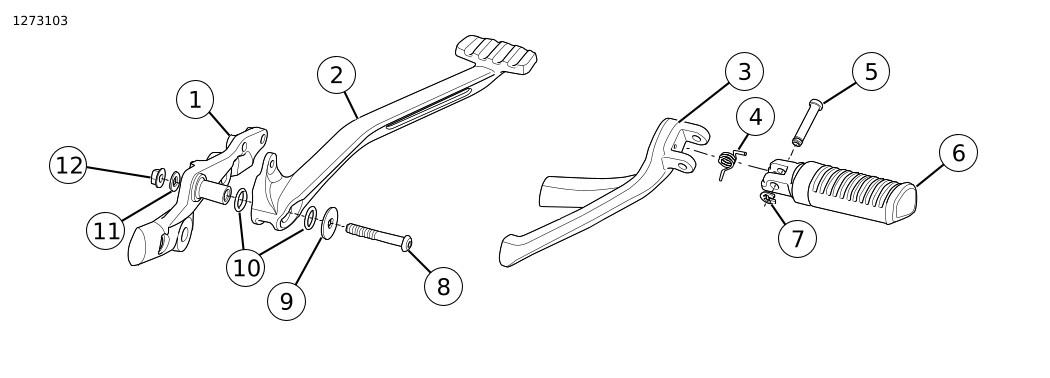

| 1 | Fren pedalı braketi |
| 2 | Fren pedalı - Siyah |
| 3 | Sağ ayak destek braketi |
| 4 | Ayaklık torsiyon yayı |
| 5 | Ayaklık çengel pimi |
| 6 | Sağ ayaklık |
| 7 | E-klips |
| 8 | Vida |
| 9 | Rondela - büyük |
| 10 | O halka - büyük (2) |
| 11 | Rondela - küçük |
| 12 | Somun |
Şekil 10. Sağ Tarafı Önceden Monte Etme
Sağ Tarafı Takma
| 1. | Bkz. Şekil 1. Kitten fren pedal tertibatını ve vidasını (23) alın. | |
| 2. | Bkz. Şekil 11. Fren pedalı montaj braketini takın. a. Havalandırıcı vidasına (2) diş tutucusu uygulayın.LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (MAVİ) (99642-97) b. Fren pedalı braketini (1) takın. c. Vidayı (2) takın. Elinizle sıkın. | |
| 3. | Arka ana silindiri, fren pedalı montaj braketine takın. a. Arka ana silindiri (5) takın. NOT Ana silindiri yerine yerleştirirken, fren pedalı bağlantısının ana silindir çatalının ortasında olduğunu doğrulayın. b. Bkz. Şekil 9. Çengel pimini (2) takın. c. Kamalı daireyi (1) takın. d. Bkz. Şekil 11. Vidaları (4) takın. Sıkın. Tork: 24–30 N·m (18–22 ft-lbs) Ana arka silindir montaj vidaları | |
| 4. | Sağ ayak destek grubunu takın. a. Bkz. Şekil 1. Kitten sağ ayak destek braketi tertibatını ve vidasını (9) alın. b. Bkz. Şekil 11. Vidalara (3) diş tutucusu uygulayın.LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (MAVİ) (99642-97) c. Sağ ayak destek grubunu (6) takın. d. Vidaları (3) takın. e. Vidaları (2 ve 3) sıkın. Tork: 54–61 N·m (40–45 ft-lbs) Sağ ayak destek vidaları |
| 1 | Fren pedalı braketi |
| 2 | Fren pedalı braket vidası |
| 3 | Sağ destek braketi vidası (2) |
| 4 | Ana silindir vidası (2) |
| 5 | Arka ana silindir |
| 6 | Sağ ayak destek grubu |
Şekil 11. Sağ Ayak Destek Braketi
