KIPAS PENDINGIN OLI DIDINGINKAN
J063542025-02-17
INFORMASI UMUM
Tabel 1. Informasi Umum
Kit | Alat-alat yang Disarankan | Level Keahlian(1) |
|---|---|---|
62700204 | Kacamata pengaman, Kunci torsi, DTII |  |
(1) Pemasangan harus dilakukan oleh dealer dan DTII
ISI KIT
Gambar 1. Isi Kit: Pendingin Oli
Tabel 2. Isi Kit: Kipas Pendingin Oli
 | Pastikan semua isi kit lengkap sebelum memasang atau melepaskan item dari kendaraan. | ||||
|---|---|---|---|---|---|
Item | Jumlah | Deskripsi | No. Komponen | Catatan | |
 | 1 | 1 | #4 Klem penggerak cacing, selang saluran masuk | 9946 | |
| 2 | 1 | Selang saluran masuk, mesin ke pendingin oli | 62700143 | |
| 3 | 2 | Gromet | 11692 | |
| 4 | 1 | Pendingin oli dengan rakitan kipas | Tidak dijual terpisah | |
| 1 | Kipas | 26800095 | ||
| 1 | Pendingin oli | 62700133 | ||
| 5 | 1 | Selang, pendingin oli ke tabung rangka | 62700144 | |
| 6 | 1 | #8 Penjepit penggerak cacing, selang saluran masuk | 9969 | |
UMUM
Lembar instruksi juga tersedia secara elektronik. Untuk memverifikasi bahwa Anda menggunakan versi terkini yang tersedia, lakukan salah satu hal berikut:
- Buka h-d.com/isheets.
- Pindai kode QR di sudut kiri atas lembar instruksi
CATATAN
Lembar instruksi ini mungkin berisi Video Tambahan untuk membantu pemasang dengan penjelasan bagian tertentu dari rakitan. Tautan ke video akan ditempatkan di akhir lembar instruksi ini.
Model
Untuk informasi kesesuaian model, baca Katalog Retail Komponen dan Aksesori (P&A) atau bagian Komponen dan Aksesori dari www.harley-davidson.com .
Hubungi Pusat Dukungan Pelanggan Harley-Davidson di 1-800-258-2464 (khusus AS) atau 1-414-343-4056.
Persyaratan Pemasangan
PERINGATANKeselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Gunakan prosedur manual servis yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00333b)
CATATAN
Lembar instruksi ini merujuk pada informasi manual servis. Manual servis tahun sepeda motor dan model sepeda motor dibutuhkan untuk pemasangan ini dan tersedia dari:
- Dealer Harley-Davidson.
- Portal Informasi Layanan H-D, akses berbasis langganan untuk sebagian besar model mulai tahun 2001 dan yang lebih baru. Lihat Pertanyaan Umum tentang Berlangganan untuk informasi lebih lanjut.
CATATAN
Fungsionalitas alat ini akan memerlukan verifikasi bahwa kontrol kipas pendingin oli telah diatur ke "DIAKTIFKAN" pada kendaraan Modul Kontrol Elektronik (ECM). Verifikasi ini HANYA dapat dilakukan oleh teknisi terlatih pabrik di diler Harley-Davidson, menggunakan versi terbaru DIGITAL TECHNICIAN II (Nomor Komponen:HD-48650) dari paket perangkat lunak diagnostik berbasis komputer.
PELEPASAN
Lepaskan Penutup Pendingin Oli
| 1. | Tutup sepatbor depan untuk melindungi hasil akhir. | |
| 2. | Lepaskan tutup pendingin oli. a. Tarik ke depan di bagian bawah untuk melepaskan tiang dari gromet. b. Putar ke atas dan angkat penahan atas. | |
| 3. | Letakkan wadah kuras di bawah pendingin oli. |
Lepaskan Pendingin Oli
| 1. | Lihat Gambar 2. Lepaskan selang (1, 6) dari pendingin oli (7). | |
| 2. | Lepas sekrup (2). | |
| 3. | Geser rakitan pendingin oli ke atas untuk melepaskan penahan (5) dari slot (3). Lepaskan pendingin oli. | |
| 4. | Lepaskan tutup pelindung dari konektor listrik untuk kipas pada kendaraan. | |
| 5. | Lepaskan sistem pembuangan untuk mengakses klem pada selang saluran masuk pendingin oli (1). Lihat manual servis. | |
| 6. | Lepaskan selang saluran masuk pendingin oli (1) dari mesin. | |
| 7. | Lepaskan selang keluar pendingin oli (6) dari tabung rangka. |
PASANG
| 1. | Lihat Gambar 1. Pasang grommets baru (3) di rakitan kipas (4) dengan bagian grommet yang lebih besar menghadap ke depan kendaraan. | |
| 2. | Pasang selang saluran masuk pendingin oli (2) dengan klem baru (1) ke mesin. Jangan mengencangkan klem saat ini, biarkan longgar. | |
| 3. | Pasang selang pendingin oli (5) pada tabung rangka dengan klem baru untuk (6). Jangan mengencangkan klem saat ini, biarkan longgar. | |
| 4. | Lihat Gambar 2. Pasang rakitan pendingin oli (8). Geser rakitan pendingin oli ke bawah untuk memasang penahan (5) di slot (3). | |
| 5. | Pasang mur pengikat ke ulir sekrup (2).LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BIRU) (99642-97) | |
| 6. | Pasang sekrup (2). Kencangkan. Torque: 10,8–13,6 N·m (96–120 in-lbs) | |
| 7. | Lihat Gambar 1. Hubungkan selang ke pendingin oli menggunakan klem baru untuk (1) dan (6). Sesuaikan selang sesuai kebutuhan. | |
| 8. | Posisikan semua klem 3.8 mm (0 inci) dari ujung selang. Kencangkan. Torque: 0,9 N·m (8 in-lbs) | |
| 9. | Pasang sistem pembuangan. Lihat manual servis. | |
| 10. | Gunakan DTII untuk memverifikasi kipas pendingin oli telah diatur ke DIAKTIFKAN. Special Tool: DIGITAL TECHNICIAN II (HD-48650) |

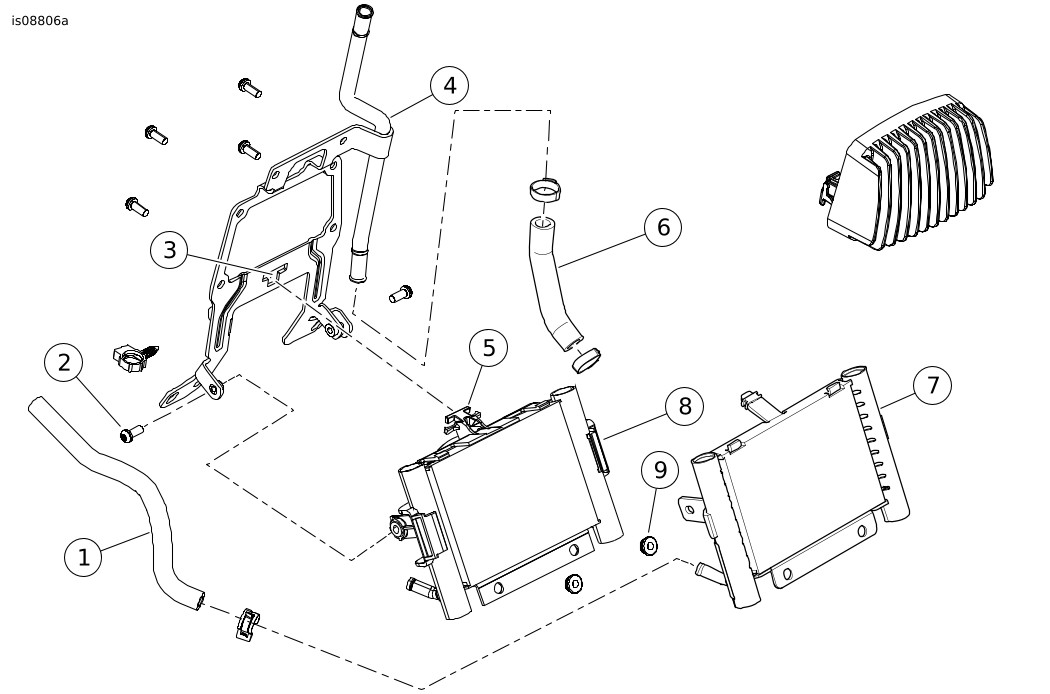

| 1 | Selang saluran masuk, mesin ke pendingin oli |
| 2 | Sekrup (2) |
| 3 | Slot |
| 4 | Tabung rangka |
| 5 | Penahan |
| 6 | Selang, pendingin oli ke tabung rangka |
| 7 | Pendingin oli, berpendingin non-kipas |
| 8 | Pendingin oli, dengan kipas |
| 9 | Gromet (2) |
Gambar 2. Komponen Pendingin Oli
PEMBERITAHUAN
Ketinggian oli tidak dapat diukur dengan akurat pada mesin yang dingin. Untuk pemeriksaan sebelum berkendara, dengan posisi sepeda motor bersandar pada standar samping di permukaan yang rata, pastikan ketinggian oli berada di antara tanda panah pada tongkat celup ketika mesin dingin. Jangan menambahkan oli hingga mencapai tanda FULL pada mesin yang DINGIN. (00185a)
PEMBERITAHUAN
Jangan menjalankan mesin ketika ketinggian oli di bawah tanda add pada tongkat celup pada suhu operasi. Hal tersebut dapat mengakibatkan kerusakan mesin. (00187b)
SELESAI
| 1. | Pasang penutup pendingin oli. a. Pasang penahan atas. b. Putar ke bawah dan ke belakang untuk memasukkan pin ke dalam gromet. | |
| 2. | Periksa ketinggian oli mesin. Lihat manual servis untuk prosedur pemeriksaan oli. | |
| 3. | Lihat DTII atau Manual Diagnostik Kelistrikan (EDM) untuk memverifikasi fungsi kontrol kipas pada kendaraan ECM. Special Tool: DIGITAL TECHNICIAN II (HD-48650) CATATAN Posisikan klem untuk menghindari gangguan pada pemasangan filter oli. Periksa apakah perutean selang aman dari filter oli dan ujung yang tajam. Selang tidak boleh tertekuk atau kusut karena dapat menghalangi aliran oli. |
PARAMETER OPERASI
Kriteria ON/OFF Suhu Mesin
- 105 °C (221 °F) jika suhu mesin meningkat, kipas akan ON.
- 95 °C (203 °F) jika suhu mesin turun, kipas akan OFF.
Kriteria Kecepatan ON/OFF
- 40 km/h (25 mph) jika suhu mesin meningkat tinggi, kipas akan OFF terlepas dari suhu mesin.
- 48 km/h (30 mph) jika suhu mesin turun, Kriteria ON/OFF Suhu Mesin akan diaktifkan.
