KONTROL TENGAH
941001642025-02-18
INFORMASI UMUM
Tabel 1. Informasi Umum
Kit
Alat-alat yang Disarankan
Level Keahlian(1)
50502136
Kacamata Pelindung, Kunci Torsi, Digital Technician II (DT II)
(1) Pemasangan harus dilakukan oleh dealer dan DTII
ISI KIT

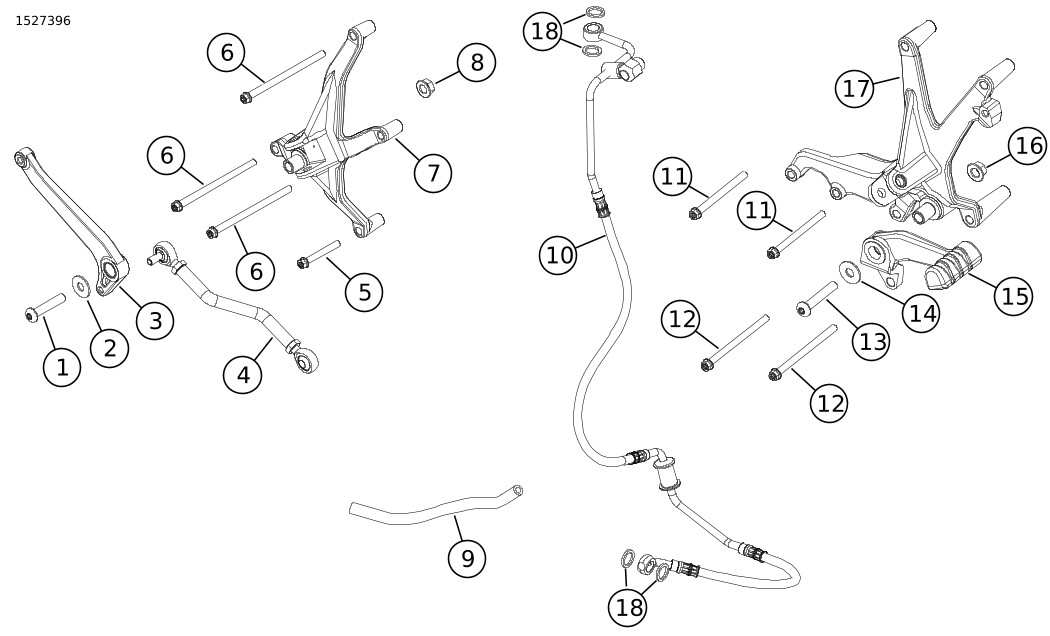

Gambar 1. Isi Kit: Kontrol yang Dipasang di Tengah
Tabel 2. Isi Kit: Kontrol yang Dipasang di Tengah
Pastikan semua isi kit lengkap sebelum memasang atau melepaskan item dari kendaraan.
Item
Jumlah
Deskripsi
No. Komponen
Catatan
1
1
Sekrup, kepala kancing, M8 x 1.25
10201009
2
1
Cincin pengunci
10600060
3
1
Tuas pemindah gigi
33600352
4
1
Penghubung batang pemindah gigi
33600354
5
1
Sekrup, flensa, M6 x 44
10201099
6
3
Sekrup, flensa, M6 x 100
10201098
7
1
Braket dudukan tumpuan kaki kiri
50502140
8
1
Mur pengunci
3725M
9
1
Selang rem, silinder master belakang ke reservoir
41700974
10
1
Selang rem, silinder master belakang ke Modul ABS
41800848
11
2
Sekrup, flensa, M6 x 70
10201094
12
2
Sekrup, flensa, M6 x 85
10201095
13
1
Sekrup, kepala kancing, M8 x 1.25
10200931
14
1
Cincin pengunci
10600060
15
1
Tuas rem
50600487
16
1
Mur pengunci
3725M
17
1
Braket dudukan tumpuan kaki kanan
50502139
18
4
Gasket saluran rem
41751-06A
UMUM
Model
Untuk informasi kesesuaian model, baca Katalog Retail Komponen dan Aksesori (P&A) atau bagian Komponen dan Aksesori dari www.harley-davidson.com .
Pastikan Anda menggunakan lembar instruksi versi terkini. Tersedia di: h-d.com/isheets
Hubungi Pusat Dukungan Pelanggan Harley-Davidson di 1-800-258-2464 (khusus AS) atau 1-414-343-4056.
Persyaratan Pemasangan
PERINGATAN
Keselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Gunakan prosedur manual servis yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00333b)
CATATAN
Lembar instruksi ini merujuk pada informasi manual servis. Manual servis tahun sepeda motor dan model sepeda motor dibutuhkan untuk pemasangan ini dan tersedia dari:
  • Dealer Harley-Davidson.
  • Portal Informasi Layanan H-D, akses berbasis langganan untuk sebagian besar model mulai tahun 2001 dan yang lebih baru. Lihat Pertanyaan Umum tentang Berlangganan untuk informasi lebih lanjut.
PERSIAPAN
1. Lepas jok. Lihat manual servis.
2. Lepas sekring utama. Lihat manual servis.
3. Lepaskan unit chin scoop. Lihat manual servis.
4. Lepaskan unit muffler. Lihat manual servis.
5. Lepaskan panel kompartemen listrik kanan. Lihat manual servis.
6. Kuras cairan rem dari sistem rem belakang.
PELEPASAN
1. Lepaskan sakelar rem belakang Peralatan Asli (OE). Simpan untuk digunakan lagi. Lihat manual servis.
CATATAN
Simpan klip-p, perangkat, dan baut banjo untuk digunakan lagi.
2. Lepaskan master silinder rem belakang yang tersambung ke Sistem Pengereman Antiterkunci (ABS) selang rem modul dan singkirkan. Lihat manual servis.
a. Singkirkan gasket selang rem.
3. Lepaskan silinder master belakang dengan reservoir cairan rem. Simpan untuk digunakan lagi. Lihat manual servis.
4. Lepaskan unit tumpuan kaki kiri dan kanan. Simpan untuk digunakan lagi. Lihat manual servis.
5. Lepaskan pasak pemindah gigi kiri. Simpan untuk digunakan lagi. Lihat manual servis.
6. Lepaskan unit pijakan kaki OE dan singkirkan. Lihat manual servis.
CATATAN
Simpan sekrup dari bagian belakang batang pemindah gigi ke tuas pemindah gigi transmisi.
a. Kanan: Pedal rem dan braket dudukan.
b. Kiri: Batang pemindah gigi, tuas pemindah gigi, dan braket dudukan.
7. Lihat Gambar 2. Ganti selang master silinder rem belakang.
a. Lepaskan selang rem OE (2) dan singkirkan.
b. Gunakan kembali klip selang rem.
c. Pasang selang rem baru (1) dari kit.
8. Lihat Gambar 3. Lepaskan tiga sekrup (2) dari manifol cairan pendingin (1) dan singkirkan.
9. Lihat Gambar 4. Lepaskan empat sekrup (1) dari penutup utama (2) dan singkirkan.

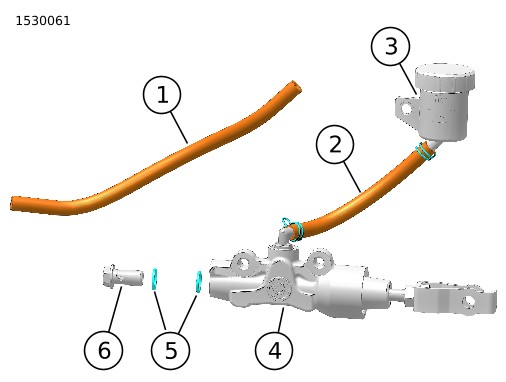

1Selang rem belakang
2Selang Rem OE
3Tabung
4Silinder master belakang
5Gasket saluran rem
6Baut banjo
Gambar 2. Silinder Master Belakang

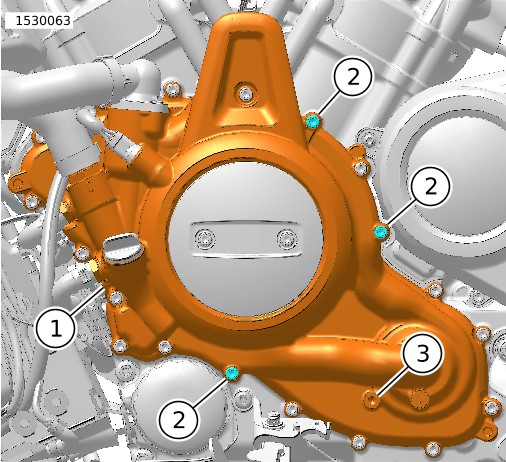

1Manifol cairan pendingin
2Sekrup (3)
3Lokasi sekrup chin scoop
Gambar 3. Manifol Cairan Pendingin

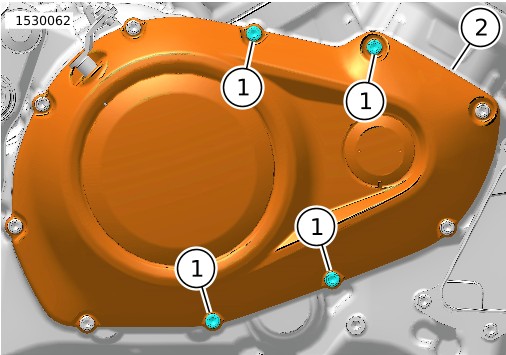

1Sekrup (4)
2Penutup primer
Gambar 4. Penutup Primer
PASANG
Unit pedal rem
1. Lihat Gambar 5. Pasang pedal rem (3) ke braket dudukan pijakan kaki kanan (4).
2. Pasang cincin (2) dan sekrup (1).
3. Pasang mur kunci (5). Kencangkan.
Torque: 17–21 N·m (13–15 ft-lbs) Mur pengunci pedal rem
1Sekrup
2Cincin pengunci
3Pedal rem
4Braket dudukan tumpuan kaki kanan
5Mur pengunci
Gambar 5. Unit pedal rem
Unit Tuas Pemindah Gigi
1. Lihat Gambar 6. Pasang tuas transmisi gigi (3) ke braket dudukan pijakan kaki kiri (5).
2. Pasang cincin (2) dan sekrup (1).
3. Pasang mur kunci (5). Kencangkan.
Torque: 24,5–30 N·m (18–22 ft-lbs) Mur pengunci tuas pemindah gigi

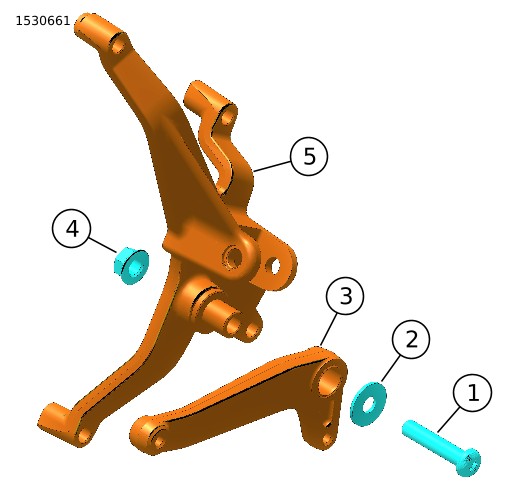

1Sekrup
2Cincin pengunci
3Tuas pemindah gigi
4Mur pengunci
5Braket dudukan tumpuan kaki kiri
Gambar 6. Unit Tuas Pemindah Gigi Kopling
Dudukan Tumpuan Kaki Kiri
1. Lihat Gambar 7. Pasang braket dudukan pijakan kaki kiri (3).
a. Posisikan braket dudukan (3) di atas manifol cairan pendingin di tempat melepaskan sekrup.
2. Pasang sekrup (4). Kencangkan.
Torque: 8–10 N·m (6–7 ft-lbs) Sekrup braket dudukan tumpuan kaki kiri
3. Pasang penghubung batang pemindah gigi (7).
4. Pasang sekrup (5). Kencangkan.
Torque: 10,5–12,5 N·m (8–9 ft-lbs) Sekrup penghubung batang pemindah gigi.
a. Gunakan sekrup batang pemindah gigi belakang (5) yang sebelumnya dilepas.
b. Lakukan clock pada braket pemindah gigi transmisi (8) jika diperlukan. Lihat manual servis.
5. Pasang pasak pemindah gigi (2) dan sekrup (1). Kencangkan.
Torque: 10,5–12 N·m (8–9 ft-lbs) Sekrup tumpuan kaki.

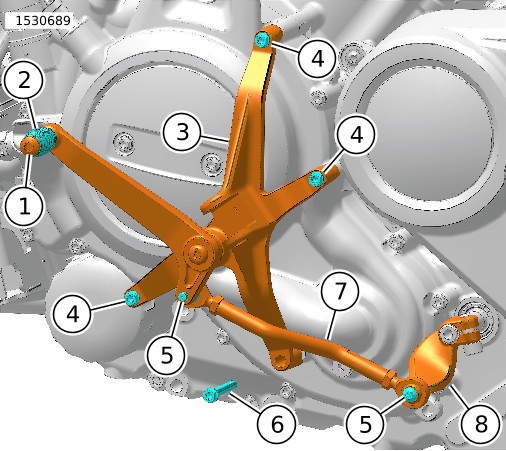

1Sekrup
2Pasak pemindah gigi
3Braket dudukan tumpuan kaki kiri
4Sekrup, M6 x 100 (3)
5Sekrup ujung batang pemindah gigi (2)
6Sekrup, M6 x 44 (gunakan untuk chin scoop)
7Penghubung batang pemindah gigi
8Braket pemindah gigi transmisi
Gambar 7. Braket Dudukan Tumpuan Kaki Kiri
Dudukan Tumpuan Kaki Kanan
1. Lihat Gambar 8. Pasang master silinder rem belakang dan reservoir.
a. Pasang silinder master belakang (9).
b. Pasang sekrup (8). Kencangkan.
Torque: 9–11 N·m (7–8 ft-lbs) Sekrup silinder master belakang
c. Arahkan selang rem di belakang braket dudukan tumpuan kaki kanan (1).
d. Pasang reservoir silinder master belakang secara longgar (4) dengan sekrup (3).
2. Pasang braket dudukan tumpuan kaki kanan (1).
a. Posisikan braket dudukan (1) di atas penutup primary di tempat melepaskan sekrup.
3. Pasang sekrup (2 dan 5). Kencangkan.
Torque: 10,6–13 N·m (8–10 ft-lbs) Sekrup braket dudukan tumpuan kaki
4. Dengan kendaraan dalam posisi tegak, ratakan reservoir silinder master belakang (4).
5. Kencangkan sekrup (3).
Torque: 7–9 N·m (5–7 ft-lbs) Sekrup reservoir silinder master belakang
6. Sejajarkan pedal rem dengan silinder master belakang.
7. Pasang pin clevis (7) dan pin koter (6).

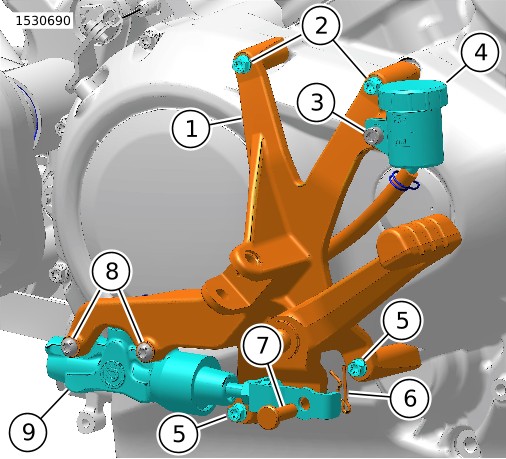

1Braket dudukan tumpuan kaki kanan
2Sekrup, M6 x 70 (2)
3Sekrup
4Tabung silinder master belakang
5Sekrup, M6 x 85 (2)
6Cotter pin
7Pin clevis
8Sekrup
9Silinder master belakang
Gambar 8. Braket Dudukan Tumpuan Kaki Kanan
Saluran Rem
1. Lihat Gambar 9. Pasang sakelar rem OE ke selang rem (2). Lihat manual servis.
2. Arahkan saluran rem (2) dari master silinder rem belakang (4) ke modul ABS (1). Lihat manual servis.
3. Pasang selang rem (2) di modul ABS. Pasang baut banjo secara longgar dengan gasket selang rem baru . Lihat manual servis.
4. Pasang klem secara longgar (5) ke selang rem (2). Lihat manual servis.
5. Lihat Gambar 10. Pasang selang rem (2) di master silinder rem belakang (3). Pasang baut banjo secara longgar (1) dengan gasket selang rem baru (2).
6. Lihat Gambar 9. Kencangkan klem selang rem (5). Lihat manual servis.
7. Kencangkan baut banjo di modul ABS.
Torque: 25,5–28,5 N·m (19–21 ft-lbs) Baut banjo Modul ABS
8. Pasang unit chin scoop. Lihat manual servis.
a. Lihat Gambar 7. Gunakan sekrup (6) untuk menyelesaikan prosedur.
b. Periksa jarak bebas antara chin scoop dan selang rem belakang. Sesuaikan selang rem jika diperlukan.
c. Kencangkan baut banjo di silinder master belakang.
Torque: 25,5–28,5 N·m (19–21 ft-lbs) Baut banjo silinder master belakang

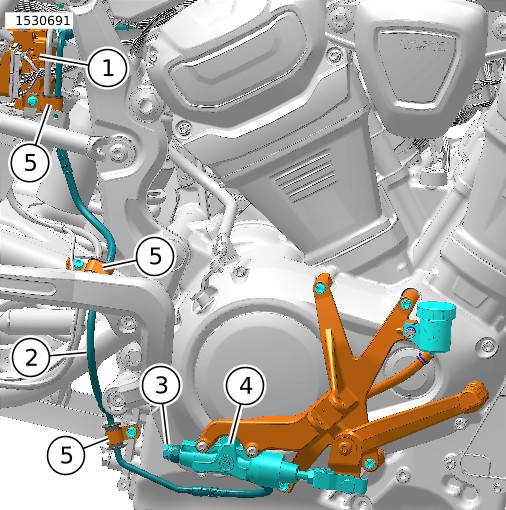

1Modul ABS
2Selang rem, silinder master belakang ke modul ABS
3Baut banjo
4Silinder master belakang
5Klem (3)
Gambar 9. Selang Rem Baru

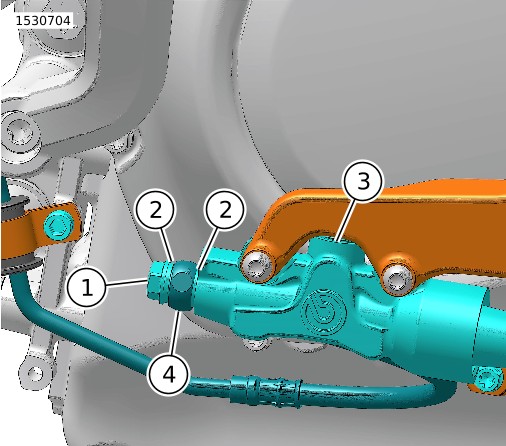

1Baut banjo
2Gasket selang rem (2)
3Silinder master belakang
4Selang rem, silinder master belakang ke modul ABS
Gambar 10. Silinder Master Belakang
SELESAI
1. Hubungkan konektor sakelar rem belakang OE. Lihat manual servis.
2. Isi dan kosongkan sistem rem belakang. Lihat manual servis.
3. Lakukan finish pada sistem rem ABS dengan alat khusus.

Special Tool: DIGITAL TECHNICIAN II (HD-48650)

4. Pasang panel kompartemen listrik kanan. Lihat manual servis.
5. Pasang unit muffler. Lihat manual servis.
6. Pasang sekring utama. Lihat manual servis.
7. Pasang jok. Lihat manual servis.
8. Periksa pengoperasian lampu berhenti.
9. Lakukan uji berkendara pada sepeda motor. Ulangi prosedur pembuangan angin jika rem terasa ringan.
