OLJEKYLARE FLÄKTKYLD

J063542025-02-17

ALLMÄN INFORMATION

Tabell 1. Allmän information

Satser	Föreslagna verktyg	Kompetensnivå⁽¹⁾
62700204	Skyddsglasögon, momentnyckel, DTII

(1) DTII och montering hos återförsäljare krävs

SATSINNEHÅLL

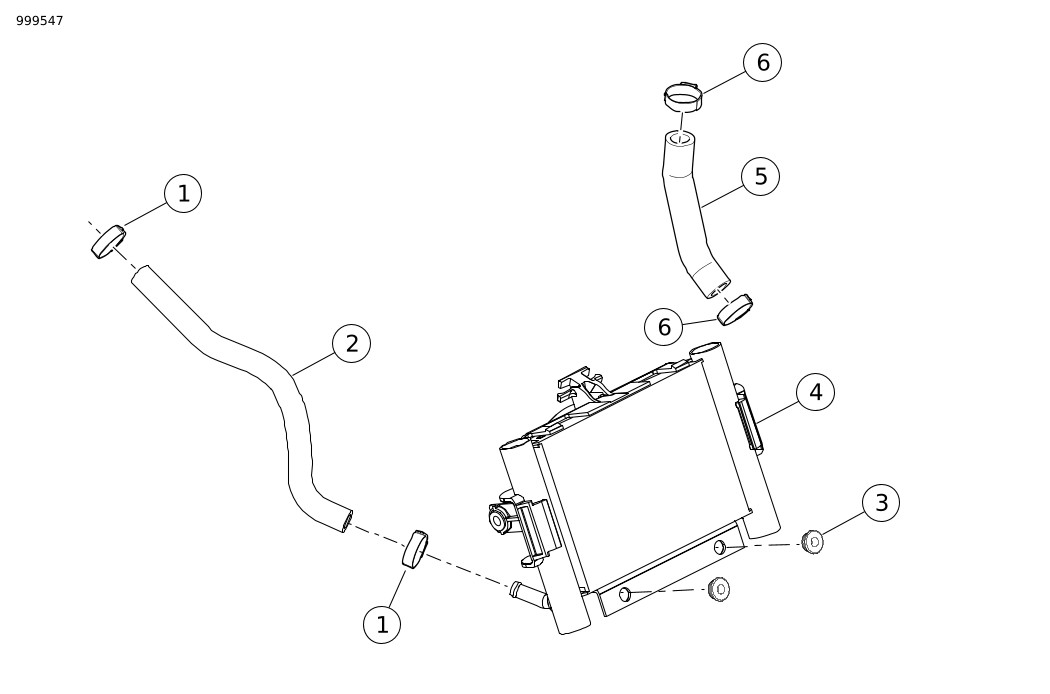

Figur 1. Satsen innehåller: Oljekylare

Tabell 2. Satsen innehåller: Sats för oljekylare

Kontrollera att allt innehåll finns i satsen innan du installerar eller avlägsnar artiklar från fordonet.
Komponent	Antal	Beskrivning	Art.nr	Anteckningar
1	1	#4 Slangklämma, inloppsslang	9946
2	1	Inloppsslang, motor till oljekylare	62700143
3	2	Clips	11692
4	1	Oljekylare med fläktaggregat	Säljs ej separat
	1	Fläkt	26800095
	1	Oljekylare	62700133
5	1	Utloppsslang, oljekylare till diagonalrör	62700144
6	1	#8 Slangklämma, inloppsslang	9969

ALLMÄNT

Instruktionsbladet finns också tillgängligt elektroniskt. Kontrollera att du använder den senaste versionen genom att göra något av följande:

Gå till h-d.com/isheets
Skanna QR-koden i det övre vänstra hörnet av instruktionsbladet

ANMÄRKNING

Detta instruktionsblad kan ha en kompletterande video för att hjälpa installatören att klargöra en viss del av enheten. En länkad video skulle finnas i slutet av detta instruktionsblad.

Modeller

Om du vill ha information om modelltillbehör kan du läsa Reservdelar och tillbehör (P&A) återförsäljarkatalogen eller avsnittet Reservdelar och tillbehör på www.harley-davidson.com .

Kontakta Harley-Davidsons kundtjänst på +1-800-258-2464 (endast USA) eller +1-414-343-4056.

Installationskrav

VARNING

Förarens och passagerarens säkerhet är beroende av att denna sats monteras korrekt. Följ rätt tillvägagångssätt enligt verkstadshandboken. Om du inte kan utföra åtgärden eller saknar rätt verktyg låter du en Harley-Davidson-återförsäljare utföra monteringen. Om den här satsen monteras felaktigt kan det leda till dödsfall eller allvarliga personskador. (00333b)

ANMÄRKNING

Det här instruktionsbladet hänvisar till information i verkstadshandboken. Monteringen kräver en verkstadshandbok för motorcykelns modell/årgång och finns tillgänglig från:

En Harley-Davidson-återförsäljare.
H-D:s serviceinformationsportal, en prenumerationsbaserad tillgång som finns tillgänglig för de flesta modeller från 2001 och senare. Mer information finns på Vanliga frågor om prenumerationer .

ANMÄRKNING

Funktionaliteten av denna sats kommer att kräva en verifiering att oljekylarens fläktkontroll har ställts in på "ENABLED" i fordonets Elektronisk styrmodul (ECM). Denna verifiering kan ENDAST utföras av en fabriksutbildad tekniker hos en Harley-Davidson-återförsäljare, med hjälp av den senaste versionen av det DIGITAL TECHNICIAN II (DIGITAL TECHNICIAN II) (Artikelnummer:HD-48650) datorbaserade diagnostiska programpaketet.

TA BORT

Ta bort oljekylarens lock

1.	Täck framskärmen för att skydda finishen.
2.	Avlägsna oljekylarskyddet. a. Dra framåt i botten för att frigöra stiften från genomföringarna. b. Vrid upp och lyft av den övre hållaren.
3.	Placera ett avtappningskärl under oljekylaren.

Ta bort oljekylaren

1.	Se Figur 2. Lossa slangarna (1, 6) från oljekylaren (7).
2.	Ta bort skruvarna (2).
3.	Skjut oljekylaraggregatet uppåt för att lossa hållaren (5) från skåran (3). Ta bort oljekylaren.
4.	Ta bort skyddslocket från den elektriska kontakten för fläkten på fordonet.
5.	Ta bort avgassystemet för att komma åt klämman på oljekylarens inloppsslang (1). Se verkstadshandboken.
6.	Ta bort inloppsslangen till oljekylaren (1) från motorn.
7.	Ta bort oljekylarens utloppsslang (6) från diagonalröret.

INSTALLERA

1.	Se Figur 1. Installera nya genomföringar (3) i fläktaggregatet (4) med den större delen av genomföringen vänd mot fordonets framsida.
2.	Montera oljekylarens inloppsslang (2) med ny klämma (1) på motorn. Dra inte åt klämman helt vid denna tidpunkt, lämna lös.
3.	Montera oljekylarens utloppsslang (5) på diagonalröret med ny klämma (6). Dra inte åt klämman helt vid denna tidpunkt, lämna lös.
4.	Se Figur 2. Installera oljekylaraggregatet (8). Skjut oljekylaraggregatet nedåt för att haka fast hållaren (5) i skåran (3).
5.	Applicera gänglås på skruvarnas gängor (2).LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BLÅ) (99642-97)
6.	Skruva i skruvarna (2). Dra åt. Åtdragning: 10,8–13,6 N·m (96–120 in-lbs)
7.	Se Figur 1. Anslut slangarna till oljekylaren med nya klämmor (1) och (6). Justera slangarna efter behov.
8.	Placera alla klämmor 3.8 mm (0 tum) från slangens ände. Dra åt. Åtdragning: 0,9 N·m (8 in-lbs)
9.	Montera avgassystemet. Se verkstadshandboken.
10.	Använda DTII för att verifiera att oljekylarfläkten har ställts in på ENABLED. Specialverktyg: DIGITAL TECHNICIAN II (DIGITAL TECHNICIAN II) (HD-48650)

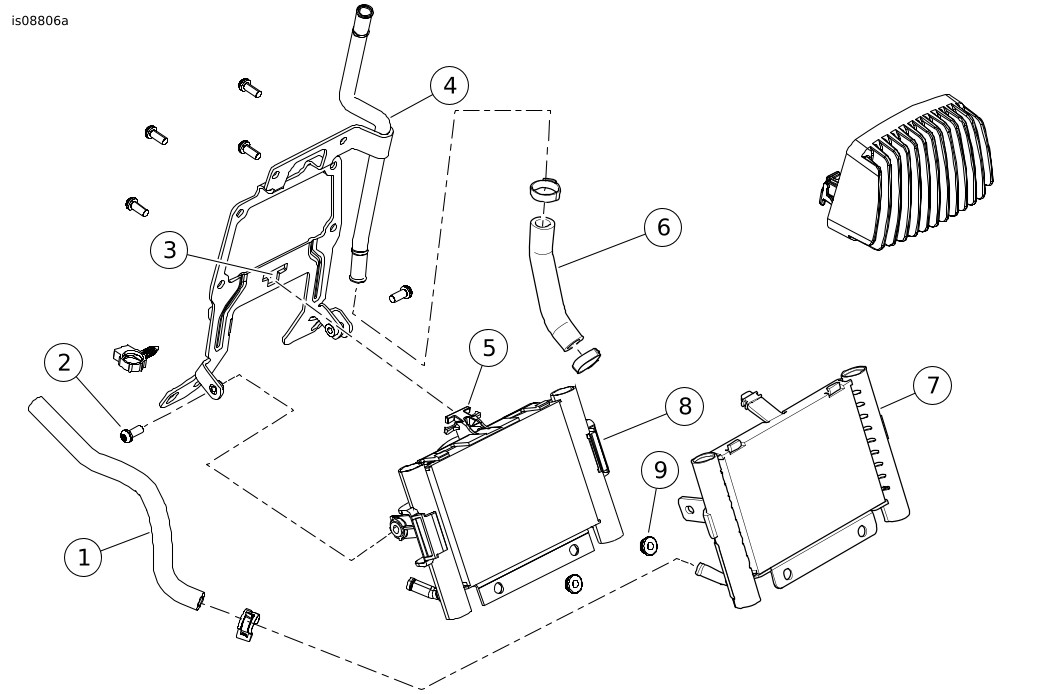

1	Inloppsslang, motor till oljekylare
2	Skruv (2)
3	Springa
4	Nedrör
5	Hållare
6	Utloppsslang, oljekylare till diagonalrör
7	Oljekylare, ej fläktkyld
8	Oljekylare, med fläkt
9	Monteringsring (2)

Figur 2. Komponenter för oljekylning

OBS!

Oljenivån kan inte mätas exakt på en kall motor. Vid granskning före körning ska motorcykeln stå lutad på sidstödet på plan mark och oljan ska då nå mellan pilarna på oljestickan när motorn är kall. Fyll inte på olja för att höja nivån till markeringen FULL på en KALL motor. (00185a)

OBS!

Starta inte motorn när oljenivån ligger under påfyllningsmarkeringen på oljestickan vid arbetstemperatur. Detta leder till skada på motorn. (00187b)

KLART

1.	Montera oljekylarskyddet. a. Koppla in den övre hållaren. b. Rotera nedåt och bakåt för att koppla stiften till genomföringarna.
2.	Kontrollera oljenivån i oljetanken. Se servicemanualen för procedur för kontroll av olja.
3.	Se DTII eller Handbok för elektrisk diagnos (HED) för att verifiera fläktkontrollfunktionen på fordonets ECM. Specialverktyg: DIGITAL TECHNICIAN II (DIGITAL TECHNICIAN II) (HD-48650) ANMÄRKNING Placera klämmorna för att undvika störningar vid installationen av oljefiltret. Säkerställ slangdragningens avstånd till oljefiltret och vassa kanter. Slangarna måste vara fria från böjar eller veck som kan hindra oljeflödet.

DRIFTPARAMETRAR

Temperaturkriterier för motor PÅ/AV

105 °C (221 °F) och högre kommer fläkten att slås PÅ.
95 °C (203 °F) och lägre stängs fläkten AV.

Kriterier för hastighet PÅ/AV

40 km/h (25 mph) och högre stängs fläkten AV oavsett motortemperatur.
48 km/h (30 mph) och lägre kommer temperaturkriterier för motor PÅ/AV att aktiveras.
