MOTOR ENSAMBLADO MILWAUKEE EIGHT 135CI DE SCREAMIN EAGLE
941003842025-02-17
INFORMACIÓN GENERAL
Tabla 1. Información general
Kits | Herramientas sugeridas | Nivel de habilidad(1) |
|---|---|---|
16200784, 16200785, 16200786, 16200787 | Gafas de seguridad, llave dinamométrica, Digital Technician II (DT II) |  |
(1) Es necesario usar una herramienta DTII, y la instalación debe realizarse en el concesionario
CONTENIDO DEL KIT

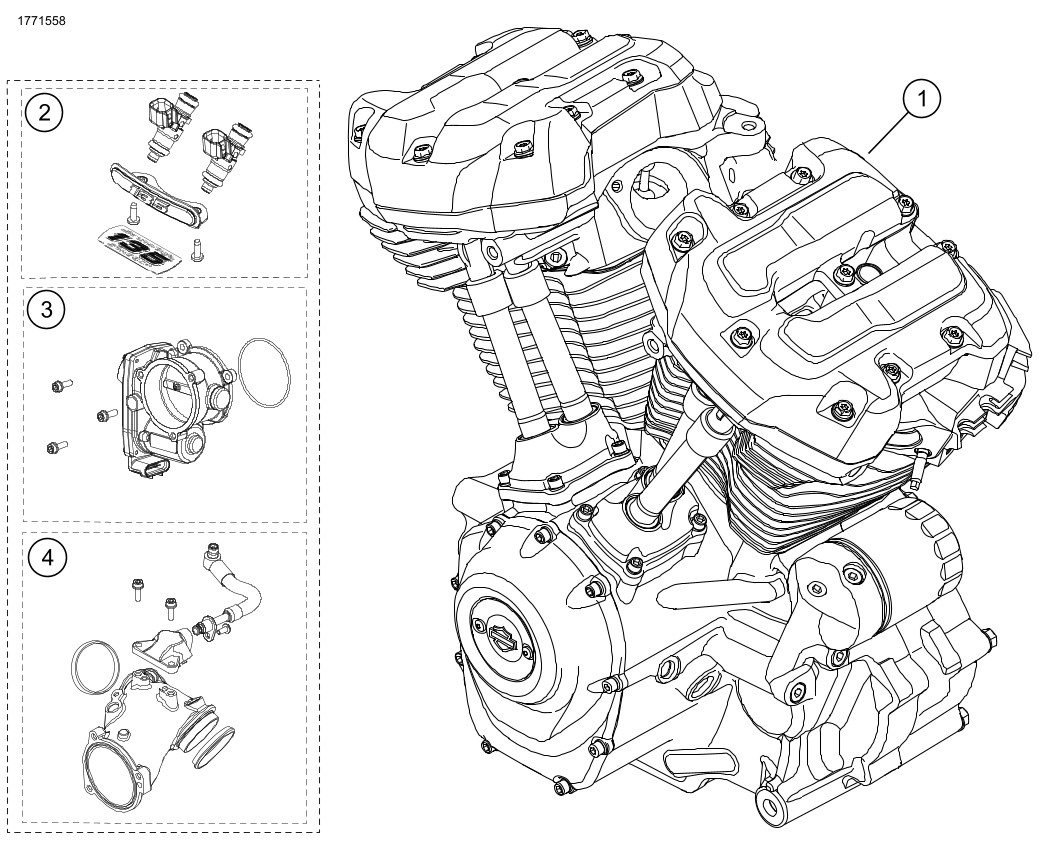

Figura 1. Motor ensamblado Milwaukee Eight 135 de Screamin' Eagle
Tabla 2. Motor ensamblado Milwaukee Eight 135 de Screamin' Eagle
 | Verifica que el kit tenga todos los elementos antes de instalar o quitar las piezas del vehículo. | ||||
|---|---|---|---|---|---|
Artículo | Cantidad | Descripción | N.º de pieza | Notes | |
 | 1 | 1 | Conjunto del motor completo | 16200784, 16200785, 16200786, 16200787 | |
| 2 | 2 | Kit de inyector de alto flujo Screamin' Eagle, incluye cronómetro y emblema de culata, tornillos | 27300204 | Incluye hoja de instrucciones 94100474 |
| 3 | 1 | Cuerpo del acelerador de 68 mm de Screamin' Eagle | 27300194 | Incluye hoja de instrucciones 94100449 |
| 4 | 1 | Colector de admisión de 68 mm (con riel de combustible) de Screamin' Eagle | 27300210 | Incluye hoja de instrucciones 94100527 |
Figura 2. Cilindros del motor ensamblado Milwaukee Eight 135 de Screamin' Eagle
Tabla 3. Cilindros del motor ensamblado Milwaukee Eight 135 de Screamin' Eagle
| Verifica que el kit tenga todos los elementos antes de instalar o quitar las piezas del vehículo. | ||||
|---|---|---|---|---|---|
Artículo | Cantidad | Descripción | N.º de pieza | Notes | |
| 1 | 2 | Kit de cilindro, 4.310 pulgadas (negro resaltado) de Screamin' Eagle | 16800407 | Incluye los cilindros delanteros y traseros, artículos 2-4 |
| 2 | 4 | Pasador de localización, anillo | 16589-99B | |
| 3 | 2 | Junta, base del cilindro | 16500332 | |
| 4 | 2 | Junta, culata del cilindro | 16500657A | |
Figura 3. Culatas y válvulas del motor ensamblado Milwaukee Eight 135 de Screamin' Eagle
Tabla 4. Culatas y válvulas del motor ensamblado Milwaukee Eight 135 de Screamin' Eagle
| Verifica que el kit tenga todos los elementos antes de instalar o quitar las piezas del vehículo. | ||||
|---|---|---|---|---|---|
Artículo | Cantidad | Descripción | N.º de pieza | Notes | |
| 1 | 2 | Liberación automática de la compresión | 18400073B | |
| 2 | 8 | Tuerca de reborde | 10200303 | |
| 3 | 16 | Fijador, válvula | No se vende por separado | |
| 4 | 8 | Collarín, resorte de válvula | No se vende por separado | |
| 5 | 8 | Resorte de válvula | No se vende por separado | |
| 6 | 8 | Sello, válvula | No se vende por separado | |
| 7 | 1 | Conjunto de la culata del cilindro, trasero | 16500779 | Enfriado por aceite |
16500815 | Enfriado por agua | ||||
| 1 | Conjunto de la culata del cilindro, delantero | 16500778 | Enfriado por aceite | |
16500814 | Enfriado por agua | ||||
| 8 | 2 | Válvula de escape, 33 mm | 18000047 | |
| 9 | 2 | Válvula de admisión, 41 mm | 18000046 | |
| 10 | 4 | Tornillo, cabeza de botón, TORX | 68120-00 | |
| 11 | 2 | Medallón, 135 | 14101814 | |
| 12 | 4 | Perno, puerto de escape | 10900015A | |
| A | 1 | Kit de resorte de válvula, Screamin' Eagle | 18100080A | Incluye los artículos 3 al 6 |
Figura 4. Pistones de motor ensamblado Milwaukee Eight 135 de Screamin' Eagle
Tabla 5. Pistones de motor ensamblado Milwaukee Eight 135 de Screamin' Eagle
| Verifica que el kit tenga todos los elementos antes de instalar o quitar las piezas del vehículo. | ||||
|---|---|---|---|---|---|
Artículo | Cantidad | Descripción | N.º de pieza | Notes | |
| 1 | 1 | Kit de pistones, delantero y trasero, con juegos de anillos, pasador del pistón y anillos de seguridad, estándar | 21900164A | |
| 2 | 2 | Juego de anillos de pistón, estándar | 22000126 | |
| 3 | 4 | Anillo de bloqueo, pasador de pistón | 22097-99 | |
| 4 | 2 | Pasador del pistón | 22558-07 | |

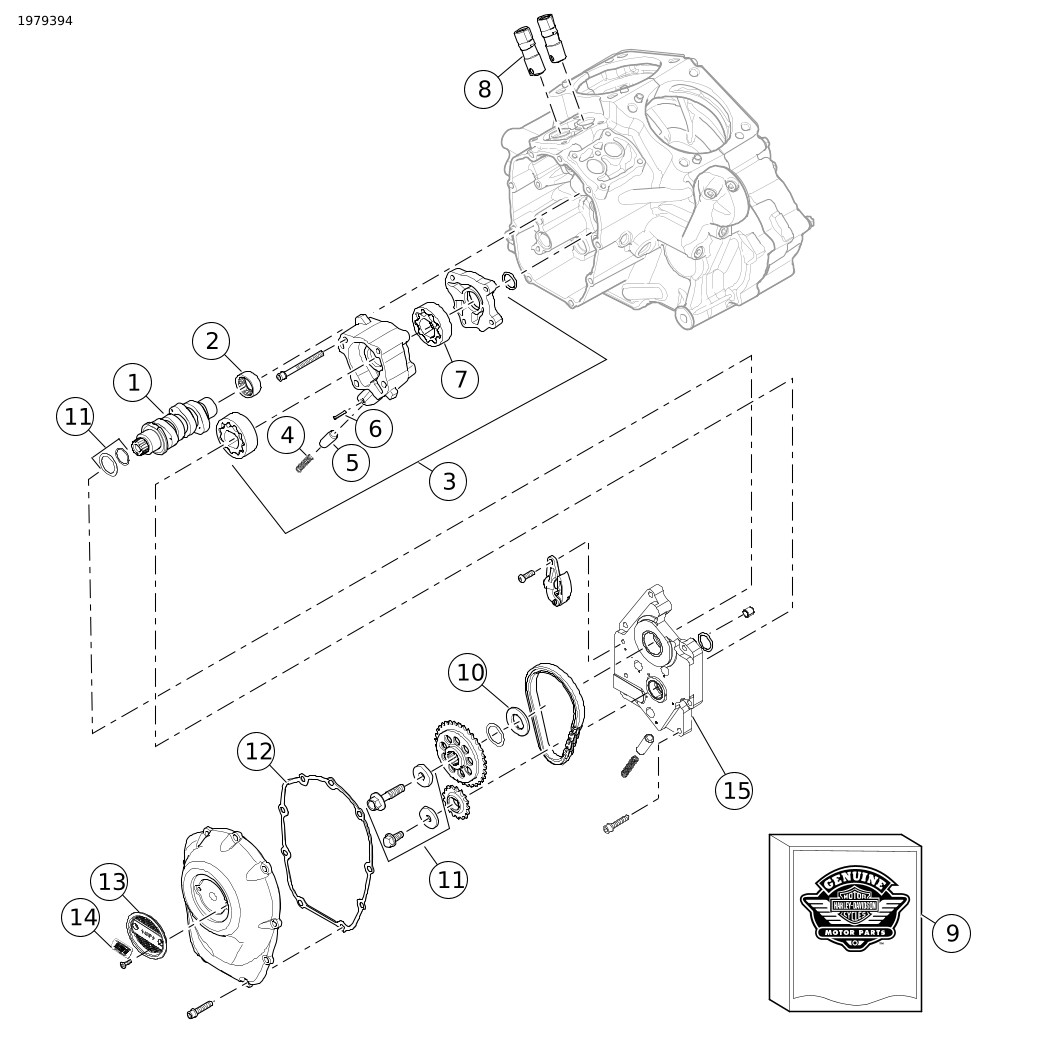

Figura 5. Árbol de levas y cubierta del árbol de levas del motor ensamblado Milwaukee Eight 135 de Screamin' Eagle
Tabla 6. Árbol de levas y cubierta del árbol de levas del motor ensamblado Milwaukee Eight 135 de Screamin' Eagle
| Verifica que el kit tenga todos los elementos antes de instalar o quitar las piezas del vehículo. | ||||
|---|---|---|---|---|---|
Artículo | Cantidad | Descripción | N.º de pieza | Notes | |
| 1 | 1 | Kit del árbol de levas, SE8-517 | 25400353 | |
| 2 | 1 | Kit de cojinetes de agujas, árbol de levas | 9298A | Incluido en el kit de junta, artículo 9 |
| 3 | 1 | Conjunto de la bomba de aceite | 62400279 | Refrigerado por aceite, incluye los artículos 4 al 7 |
| 62400278 | Refrigerado por agua, incluye los artículos 4 al 7 | |||
| 4 | 1 | Resorte, válvula de descarga | 26210-99 | |
| 5 | 1 | Válvula de descarga, paso de la bomba de aceite | 26400-82B | |
| 6 | 1 | Pasador cilíndrico | 601 | Incluido en el kit de junta, artículo 9 |
| 7 | 1 | Conjunto del rotor | 62400006 | Enfriado por aceite |
| 62400274 | Enfriado por agua | |||
| 8 | 4 | Elevador hidráulico | 18572-13 | |
| 9 | 1 | Conjunto de junta | 25700731 | |
| 10 | 1 | Espaciador, alineación de rueda dentada de accionamiento de leva 2,54 mm (0,100 pulgadas) | 25729-06 | Utilícese según sea necesario |
| 1 | Espaciador, alineación de rueda dentada de accionamiento de leva 2,79 mm (0,110 pulgadas) de espesor | 25731-06 | Utilícese según sea necesario | |
| 1 | Espaciador, alineación de rueda dentada de accionamiento de leva 3,05 mm (0,120 pulgadas) de grosor | 25734-06 | Utilícese según sea necesario | |
| 1 | Espaciador, alineación de rueda dentada de accionamiento de leva 3,3 mm (0,130 pulgadas) de grosor | 25736-06 | Utilícese según sea necesario | |
| 1 | Espaciador, alineación de rueda dentada de accionamiento de leva 3,54 mm (0,139 pulgadas) de grosor | 25737-06 | Utilícese según sea necesario | |
| 1 | Espaciador, alineación de rueda dentada de accionamiento de leva 3,81 mm (0,150 pulgadas) de grosor | 25738-06 | Utilícese según sea necesario | |
| 11 | 1 | Kit de retención de la rueda dentada de la propulsión de la leva | 91800088 | |
| 12 | 1 | Junta, cubierta del árbol de levas | 25700730 | Incluido en el kit de junta, artículo 9 |
| 13 | 1 | Cubierta, cronómetro | 25600116 | |
| 14 | 1 | Cubierta, temporizador, inserto, 135 Etapa IV | 25600162 | |
| 15 | 1 | Conjunto de placa del árbol de levas | 25400419 | |
GENERAL
Modelos
Para obtener información sobre los accesorios de fijación del modelo, consulte el Piezas y accesorios (Piezas y accesorios) catálogo de venta al detalle o la sección de Piezas y accesorios de www.harley-davidson.com .
Verificar que se use la versión más actualizada de la hoja de instrucciones. Disponible en: h-d.com/isheets
Comuníquese con el centro de soporte para clientes de Harley-Davidson al 1-800-258-2464 (EE. UU. solamente) o al 1-414-343-4056.
Requisitos de instalación
ADVERTENCIALa seguridad del motociclista y del pasajero dependen de la instalación correcta de este kit. Use los procedimientos correspondientes en el Manual de servicio. Si el procedimiento no está dentro de sus capacidades o no tiene las herramientas correctas, pida a un concesionario Harley-Davidson que realice la instalación. La instalación incorrecta de este kit podría causar la muerte o lesiones graves. (00333b)
NOTA
Esta hoja de instrucciones hace referencia a la información del Manual de servicio. Para esta instalación, se requiere un manual de servicio específico del año y el modelo de motocicleta, que encontrará disponible en:
- Un concesionario de Harley-Davidson.
- Portal de Información de Servicios de H-D, con acceso por suscripción disponible para la mayoría de los modelos 2001 en adelante. Para obtener más información, consulte Preguntas frecuentes sobre suscripciones .
PREPARAR
ADVERTENCIACuando se realice alguna reparación en el sistema de combustible, no fume ni permita la cercanía de llamas descubiertas o chispas. La gasolina es extremadamente inflamable y muy explosiva, por lo que puede provocar lesiones graves o incluso la muerte. (00330a)
ADVERTENCIAPara evitar que el combustible se derrame, se debe purgar el sistema del combustible a presión alta, antes de desconectar la línea de suministro. La gasolina es extremadamente inflamable y muy explosiva, por lo que puede provocar lesiones graves o incluso la muerte. (00275a)
| 1. | Coloque el vehículo en un elevador adecuado. Consulta el manual de servicio. | |
| 2. | Extraer el fusible principal. Consulta el manual de servicio. | |
| 3. | Retirar el asiento. Consulta el manual de servicio. | |
| 4. | Purgue el combustible y desconecte la línea de suministro de combustible. Consulta el manual de servicio. | |
| 5. | Retirar el tanque de combustible. Consulta el manual de servicio. | |
| 6. | Eleve el vehículo. |
EXTRACCIÓN
| 1. | Extraiga el motor del chasis. Consulta el manual de servicio. |
INSTALACIÓN
| 1. | Antes de instalar el motor: a. Verifique que no haya residuos ni contaminantes en el sistema de lubricación. b. Asegúrese de que un concesionario Harley-Davidson o técnico calificado purgue el colector de aceite. c. Si el motor que se retiró tenía daños internos, sustituye el colector de aceite. | |
| 2. | Quite las tapas o tapones de paso de aceite en la interfaz del motor a la transmisión. | |
| 3. | Instale el motor en el chasis. Consulta el manual de servicio. | |
| 4. | Instale el cuerpo de aceleración, el colector de admisión y los inyectores de alto flujo de este kit. Siga las instrucciones de instalación incluidas con los kits enumerados en Tabla 2. |
Finalización
| 1. | Instalar el tanque de combustible. Consulta el manual de servicio. | |
| 2. | Conecta la línea de suministro de combustible. Consulta el manual de servicio. | |
| 3. | Instalar el asiento. Consulta el manual de servicio. | |
| 4. | Instalar el fusible principal. Consulta el manual de servicio. | |
| 5. | Para obtener información acerca del asentamiento del motor nuevo, vea las REGLAS DE CONDUCCIÓN DURANTE EL ASENTAMIENTO en el Manual del propietario del vehículo. |
MANTENIMIENTO
| 1. | Consulte PROGRAMA DE MANTENIMIENTO en el manual de servicio del vehículo o en el manual del propietario. | |
| 2. | Vea la sección MOTOR en el Manual de servicio para obtener información sobre los procedimientos de servicio adecuados. |
ESPECIFICACIONES DEL MOTOR 135
NOTA
En las siguientes secciones se ofrece información exclusiva que no está disponible en la sección MOTOR del manual de servicio de Touring para el motor Milwaukee-Eight.
Tabla 7. Motor ensamblado Milwaukee Eight 135 de Screamin' Eagle
Artículo | Especificación | |
|---|---|---|
Relación de compresión | 10.7:1 | |
Diámetro interior | 4.310 pulgadas | 109.5 mm |
Carrera | 4,625 pulg. | 117,5 mm |
Desplazamiento | 135,3 pulgadas cúbicas | 2217 cc |
Sistema de lubricación | Sumidero seco presurizado con enfriador de aceite | |
TOLERANCIAS DE FABRICACIÓN
Consulta las especificaciones del motor en el manual de servicio para cualquier especificación que no se muestre en las tablas siguientes.
Tabla 8. Especificaciones del resorte de válvula
ARTÍCULO | PRESIÓN | DIMENSIONES |
|---|---|---|
Altura 1 | 100 lb (45 kg) | 1.470 pulgadas (37.4 mm) |
Altura 2 | 262 lb (119 kg) | 0.97 pulgadas (24.6 mm) |
Longitud libre | n/a | 1.779 pulgadas (45.2 mm) |
Tabla 9. Pistones
Pistón: | Holgura (pulg.) |
|---|---|
Ajuste del pistón al cilindro (flojo) | 0.0045 |
Ajuste del pasador del pistón (flojo) | 0.0606-0.0010 |
Espacio libre del extremo de los anillos superiores Espacio libre del extremo del segundo anillo Espacio libre del riel del anillo de control de aceite | 0,015-0,025 0,015-0,025 0,015±0,009 |
Holgura lateral del anillo superior Holgura lateral del segundo anillo Holgura lateral del anillo de control de aceite | 0.0017-0.0027 0,0009-0,0029 0,0004-0,0059 |
Tabla 10. Especificaciones de las levas–SE8-517
Admisión | Especificación |
|---|---|
Se abre | F-7° B; R-7° B |
Se cierra | F-40° A; R-40°A |
Duración | F-227° |
Carrera máxima de la válvula | I -515 pulgadas |
Carrera de la válvula a PMS | F-112 pulg.; R-112 pulg. |
Escape | Especificación |
Se abre | F-62° BBDC: R-61°BBDC |
Se cierra | F-7° A; R-1° A |
Duración | F-249°; R-242° |
Carrera máxima de la válvula | 0.513 pulgadas |
Carrera de la válvula a PMS | F-0.066 pulgadas; R-0.052 pulgadas |
Distribución de leva a 0.050 pulgadas Elevación del levantaválvulas en grados del cigüeñal | |
LÍMITES DE DESGASTE DE SERVICIO
NOTA
Consulte las especificaciones del motor en el manual de servicio para cualquier especificación que no se muestre en las tablas siguientes.
Use los límites de desgaste como una guía para el reemplazo de las piezas.
Tabla 11. Pistones
Ajuste del pistón al cilindro (flojo) | Límite de desgaste (pulg.) |
|---|---|
Ajuste en el cilindro (flojo) | 0.0045 |
Ajuste del pasador del pistón (flojo) | 0.0010 |
Espacio libre del extremo de los anillos superiores Espacio libre del extremo del segundo anillo Espacio libre del riel del anillo de control de aceite | 0.030 0.034 0.038 |
Holgura lateral del anillo superior Holgura lateral del segundo anillo Holgura lateral del anillo de control de aceite | 0.0035 0.0035 0.0067 |
