SCREAMIN' EAGLE® OHLINS -TAKAJOUSITUS ETÄSÄILIÖLLÄ
941004552025-02-26
YLEISET TIEDOT
Taulukko 1. Yleistä
Sarjat
Ehdotetut työkalut
Osaamistaso(1)
54000325
Suojalaseja, momenttiavain
(1) Kiristäminen kiristysmomentin arvoon tai muita soveltuvia työkaluja tarvitaan
SARJAN SISÄLTÖ

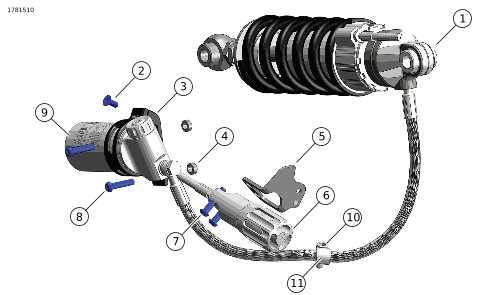

Kuva 1. Sarjan sisältö: Ohlins-takajousitus etäsäiliöllä
Taulukko 2. Sarjan sisältö: Ohlins-takajousitus etäsäiliösarjalla
Tarkista, että kaikki sisältö löytyy sarjasta ennen asentamisen aloittamista ja ennen kuin irrotat osia ajoneuvosta.
Sarjat
Kohde
Määrä
Kuvaus
Osanro
Muistiinpanoja
54000325
1
1
Takaiskunvaimennin (sisältää sarjat 54000326 ja 54000327)
Ei myytävänä erikseen
54000326
1
Takaiskunvaimennin (sisältää 6,9)
54000327
1
Laitteistosarja, takaiskunvaimennin (sisältää 2–8)
54000327
2
1
Ruuvi, puristus, M6x1x14, SHCS, tasainen
10201180
3
1
Puristin, etäsäiliö
Ei myytävänä erikseen
4
2
Välike, 12 mm x 5 mm
12400236
6
1
Esikuormituksen säädin
5
1
Kannatin, esikuormituksen säädin
Ei myytävänä erikseen
7
2
Ruuvi, M6 x 1,0–25, BHCS
10201423
8
2
Ruuvi, säiliön kiinnike
1327
9
1
Etäsäiliö
Ei myytävänä erikseen
10
1
Ruuvi
4705
11
1
P-kiinnityspanta
10800224
YLEISTÄ
Mallit
Mallien sovitetiedot löytyvät Varaosat ja lisävarusteet (P&A) -vähittäismyyntiluettelosta tai www.harley-davidson.com :n “Parts and Accessories” (osat ja lisävarusteet) -osiosta.
Tarkista, että käytät käyttöohjeiden uusinta versiota. Se löytyy osoitteesta: h-d.com/isheets
Ota yhteyttä Harley-Davidson asiakastukikeskukseen numerossa 1-800-258-2464 (vain Yhdysvallat) tai 1-414-343-4056.
Asennusvaatimukset
Tuote on saatavilla paikalliselta Harley-Davidson -jälleenmyyjältäsi:
  • Mallit, joissa ei ole ulkoista esikuormituksen säädintä: Screamin Eagle OHLINS -sivukansisarja (osanumero 54000321) on ostettava erikseen.
VAROITUS
Kuljettajan ja matkustajan turvallisuus riippuu tämän sarjan oikeasta asennuksesta. Noudata korjaamokäsikirjan menettelyjä. Jos toimenpide on mielestäsi liian vaikea tai sinulla ei ole sen tekemiseen tarvittavia työkaluja, pyydä Harley-Davidson-jälleenmyyjää tekemään asennus. Tämän sarjan virheellinen asennus voi aiheuttaa kuoleman tai vakavan loukkaantumisen. (00333b)
HUOMAUTUS
Tässä ohjelehdessä viitataan korjaamokäsikirjan tietoihin. Tämän asianmukainen asennus vaatii saman vuoden ja mallin moottoripyörän korjaamokäsikirjaa, joka on saatavissa:
  • Harley-Davidson-jälleenmyyjältä.
  • H-D-palvelun tietoportaali tarjoaa tilauspohjaisen käyttöoikeuden useimmille vuoden 2001 ja sitä uudemmille malleille. Katso lisätietoja kohdasta usein kysyttyä tilauksista .
VALMISTELU
VAROITUS
Irrota pääsulake, jotta moottori ei pääsisi käynnistymään vahingossa ja aiheuttamaan mahdollisesti kuolemaan tai vakavaan loukkaantumiseen johtavaa onnettomuutta. (00251b)
1. Irrota pääsulake. Katso korjaamokäsikirjaa
2. Irrota satula. Katso korjaamokäsikirjaa
3. Irrota lokasuoja. Katso korjaamokäsikirjaa
IRROTA
1. Irrota Alkuperäinen varustelu (OE) takaiskunvaimennin. Katso korjaamokäsikirjaa
a. Mallit, joissa on esikuormituksen etäsäädin: Poista akun kansi.
b. Mallit, joissa ei ole esijännityksen etäsäädintä: Vaihda ABS-kannatin sarjaan (osanumero 54000321).
2. Asenna pariston kansi, jos se irrotetaan vaiheessa 1.
3. Asenna pyörän nopeusanturi, jos se on poistettu. Katso korjaamokäsikirjaa
4. Irrota johdinsarjan puristin pariston kannesta.
5. Irrota sivukannen kiinnitystappi.
ASENNA
Iskunvaimentimen runko
1. Suojaa säiliö, säätölaite ja muut kosmeettiset pinnat teipillä tai vastaavalla.
2. Asenna iskunvaimennuksen takaosa löyhästi kääntövarteen säiliöletku alaspäin. Katso korjaamokäsikirjaa
a. Esijännityksen säätöletkun tulee kietoutua säiliöletkun ympärille.
3. Aseta esijännityksen säädin rungon läpi ajoneuvon takaosaan.
a. Letkun tulee olla johtosarjan ulkosivulla.
4. Reititä etäsäiliö pystysuoraan rungon läpi, pään öljylinjojen ohi ja ulos pakosarjan ohi.
Esijännityksen säätimen kannatin
1. Irrota johtosarjan pidike ABS-moduulin kannattimesta.
2. Kuva 3 Liu'uta kiinnike(1) uuteen esikuormituksen säätimen kannattimeen (4).
3. Asenna esikuormituksen säätimen kannattimen ruuvi (2) ja aluslevy (3). Kiristä.
Vääntömomentti: 10,2–12,9 N·m (90–114 in-lbs)
Esikuormituksen säädin
1. Poista mittatikku ja peitä täyttökaula.
2. Kuva 3 Asenna esijännityksen säädin (5) esijännityksen säätimen kannattimeen (4) ruuveilla (6). Kiristä.
Vääntömomentti: 10,2–12,9 N·m (90–114 in-lbs)
3. Asenna mittatikku ja peitä läpiviennin tappi.
4. Asenna alempi sivukansi.
Etäsäiliö
1. Kuva 2 Kiinnitä letku P-puristimella (2) ja ruuvilla (1) ajoneuvoon.
2. Kuva 4 Asenna sivukansi (2), säiliön puristin (1), ruuvit (4) ja välikkeet (3).
3. Kiristä ruuvit (4).
Vääntömomentti: 7,8–9,5 N·m (69–84 in-lbs)
4. Aseta etäsäiliö (6) varovasti säiliön kannattimeen (1).
a. Kuva 5 Suuntaa optimoidaksesi letkun reititys.
5. Asenna pinneruuvi (5). Kiristä.
Vääntömomentti: 2,9 N·m (26 in-lbs)
1Ruuvi
2P-kiinnityspanta
Kuva 2. Asenna P-puristin ja ruuvi
1Letku, esikuormituksen säädin
Kuva 3. Reititä esijännityksen säätimen letku
1Pidike, johtosarja
2Ruuvi, säätimen kannatin
3Aluslevy, säätimen kannatin
4Kannatin, esikuormituksen säädin
5Esikuormituksen säädin
6Ruuvi (2)
Kuva 4. ABS-moduulin kannatin ja esijännityksen säädin
1Puristin, säiliö
2Sivukate
3Välike (2)
4Ruuvi, (2)
5Kiristysruuvi
6Säiliö, etä
Kuva 5. Etäsäiliö
VALMIS
1. Asenna iskunvaimentimen alempi, ylempi ja puristusruuvit. Katso korjaamokäsikirjaa
2. Asenna lokasuoja. Katso korjaamokäsikirjaa
3. Asenna satula. Kun satula on asennettu, tarkista sen kiinnitys nostamalla sitä. Katso korjaamokäsikirjaa
4. Asenna pääsulake. Katso korjaamokäsikirjaa
Taulukko 3. Screamin' Eagle / Ohlins Softail -takajousituksen esijännitys
Takajousituksen esijännityksen säätötaulukko
Ilman sivulaukkua - Matkustajan, kuorman ja lisävarusteiden lisäpaino
lb
0
10
20
30
40
50
60
70
80
90
100
110
120
130
140
150
KG
0
5
9
14
18
23
27
32
36
41
45
50
54
59
64
68
Ilman sivulaukkua - Matkustajan, kuorman ja lisävarusteiden lisäpaino
lb
0
10
20
30
40
50
60
70
80
90
100
110
120
KG
0
5
9
14
18
23
27
32
36
41
45
50
54
KULJETTAJAN PAINO
ESIJÄNNITYKSEN SÄÄTIMEN TÄYDET KIERROKSET VÄHINTÄÄN 1
lb
KG
150
68
0.0
1.5
3.0
4.5
5.5
7.0
8.5
10.0
11.5
13.0
14.5
15.5
17.0
18.5
20.0
160
73
0.0
1.5
3.0
4.5
5.5
7.0
8.5
10.0
11.5
13.0
14.5
15.5
17.0
18.5
20.0
170
77
0.5
2.0
3.5
5.0
6.5
8.0
9.5
10.5
12
13.5
15.0
16.5
18.0
19.5
20.0
180
82
2.0
3.0
4.5
6.0
7.5
9.0
10.5
12.0
13.0
14.5
16.0
17.5
19.0
20.0
190
86
3.0
4.5
5.5
7.0
8.5
10.0
11.5
13.0
14.5
15.5
17.0
18.5
20.0
200
91
4.0
5.5
7.0
8.0
9.5
11.0
12.5
14.0
15.5
16.5
18.0
19.5
20.0
210
95
5.0
6.5
8.0
9.0
10.5
12.0
13.5
15.0
16.5
18.0
19.0
20.0
220
100
6.0
7.5
9.0
10.5
11.5
13.0
14.5
16.0
17.5
19.0
20.0
230
104
7.0
8.5
10.0
11.5
13.0
14.0
15.5
17.0
18.5
20.0
240
109
8.0
9.5
11.0
12.5
14.0
15.0
16.5
18.0
19.5
20.0
250
113
9.0
10.5
12.0
13.5
15.0
16.5
18.0
19.5
20.0
260
118
10.0
11.5
13.0
14.5
16.0
17.5
19.5
20.0
270
122
11.5
12.5
14.0
15.5
17.0
18.5
20.0
HUOMAUTUS
  • Älä ylitä GVWR:tä missään kuormaustilanteessa
  • 1 Esilatauksen vähimmäisasetuksen määrittäminen:
  1. Käännä säädintä vastapäivään, kunnes se pysähtyy
  2. Käännä säädintä myötäpäivään, kunnes tuntuu painetta / vastusta
  3. Käännä säädintä vastapäivään seuraavaan napsautukseen
HUOLTO
VAROITUS
Iskunvaimentimet sisältävät puristettua typpeä. Iskunvaimentimien huoltoyritykset voivat aiheuttaa räjähdyksen, joka voi johtaa kuolemaan tai vakavaan loukkaantumiseen. Huolto vaatii Öhlinsin erikoistyökaluja ja koulutusta. (17604a)
1. Iskunvaimentimen huoltoa suositellaan 30 000 kilometrin (18 600 mailin) tai 3 vuoden välein.
2. Säilytä iskunvaimentimen alkuperäinen pakkaus, jotta voit tarvittaessa lähettää iskunvaimentimen Öhlins-sertifioidulle jälleenmyyjälle huollettavaksi.
