สายหัวเทียน 10 มม.
J065542017-08-23
ทั่วไป
หมายเลขชุดอุปกรณ์
316000108, 31600109, 31600110
รุ่น
สำหรับข้อมูลที่สอดคล้องกับแต่ละรุ่น โปรดดูที่แคตตาล็อกขายปลีกของ P&A หรือส่วนชิ้นส่วนและอุปกรณ์เสริมของ www.harley-davidson.com (ภาษาอังกฤษเท่านั้น)
เนื้อหาเกี่ยวกับชุดอุปกรณ์
คำเตือนความปลอดภัยของผู้ขับขี่และผู้โดยสารขึ้นอยู่กับการติดตั้งชุดอุปกรณ์นี้อย่างถูกต้อง ใช้ขั้นตอนในคู่มือการให้บริการที่เหมาะสม หากคุณไม่สามารถดำเนินการหรือไม่มีเครื่องมือที่ถูกต้อง โปรดให้ตัวแทน Harley-Davidson ทำการติดตั้ง การติดตั้งอุปกรณ์นี้อย่างไม่เหมาะสมอาจส่งผลต่อการเสียชีวิตหรือการบาดเจ็บที่รุนแรง (00333b)
หมายเหตุ
เอกสารแนะนำฉบับนี้เป็นข้อมูลแนวทางในการซ่อมบำรุง จำเป็นต้องมีคู่มือซ่อมบำรุงสำหรับมอเตอร์ไซค์ปี/รุ่นนี้สำหรับการติดตั้งนี้ ขอรับได้จากตัวแทนจำหน่าย Harley-Davidson
คำเตือนการถอดสายหัวเทียนออกไปขณะที่เครื่องยนต์ติดอยู่ อาจส่งผลให้เกิดไฟฟ้าช้อตและเสียชีวิตหรือบาดเจ็บสาหัสได้ (00464b)
เตรียมพร้อม
- ถอดที่นั่งออก ดูคู่มือการให้บริการ
- ถอดถังน้ำมันเชื้อเพลิงออก ดูคู่มือการให้บริการ
การถอด
| 1. | ค้นหาแถบรัดสายหัวเทียนและตัดออก | |
| 2. | หมายเหตุ ถอดสายเคเบิลโดยการดึงบูทยางเท่านั้น อย่าดึงสายเคเบิล มิเช่นนั้นความเสียหายอาจเกิดขึ้นได้ ดึงและบิดไปพร้อมๆ กันเพื่อถอดบูทยางออก | |
| 3. | ดู รูปภาพ 2 ปลดบูท (6-9) ออกจากเครื่องยนต์โดยใช้ HD-52006 (เครื่องมือดึงสายหัวเทียนแบบปรับได้) | |
| 4. | ถอดสายเคเบิลหัวเทียน | |
| 5. | หมายเหตุ บันทึกตําแหน่งแถบรัดสาย รถ Touring รุ่นก่อนหน้านี้อาจไม่ได้ติดตั้งแถบรัดสายที่มีการปรับปรุงล่าสุด ดู รูปภาพ 2 |
| 1 | ด้านหน้าขวา |
| 2 | ด้านหน้าซ้าย |
| 3 | ด้านหลังซ้าย |
| 4 | ด้านหลังขวา |
| 5 | ขั้วต่อคอยล์จุดระเบิด |
รูปภาพ 1 สายหัวเทียนคอยล์จุดระเบิด
| 1 | ตําแหน่งคอยล์จุดระเบิด |
| 2 | ตัวยึดแคดดี้ |
| 3 | แถบรัดสายแบบตรึง (ข้อ 3 ในรายการชิ้นส่วน) |
| 4 | แถบรัดสายแบบยึด (รายการที่ 4 ในรายการชิ้นส่วน) |
| 5 | แถบรัดสายแบบยึด (รายการที่ 5 ในรายการชิ้นส่วน) |
| 6 | ด้านหลังซ้าย (รายการที่ 1 ในรายการชิ้นส่วน, ยาว 445 มม.) |
| 7 | ด้านหน้าซ้าย (รายการที่ 1 ในรายการชิ้นส่วน, ยาว 890 มม.) |
| 8 | ด้านหน้าขวา (รายการที่ 2 ในรายการชิ้นส่วน, ยาว 825 มม.) |
| 9 | ด้านหลังขวา (รายการที่ 2 ในรายการชิ้นส่วน, ยาว 445 มม.) |

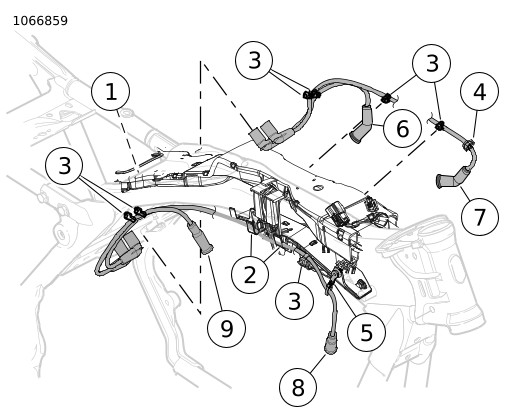

รูปภาพ 2 สายหัวเทียนเครื่องยนต์
การติดตั้ง

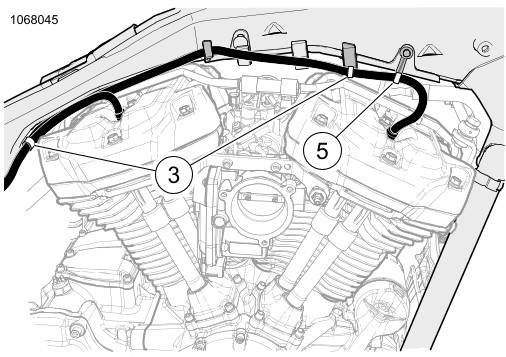

รูปภาพ 3 การเดินสายหัวเทียน 10 มม. (ซ้าย)

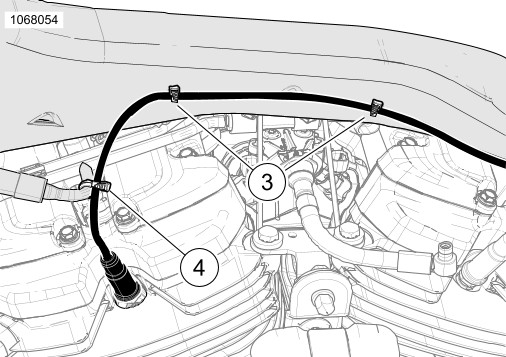

รูปภาพ 4 การเดินสายหัวเทียน 10 มม. (ขวา)
| 1. | ดู รูปภาพ 5 ทาจาระบีไดอิเล็กทริก (6) ที่ด้านในของคอยล์จุดระเบิด (A) และบูทหัวเทียน (B) | |
| 2. | ดู รูปภาพ 1 และ รูปภาพ 2 เชื่อมต่อและเดินสายหัวเทียนตัวใหม่ | |
| 3. | ดู รูปภาพ 2 ติดตั้งแถบรัดสาย a. รายการที่ 3 กดเข้าไปในตําแหน่งของเฟรมและรัดสายไว้อย่างหลวมๆ b. รายการที่ 4 แคลมป์เข้ากับท่อน้ำหล่อเย็นและรัดสายไว้อย่างหลวมๆ c. รายการที่ 5 ถอดคลิปกดเข้าอันเดิมออก กดแถบรัดสายอันใหม่ และรัดสายไว้อย่างหลวมๆ | |
| 4. | ปรับสายเคเบิลหัวเทียนและรัดสายรัดสายเคเบิลให้แน่น | |
| 5. | หมายเหตุ ปรับบูทหัวเทียนเพื่อไม่ให้สัมผัสกับถังน้ำมันเชื้อเพลิง | |
| 6. | ติดตั้งที่นั่ง: หลังจากติดตั้งที่นั่งแล้ว ให้ดึงที่นั่งขึ้นเพื่อให้แน่ใจว่าแน่นหนา ดูคู่มือการให้บริการ |
อะไหล่สำรอง

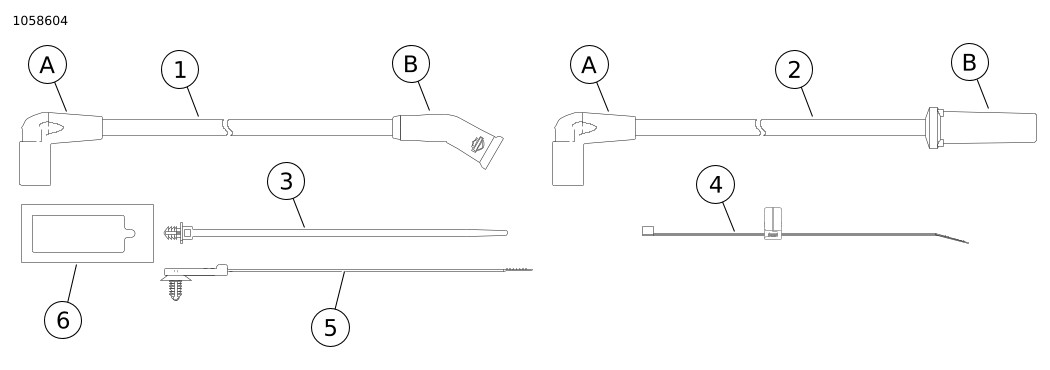

รูปภาพ 5 อะไหล่สำรอง: สายเคเบิลหัวเทียน 10 มม.
ตาราง 1 ชิ้นส่วนอะไหล่
ชุดอุปกรณ์ | รายการ | คำอธิบาย (จำนวน) | หมายเลขชิ้นส่วน |
|---|---|---|---|
31600108 | 1 | สายหัวเทียน, สีดํา, ด้านหน้าซ้าย (ยาว 890 มม.) | ไม่มีจำหน่ายแยก |
สายหัวเทียน, สีดํา ,ด้านหลังซ้าย (ยาว 445 มม.) | ไม่มีจำหน่ายแยก | ||
2 | สายหัวเทียน, สีดํา, ด้านหน้าขวา (ยาว 825 มม.) | ไม่มีจำหน่ายแยก | |
สายหัวเทียน, สีดํา, ด้านหลังขวา (ยาว 445 มม.) | ไม่มีจำหน่ายแยก | ||
3 | แถบรัดสาย (7) | 10177 | |
4 | คลิปรัด | 12200170 | |
5 | คลิปรัด | 12200172 | |
6 | จาระบีไดอิเล็กทริก | ไม่มีจำหน่ายแยก | |
31600109 | 1 | สายหัวเทียน, สีแดง, ด้านหน้าซ้าย (ยาว 890 มม.) | ไม่มีจำหน่ายแยก |
สายหัวเทียน, สีแดง, ด้านหลังซ้าย (ยาว 445 มม.) | ไม่มีจำหน่ายแยก | ||
2 | สายหัวเทียน, สีแดง, ด้านหน้าขวา (ยาว 825 มม.) | ไม่มีจำหน่ายแยก | |
สายหัวเทียน, สีแดง, ด้านหลังขวา (ยาว 445 มม.) | ไม่มีจำหน่ายแยก | ||
3 | แถบรัดสาย (7) | 10177 | |
4 | คลิปรัด | 12200170 | |
5 | คลิปรัด | 12200172 | |
6 | จาระบีไดอิเล็กทริก | ไม่มีจำหน่ายแยก | |
31600110 | 1 | สายหัวเทียน, สีส้ม, ด้านหน้าซ้าย (ยาว 890 มม.) | ไม่มีจำหน่ายแยก |
สายหัวเทียน, สีส้ม, ด้านหน้าขวา (ยาว 445 มม.) | ไม่มีจำหน่ายแยก | ||
2 | สายหัวเทียน, สีส้ม, ด้านหลังซ้าย (ยาว 825 มม.) | ไม่มีจำหน่ายแยก | |
สายหัวเทียน, สีส้ม, ด้านหลังขวา (ยาว 445 มม.) | ไม่มีจำหน่ายแยก | ||
3 | แถบรัดสาย (7) | 10177 | |
4 | คลิปรัด | 12200170 | |
5 | คลิปรัด | 12200172 | |
6 | จาระบีไดอิเล็กทริก | ไม่มีจำหน่ายแยก | |
รายการที่ระบุถึงในข้อความ | |||
ก | บูทคอยล์ | ||
ข | บูทหัวเทียน | ||
