КОМПЛЕКТЫ ПОРШНЕЙ УВЕЛИЧЕННОГО ДИАМЕТРА SCREAMIN' EAGLE 4.5 INCH STROKE BIG BORE 122 (4,5 ДЮЙМА) И SCREAMIN' EAGLE 4.375 INCH STROKE BIG BORE 119 (4,375 ДЮЙМА)
941001132020-08-25
ОБЩАЯ ИНФОРМАЦИЯ
Таблица 1. Общие сведения
Комплекты | Предлагаемые инструменты | Уровень квалификации(1) | Время |
|---|---|---|---|
21900130 (122) 21900129 (119) | Защитные очки, карандаш или маркер, микрометр, циферблатный нутромер, небольшая плоская отвертка |  | 1 час |
(1) Специальные инструменты или методы, необходимые для установки
СОСТАВ КОМПЛЕКТА

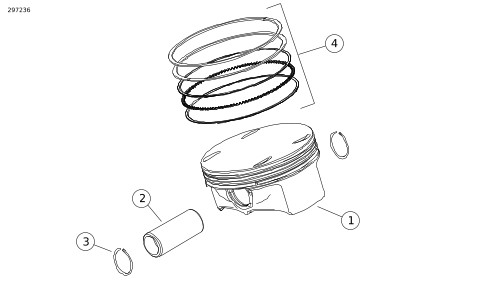

Рисунок 1. Запасные части: Комплекты поршней увеличенного диаметра Screamin' Eagle 119/122
Таблица 2. Содержимое комплекта Компоненты комплекта поршня увеличенного диаметра Screamin' Eagle 4.375 Inch Stroke Big Bore 119 (4,5 дюйма) (комплект 21900129)
 | Позиция | Кол-во | Описание | № детали | Примечание |
|---|---|---|---|---|---|
 | 1 | 2 | Поршень | Не продается отдельно | |
| 2 | 2 | Поршневой палец | 22558-07 | |
| 3 | 4 | Стопорное кольцо | 22097-99 | |
| 4 | 2 | Комплект колец | 22000105 |
Таблица 3. Содержимое комплекта Компоненты комплекта поршня увеличенного диаметра Screamin' Eagle 4.5 Inch Stroke Big Bore 122 (4,5 дюйма) (комплект 21900130)
| Позиция | Кол-во | Описание | № детали | Примечание |
|---|---|---|---|---|---|
| 1 | 2 | Поршень | Не продается отдельно | |
| 2 | 2 | Поршневой палец | 22558-07 | |
| 3 | 4 | Стопорное кольцо | 22097-99 | |
| 4 | 2 | Комплект стандартных колец | 22000105 |
ПРИМЕЧАНИЕ
Перед установкой или удалением элементов из транспортного средства убедитесь, что в комплекте присутствуют все компоненты.
ОБЩИЕ СВЕДЕНИЯ
Модели
Информацию о применимости комплектов см. в каталоге запасных частей и аксессуаров или в разделе «Запасные части и аксессуары» на сайте www.harley-davidson.com (только на английском языке).
Убедитесь, что вы используете самую последнюю версию инструкционной карты. Она доступна по адресу: www.harley-davidson.com/isheets
Свяжитесь с центром поддержки клиентов Harley-Davidson по номеру телефона 1-800-258-2464 (только США) или 1-414-343-4056.
Требования к установке
ПРЕДУПРЕЖДЕНИЕОт правильной установки этого комплекта зависит безопасность водителя и пассажира. Соблюдайте требования процедур, приведенные в руководстве по техническому обслуживанию. Если у вас нет возможности выполнить данную процедуру или нет в наличии нужных инструментов, обратитесь к дилеру Harley-Davidson для выполнения установки. Неправильная установка этого комплекта может привести к серьезным травмам или смертельному исходу. (00333b)
УСТАНОВКА
ПРИМЕЧАНИЕ
Отключите охранную систему.
| 1. | Поднимите мотоцикл. | |
| 2. | Снимите сиденье в соответствии с рекомендациями, указанными в руководстве по техническому обслуживанию. | |
| 3. | Снимите главный предохранитель. | |
| ПРЕДУПРЕЖДЕНИЕ Для предотвращения случайного запуска двигателя транспортного средства перед выполнением операции отсоедините провода аккумуляторной батареи (первым отсоедините отрицательный (–) провод). Невыполнение данного требования может привести к серьезным травмам или гибели людей. (00307a) | ||
| 4. | Отсоедините отрицательный провод аккумуляторной батареи. | |
| 5. | Снимите головку цилиндра, цилиндр и поршень. См. руководство по техническому обслуживанию. | |
| 6. | Осмотрите запасные части в соответствии с рекомендациями, указанными в руководстве по техническому обслуживанию. |

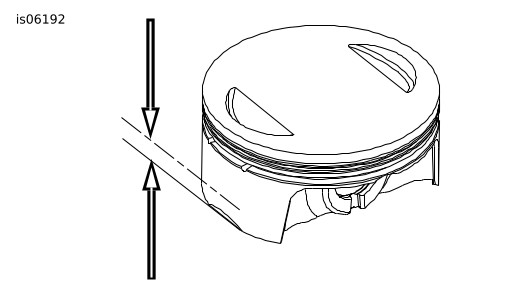

Рисунок 2. 0,5 дюйма (12,7 мм)
Измерение поршней
| 1. | Дайте поршню остыть до комнатной температуры. | |
| 2. | Сделайте карандашом или маркером отметки с каждой стороны юбки поршня вдоль упорной поверхности (перпендикулярно отверстию поршневого пальца) на расстоянии 0,5 дюйма (12,7 мм) от нижнего края камеры на юбке поршня. | |
| 3. | С помощью микрометра измерьте номинальный диаметр поршня. | |
| 4. | С помощью циферблатного нутромера измерьте область хода поршневого кольца в отверстии цилиндра. |
Установка поршней
| 1. | Поршни в данном комплекте подходят для переднего и заднего цилиндра. Установите поршни в передний и задний цилиндры таким образом, чтобы стрелка указывала в направлении передней части двигателя. |
ПРИМЕЧАНИЕ
Установите кольца разметкой вверх. Кольца без разметки можно устанавливать любой стороной вверх.
Всегда проверяйте зазор между поршнем и клапаном с помощью незаводских распределительных валов.
Информацию об инструменте для сжатия колец см. в руководстве по использованию инструмента для сервисного обслуживания J06234.
Таблица 4. Технические характеристики поршней
Поршень | ДЮЙМЫ | MM | |
|---|---|---|---|
Посадка в цилиндре | 0,0017–0,0028 | 0,0440-0,0707 | |
Посадка поршневого пальца (свободная) | 0,0060-0,0081 | 0,152-0,207 | |
Зазор в замке кольца | Верхнее компрессионное кольцо | 0,0150-0,0250 | 0,381-0,635 |
Второе компрессионное кольцо | 0,0150-0,0250 | 0,381-0,635 | |
Маслоотражательное кольцо | 0,0098-0,0295 | 0,25-0,75 | |
Зазор между торцевой поверхностью поршневого кольца и поршнем | Верхнее компрессионное кольцо | 0,0007-0,0027 | 0,019-0,069 |
Второе компрессионное кольцо | 0,0009—0,0029 | 0,024-0,074 | |
Кромки маслоотражательного кольца | 0,0004–0,0059 | 0,01-0,15 | |
Таблица 5. Предельный износ поршня
Замените, если уровень износа превышен | ||
|---|---|---|
Позиция | ДЮЙМЫ | MM |
Посадка в цилиндре (свободная) | 0.0045 | 0.1143 |
Посадка поршневого пальца (свободная) | 0.0015 | 0.0381 |
Зазор в замке верхнего кольца | 0.031 | 0.79 |
Зазор в замке второго кольца | 0.032 | 0.81 |
Стыковой зазор маслоотражательного кольца | 0.031 | 0.79 |
Зазор между торцевой поверхностью поршневого кольца и поршнем | 0.0035 | 0.089 |
Зазор между торцевой поверхностью второго поршневого кольца и поршнем | 0.0037 | 0.094 |
Зазор между торцевой поверхностью маслоотражательного кольца и поршнем | 0.0068 | 0.173 |
Установка стопорного кольца поршневого пальца
| 1. | Рисунок 3 Вставьте открытый конец стопорного кольца (1) в паз (2) на канавке (3). | |||||||||||
| 2. | Рисунок 4 Положите большой палец на поршень (1). Сильно надавливайте до тех пор, пока около 85 % стопорного кольца (2) не войдет в канавку. ПРИМЕЧАНИЕ Убедитесь, что стопорное кольцо полностью зафиксировано для правильной установки. |

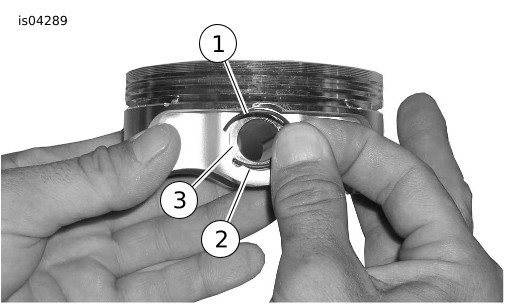

Рисунок 3. Стопорное кольцо и поршень

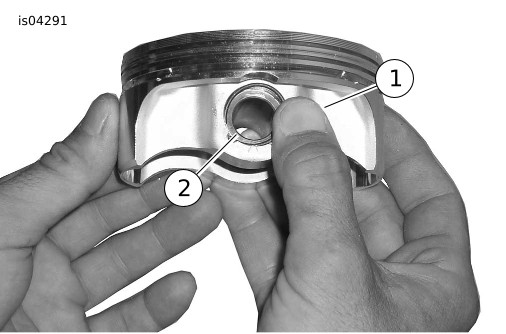

Рисунок 4. Установка стопорного кольца | ||||||||||
| 3. | Используйте небольшую плоскую отвертку, чтобы полностью вставить стопорное кольцо в паз. Не царапайте и не повреждайте поршень. Повторите процедуру для остальных стопорных колец. | |||||||||||
| 4. | Установите головки цилиндров, цилиндры и высококомпрессионные поршни и кольца из комплекта. См. руководство по техническому обслуживанию. |
ЗАВЕРШЕНИЕ СБОРКИ
| 1. | Установите топливный бак. См. руководство по техническому обслуживанию. | |
| 2. | Установите главный предохранитель. См. руководство по техническому обслуживанию. | |
| 3. | Установите сиденье. После установки сиденья потяните его вверх, чтобы убедиться в его надежном креплении. См. руководство по техническому обслуживанию. | |
| 4. | Скачайте новые калибровки электронного блока управления (ECM) с помощью комплекта блока настройки Screamin' Eagle Pro Street Performance Tuner. | |
| 5. | Дайте двигателю поработать. Выполните эту операцию несколько раз, чтобы проверить исправность в работе. |
ПРАВИЛА ОБКАТКИ
Инструкции по обкатке мотоцикла приведены в руководстве пользователя.
