SÆT TIL SCREAMIN' EAGLE 4,5 TOMMER UDBORINGSSÆT STOR DIAMETER 122 STEMPEL OG SCREAMIN' EAGLE 4,375 TOMMER UDBORINGSSÆT STOR DIAMETER 119 STEMPEL
941001132020-08-25
GENEREL INFORMATION
Tabel 1. Generelle oplysninger
Sæt
Foreslåede værktøjer
Færdighedsniveau(1)
Tid
21900130 (122)
21900129 (119)
Sikkerhedsbriller, blyant eller markør, mikrometer, omgangsmåler, skruetrækker med lille klinge
1 time
(1) Specialværktøjer og teknikker påkrævet til installation
SÆTTETS INDHOLD
Figur 1. Reservedele: Sæt til Screamin' Eagle udboringssæt 119/122 stempel
Tabel 2. Sættets indhold: Sæt med dele til Screamin' Eagle 4,375 tommer udboringssæt stor diameter 119 stempel (sæt 21900129)
Punkt
Antal
Beskrivelse
Delnr.
Noter
1
2
Stempel
Sælges ikke separat
2
2
Stempelstift
22558-07
3
4
Låsering
22097-99
4
2
Ringsæt
22000105
Tabel 3. Sættets indhold: Sæt med dele til Screamin' Eagle 4,5 tommer udboringssæt stor diameter 122 stempel (sæt 21900130)
Punkt
Antal
Beskrivelse
Delnr.
Noter
1
2
Stempel
Sælges ikke separat
2
2
Stempelstift
22558-07
3
4
Låsering
22097-99
4
2
Standard ringsæt
22000105
BEMÆRK
Kontrollér, at alt indholdet findes i sættet, før du installerer eller fjerner elementer fra køretøjet.
GENERELT
Modeller
Find oplysninger om, hvilke modeller delen passer til, i P&A-detailkataloget eller afsnittet "Parts and Accessories" (Reservedele og tilbehør) på www.harley-davidson.com (kun på engelsk).
Kontroller, at du bruger den nyeste version af instruktionsarket. Den er tilgængelig på: www.Harley-Davidson.com/isheets
Kontakt Harley-Davidson Customer Support Center på 1-800-258-2464 (kun USA) eller 1-414-343-4056.
Installationskrav
ADVARSEL
Førerens og passagerens sikkerhed afhænger af, at dette sæt monteres korrekt. Brug de relevante procedurer i servicehåndbogen. Hvis du ikke magter proceduren eller ikke har de korrekte værktøjer, skal du få en Harley-Davidson forhandler til at udføre monteringen. Forkert montering af sættet kan resultere i dødsfald eller alvorlig personskade. (00333b)
MONTERING
BEMÆRK
Frakobling af sikkerhedssystem.
1. Løft motorcyklen.
2. Afmonter sædet efter anvisningerne i servicehåndbogen.
3. Fjern hovedsikringen.
ADVARSEL
Afbryd batterikablerne (først det negative (-) kabel), inden du fortsætter, for at forhindre, at motorcyklen utilsigtet starter, hvilket kan resultere i dødsfald eller alvorlige personskader. (00307a)
4. Frakobl det negative batterikabel.
5. Afmonter cylinderhovedet, cylinder og stempel. Se servicehåndbogen.
6. Følg procedurerne i servicehåndbogen for inspektion af delene.
Figur 2. 0,5 tommer (12,7 mm)
Måling af stempler
1. Lad stemplet køle ned til stuetemperatur.
2. Med en blyant eller markør markeres stemplet på hver side af skørtet på tværs af trykoverfladen (vinkelret på stempelstift-hullet) 0,5 tommer (12,7 mm) fra den nederste kant af affasningen på stempelskørtet.
3. Ved hjælp af en mikrometer i rillerne måles den nominelle diameter af stemplet.
4. Brug en drejemåler til at måle stemplets dybde i cylinderen.
Montering af stempler
1. Stemplerne i dette udstyr er de samme i forreste og bageste cylinder. Monter stemplerne i forreste og bageste cylindre med pilen pegende mod motorens forende.
BEMÆRK
Monter ringene med markering opad. Ringe uden markeringer kan monteres op- eller nedadvendt.
Kontroller altid stempel-til-ventil-afstanden med knastaksler der ikke er faste.
For ringkomprimeringsværktøj, se Serviceværktøjsvejledning J06234.
Tabel 4. Stempelspecifikationer
Stempel
I
MM
Tilpasning i cylinder
0.0017-0.0028
0.0440-0.0707
Tilpasning af stempelstift (løs)
0.0060-0.0081
0.152-0.207
Afstand til ringafslutning
Topkompression
0.0150-0.0250
0.381-0.635
2. kompression
0.0150-0.0250
0.381-0.635
Oliekontrolring
0.0098-0.0295
0.25-0.75
Afstand til ringsiden
Topkompression
0.0007-0.0027
0.019-0.069
2. kompression
0,0009-0,0029
0.024-0.074
Oliekontrolskinner
0,0004-0,0059
0.01-0.15
Tabel 5. Stempelslidgrænser
Udskift hvis slid overstiger
Punkt
I
MM
Tilpasning i cylinder (løs)
0.0045
0.1143
Tilpasning af stempelstift (løs)
0.0015
0.0381
Afstand til topringafslutning
0.031
0.79
Afstand til 2. ringafslutning
0.032
0.81
Afstand til oliekontrolringskinne
0.031
0.79
Afstand til ringsiden
0.0035
0.089
Afstand til 2. ringside
0.0037
0.094
Afstand til oliekontrolringsiden
0.0068
0.173
Montering af stempelstift
1. Figur 3 Sæt den åbne ende af låseringen (1) i hak (2) på rillen (3).
2. Figur 4 Placer tommelfingeren på stemplet (1). Tryk hårdt, indtil ca. 85 % af låseringen (2) sidder i rillen.
BEMÆRK
Sørg for, at låseringen er helt på plads for at sikre korrekt montering.

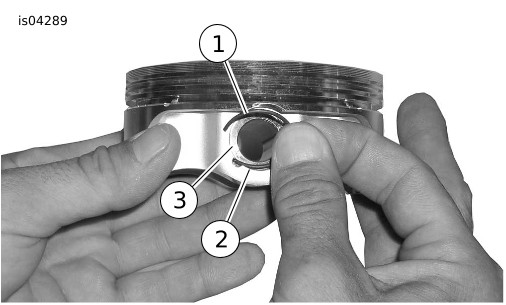

1Låsering
2Indhak
3Rille
Figur 3. Låsering og stempel

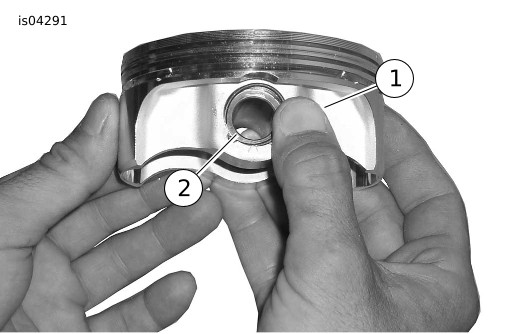

1Placering af tommelfinger på stempel
2Låsering 85 % på plads
Figur 4. Montering af låsering
3. Brug en skruetrækker med lille klinge til at kile låseringen ind i resten af rillen. Rids og ødelæg ikke stemplet. Gentag for de resterende låseringe.
4. Monter cylinderhoveder, cylindre samt højkompressions stempler og ringe fra udstyret. Se servicehåndbogen.
ENDELIG SAMLING
1. Monter brændstoftanken. Se servicehåndbogen.
2. Monter hovedsikringen. Se servicehåndbogen.
3. Monter sadlen. Når sadlen er monteret, skal du trække op i den for at kontrollere, at den sidder korrekt. Se servicehåndbogen.
4. Download den nye ECM-kalibrering ved hjælp af sættet med Screamin' Eagle Pro Street Performance Tuner.
5. Kør motoren. Gentag det flere gange for at bekræfte korrekt funktion.
REGLER FOR MOTORENS TILKØRSEL
Se instruktionsbogen for oplysninger om tilkøring af motorcyklen.
