KIT SCREAMIN' EAGLE MILWAUKEE-EIGHT™ STAGE 3

J066842025-03-07

INFORMAÇÃO GERAL

Tabela 1. Informações gerais

Kits	Ferramentas sugeridas	Nível de competência⁽¹⁾
92500084, 92500086	Óculos de segurança, Chave de Torque

(1) Apertar para o valor de torque ou outras ferramentas moderadas e técnicas necessárias

CONTEÚDO DO KIT

Figura 1. Conteúdo do kit: Peças de reposição: Kit Screamin' Eagle Milwaukee-Eight™ Stage 3

Tabela 2. Conteúdo do kit: Peças de reposição: Kit Screamin' Eagle Milwaukee-Eight™ Stage 3

	Verifique se todas as peças estão presentes no kit antes de instalar ou remover itens do veículo.
	Item	Qty	Descrição	Part No.	Notas
	1	1	Kit de Pistão, 119 pol³	21900129	Kit 92500084
	1	1	Kit de Pistão, 122 pol³	21900130A	Kit 92500086
	2	1	Kit de cilindro (HOG Black)	16800330	Kit 92500084
	3	4	Junta tórica, coletor do líquido de refrigeração	11900090
	4	8	Porca flangeada	10200303
	5	2	Junta do escape	65324-83B
NOTA Para componentes do kit de Pistão (1), consultar a folha de instruções 94100113. Para componentes do kit de Cilindro (3), consultar a folha de instruções 94100114.

CONTEÚDO DO KIT

Figura 2. Conteúdo do kit: Peças de reposição: Kit Screamin' Eagle Milwaukee-Eight™ Stage 3

Tabela 3. Conteúdo do kit: Peças de reposição: Kit Screamin' Eagle Milwaukee-Eight™ Stage 3

Verifique se todas as peças estão presentes no kit antes de instalar ou remover itens do veículo.
Item	Qty	Descrição	Part No.	Notas
1	4	O-ring	11293
2	4	O-ring	11132A
3	4	O-ring	11145A
4	2	Junta, cobertura do elevador	25700362A
5	1	Kit do elevador, alta capacidade	18572-13
6	2	Junta, cobertura do balancim inferior	25700425A
7	2	O-ring, respiro	11900116
8	2	Junta, cobertura do balancim superior	25700372B

CONTEÚDO DO KIT

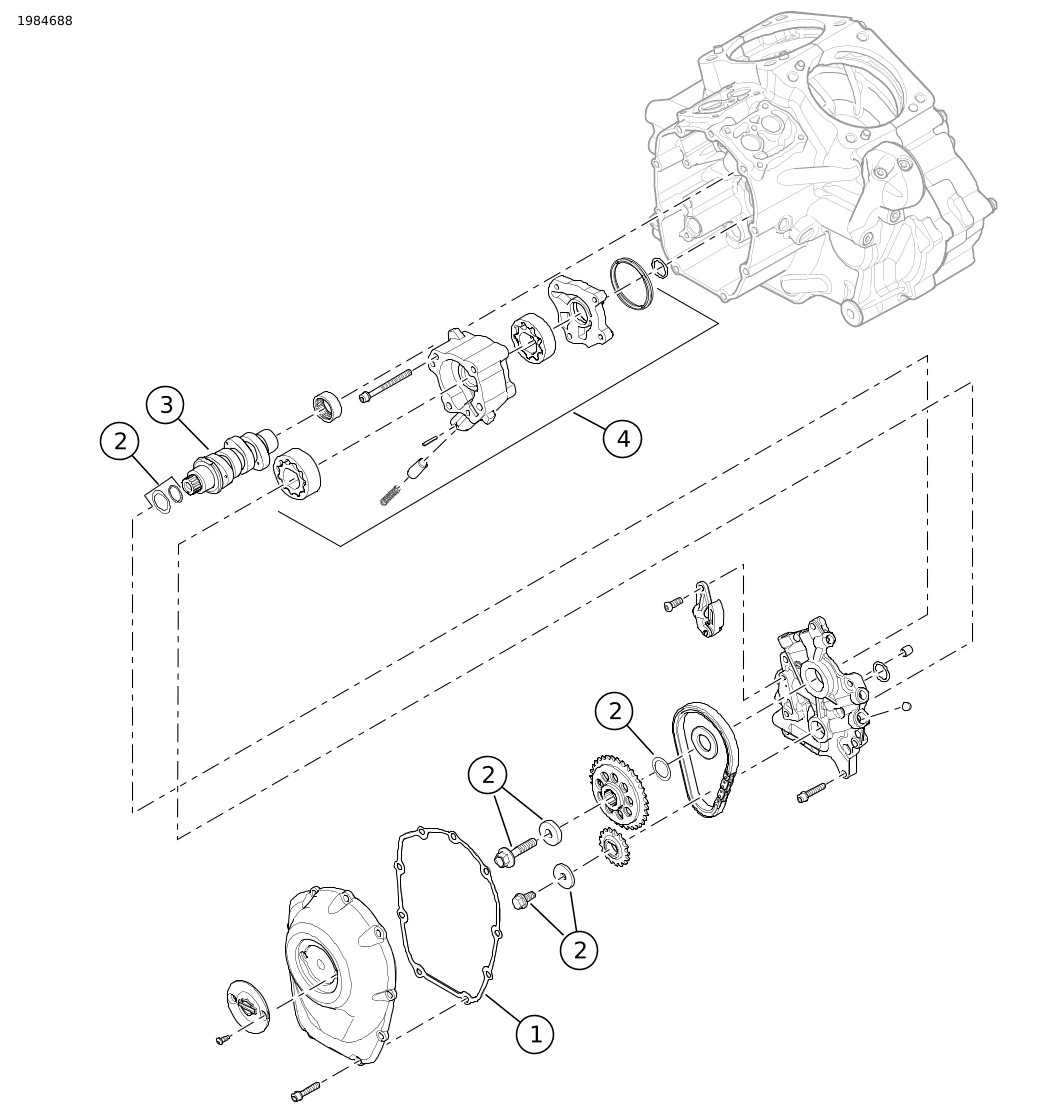

Figura 3. Conteúdo do kit: Peças de reposição: Kit Screamin' Eagle Milwaukee-Eight™ Stage 3

Tabela 4. Conteúdo do kit: Peças de reposição: Kit Screamin' Eagle Milwaukee-Eight™ Stage 3

Verifique se todas as peças estão presentes no kit antes de instalar ou remover itens do veículo.
Item	Qty	Descrição	Part No.	Notas
1	4	Gaxeta, tampa do excêntrico	25700370A
2	4	Kit de retenção da roda dentada do acionamento do comando de válvulas	91800088	Não incluído no kit
3	4	Árvore de Cames , SE8-447	25400199
4	1	Unidade da bomba de óleo (se necessária, terá de ser comprada separadamente)	62400247 ou 62400248
5	2	Etiqueta de Emissões Parcial Associada à Afinação (não mostrada)	Não é vendido separadamente

GERAL

A ficha de instruções também se encontra disponível eletronicamente. Para verificar se está a utilizar a versão mais atual disponível, siga um destes procedimentos:

Vá para h-d.com/isheets.
Leia código QR que se encontra no canto superior esquerdo da ficha de instruções

NOTA

Esta folha de instruções pode conter um Vídeo Complementar para auxiliar o instalador a esclarecer uma determinada parte da montagem. Um vídeo vinculado estaria localizado no final desta folha de instruções.

Modelos

Para informação sobre equipamento de modelos, ver o Catálogo de Venda a Retalho Peças e acessórios (P&A) ou a secção Peças e Acessórios em www.harley-davidson.com .

Entre em contacto com o Centro de Assistência ao Cliente Harley-Davidson através do (+1) 1 800 258 2464 (só nos EUA) ou (+1) 1 414 343 4056.

Requisitos da instalação

ATENÇÃO

A segurança do condutor e do passageiro depende da instalação correta deste kit. Use os procedimentos apropriados do Manual de serviço de oficina. Se o procedimento estiver para além das suas capacidades ou não dispuser das ferramentas adequadas, solicite a instalação a um concessionário Harley-Davidson. A instalação inadequada deste kit poderá provocar acidentes mortais ou lesões corporais graves. (00333b)

Estes itens estão disponíveis no seu concessionário Harley-Davidson local.

Todos os modelos: Para garantir um funcionamento adequado, é necessário comprar separadamente um Screamin' Eagle Pro Street Tuner (Peça N.º 41000008C.
2017-2019: é necessário comprar separadamente o kit de Montagem de Bomba de Óleo (Peça N.º 62400247 - Twin Cooled) ou (Peça N.º 62400248 - Twin Cooled).
Modelos FXFB/S de 2018 e posteriores: compre separadamente o Escape de Alto Rendimento (Peça N.º 64900828 ou 64900829).
Comprar separadamente o kit de filtro de ar "Screamin Eagle High Flow".
É necessário efetuar a compra em separado do Kit de Retenção da Cambota (Peça N.º 91800088).
Terá de comprar separadamente o Kit de Espaçador do Excêntrico (Peça N.º 25928-06).

NOTA

Este kit destina-se apenas a aplicações de alto desempenho. Este kit de desempenho relacionado com o motor é legal para venda e utilização na Califórnia em veículos a motor com controlo de emissões quando instalado nos modelos especificados. Consulte o seu concessionário Harley-Davidson local para obter informação sobre os requisitos locais.

Com este kit, é incluída uma etiqueta de afinação de emissões parciais, como requisito da norma sobre emissões do California Air Resource Board (CARB)/EPA.

NOTA

Esta folha de instruções faz referência às informações do Manual de Serviço. Para esta instalação, é necessário o manual de manutenção referente ao ano/modelo do motociclo em questão e está disponível em:

Num concessionário da Harley-Davidson.
Portal de informações de serviço de oficina H-D, disponível por subscrição para a maioria dos modelos de 2001 e mais recentes. Para obter mais informações ver Perguntas frequentes sobre subscrições .

PREPARAR

ATENÇÃO

Ao fazer manutenção no sistema de combustível, não fume e não permita a presença de faíscas ou chama exposta nas proximidades. A gasolina é extremamente inflamável e altamente explosiva, o que pode provocar acidentes mortais ou lesões corporais graves. (00330a)

NOTA

Consulte os procedimentos no manual de serviço de oficina.

1.	Coloque o motociclo na vertical.
2.	Desarme o sistema de segurança.
3.	Remova o assento do motociclo.
4.	Retire o fusível principal.
5.	Remova o depósito de combustível.
6.	Twin-Cooled: Sistema de arrefecimento de drenos.

DESMONTAR

NOTA

A título de síntese de orientação quanto ao processo, são indicados os seguintes passos. Siga os procedimentos indicados no manual de serviço de oficina.

1.	Remova o conjunto do filtro de ar.
2.	Remova o sistema de escapamento.
3.	Retire o módulo de indução.
4.	Desligue as ligações de cablagem da cabeça do cilindro.
5.	Remova os tubos e os coletores do líquido de refrigeração do óleo do motor.
6.	Desmontar as coberturas do balancim, os braços oscilantes, as hastes de impulsão e os tubos das hastes de impulsão.
7.	Retire as cabeças do cilindro, o cilindro e os pistões.
8.	Retire as coberturas dos elevadores, os dispositivos antirrotação e os elevadores.
9.	Retire a tampa do excêntrico, a placa do excêntrico e o comando de válvulas.
10.	Retire a bomba de óleo.
11.	Retire o rolamento do came interior.
12.	Remova a mola da embraiagem existente.

MONTAR

NOTA

A título de síntese de orientação quanto ao processo, são indicados os seguintes passos. Siga os procedimentos indicados no manual de serviço de oficina.

1.	Ver a Figura 3. Instale o rolamento da agulha da árvore de cames.
2.	Instale a bomba de óleo (4). Consulte os requisitos de instalação.
3.	Instale a cambota (3).
4.	Verifique se as marcas de temporização do comando de válvulas à cambota estão corretamente alinhadas.
5.	Ver a Figura 2. Instale os elevadores (5), o dispositivo antirrotação, as juntas da cobertura do elevador (4) e as coberturas do elevador.
6.	Ver a Figura 1. Instale os pistões (1) e os cilindros (2). Siga as instruções fornecidas com o kit do pistão e cilindro. NOTA Este kit usa uma sequência de torque de cabeça especial.
7.	Instale as cabeças de cilindro utilizando as porcas de flange novas (4). a. Aplicar óleo do motor apenas em porcas flangeadas novas . b. Certifique-se de que apenas a parte de baixo das porcas flangeadas é lubrificada. Não lubrificar pino do cilindro ou roscas internas da porcas flangeadas.
8.	Porcas torque flangeadas (4). a. Binário. Binário: 27,1–40,6 N·m (20–30 ft-lbs) b. Desaperte uma volta. Ângulo: -360° c. Binário. Binário: 12,2–14,9 N·m (9–11 ft-lbs) d. Binário. Binário: 24,2–27,1 N·m (18–20 ft-lbs) e. Aperto final, aperte mais 90°.
9.	Instale os tubos da haste de impulsão e as hastes de impulsão.
10.	Com o pistão aproximadamente no ponto morto inferior do curso de potência, instale os braços oscilantes. Aperte os parafusos alternadamente para puxar o eixo do balancim para baixo de modo uniforme.
11.	Instale as coberturas do balancim no motor.
12.	Instale a cobertura da cambota. a. Verifique se as marcas de temporização do comando de válvulas à cambota estão corretamente alinhadas.
13.	Instale o módulo de indução.
14.	Ligue as ligações da cablagem ao motor e ao módulo de indução.
15.	Instale os coletores e os tubos do líquido de refrigeração nos cabeçotes dos cilindros.
16.	Instale o sistema de escape.
17.	Instale o conjunto do filtro de ar.
18.	Fixe a nova etiqueta de emissões. a. Localize a etiqueta de emissões no tubo do quadro que se encontra por baixo das barras do guiador. b. Fixe a nova etiqueta parcial fornecida no kit por cima da parte superior da etiqueta de emissões que se encontra no tubo do quadro.

CONCLUÍDO

NOTA

Consulte os procedimentos no manual de serviço de oficina.

1.	Instale o depósito de combustível.
2.	Instale o fusível principal.
3.	"Twin-Cooled": abasteça o sistema de refrigeração e purgue o ar, de acordo com as instruções fornecidas no manual de serviço de oficina.
4.	Instale o assento. Após instalar o assento, puxe o assento para cima para verificar se está seguro.
5.	Recalibre o ECM com a configuração adequada.
