SÆT MED SCREAMIN' EAGLE MILWAUKEE-EIGHT™ STAGE 3
J066842025-03-07
GENEREL INFORMATION
Tabel 1. Generelle oplysninger
Sæt
Foreslåede værktøjer
Færdighedsniveau(1)
92500084, 92500086
Sikkerhedsbriller, momentskruenøgle
(1) Stramning til drejningsmomentværdi eller andre moderate påkrævede værktøjer og teknikker
SÆTTETS INDHOLD
Figur 1. Sættets indhold: Reservedele: Sæt med Screamin' Eagle Milwaukee-Eight™ Stage 3
Tabel 2. Sættets indhold: Reservedele: Sæt med Screamin' Eagle Milwaukee-Eight™ Stage 3
Kontrollér, at alle dele er i sættet, inden du monterer eller afmonterer elementer fra køretøjet.
Punkt
Antal
Beskrivelse
Delnr.
Noter
1
1
Stempelsæt, 119 in³
21900129
Sæt 92500084
1
Stempelsæt, 122 in³
21900130A
Sæt 92500086
2
1
Cylindersæt (HOG sort)
16800330
Sæt 92500084
3
4
O-ring, kølervæskemanifold
11900090
4
8
Flangemøtrik
10200303
5
2
Udstødningspakning
65324-83B
BEMÆRK
  • Komponenter til stempelsæt (1), se instruktionsarket 94100113.
  • Komponenter til cylindersæt (3), se instruktionsarket 94100114.
SÆTTETS INDHOLD
Figur 2. Sættets indhold: Reservedele: Sæt med Screamin' Eagle Milwaukee-Eight™ Stage 3
Tabel 3. Sættets indhold: Reservedele: Sæt med Screamin' Eagle Milwaukee-Eight™ Stage 3
Kontrollér, at alle dele er i sættet, inden du monterer eller afmonterer elementer fra køretøjet.
Punkt
Antal
Beskrivelse
Delnr.
Noter
1
4
O-ring
11293
2
4
O-ring
11132A
3
4
O-ring
11145A
4
2
Pakning, liftelåg
25700362A
5
1
Liftesæt, høj kapacitet
18572-13
6
2
Pakning, nedre vippelåg
25700425A
7
2
O-ring, ånderør
11900116
8
2
Pakning, øvre vippelåg
25700372B
SÆTTETS INDHOLD

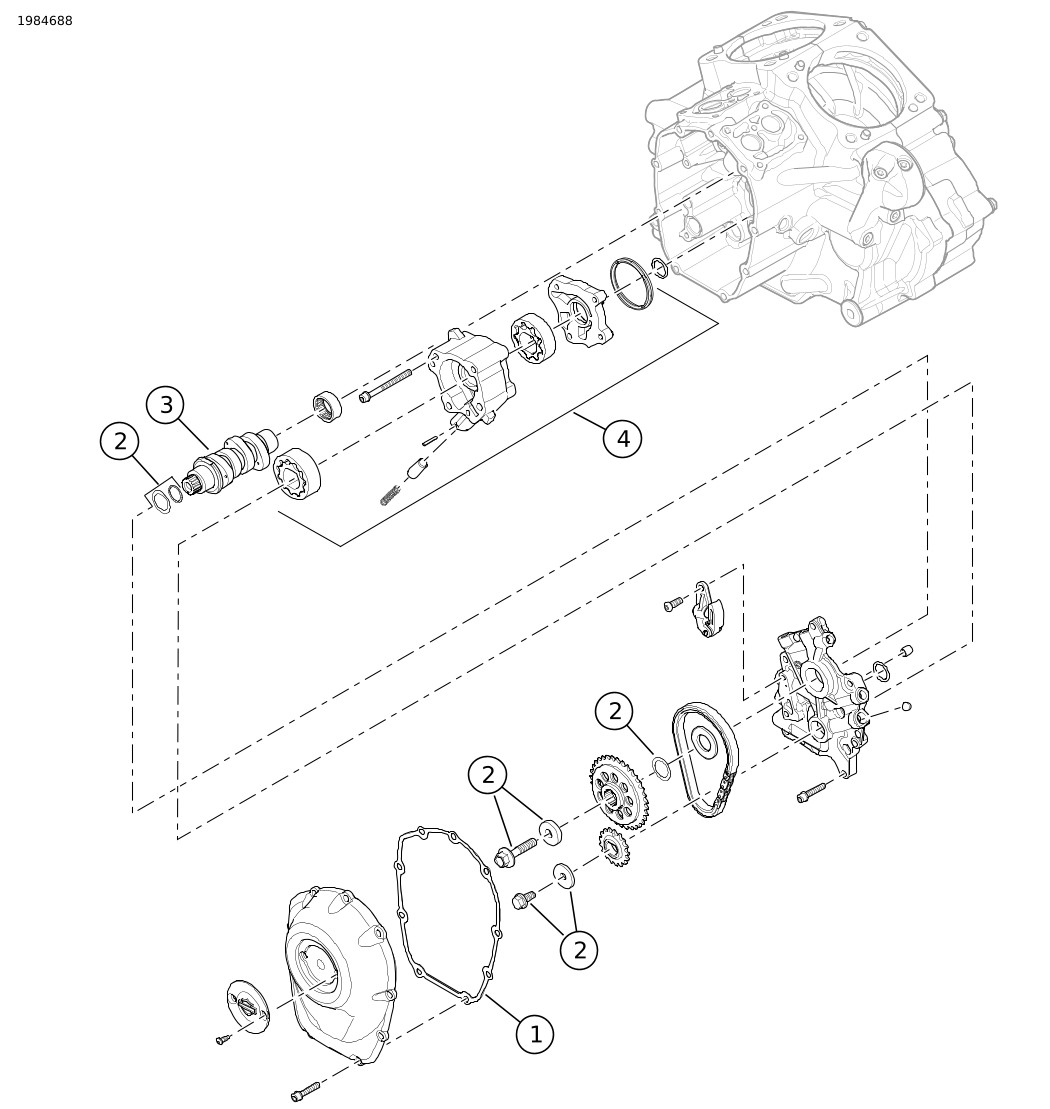

Figur 3. Sættets indhold: Reservedele: Sæt med Screamin' Eagle Milwaukee-Eight™ Stage 3
Tabel 4. Sættets indhold: Reservedele: Sæt med Screamin' Eagle Milwaukee-Eight™ Stage 3
Kontrollér, at alle dele er i sættet, inden du monterer eller afmonterer elementer fra køretøjet.
Punkt
Antal
Beskrivelse
Delnr.
Noter
1
4
Pakning, knastakseldæksel
25700370A
2
4
Sæt til fastholdelse af knastakseldrevs kædehjul
91800088
Ikke inkluderet i sættet
3
4
Knastaksel, SE8-447
25400199
4
1
Oliepumpe (skal købes separat, om nødvendigt)
62400247 eller 62400248
5
2
Label til optimering af partielle emissioner (ikke vist)
Sælges ikke separat
GENERELT
Instruktionsark er også tilgængeligt elektronisk. Benyt en af følgende fremgangsmåder for at kontrollere, at du bruger den nyeste tilgængelige version:
  • Gå til h-d.com/isheets
  • Scan QR-kode i øverste venstre hjørne af instruktionsarket
BEMÆRK
Dette instruktionsark kan have en supplerende video, der hjælper installatøren med at afklare en bestemt del af samlingen. En linket video ville være placeret i slutningen af dette instruktionsark.
Modeller
Find oplysninger om, hvilke modeller delen passer til, i Reservedele og tilbehør (P&A) detailkataloget eller afsnittet "Parts and Accessories" (Reservedele og tilbehør) i www.harley-davidson.com .
Kontakt Harley-Davidson Customer Support Center på 1-800-258-2464 (kun USA) eller 1-414-343-4056.
Installationskrav
ADVARSEL
Førerens og passagerens sikkerhed afhænger af, at dette sæt monteres korrekt. Brug de relevante procedurer i servicehåndbogen. Hvis du ikke magter proceduren eller ikke har de korrekte værktøjer, skal du få en Harley-Davidson forhandler til at udføre monteringen. Forkert montering af sættet kan resultere i dødsfald eller alvorlig personskade. (00333b)
    Disse dele kan fås hos din lokale Harley-Davidson forhandler.
  • Alle modeller: Separat køb af Screamin' Eagle Pro Street Tuner (delnr. 41000008C) for korrekt drift.
  • 2017-2019: Separat køb af monteringssæt med oliepumpe (del nr. 62400247-oliekølet) eller (del nr. 62400248-Twin-kølet) er nødvendigt.
  • 2018 og senere FXFB/S modeller: Separat køb af High Flow-udstødning (del nr. 64900828 eller 64900829).
  • Separat køb af sæt med Screamin' Eagle High Flow-luftrenser.
  • Separat køb af cam-akseldrevets fastholdelsessæt (delnr. 91800088) er påkrævet.
  • Separat køb af sæt med knastafstandsstykke (del nr. 25928-06) er nødvendigt.
BEMÆRK
Dette sæt er kun beregnet til high performance-anvendelse. Det er lovligt at sælge eller bruge dette motorrelaterede performancesæt i Californien på forureningskontrollerede motorcykler, når det monteres på angivne modeller. Kontakt din lokale Harley-Davidson forhandler angående kravene i dit område.
Der følger en tuningsmærkat om delvise emissioner med dette sæt som et krav i henhold til emissionsreglerne fra California Air Resource Board (CARB)/EPA.
BEMÆRK
Dette instruktionsark henviser til oplysninger i servicehåndbogen. En servicehåndbog til den pågældende motorcykelmodel og årgang er nødvendig for at udføre denne installation. Den fås hos:
KLARGØR
ADVARSEL
Når der udføres service på brændstofsystemet, er rygning, åben ild og gnister i nærheden forbudt. Benzin er yderst brandfarlig og højeksplosiv, hvilket kan resultere i dødsfald eller alvorlige personskader. (00330a)
BEMÆRK
Se procedurerne i servicehåndbogen.
1. Placer motorcyklen i opretstående stilling.
2. Frakobling af sikkerhedssystem.
3. Fjern sadlen.
4. Fjern hovedsikringen.
5. Afmonter brændstoftanken.
6. Twin-Cooled: Tøm kølevæskesystemet.
AFMONTER
BEMÆRK
De følgende trin giver et overblik over processen. Følg procedurerne i servicehåndbogen.
1. Afmonter luftrenserenheden.
2. Fjern udstødningssystem.
3. Afmonter induktionsmodul.
4. Afbryd ledningsnettets forbindelser fra cylinderhovedet.
5. Afmonter oliekølervæskerør og grenrør fra motoren.
6. Fjern vippelåg, vippearme, stempler og stempelrør.
7. Fjern cylinderhoveder, cylinder og stempler.
8. Fjern liftelåg, antirotationsenheder og lifte.
9. Fjern knastakseldæksel, knastskive og knastaksel.
10. Afmonter oliepumpen.
11. Fjern det indre knastleje.
12. Fjern eksisterende koblingsfjeder.
MONTERING
BEMÆRK
De følgende trin giver et overblik over processen. Følg procedurerne i servicehåndbogen.
1. Se Figur 3. Monter knastakslens nåleleje.
2. Installer oliepumpen (4). Se installationskravene.
3. Monter knastaksel (3).
4. Kontroller, at indstillingsmærkerne mellem knastakslen og krumtapakslen er rettet rigtigt ind.
5. Se Figur 2. Monter løftere (5), anti-rotationsanordning, løfterdækselpakninger (4) og løfterdæksler.
6. Se Figur 1. Monter stempler (1) og cylindre (2). Følg instruktionerne, der følger med stempel- og cylindersættet.
BEMÆRK
Dette sæt bruger en særlig hovedmomentsekvens.
7. Monter topstykker ved hjælp af de nye flangemøtrikker (4).
a. Kom kun motorolie på nye cylinderflangemøtrikker.
b. Kontroller, at kun bunden af flangemøtrikkerne bliver smurt. Undgå at smøre cylinderknoppen eller på flangemøtrikkens indvendige tråde.
8. Spænd flangemøtrikkerne (4).
a. Moment.
Tilspændingsmoment: 27,1–40,6 N·m (20–30 ft-lbs)
b. Løsn en omgang.
Vinkel: -360°
c. Moment.
Tilspændingsmoment: 12,2–14,9 N·m (9–11 ft-lbs)
d. Moment.
Tilspændingsmoment: 24,2–27,1 N·m (18–20 ft-lbs)
e. Det endelige drejningsmoment, stram yderligere 90°.
9. Monter stempelrør og stempler.
10. Med stemplet ved ca. BDC på arbejdsslag monteres vippearmene. Spænd skiftevis skruerne for at trække vippearmsakslen lige ned.
11. Monter vippelåg på motoren.
12. Monter knastakseldæksel.
a. Kontroller, at indstillingsmærkerne mellem knastakslen og krumtapakslen er rettet rigtigt ind.
13. Monter induktionsmodulet.
14. Tilslut ledningsnettets forbindelser til motor og induktionsmodulet.
15. Monter grenrør og kølervæskerør til topstykker.
16. Monter udstødningssystemet.
17. Monter luftrenserenheden.
18. Påsæt ny emissionsmærkat.
a. Find emissionsmærkaten på stelrøret under styret.
b. Sæt ny mærkat-del fra sættet oven på øverste del af emissionsmærkaten på stelrøret.
UDFØRT
BEMÆRK
Se procedurerne i servicehåndbogen.
1. Monter brændstoftanken.
2. Monter hovedsikringen.
3. Twin-kølet: Fyld kølesystemet, og udluft ifølge instruktionerne i servicehåndbogen.
4. Monter sadlen. Når sadlen er monteret, skal du trække op i den for at kontrollere, at den sidder korrekt.
5. Rekalibrer ECM med korrekt konfiguration.
