SCREAMIN' EAGLE MILWAUKEE-EIGHT™ STAGE 3-SET
J066842025-03-07
ALGEMENE INFORMATIE
Tabel 1. Algemene informatie
Sets | Voorgestelde Tools | Vaardigheidsniveau(1) |
|---|---|---|
92500084, 92500086 | Veiligheidsbrillen, momentsleutel |  |
(1) Aanhalen tot de momentwaarde of andere aangewezen tools en technieken zijn vereist
SETINHOUD

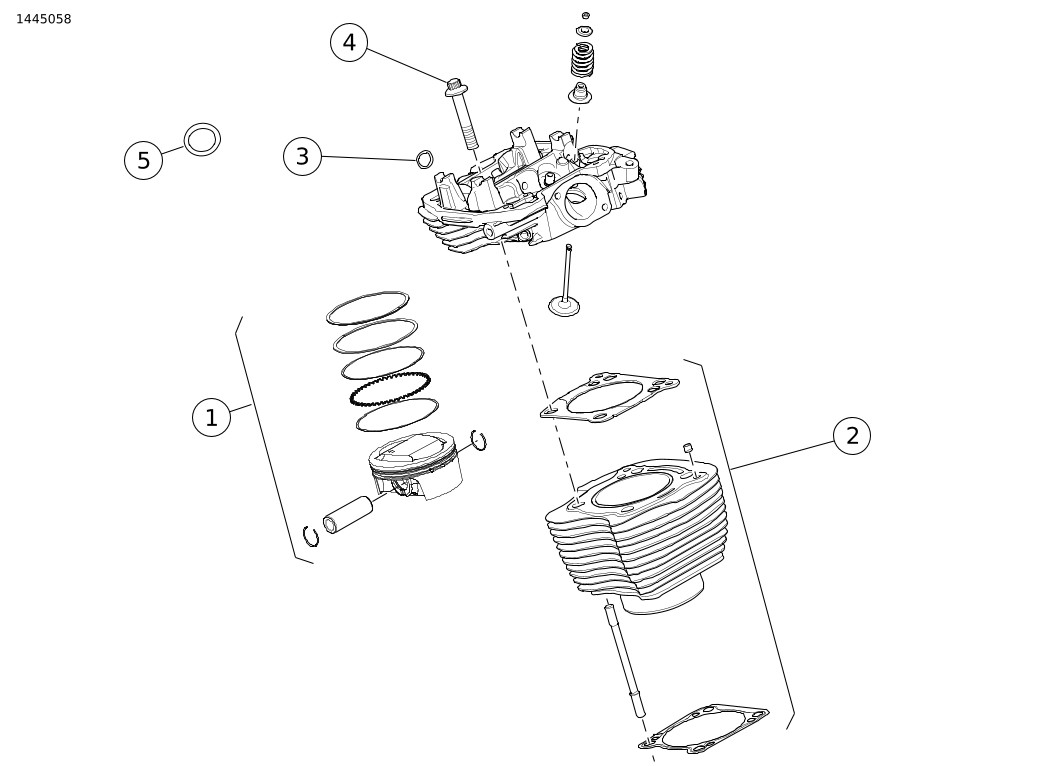

Afbeelding 1. Setinhoud: Serviceonderdelen: Screamin' Eagle Milwaukee-Eight™ Stage 3-set
Tabel 2. Setinhoud: Serviceonderdelen: Screamin' Eagle Milwaukee-Eight™ Stage 3-set
 | Controleer of alle inhoud aanwezig is in de kit voordat u onderdelen van het voertuig installeert of verwijdert. | ||||
|---|---|---|---|---|---|
Onderdeel | Aantal | Beschrijving | Onderdeelnr. | Opmerkingen | |
 | 1 | 1 | Zuigerset, 119 in³ | 21900129 | Kit 92500084 |
| 1 | Zuigerset, 122 in³ | 21900130A | Kit 92500086 | |
| 2 | 1 | Cilinderset (HOG zwart) | 16800330 | Kit 92500084 |
| 3 | 4 | O-ring, koelvloeistofspruitstuk | 11900090 | |
| 4 | 8 | Flensmoer | 10200303 | |
| 5 | 2 | Uitlaatpakking | 65324-83B | |
OPMERKING
| |||||
SETINHOUD
Afbeelding 2. Setinhoud: Serviceonderdelen: Screamin' Eagle Milwaukee-Eight™ Stage 3-set
Tabel 3. Setinhoud: Serviceonderdelen: Screamin' Eagle Milwaukee-Eight™ Stage 3-set
| Controleer of alle inhoud aanwezig is in de kit voordat u onderdelen van het voertuig installeert of verwijdert. | ||||
|---|---|---|---|---|---|
Onderdeel | Aantal | Beschrijving | Onderdeelnr. | Opmerkingen | |
| 1 | 4 | O-ring | 11293 | |
| 2 | 4 | O-ring | 11132A | |
| 3 | 4 | O-ring | 11145A | |
| 4 | 2 | Pakking, lifterkap | 25700362A | |
| 5 | 1 | Klepstoterset, hoge capaciteit | 18572-13 | |
| 6 | 2 | Pakking, onderste tuimelaardeksel | 25700425A | |
| 7 | 2 | O-ring, ontluchter | 11900116 | |
| 8 | 2 | Pakking, bovenste tuimelaardeksel | 25700372B | |
SETINHOUD

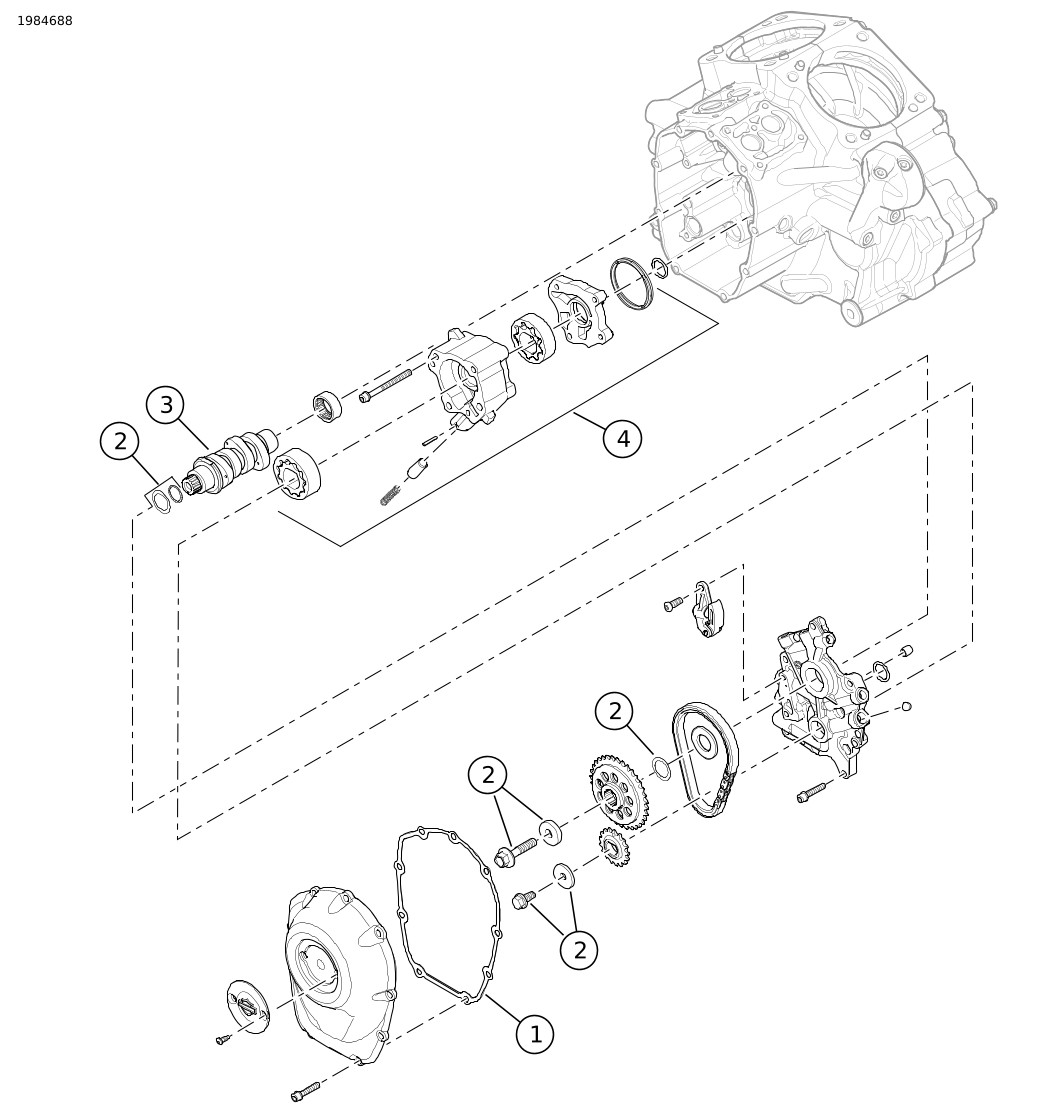

Afbeelding 3. Setinhoud: Serviceonderdelen: Screamin' Eagle Milwaukee-Eight™ Stage 3-set
Tabel 4. Setinhoud: Serviceonderdelen: Screamin' Eagle Milwaukee-Eight™ Stage 3-set
| Controleer of alle inhoud aanwezig is in de kit voordat u onderdelen van het voertuig installeert of verwijdert. | ||||
|---|---|---|---|---|---|
Onderdeel | Aantal | Beschrijving | Onderdeelnr. | Opmerkingen | |
| 1 | 4 | Pakking, nokkenaskap | 25700370A | |
| 2 | 4 | Bevestigingskit voor tandwiel nokkenasaandrijving | 91800088 | Niet inbegrepen in de kit |
| 3 | 4 | Camshaft, SE8-447 | 25400199 | |
| 4 | 1 | Oliepompmontage (moet apart worden aangeschaft, indien nodig) | 62400247 of 62400248 | |
| 5 | 2 | Label gedeeltelijke uitstoot-aanpassing (niet afgebeeld) | Niet afzonderlijk verkrijgbaar | |
ALGEMEEN
Instructieblad is ook elektronisch beschikbaar. Voer een van de volgende handelingen uit om te controleren of u de meest recente versie gebruikt die beschikbaar is:
- Ga naar h-d.com/isheets
- Scan de QR-code in de linkerbovenhoek van het instructieblad
OPMERKING
Deze montagehandleiding kan een aanvullende video bevatten om de installateur te helpen bij het verduidelijken van een bepaald gedeelte van de assemblage. Een gekoppelde video bevindt zich aan het einde van deze montagehandleiding.
Modellen
Voor modelgerelateerde informatie raadpleegt u de Onderdelen en accessoires (P&A) Detailhandelcatalogus of het gedeelte ';Parts and Accessories'; (Onderdelen en accessoires) op www.harley-davidson.com .
Neem contact op met Harley-Davidson Customer Support Center op 1-800-258-2464 (alleen in de VS) of 1-414-343-4056.
Montagevereisten
WAARSCHUWINGDe veiligheid van de berijder en de passagier is afhankelijk van de correcte montage van deze set. Volg de juiste stappen uit de servicehandleiding. Als u niet zeker weet of u de procedure correct kunt uitvoeren of als u niet beschikt over het juiste gereedschap, laat de installatie dan over aan een Harley-Davidson-dealer. Incorrecte montage van deze set kan ernstig of dodelijk letsel tot gevolg hebben. (00333b)
- Alle modellen: Aparte aankoop van Screamin' Eagle Pro Street Tuner (onderdeelnr. 41000008C) voor juiste werking.
- 2017-2019: Afzonderlijke aankoop van een oliepomp montageset (Onderdeel Nr. 62400247-Olie gekoeld) or (Onderdeel Nr. 62400248 dubbel gekoeld) is vereist.
- 2018 en latere FXFB/S Modellen: Aparte aankoop van Hoge Stroom Uitlaat (Onderdeel Nr. 64900828 of 64900829).
- Afzonderlijke aankoop van Screamin' Eagle geconcentreerde luchtfilterset.
- Afzonderlijke aanschaf van de Nokken Aandrijf Retentiekit (onderdeelnr. 91800088) is vereist.
- Afzonderlijke aankoop van de afstandhouder set voor de nokkenas (25928-06) is vereist.
Deze artikelen zijn verkrijgbaar in uw plaatselijk Harley-Davidson-dealership.
OPMERKING
De set is alleen bedoeld voor toepassingen van hoge prestaties. Deze set voor het verbeteren van de prestaties van de motor is wettelijk goedgekeurd voor verkoop of gebruik in Californië op motorvoertuigen met beperkte uitstoot indien gemonteerd op gespecificeerde modellen. Vraag aan uw plaatselijke Harley-Davidson-dealer welke nalevingsvereisten voor uw land gelden.
Bij deze set wordt sticker voor gedeeltelijke uitstoot-aanpassing geleverd, zoals vereist door de Californische emissienormen (California Air Resource Board (CARB)).
OPMERKING
In dit instructieblad wordt verwezen naar informatie in de servicehandleiding. Een servicehandleiding voor het jaar en model van de de motorfiets is vereist voor deze installatie en is beschikbaar via:
- Een Harley-Davidson dealer.
- H-D service-informatie Portaal, een toegang gebaseerd op voorschrift voor de meeste 2001 en nieuwere modellen. Voor meer informatie zie Vaak gestelde vragen over abonnementen .
VOORBEREIDEN
WAARSCHUWINGTijdens het uitvoeren van servicewerkzaamheden aan het brandstofsysteem is roken verboden en zijn open vuren en vonken in de nabijheid niet toegestaan. Benzine is uitermate ontvlambaar en zeer explosief, wat ernstig of dodelijk letsel tot gevolg kan hebben. (00330a)
OPMERKING
Bekijk de procedures in de servicehandleiding.
| 1. | Zet de motorfiets rechtop. | |
| 2. | Schakel het alarmsysteem uit. | |
| 3. | Verwijder het zadel. | |
| 4. | Verwijder de hoofdzekering. | |
| 5. | Verwijder de brandstoftank. | |
| 6. | Twin-Cooled: Koelvloeistofsysteem aftappen. |
VERWIJDEREN
OPMERKING
De volgende stappen worden verstrekt als een overzicht van het proces. Hanteer de procedures in de servicehandleiding.
| 1. | Verwijder het luchtfilter in zijn geheel. | |
| 2. | Verwijder het uitlaatsysteem. | |
| 3. | Verwijder de inductiemodule. | |
| 4. | Koppel de kabelboomverbindingen los van de cilinderkop | |
| 5. | Haal oliekoelleidingen en spruitstukken uit de motor weg. | |
| 6. | Verwijder tuimelaar deksel, tuimelaars, aandrijfstangen en aandrijfstangbuizen. | |
| 7. | Verwijder de cilinderkoppen, cilinder en zuigers. | |
| 8. | Verwijder de klepstoterdeksels, de antirotatiepinnen en klepstoters. | |
| 9. | Verwijder de nokkenaskap, nokkenasplaat en de nokkenas. | |
| 10. | Verwijder de oliepomp. | |
| 11. | Verwijder de binnenste nokkenaslager. | |
| 12. | Verwijder de aanwezige veer van de koppeling. |
INSTALLEREN
OPMERKING
De volgende stappen worden verstrekt als een overzicht van het proces. Hanteer de procedures in de servicehandleiding.
| 1. | Zie Afbeelding 3. Installeer het naaldlager van de nokkenas. | |
| 2. | Installeer de oliepomp (4). Bekijk de montagevereisten. | |
| 3. | Bouw de nokkenas in (3). | |
| 4. | Controleer of de markeringen op de nokkenas en krukas naar behoren met elkaar zijn uitgelijnd. | |
| 5. | Zie Afbeelding 2. Installeer lifters (5), anti-rotatie-inrichting, lifterdekselpakkingen (4) en lifterdeksels. | |
| 6. | Zie Afbeelding 1. Monteer zuigers (1) en cilinders (2). Volg de instructies die bij de zuiger- en cilinderset worden meegeleverd. OPMERKING Deze set maakt gebruik van een speciale aanhaalvolgorde. | |
| 7. | Monteer cilinderkoppen met behulp van nieuwe flensmoeren (4). a. Breng alleen motorolie op de nieuwe cilinderflensmoer aan. b. Controleer of alleen de onderkant van de flensmoer gesmeerd is. Zorg ervoor dat de cilinderbout of de binnenste draden van de flensmoer niet worden gesmeerd. | |
| 8. | Draai de flensmoeren vast (4). a. Koppel. Koppel: 27,1–40,6 N·m (20–30 ft-lbs) b. Een slag losdraaien. Hoek: -360° c. Koppel. Koppel: 12,2–14,9 N·m (9–11 ft-lbs) d. Koppel. Koppel: 24,2–27,1 N·m (18–20 ft-lbs) e. Eindkoppel, extra aandraaien 90°. | |
| 9. | Plaats de stoterstangkokers en stoterstangen. | |
| 10. | Plaats de tuimelaararmen terwijl de zuiger zich op het BDP van de arbeidsslag bevindt. Haal de bouten om de beurt aan, zodat de tuimelaaras gelijkmatig omlaag wordt getrokken. | |
| 11. | Breng de tuimelaardeksels aan op de motor. | |
| 12. | Plaats een nieuwe nokkenaskap. a. Controleer of de markeringen op de nokkenas en krukas naar behoren met elkaar zijn uitgelijnd. | |
| 13. | Installeer de inductiemodule. | |
| 14. | Sluit de kabelboomverbindingen aan op de motor en de inductiemodule. | |
| 15. | Monteer spruitstukken en koelleidingen op e cilinderkoppen. | |
| 16. | Monteer het uitlaatsysteem. | |
| 17. | Monteer het luchtfilter. | |
| 18. | Plaats een nieuw emissielabel. a. Zoek de emissielabel op de framebuis onder het stuur. b. Plaats de nieuwe gedeeltelijke emissielabel uit deze set over het bovenste gedeelte van de emissielabel op de framebuis. |
VOLTOOID
OPMERKING
Bekijk de procedures in de servicehandleiding.
| 1. | Installeer de brandstoftank. | |
| 2. | Monteer de hoofdzekering. | |
| 3. | Dubbel-Gekoeld: Vul het koelvloeistofsysteem en ontlucht dit aan de hand van de instructies in de servicehandleiding. | |
| 4. | Bevestig het zadel. Trek na montage het zadel omhoog om te controleren of het goed vastzit. | |
| 5. | ECM opnieuw afstellen met de juiste configuratie. |
