SCREAMIN' EAGLE MILWAUKEE-EIGHT™ TRINN 3-SETT
J066842025-03-07
GENERELL INFORMASJON
Tabell 1. Generell informasjon
Sett
Anbefalte verktøy
Ferdighetsnivå(1)
92500084, 92500086
Vernebriller, momentnøkkel
(1) Du må ha og kunne bruke en momentnøkkel eller annet egnet verktøy
SETTETS INNHOLD
Figur 1. Settets innhold: Servicedeler: Screamin' Eagle Milwaukee-Eight™ trinn 3-sett
Tabell 2. Settets innhold: Servicedeler: Screamin' Eagle Milwaukee-Eight™ trinn 3-sett
Kontroller at alt innholdet er med i settet før du begynner å montere eller fjerne deler fra kjøretøyet.
Element
Mengde
Beskrivelse
Delenr.
Merknader
1
1
Stempelsett, 119 kubikktommer
21900129
Sett 92500084
1
Stempelsett, 122 kubikktommer
21900130A
Sett 92500086
2
1
Sylindersett (HOG svart)
16800330
Sett 92500084
3
4
O-ring, kjølevæskemanifold
11900090
4
8
Flensmutter
10200303
5
2
Eksospakning
65324-83B
MERK
  • Informasjon om stempelsett (1)-komponenter finner du på instruksjonsark 94100113.
  • Informasjon om sylindersett (3)-komponenter finner du på instruksjonsark 94100114.
SETTETS INNHOLD
Figur 2. Settets innhold: Servicedeler: Screamin' Eagle Milwaukee-Eight™ trinn 3-sett
Tabell 3. Settets innhold: Servicedeler: Screamin' Eagle Milwaukee-Eight™ trinn 3-sett
Kontroller at alt innholdet er med i settet før du begynner å montere eller fjerne deler fra kjøretøyet.
Element
Mengde
Beskrivelse
Delenr.
Merknader
1
4
O-ring
11293
2
4
O-ring
11132A
3
4
O-ring
11145A
4
2
Pakning, løfterdeksel
25700362A
5
1
Løftersett, høy kapasitet
18572-13
6
2
Pakning, nedre vippedeksel
25700425A
7
2
O-ring, luftenhet
11900116
8
2
Pakning, øvre vippedeksel
25700372B
SETTETS INNHOLD

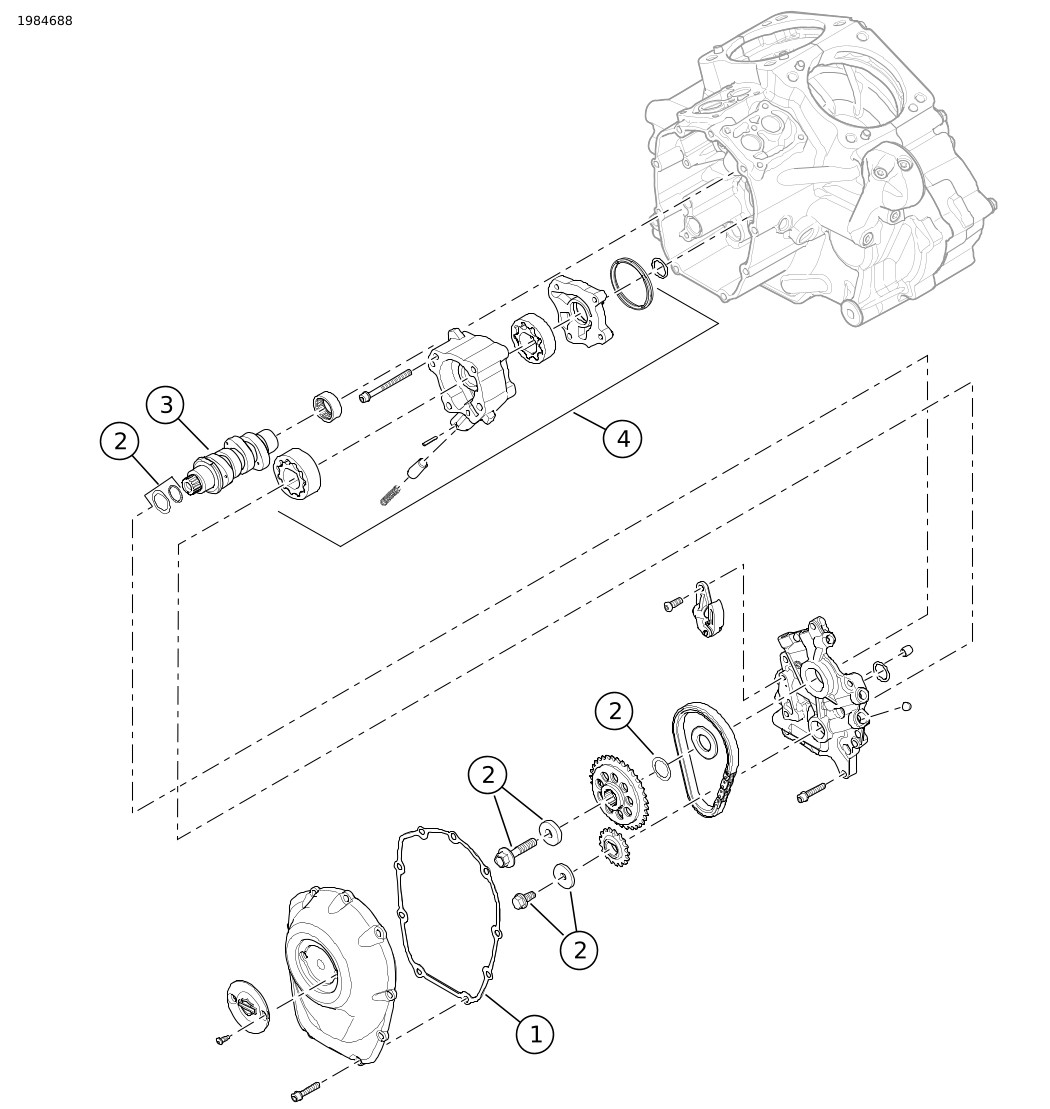

Figur 3. Settets innhold: Servicedeler: Screamin' Eagle Milwaukee-Eight™ trinn 3-sett
Tabell 4. Settets innhold: Servicedeler: Screamin' Eagle Milwaukee-Eight™ trinn 3-sett
Kontroller at alt innholdet er med i settet før du begynner å montere eller fjerne deler fra kjøretøyet.
Element
Mengde
Beskrivelse
Delenr.
Merknader
1
4
Pakning, kamakseldeksel
25700370A
2
4
Retensjonssett for kamakselens drivtannhjul
91800088
Ikke inkludert i settet
3
4
Kamaksel, SE8-447
25400199
4
1
Oljepumpe (må kjøpes separat, om nødvendig)
62400247 eller 62400248
5
2
Delvis etikett for justering av utslipp (ikke vist)
Selges ikke separat
GENERELT
Instruksjonsarket er også tilgjengelig elektronisk. Gjør ett av følgende for å kontrollere at du bruker den nyeste tilgjengelige versjonen:
  • Gå til h-d.com/isheets
  • Skann QR-koden i øvre venstre hjørne av instruksjonsarket
MERK
Dette instruksjonsarket kan ha en tilleggsvideo for å hjelpe montøren med å avklare en bestemt del av monteringen. En lenke til en eventuell video vil være plassert på slutten av dette instruksjonsarket.
Modeller
Hvis du trenger informasjon om montering for forskjellige modeller, kan du lese Deler og tilbehør (Høyttalersystem) -detaljhandelkatalogen eller Parts and Accessories-delen (Deler og tilbehør) på www.harley-davidson.com .
Kontakt Harley-Davidson Customer Support Center på 1-800-258-2464 (kun i USA) eller 1-414-343-4056.
Installasjonskrav
ADVARSEL
Føreren og passasjerens sikkerhet avhenger av korrekt montering av dette settet. Bruk de passende prosedyrene i servicehåndboken. Hvis du ikke er i stand til å utføre prosedyren eller ikke har de nødvendige verktøyene, bør du få en Harley-Davidson-forhandler til å utføre monteringen. Feilaktig montering av dette settet kan utgjøre en fare for liv og helse. (00333b)
    Disse artiklene er tilgjengelig hos din lokale Harley-Davidson-forhandler.
  • Alle modeller: Separat kjøp av Screamin' Eagle Pro Street Tuner (delenr. 41000008C) for riktig drift.
  • 2017–2019: Separat kjøp av oljepumpesett 62400247 (delenr. 62400247 for oljekjøling eller delenr. 62400248 for dobbeltkjøling) kreves.
  • FXFB/S-modeller fra 2018 og senere: Separat kjøp av High Flow Exhaust (delenr. 64900828 eller 64900829).
  • Separat kjøp av Screamin' Eagle High Flow Air Cleaner-sett.
  • Separat kjøp av kamdrevservicesett (delenr. 25566-06) kreves.
  • Separat kjøp av Cam Spacer Kit (delenr. 25928-06) kreves.
MERK
Dette settet er kun beregnet på høyytelsesapplikasjoner. Dette motorrelaterte ytelsessettet er lovlig å selge eller bruke i California på forurensningsstyrte motorkjøretøyer når montert på de angitte modellene. Sjekk med din lokale Harley-Davidson-forhandler for samsvarskrav i ditt område.
En etikett for finjustering for delvis utslipp inkluderes i dette settet som et krav fra California Air Resource Board (CARB)/EPAs utslippsregulering.
MERK
Dette instruksjonsbladet viser til informasjon i servicehåndboken. En servicehåndbok for denne motorsykkelmodellen/årsmodellen kreves for denne monteringen. Du kan skaffe en på følgende steder:
KLARGJØRE
ADVARSEL
Røyking og all bruk av åpen ild eller gnister er forbudt når du skal utføre service på drivstoffsystemet. Bensin er ekstremt brannfarlig og svært eksplosiv, noe som kan sette liv og helse på spill. (00330a)
MERK
Følg fremgangsmåten i servicehåndboken.
1. Sett motorsykkelen i oppreist stilling.
2. Deaktiver sikkerhetssystemet.
3. Ta av setet.
4. Ta ut hovedsikringen.
5. Fjern drivstofftanken.
6. Twin-Cooled: Tøm kjølevæskesystemet.
FJERN
MERK
Følgende trinn angis som en skisse av prosessen. Følg fremgangsmåten i servicehåndboken.
1. Fjern luftfilteret.
2. Fjern eksossystemet.
3. Fjern induksjonsmodulen.
4. Koble fra ledningssatskoblingene fra sylinderhodet.
5. Fjern oljekjøleledninger og manifolder fra motoren.
6. Fjern vippedeksler, vippearmer, ventilstøtstenger og rør for ventilstøtstenger.
7. Fjern sylinderhoder, sylinder og stempler.
8. Fjern løfterdeksler, antirotasjonsenheter og løftere.
9. Fjern kamakseldeksel, kamakselplaten og kamakselen.
10. Fjern oljepumpen.
11. Fjern indre kamaksellager.
12. Fjern den eksisterende clutchfjæren.
MONTER
MERK
Følgende trinn angis som en skisse av prosessen. Følg fremgangsmåten i servicehåndboken.
1. Se figur 3. Monter kamakselrullelageret.
2. Monter oljepumpen (4). Sjekk monteringskravene.
3. Monter kamakselen (3).
4. Kontroller at kamakselen er riktig justert etter veivakselens dødpunktmerker.
5. Se figur 2. Monter løftere (5), antirotasjonsinnretning, løftedekselpakninger (4) og løftedeksler.
6. Se figur 1. Monter stempler (1) og sylindere (2). Følg instruksjonene som følger med stempel og sylinder-settet.
MERK
Dette settet må monteres med en spesiell momentsekvens.
7. Monter sylinderhodene med de nye flensmutterne (4).
a. Påfør motorolje kun på de nye sylinderflensmutterne.
b. Kontroller at bare bunnen av flensmutteren får smøring. Ikke la det komme smøring på sylinderstangen eller gjengene på flensmutteren.
8. Stram flensmutterne (4).
a. Bruk momentnøkkel.
Tiltrekningsmoment: 27,1–40,6 N·m (20–30 ft-lbs)
b. Løsne én rotasjon.
Vinkel: -360°
c. Bruk momentnøkkel.
Tiltrekningsmoment: 12,2–14,9 N·m (9–11 ft-lbs)
d. Bruk momentnøkkel.
Tiltrekningsmoment: 24,2–27,1 N·m (18–20 ft-lbs)
e. Endelig dreiemoment, stram ytterligere 90°.
9. Monter ventilstøtstangrøret og ventilstøtstengene.
10. Når stempelet er omtrent på nedre dødpunkt på arbeidsslag, monterer du vippearmene. Trekk til skruene vekselvis for å trekke vippearmakselen jevnt ned.
11. Monter vippedekslene på motoren.
12. Sett på kamdekselet.
a. Kontroller at kamakselen er riktig justert etter veivakselens dødpunktmerker.
13. Monter induksjonsmodulen.
14. Koble ledningsselens koblinger til motoren og induksjonsmodulen.
15. Fest manifolder og kjøleslanger til sylinderhodene.
16. Monter eksossystem.
17. Monter luftfilterenhet.
18. Sett på plass den nye utslippsetiketten.
a. Du finner utslippsetiketten på rammerøret under styret.
b. Plasser den nye halve etiketten fra dette settet over den øverste delen av utslippsetiketten på rammerøret.
FERDIG
MERK
Følg fremgangsmåten i servicehåndboken.
1. Monter drivstofftanken.
2. Installer hovedsikringen.
3. Dobbeltkjølt: Fyll kjølesystemet og blås ut luften i henhold til instruksjonene i servicehåndboken.
4. Monter setet. Når du har montert setet, drar du det oppover for å kontrollere at det er festet.
5. Kalibrer ECM på nytt med korrekt konfigurasjon.
