КОМПЛЕКТ SCREAMIN' EAGLE MILWAUKEE-EIGHT™ STAGE 3

J066842025-03-07

ОБЩА ИНФОРМАЦИЯ

Таблица 1. Обща информация

Комплекти	Предложени инструменти	Ниво на умения⁽¹⁾
92500084, 92500086	Защитни очила, динамометричен гаечен ключ

(1) Необходимо е затягане до стойността на въртящия момент или други обикновени инструменти или техники

СЪДЪРЖАНИЕ НА КОМПЛЕКТА

Фигура 1. Съдържание на комплекта: Части за обслужване: Комплект Screamin' Eagle Milwaukee-Eight™ Stage 3

Таблица 2. Съдържание на комплекта: Части за обслужване: Комплект Screamin' Eagle Milwaukee-Eight™ Stage 3

	Уверете се, че всички части са налични в комплекта, преди да монтирате или отстранявате елементи от превозното средство.
	Елемент	Количество	Описание	Част №	Бележки
	1	1	Комплект бутало, 119 in³	21900129	Комплект 92500084
	1	1	Комплект бутало, 122 in³	21900130А	Комплект 92500086
	2	1	Комплект за цилиндър (HOG черен)	16800330	Комплект 92500084
	3	4	О-пръстен, колектор за охлаждаща течност	11900090
	4	8	Гайка с шайба	10200303
	5	2	Уплътнение на ауспуха	65324-83B
NOTE За компоненти на комплект за бутало (1), вижте листа с инструкции 94100113. За компоненти на комплект за цилиндър (3), вижте листа с инструкции 94100114.

СЪДЪРЖАНИЕ НА КОМПЛЕКТА

Фигура 2. Съдържание на комплекта: Части за обслужване: Комплект Screamin' Eagle Milwaukee-Eight™ Stage 3

Таблица 3. Съдържание на комплекта: Части за обслужване: Комплект Screamin' Eagle Milwaukee-Eight™ Stage 3

Уверете се, че всички части са налични в комплекта, преди да монтирате или отстранявате елементи от превозното средство.
Елемент	Количество	Описание	Част №	Бележки
1	4	О-пръстен	11293
2	4	О-пръстен	11132A
3	4	О-пръстен	11145A
4	2	Уплътнител, капак на повдигач	25700362А
5	1	Комплект за повдигач, висок капацитет	18572-13
6	2	Уплътнител, капак на долна кобилица	25700425А
7	2	О-пръстен, отдушник	11900116
8	2	Уплътнител, капак на горна кобилица	25700372B

СЪДЪРЖАНИЕ НА КОМПЛЕКТА

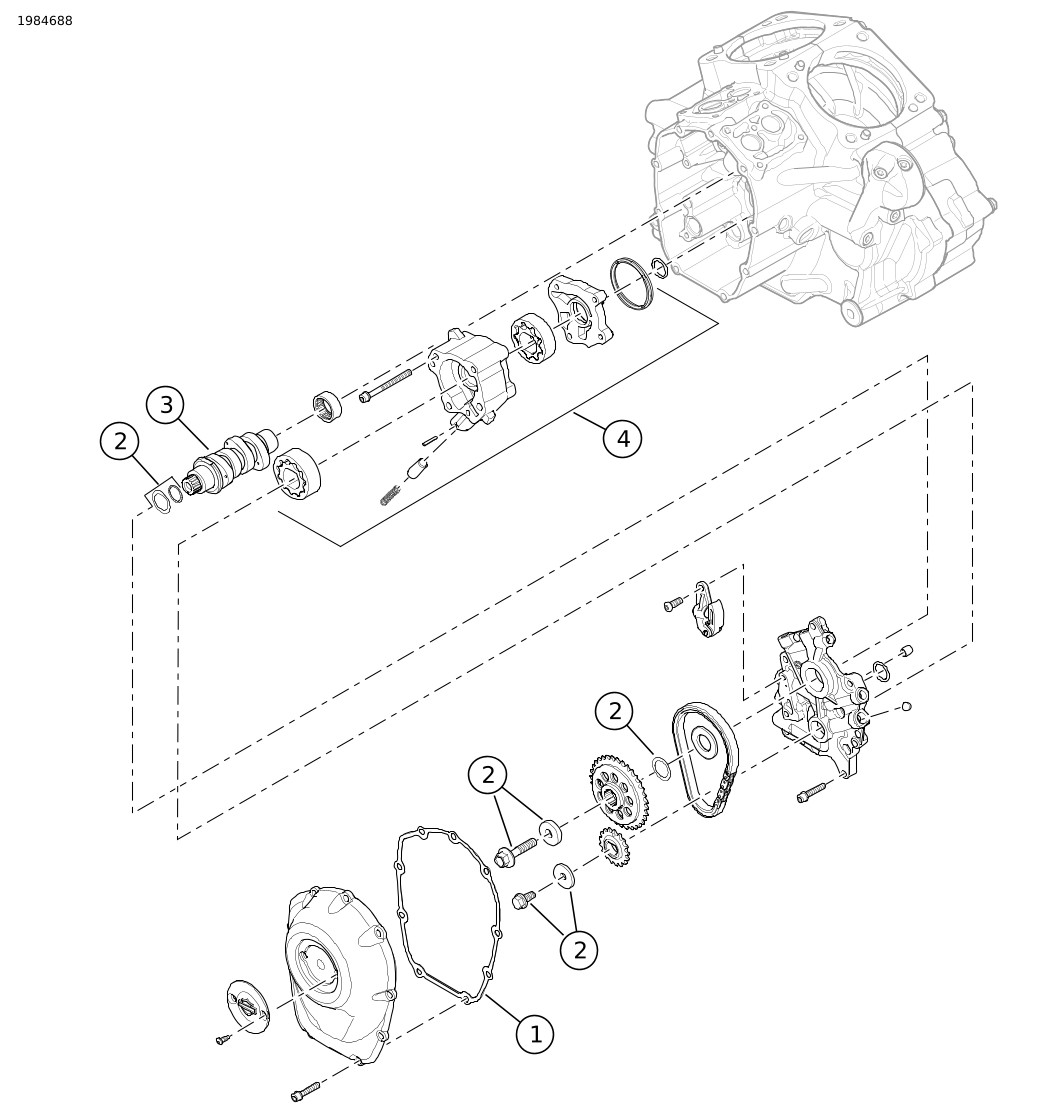

Фигура 3. Съдържание на комплекта: Части за обслужване: Комплект Screamin' Eagle Milwaukee-Eight™ Stage 3

Таблица 4. Съдържание на комплекта: Части за обслужване: Комплект Screamin' Eagle Milwaukee-Eight™ Stage 3

Уверете се, че всички части са налични в комплекта, преди да монтирате или отстранявате елементи от превозното средство.
Елемент	Количество	Описание	Част №	Бележки
1	4	Уплътнител, капак за разпределителен механизъм	25700370А
2	4	Комплект за задържане на задвижващо верижно зъбно колело на разпределителен вал	91800088	Не е включено в комплекта
3	4	Разпределителен вал, SE8-447	25400199
4	1	Маслена помпа (трябва да бъде закупен отделно, ако е необходимо)	62400247 или 62400248
5	2	Етикет за частично регулиране на емисии (не е показан)	Не се продава отделно

ОБЩИ

Листът с инструкции е достъпен и в електронен вид. За да потвърдите, че използвате най-новата налична версия, направете едно от следните неща:

Отидете на h-d.com/isheets
Сканирайте QR кода в горния ляв ъгъл на листа с инструкции

NOTE

Този списък с инструкции може да има допълнително видео, за да помогне на монтиращия да изясни определена част от монтажа. Свързан видеоклип ще бъде разположен в края на този списък с инструкции.

Модели

За информация за съответствие с модела, моля, вижте Части и аксесоари (P&A) каталога за части и аксесоари, раздел www.harley-davidson.com .

Свържете се с центъра за поддръжка на клиенти на Harley-Davidson на 1-800-258-2464 (само за САЩ) или на 1-414-343-4056.

Изисквания за монтаж

ПРЕДУПРЕЖДЕНИЕ

Безопасността на водача и пътника зависи от правилното поставяне на този комплект. Следвайте съответните процедури в наръчника за обслужване. Ако сметнете, че не можете да извършите процедурата или не разполагате с правилните инструменти, свържете се с дилър на Harley-Davidson да извърши инсталирането. Неправилното поставяне на този комплект би могло да предизвика смърт или сериозно нараняване. (00333b)

Тези елементи са налични при вашия местен дилър на Harley-Davidson.

Всички модели: Отделна покупка на тунер Screamin' Eagle Pro Street (част № 41000008C) за правилно функциониране.
2017-2019 г.: Нужно е отделно закупуване на комплект маслена помпа (№ на част 62400247 - с маслено охлаждане) или (№ на част 62400248 - с двойно охлаждане).
Модели FXFB/S от 2018 г. и по-нови: Отделно закупуване на система за отработени газове с висок дебит (част № 64900828 или 64900829).
Отделно закупуване на комплект въздушен филтър Screamin' Eagle.
Необходимо е отделно закупуване на комплект за задържане на задвижването на разпределителния вал (№ на част 91800088).
Необходимо е отделното закупуване на комплект разделители за разпределителния вал (№ на част 25928-06).

NOTE

Този комплект е предназначен само за приложения с висока производителност. Този комплект за производителността на двигателя, може да се продава законно или употребява в Калифорния с моторни превозни средства с контролирано замърсяване, когато се монтира на посочените модели. Консултирайте се с вашия местен дилър на Harley-Davidson за спазване на изискванията във вашия район.

Включен в този комплект е етикет за частично регулиране на емисии, като изискване на регламентите за емисиите на Калифорнийски борд по въздушни ресурси (CARB)/EPA.

NOTE

Тези инструкции се отнасят до информацията в сервизното ръководство. За този монтаж е необходимо сервизно ръководство за мотоциклет от този модел и година и е наличен от:

Дилър на Harley-Davidson.
Порталът с информация за обслужване на H-D, базиран на абонамент достъп за повечето модели от 2001 г. и по-нови. За повече информация вижте често задаваните въпроси за абонаментите .

ПРИГОТВЕТЕ СЕ

ПРЕДУПРЕЖДЕНИЕ

При извършване на техническо обслужване не пушете и не използвайте открит пламък или искри наблизо. Бензинът е лесно възпламеним и силно взривоопасен, което от своя страна би могло да доведе до смърт или сериозно нараняване. (00330a)

NOTE

Вижте процедурите в сервизното ръководство.

1.	Изправете мотоциклета.
2.	Деактивирайте системата за сигурност.
3.	Свалете седалката.
4.	Свалете главния предпазител.
5.	Свалете резервоара за гориво.
6.	Twin-Cooled: Източете системата за охлаждаща течност.

СВАЛЯНЕ

NOTE

Следните стъпки са предвидени като общ преглед на процеса. Следвайте процедурите в сервизното ръководство.

1.	Отстранете модула на въздушния филтър.
2.	Отстранете системата за отработени газове.
3.	Свалете индукционния модул.
4.	Изключете връзките на окабеляването от главата на цилиндъра.
5.	Отстранете маркучите за охладителната течност на маслото и колекторите от двигателя.
6.	Свалете кобиличните капаци, кобилиците, водачите на клапаните и тръбите им.
7.	Свалете главата на цилиндъра, цилиндъра и буталата.
8.	Свалете капаците на повдигача, устройствата против въртене и повдигачите.
9.	Свалете капака на разпределителния механизъм, планката на разпределителния механизъм и разпределителния вал.
10.	Отстранете маслената помпа.
11.	Свалете вътрешния лагер на разпределителния механизъм.
12.	Премахнете съществуващите съединителни пружини.

МОНТИРАНЕ

NOTE

Следните стъпки са предвидени като общ преглед на процеса. Следвайте процедурите в сервизното ръководство.

1.	Вижте фигура 3. Монтирайте игления лагер на разпределителния вал.
2.	Монтирайте маслената помпа (4). Вижте изискванията за монтаж.
3.	Монтиране на разпределителните валове (3).
4.	Уверете се, че маркерите за синхронизиране на разпределителния вал спрямо коляновия вал са правилно подравнени.
5.	Вижте фигура 2. Монтирайте повдигачите (5), устройството против въртене, уплътненията на капака на повдигача (4) и капаците на повдигачите.
6.	Вижте фигура 1. Монтирайте буталата (1) и цилиндрите (2). Следвайте инструкциите, предоставени с буталото и цилиндъра в комплекта. NOTE Този комплект използва специална последователност на затягане на главата.
7.	Монтирайте цилиндровите глави с помощта на нови фланцови гайки (4). a. Нанесете двигателно масло само върху новите фланцови гайки на цилиндра. b. Уверете се, че само долната част на фланцовите гайки получава смазка. Не допускайте смазване на шпилка на цилиндъра или вътрешни резби на фланцови гайки.
8.	Динамометрични фланцови гайки (4). a. Въртящ момент. Въртящ момент: 27,1–40,6 N·m (20–30 ft-lbs) b. Развийте с един оборот. Ъгъл: -360° c. Въртящ момент. Въртящ момент: 12,2–14,9 N·m (9–11 ft-lbs) d. Въртящ момент. Въртящ момент: 24,2–27,1 N·m (18–20 ft-lbs) e. Краен въртящ момент, затегнете допълнително на 90°.
9.	Монтирайте водачите на клапаните и тръбите им.
10.	С буталото в приблизително BDC мощност на хода, монтирайте кобилиците. Последователно затегнете винтовете, за да издърпате клапаните на вала равномерно.
11.	Монтирайте капаците на кобилицата върху двигателя.
12.	Монтиране на капака на разпределителния вал. a. Уверете се, че маркерите за синхронизиране на разпределителния вал спрямо коляновия вал са правилно подравнени.
13.	Монтирайте индукционния модул.
14.	Свържете връзките на окабеляването към двигателя и индукционния модул.
15.	Монтирайте колекторите и маркучите на охлаждащата течност на маслото към главите на цилиндрите.
16.	Монтирайте системата за отработени газове.
17.	Монтирайте въздушния филтър.
18.	Монтиране на нов етикет за емисиите. a. Намерете етикета за емисии на тръбата на рамката под кормилото. b. Поставете новия частичен етикет от този комплект над горната част на етикета за емисии върху тръбата на рамката.

ЗАВЪРШЕНО

NOTE

Вижте процедурите в сервизното ръководство.

1.	Монтирайте резервоара за гориво.
2.	Поставете главния предпазител.
3.	Двойно охлаждане: Напълнете охлаждащата система и премахнете въздуха, както е посочено в инструкциите на сервизното ръководство.
4.	Поставете седалката. След като поставите седалката, дръпнете я нагоре, за да се уверите, че е закрепена здраво.
5.	Калибрирайте отново ECM с правилната конфигурация.
