SCREAMIN' EAGLE MILWAUKEE-EIGHT™ STAGE 3-SATS
J066842025-03-07
ALLMÄN INFORMATION
Tabell 1. Allmän information
Satser | Föreslagna verktyg | Kompetensnivå(1) |
|---|---|---|
92500084, 92500086 | Skyddsglasögon, momentnyckel |  |
(1) Kräver åtdragning till angivet åtdragningsmoment eller andra verktyg och metoder som ger måttligt åtdragningsmoment
SATSINNEHÅLL
Figur 1. Satsen innehåller: Reservdelar: Screamin' Eagle Milwaukee-Eight™ Stage 3-sats
Tabell 2. Satsen innehåller: Reservdelar: Screamin' Eagle Milwaukee-Eight™ Stage 3-sats
 | Kontrollera att allt innehåll finns i satsen innan du installerar eller avlägsnar artiklar från fordonet. | ||||
|---|---|---|---|---|---|
Komponent | Antal | Beskrivning | Art.nr | Anteckningar | |
 | 1 | 1 | Kolvsats, 119 in³ | 21900129 | Sats 92500084 |
| 1 | Kolvsats, 122 in³ | 21900130A | Sats 92500086 | |
| 2 | 1 | Cylindersats (HOG Black) | 16800330 | Sats 92500084 |
| 3 | 4 | O-ring, kylvätskegrenrör | 11900090 | |
| 4 | 8 | Flänsmutter | 10200303 | |
| 5 | 2 | Avgaspackning | 65324-83B | |
ANMÄRKNING
| |||||
SATSINNEHÅLL
Figur 2. Satsen innehåller: Reservdelar: Screamin' Eagle Milwaukee-Eight™ Stage 3-sats
Tabell 3. Satsen innehåller: Reservdelar: Screamin' Eagle Milwaukee-Eight™ Stage 3-sats
| Kontrollera att allt innehåll finns i satsen innan du installerar eller avlägsnar artiklar från fordonet. | ||||
|---|---|---|---|---|---|
Komponent | Antal | Beskrivning | Art.nr | Anteckningar | |
| 1 | 4 | O-ring | 11293 | |
| 2 | 4 | O-ring | 11132A | |
| 3 | 4 | O-ring | 11145A | |
| 4 | 2 | Packning, lyftarkåpa | 25700362A | |
| 5 | 1 | Lyftarsats, hög kapacitet | 18572-13 | |
| 6 | 2 | Packning, nedre vipparmskåpa | 25700425A | |
| 7 | 2 | O-ring, ventilation | 11900116 | |
| 8 | 2 | Packning, övre vipparmskåpa | 25700372B | |

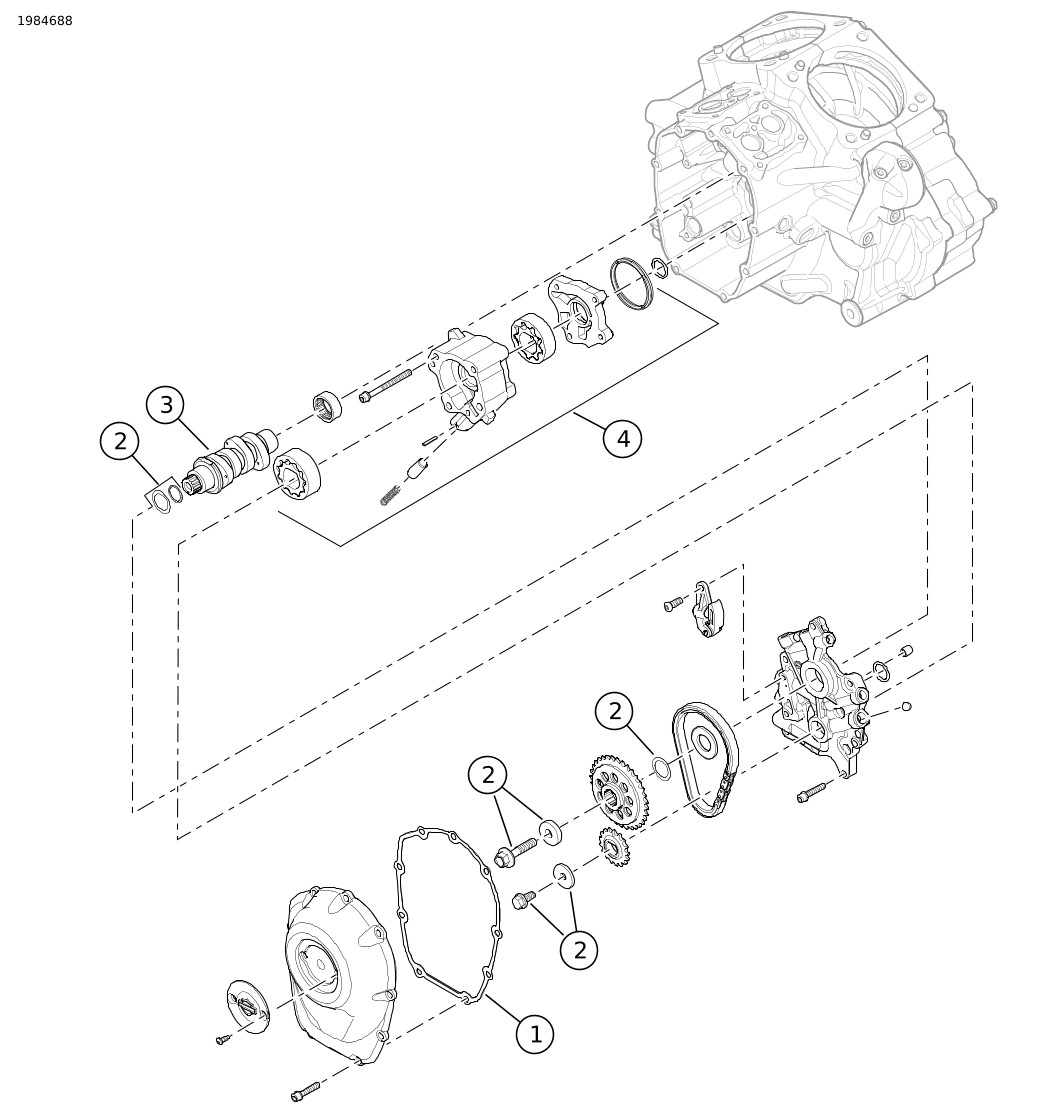

SATSINNEHÅLL
Figur 3. Satsen innehåller: Reservdelar: Screamin' Eagle Milwaukee-Eight™ Stage 3-sats
Tabell 4. Satsen innehåller: Reservdelar: Screamin' Eagle Milwaukee-Eight™ Stage 3-sats
| Kontrollera att allt innehåll finns i satsen innan du installerar eller avlägsnar artiklar från fordonet. | ||||
|---|---|---|---|---|---|
Komponent | Antal | Beskrivning | Art.nr | Anteckningar | |
| 1 | 4 | Packning, kamkåpa | 25700370A | |
| 2 | 4 | Kamaxeldrevets fasthållningssats | 91800088 | Ingår inte i satsen |
| 3 | 4 | Kamaxel, SE8-447 | 25400199 | |
| 4 | 1 | Oljepumpsenhet (måste köpas separat om det behövs) | 62400247 eller 62400248 | |
| 5 | 2 | Utsläppsjusteringsetikett (visas inte) | Säljs ej separat | |
ALLMÄNT
Instruktionsbladet finns också tillgängligt elektroniskt. Kontrollera att du använder den senaste versionen genom att göra något av följande:
- Gå till h-d.com/isheets
- Skanna QR-koden i det övre vänstra hörnet av instruktionsbladet
ANMÄRKNING
Detta instruktionsblad kan ha en kompletterande video för att hjälpa installatören att klargöra en viss del av enheten. En länkad video skulle finnas i slutet av detta instruktionsblad.
Modeller
Om du vill ha information om modelltillbehör kan du läsa Reservdelar och tillbehör (P&A) återförsäljarkatalogen eller avsnittet Reservdelar och tillbehör på www.harley-davidson.com .
Kontakta Harley-Davidsons kundtjänst på +1-800-258-2464 (endast USA) eller +1-414-343-4056.
Installationskrav
VARNINGFörarens och passagerarens säkerhet är beroende av att denna sats monteras korrekt. Följ rätt tillvägagångssätt enligt verkstadshandboken. Om du inte kan utföra åtgärden eller saknar rätt verktyg låter du en Harley-Davidson-återförsäljare utföra monteringen. Om den här satsen monteras felaktigt kan det leda till dödsfall eller allvarliga personskador. (00333b)
- Alla modeller: Separat köp av Screamin' Eagle Pro Street Tuner (artikelnummer 41000008C) för korrekt funktion.
- 2017-2019: Separat köp av monteringssats för oljepumpar (artikelnummer 62400247 oljekyld) eller (artikelnummer 62400248 tvillingkyld) krävs.
- 2018 och senare FXFB/S modeller: Separat köp av High Flow Exhaust (artikelnummer 64900828 eller 64900829).
- Separat köp av Screamin' Eagle High Flow Air Cleaner kit.
- Separat köp av kit för kamdrevshållare (artikelnr 91800088) krävs.
- Separat köp av Cam Spacer Kit (artikelnummer 25928-06) krävs.
Dessa objekt finns tillgängliga hos närmaste Harley-Davidson-återförsäljare.
ANMÄRKNING
Satsen är endast avsedd för högprestandatillämpningar. Den här motorrelaterade prestandasatsen är laglig att sälja och använda i Kalifornien på utsläppsreglerade motorfordon när den monteras på specificerade modeller. Fråga den lokala Harley-Davidson-återförsäljaren om utsläppskraven i ditt område.
En utsläppsjusteringsetikett ingår i den här satsen enligt kraven i Kaliforniens luftskyddsmyndighets (California Air Resource Board) (CARB)/EPA utsläppsbestämmelser.
ANMÄRKNING
Det här instruktionsbladet hänvisar till information i verkstadshandboken. Monteringen kräver en verkstadshandbok för motorcykelns modell/årgång och finns tillgänglig från:
- En Harley-Davidson-återförsäljare.
- H-D:s serviceinformationsportal, en prenumerationsbaserad tillgång som finns tillgänglig för de flesta modeller från 2001 och senare. Mer information finns på Vanliga frågor om prenumerationer .
FÖRBEREDELSE
VARNINGNär du utför service på bränslesystemet ska du inte röka eller tillåta öppen låga eller gnistor i närheten. Bensin är extremt brandfarligt och mycket explosivt, vilket kan leda till dödsfall eller allvarliga personskador. (00330a)
ANMÄRKNING
Se procedurer i servicehandboken.
| 1. | Ställ motorcykeln upprätt. | |
| 2. | Inaktivera stöldskyddssystemet. | |
| 3. | Demontera sadeln. | |
| 4. | Ta bort huvudsäkringen. | |
| 5. | Ta bort bränsletanken. | |
| 6. | Vattenkyld: Töm kylsystemet. |
TA BORT
ANMÄRKNING
Följande steg tillhandahålls som en översiktsprocess. Följ procedurerna i servicehandboken.
| 1. | Ta bort luftrenarenheten. | |
| 2. | Ta bort avgassystemet. | |
| 3. | Ta bort induktionsmodulen. | |
| 4. | Koppla loss kabelsatsens anslutningar från topplocket. | |
| 5. | Ta bort ledningarna för oljekylmedel och grenrören från motorn. | |
| 6. | Ta bort vippskydd, vipparmar, tryckstänger och tryckstängers rör. | |
| 7. | Ta bort topplock, cylinder och kolvar. | |
| 8. | Ta bort lyftarhöljen, rotationshämmande enheter och lyftare. | |
| 9. | Ta bort kamkåpa, kamplåt och kamaxel. | |
| 10. | Ta bort oljepump. | |
| 11. | Ta bort det inre kamlagret. | |
| 12. | Ta bort den befintliga kopplingsfjädern. |
INSTALLERA
ANMÄRKNING
Följande steg tillhandahålls som en översiktsprocess. Följ procedurerna i servicehandboken.
| 1. | Se Figur 3. Montera kamaxelns nållager. | |
| 2. | Montera oljepumpen (4). Se installationskraven. | |
| 3. | Montera kamaxlar (3). | |
| 4. | Kontrollera att kamaxelns och vevaxelns inställningsmärken är rätt inriktade. | |
| 5. | Se Figur 2. Montera lyftare (5), antirotationsanordning, lyftlockspackningar (4) och lyftkåpa. | |
| 6. | Se Figur 1. Montera kolvar (1) och cylindrar (2). Följ anvisningarna som medföljer kolven och cylindersatsen. ANMÄRKNING Denna sats använder en speciell åtdragningssekvens. | |
| 7. | Montera cylinderhuvuden med nya flänsmuttrar (4). a. Tillämpa endast motorolja på nya cylinderflänsmuttrar. b. Kontrollera att endast botten av flänsmuttrarna får smörjning. Låt inte smörja cylinderbulten eller de inre gängorna av flänsmuttrarna. | |
| 8. | Vridmoment flänsmuttrar (4). a. Dra åt. Åtdragning: 27,1–40,6 N·m (20–30 ft-lbs) b. Lossa ett varv. Vinkel: -360° c. Dra åt. Åtdragning: 12,2–14,9 N·m (9–11 ft-lbs) d. Dra åt. Åtdragning: 24,2–27,1 N·m (18–20 ft-lbs) e. Slutligt vridmoment, dra åt ytterligare 90°. | |
| 9. | Montera stötstångsrören och stötstängerna. | |
| 10. | Med kolven vid nedre dödläget under expansionstakten, installera vipparmarna. Dra åt skruvarna korsvis för att skjuta ner vipparmsaxeln jämnt. | |
| 11. | Installera vipparmskåporna på motorn. | |
| 12. | Installera kamlock. a. Kontrollera att kamaxelns och vevaxelns inställningsmärken är rätt inriktade. | |
| 13. | Montera induktionsmodulen. | |
| 14. | Anslut kabelsatsens kontaktstycken på motorn och induktionsmodulen. | |
| 15. | Installera grenrör och kylvätskeledningar till topplock. | |
| 16. | Montera avgassystemet. | |
| 17. | Montera luftrenarenheten. | |
| 18. | Installera ny utsläppsetikett. a. Leta reda på utsläppsetiketten på ramröret under styret. b. Placera ny delvis etikett från uppsättningen över den övre delen av utsläppsetiketten på ramröret. |
KLART
ANMÄRKNING
Se procedurer i servicehandboken.
| 1. | Montera bränsletanken. | |
| 2. | Sätt tillbaka huvudsäkringen. | |
| 3. | Tvillingkyld: Fyll kylvätskesystemet och spolluft enligt instruktionerna för servicehandboken. | |
| 4. | Montera sadeln. När sadeln har monterats dra du den uppåt för att se att den sitter ordentligt. | |
| 5. | Kalibrera om ECM med korrekt konfiguration. |
