GAGANG SETANG BERPEMANAS

941003942025-03-14

INFORMASI UMUM

Tabel 1. Informasi Umum

Kit	Alat-alat yang Disarankan	Level Keahlian⁽¹⁾
56100574, 56100575, 56100619, 56100713, 56100714	Kaca Mata Pelindung, Kunci Torsi

(1) Perlu mengencangkan hingga nilai torsi atau peralatan dan teknik lain yang memadai

ISI KIT

Gambar 1. Isi Kit: Gagang Setang Berpemanas

Tabel 2. Isi Kit: Kit Gagang Setang Berpemanas

Pastikan semua isi kit lengkap sebelum memasang atau melepaskan item dari kendaraan.
Kit	Item	Jumlah	Deskripsi	No. Komponen	Catatan
56100574, Switchback, berpemanas (hitam)	1	1	Handel, sisi kiri, hitam	56100578
	2	1	Handel, sisi kanan, hitam	56100576
	3	1	Tutup ujung, kanan	56100598
56100575, Switchback, berpemanas (perak)	1	1	Handel, kiri	56100579
	2	1	Handel, kanan	56100577
	3	1	Tutup ujung, kanan	56100599
56100619 (hitam)	1	1	Handel, kiri	56100580A
	2	1	Handel, kanan	56100581A
	3	1	Tutup ujung, kanan	Tidak dijual terpisah
56100713, Kahuna, berpemanas (hitam)	1	1	Handel, kiri	56100717
	2	1	Handel, kanan	56100715
	3	1	Tutup ujung, kanan	56100337
56100714, Kahuna, berpemanas (krom)	1	1	Handel, kiri	56100718
	2	1	Handel, kanan	56100716
	3	1	Tutup ujung, kanan	56100329

UMUM

Lembar instruksi juga tersedia secara elektronik. Untuk memverifikasi bahwa Anda menggunakan versi terkini yang tersedia, lakukan salah satu hal berikut:

Buka h-d.com/isheets.
Pindai kode QR di sudut kiri atas lembar instruksi

CATATAN

Lembar instruksi ini mungkin berisi Video Tambahan untuk membantu pemasang dengan penjelasan bagian tertentu dari rakitan. Tautan ke video akan ditempatkan di akhir lembar instruksi ini.

Model

Untuk informasi kesesuaian model, baca Katalog Retail Komponen dan Aksesori (P&A) atau bagian Komponen dan Aksesori dari www.harley-davidson.com .

Hubungi Pusat Dukungan Pelanggan Harley-Davidson di 1-800-258-2464 (khusus AS) atau 1-414-343-4056.

Persyaratan Pemasangan

PERINGATAN

Keselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Gunakan prosedur manual servis yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00333b)

Pegangan Setang Berpemanas adalah item Pasang dan Pakai dan DIGITAL TECHNICIAN II (Nomor Komponen:HD-48650) tidak diperlukan.

Beberapa model CVO™ Road Glide® ST, Street Glide, dan Road Glide 2024 mungkin memerlukan pembaruan Digital Technician oleh dealer Harley-Davidson. KONFIRMASI PERANGKAT LUNAK KONTROL TANGAN PLUG AND PLAY

CATATAN

Lembar instruksi ini merujuk pada informasi manual servis. Manual servis tahun sepeda motor dan model sepeda motor dibutuhkan untuk pemasangan ini dan tersedia dari:

Dealer Harley-Davidson.
Portal Informasi Layanan H-D, akses berbasis langganan untuk sebagian besar model mulai tahun 2001 dan yang lebih baru. Lihat Pertanyaan Umum tentang Berlangganan untuk informasi lebih lanjut.

KONFIRMASI PERANGKAT LUNAK KONTROL TANGAN PLUG AND PLAY

CATATAN

Model 2024 yang Terpengaruh: Street Glide (FLHX), Road Glide (FLTRX), CVO Road Glide ST (FLTRXSTSE)

CATATAN

Setelah pemasangan awal, akan memakan waktu hingga lima menit dengan tombol menyala dan mesin menyala agar kontrol tangan menulis pembaruan perangkat lunak ke gagang setang yang dipanaskan untuk mengaktifkan fungsionalitas. Gagang setang berpemanas TIDAK akan berfungsi hingga proses pembaruan selesai. Jangan menekan tombol Kiri untuk menyalakan gagang setang sampai ini selesai.

Setelah selesai dan fungsionalitas diaktifkan, kendaraan harus menyala untuk mengoperasikan gagang setang yang dipanaskan.

1.	Lepas penutup dari Modul Kontrol Tangan Kanan (RHCM) atau Modul Kontrol Tangan Kiri (LHCM). Lihat manual servis.
2.	Temukan label dengan dua baris angka (1). a. Jika angka di atas memiliki huruf akhiran, Pelajari Otomatis untuk pegangan setang berpemanas diaktifkan. b. Jika angka teratas tidak memiliki huruf akhiran, maka harus reflash menggunakan: Special Tool: DIGITAL TECHNICIAN II (HD-48650) c. Hubungkan sepeda motor ke Digital Technician II (DT II). d. Lanjutkan ke Kotak Peralatan di menu paling atas. e. Pilih: Penyetelan Kendaraan. Terletak di menu sebelah kiri. f. Pilih: Kustomisasi LHCM/RHCM. g. Pilih: Diaktifkan. Untuk Gagang Setang Berpemanas pada Modul Kontrol Tangan Kanan dan Kiri (R&LHCMs). h. Pilih: Perbarui Kendaraan. Terletak di bagian bawah layar. i. Putuskan sambungan kendaraan dari DT II.
3.	Pasang penutup untuk RHCM atau LHCM. Lihat manual servis.

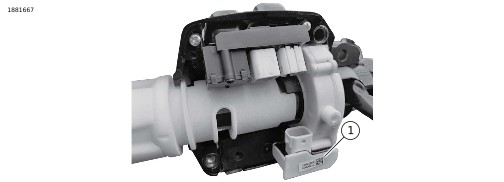

1	Label dengan angka

Gambar 2. Modul Kontrol Tangan Kanan

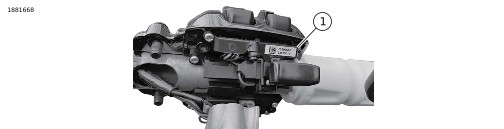

1	Label dengan angka

Gambar 3. Modul Kontrol Tangan Kiri

PERSIAPAN

1.	Lepaskan saddlebag kiri. Lihat manual servis.
2.	Lepas penutup samping kiri. Lihat manual servis.
3.	Lepas sekring utama. Lihat manual servis.
4.	Lepas rakitan handel kopling. Lihat manual servis.
5.	Lepaskan selongsong pengiriman plastik putih dari dalam gagang setang berpemanas kanan dan kiri.

PELEPASAN

Kiri

1.	Gambar 4 Lepas braket tuas kopling. a. Geser bot karet (5) ke belakang. b. Lepas konektor sakelar kopling (4). c. Lepas sekrup (1). d. Lepas cincin (2). e. Lepaskan braket tuas kopling (3). f. Pastikan braket tidak menghalangi. CATATAN Lindungi permukaan yang cat.
2.	Gambar 5 Lepas LHCM penutup. a. Lepas sekrup (3). b. Lepas penutup (2).
3.	Gambar 6 Putuskan sambungan konektor. a. Putuskan sambungan konektor (7) LHCM . b. Lepaskan konektor gagang setang berpemanas (6). c. Lepaskan kabel (1,3) dari LHCM pemandu kabel (2).
4.	Gambar 7 Lepas gagang setang berpemanas (2) kiri sambil memasukkan konektor gagang setang berpemanas (3) melalui lubang kabel (4).
5.	Lepaskan LHCM (1).

Kanan

1.	Gambar 8 Lepaskan braket tuas rem. a. Geser bot karet (3) untuk melepaskannya dari konektor. b. Lepas konektor sakelar rem (4). c. Lepas sekrup (2). d. Lepas cincin (1). e. Lepaskan braket tuas rem (5). CATATAN Jangan sampai silinder master dipasang terbalik. f. Pastikan braket tidak menghalangi.
2.	Gambar 9 Lepas RHCM penutup. a. Lepas sekrup (1). b. Lepas penutup (2).
3.	Gambar 10 Putuskan sambungan konektor. a. Lepas konektor sakelar tuas rem (6). b. Lepas konektor gagang setang berpemanas (5). c. Lepas konektor sensor tuas gas (3).
4.	Gambar 11 Lepas gagang setang berpemanas kanan. a. Buka jembatan kabel (5). b. Lepas gagang setang berpemanas (1) sambil memasukkan konektor gagang setang berpemanas (4) melalui lubang kabel (3). c. Lepas gagang setang (1).
5.	Lepas RHCM (2).

PASANG

CATATAN

Saat membuat jalur dan menutup Modul Kontrol Tangan Kanan dan Kiri (R&LHCMs), pastikan tidak ada kabel yang terjepit. Jangan terlalu kencangkan rumah sakelar belakang. Lihat manual servis.
Lindungi permukaan yang cat.

Kiri

1.	Pasang gagang setang berpemanas kiri. a. Masukkan kabel setang berpemanas melalui setang sambil mengarahkan gagang setang berpemanas kiri (2). b. Tarik konektor gagang setang berpemanas (3) keluar melalui lubang kabel (4). c. Gambar 6 Masukkan tepi pegangan ke dalam alur (4) di LHCM .
2.	Gambar 7 Pasang LHCM (1) di setang.
3.	Gambar 6 Sambungan konektor. a. Sambungkan konektor gagang setang berpemanas (6). b. Rutekan kabel (3) LHCM ke pemandu kabel (2) LHCM . c. Sambungkan konektor (7) LHCM .
4.	Gambar 5 Pasang penutup. a. Arahkan kabel sakelar kopling (1) melalui bukaan penutup (5). CATATAN Pasang tuas kopling dengan hati-hati agar tidak merusak sakelar kopling. Lihat manual servis. b. Pasang LHCM penutup belakang (2). CATATAN Jangan lepaskan sekrup penyejajar. c. Sejajarkan sekrup penyejajar (4) dengan lubang penyejajar di setang. d. Pastikan sekrup penyejajar terpasang dengan benar di lubang di setang. CATATAN Kegagalan melakukannya dapat mengakibatkan kerusakan pada penutup. e. Pasang sekrup (3). Kencangkan. Torque: 4–5,1 N·m (35–45 in-lbs) Jangan pasang terlalu kencang. f. Jika sekrup penyejajar dilepas, pasang dan kencangkan sekrup penyejajar (4).
5.	Gambar 4 Pasang braket tuas kopling. a. Tempatkan braket tuas kopling (3) pada braket LHCM . b. Pasang sekrup (1) dan sejajarkan celah (6) dengan Tanda penyejajar (7). CATATAN Celah pada LHCM tidak boleh diputar melebihi tanda perataan. c. Kencangkan sekrup atas terlebih dahulu. Torque: 10–11 N·m (89–97 in-lbs) d. Kencangkan sekrup bawah. Torque: 10–11 N·m (89–97 in-lbs) e. Hubungkan konektor sakelar kopling (4). f. Geser bot karet (5) ke atas konektor.

1	Sekrup (2)
2	Cincin pengunci (2)
3	Braket tuas kopling
4	Penghubung sakelar kopling
5	Boot karet
6	Celah
7	Tanda penjajaran

Gambar 4. Braket Tuas Kopling

1	Kabel sakelar kopling
2	Penutup
3	Sekrup (2)
4	Sekrup penyejajar (jangan dilepas)
5	Bukaan penutup

Gambar 5. Penutup LHCM

1	Kit gagang setang berpemanas
2	LHCM pemandu kabel
3	LHCM kabel
4	Alur
5	Gagang Setang Berpemanas Kiri
6	Konektor gagang setang berpemanas
7	LHCM Konektor

Gambar 6. Sambungan LHCM

CATATAN

LHCM dan gagang tidak akan mengikut kecuali dirakit sebelumnya seperti yang ditunjukkan pada Gambar 6.

1	LHCM
2	Gagang Setang Berpemanas Kiri
3	Konektor gagang setang berpemanas
4	Bukaan kabel

Gambar 7. Pelepasan/Pemasangan Pegangan Kiri

Kanan

1.	Gambar 11 Pasang gagang setang berpemanas kanan. a. Masukkan kabel gagang setang melalui setang sambil mengarahkan gagang setang kanan (1). b. Tarik konektor gagang setang (4) keluar melalui lubang kabel (3). c. Gambar 10 Masukkan tepi pegangan (2) ke dalam alur (1) di RHCM . d. Tutup jembatan kabel (8).
2.	Pasang RHCM (2) di setang.
3.	Gambar 10 Sambungan konektor. a. Hubungkan konektor sensor tuas gas (3). b. Hubungkan konektor sakelar tuas rem (6). c. Hubungkan konektor gagang setang berpemanas (5).
4.	Pasang penutup. a. Gambar 10 Pastikan kabel berada di antara penyangga penutup (7). b. Gambar 9 Kabel pemandu melalui bukaan penutup (3). c. Pasang penutup (2). d. Pasang sekrup (1). Kencangkan. Torque: 4–5,1 N·m (35–45 in-lbs) Jangan pasang terlalu kencang.
5.	Gambar 8 Pasang braket tuas rem. a. Tempatkan braket tuas rem (5) pada braket RHCM . b. Pasang cincini (1). c. Pasang sekrup (2) dan sejajarkan celah (6) dengan tanda penyejajar (7). CATATAN Saat memasang RHCM, pastikan setelan gas sudah diatur dengan benar. Lihat manual servis. Celah pada tidak boleh diputar melebihi tanda perataan. Jangan mendorong rakitan kontrol silinder master ke dalam melewati tanda penyejajaran. d. Kencangkan sekrup atas terlebih dahulu. Torque: 10–11 N·m (89–97 in-lbs) e. Kencangkan sekrup bawah. Torque: 10–11 N·m (89–97 in-lbs) f. Sambungkan konektor sakelar rem (4). g. Geser bot karet (3) ke atas konektor.
6.	Verifikasi fungsi trotel. CATATAN Kendaraan harus dimatikan untuk langkah ini. a. Putar trotel hingga terbuka lebar. b. Lepaskan trotel. c. Trotel harus berputar bebas tanpa batasan, seret atau melambat.

1	Cincin pengunci (2)
2	Sekrup (2)
3	Boot karet
4	Konektor sakelar rem
5	Braket tuas rem
6	Celah
7	Tanda penjajaran

Gambar 8. Braket Tuas Rem (standar)

1	Sekrup (2)
2	Penutup
3	Bukaan penutup

Gambar 9. Penutup RHCM

1	Alur
2	Tepi gagang setang
3	Konektor sensor tuas gas
4	Bukaan kabel
5	Konektor gagang setang berpemanas
6	Konektor sakelar tuas rem
7	Penyangga penutup (2)
8	Jembatan lebar

Gambar 10. Sambungan RHCM

CATATAN

Ridge ini harus dirakit terlebih dahulu ke RHCM alur pada titik ini saat digelincirkan ke setang seperti yang ditunjukkan pada Gambar 10.

1	Gagang Setang Berpemanas Kanan
2	RHCM
3	Bukaan kabel
4	Konektor gagang setang berpemanas
5	Jembatan kabel

Gambar 11. Pelepasan/Pemasangan Pegangan Kanan

SELESAI

1.	Pasang sekring utama. Lihat manual servis.
2.	Pasang penutup samping kiri. Lihat manual servis.
3.	Pasang saddlebag sebelah kiri. Lihat manual servis.

CATATAN

Setelah selesai dan fungsionalitas diaktifkan, kendaraan harus menyala untuk mengoperasikan gagang setang yang dipanaskan.
