SCREAMIN EAGLE X OHLINS 倒置前叉安装套件

941005632025-03-31

基本信息

仅由哈雷戴维森经销商安装

表1。概述

套件	建议工具	技能水平⁽¹⁾
45400390, 45400391	防护眼镜、扭矩扳手、 DIGITAL TECHNICIAN II (零件编号:HD-48650)

(1) 安装所需要的特别工具或技术

套件内容

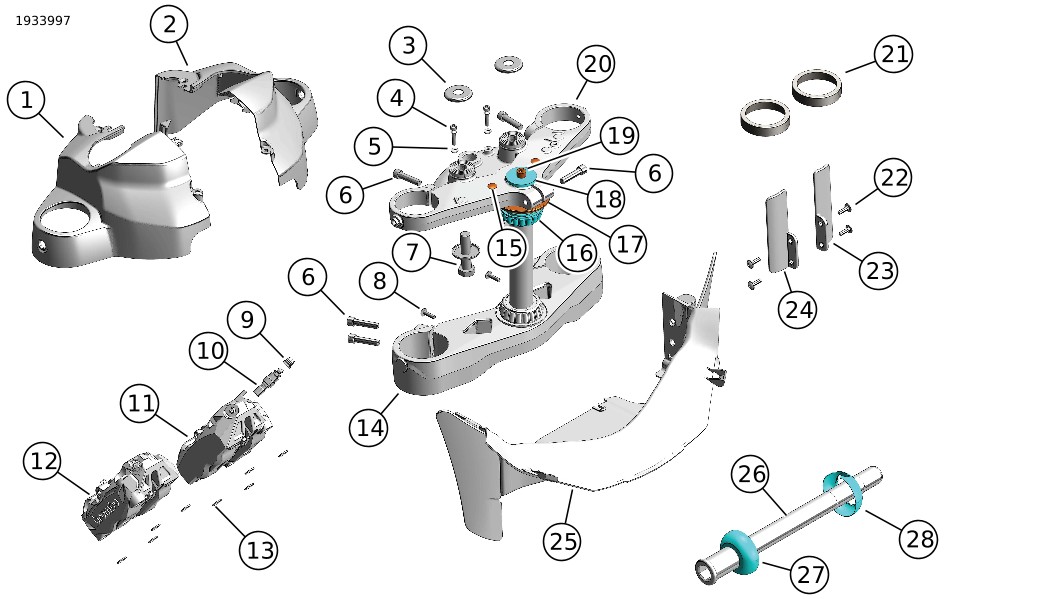

图1。套件内容： Screamin Eagle Ohlins 倒置前叉安装套件

表2。套件内容： Screamin Eagle Ohlins 倒置前叉安装套件

在安装或拆卸车辆物件之前，请确认套件中的所有内容物都齐全。
项目	数量	描述	零件编号	注意
1	1	仪表板灯罩盖，右	70901279	固定式整流罩车辆
2	1	仪表板灯罩盖，左	70901085	固定式整流罩车辆
3	4	杯形垫圈	56159-73
4	2	内六角凹头螺丝	2934
5	2	平垫圈	6150W
6	7	内六角凹头螺丝	10201326
7	2	带锁片螺丝	12600032
8	2	螺丝，梅花半圆头	10200223
9	2	排气螺丝盖	42853-06
10	2	排气螺丝	41783-08
11	1	卡钳，刹车，左	41300217
12	1	卡钳，刹车，右	41300218
13	8	垫圈，M10，铜	41751-06A
14	1	叉杆和下部叉托架组件	45900331	固定式整流罩车辆
14	1	叉杆和下部叉托架组件	45900310	车叉安装式整流罩车辆
15	2	推入式紧固件	11785	固定式整流罩车辆
16	1	轴承，转向头，已润滑	45800043
17	1	防尘盖，转向头轴承	45800051
18	1	顶部垫圈，转向杆	45700070
19	1	螺丝，TORX凹头	881A
20	1	上部叉杆支架	45900332A	固定式整流罩车辆
20	1	上部叉杆支架	45900321A	车叉安装式整流罩车辆
21	2	轴承杯，转向头	45700010
22	4	螺丝，半圆头法兰	10200922
23	1	罩盖，叉管，左	45800157
24	1	罩盖，叉管，右	45800158
25	1	导流板	57001703A	车叉安装式整流罩车辆
26	1	前车轴	43000300A
27	1	车轮隔块，圆顶，右	42400019
28	1	车轮隔块，圆顶，左	40984-10
29	1	刹车管线，ABS，右（未展示）	41800915	固定式整流罩车辆
29	1	刹车管线，ABS，右（未展示）	41800918	车叉安装式整流罩车辆
30	1	刹车管线，ABS，左（未展示）	41800914	固定式整流罩车辆
30	1	刹车管线，ABS，左（未展示）	41800917	车叉安装式整流罩车辆

概述

说明书另提供电子版本。若要验证您使用的是否是最新版本，请执行下列操作之一：

前往h-d.com/isheets。
扫描说明书左上角的二维码

注意

此说明书 可能包含一个补充视频 ，以帮助安装者明确组件的某个部件。说明书结尾处有一个链接视频。

车型

关于车型适配信息，参见零件与附件 (P&A) 零售目录或 www.harley-davidson.com 的零件与附件部分。

请联系哈雷戴维森客户支持中心，电话：1-800-258-2464（仅美国）或1-414-343-4056。

安装要求

警告

骑手和乘客的安全取决于此套件的正确安装。采用相关维修手册程序。如果您没有能力执行此程序或者没有正确的工具，可请哈雷戴维森经销商执行此安装。此套件安装不当可能造成死亡或重伤。 (00333b)

注意

此说明书引用了维修手册信息。此安装需要有对应年份和车型的维修手册以及 CVO 补充维修手册，可从下列渠道获得：

哈雷戴维森经销商。
H-D 维修信息门户网站，一款可用于多数 2001 年款及更新款车型的订阅服务。更多信息，请参看关于订阅的常见问题。

这些项目在您当地的哈雷戴维森经销商店有售。

2024款及以后的 Street Glide (FLHX) 与 Road Glide (FLTRX)： 需要单独购买 Screamin Eagle Ohlins 倒置前叉腿（零件编号45400392或45400393）。
从轴向安装卡钳转换为径向安装卡钳需要使用Digital Technician II (DT II)进行防锁死刹车系统 (ABS)刷机...

准备

1.	固定摩托车准备服务。参见维修手册。 a. 将摩托车竖直停放。 b. 抬起前轮准备维修。 c. 用系紧装置固定摩托车。
2.	拆下左边箱。参见维修手册。
3.	拆卸左侧盖。
4.	拆卸主保险丝。参见维修手册。

取下挡风板

车叉安装式

1.	拆下外侧挡风板。参见维修手册。
2.	拆下导流板组件。参见维修手册。
3.	拆下仪表板。参见维修手册。
4.	分离挡风板进行维修。
5.	拆卸： a. 参见图 2。断开线束连接器（1）。 b. 拆下电线扎带（2）。 c. 参见图 3。拆下螺丝（1）。 d. 拆下挡风板（3）。 e. 将挡风板置于无划痕的表面上。
6.	拆下原厂设备 (OE)导流板组件并丢弃。

1	连接器（2）
2	电线扎带（3）

图2。内侧挡风板紧固件

1	螺丝（2）
2	导销（2）
3	挡风板

图3。挡风板紧固件

车架安装式

1.	拆下挡风玻璃。参见维修手册。
2.	拆下风管盖和风管边框。参见维修手册。
3.	拆下风管叶片组件。参见维修手册。
4.	拆下左右扬声器格栅。参见维修手册。
5.	拆下外侧挡风板。参见维修手册。
6.	拆下前灯。
7.	参见图 4。松开电线定位器（1），将前灯电线（8）从内侧挡风板组件（3）中取出。
8.	断开两个主线束连接器（7）。
9.	通过挡风板托架上的开口，将主线束分支从内侧挡风板中拉出。
10.	拆下内侧挡风板支架螺丝（5）。
11.	拆下内侧挡风板底架螺丝（2）。
12.	将内侧挡风板组件（3）从内侧挡风板安装托架（4）上抬起，然后拆下。
13.	将挡风板置于无划痕的表面上。
14.	拆下转向头灯罩并丢弃。参见维修手册。

1	电线定位器
2	螺丝（4）
3	内侧挡风板组件
4	内侧挡风板安装架
5	螺丝（2）
6	挡风板主支架
7	主线束连接器（2）
8	前灯线束

图4。内侧挡风板组件

拆卸

1.	拆卸前挡板。参见维修手册。
2.	拆下OE前刹车钳并丢弃。参见维修手册。 a. 需要从前刹车储液槽中排出刹车液。
3.	拆下前轮。参见维修手册。
4.	拆下OE前叉并丢弃。参见维修手册。
5.	从把手竖管上拆下把手组件。参见维修手册。 a. 按需为把手组件提供支撑。 b. 防止把手组件损坏车辆表面。
6.	从上部叉杆托架上拆下把手竖管。参见维修手册。
7.	拆下转向头/叉杆和托架组件并丢弃。参见维修手册。
8.	拆下OE转向头轴承杯并丢弃。参见维修手册。

安装

1.	参见图 1。安装转向头轴承杯（21）。参见维修手册。
2.	安装套件中新的上下叉杆和托架组件。参见维修手册。
3.	将把手竖管安装到上部叉杆托架上。参见维修手册。
4.	将把手组件安装到把手竖管上。参见维修手册。
5.	安装 Screamin Eagle Ohlins 倒置前叉腿（零件编号45400392或45400393）。参见该套件中的说明。请参阅安装要求。
6.	参见图 5。拧紧叉杆组件夹紧螺丝。 a. 交替拧紧下部叉托架夹紧螺丝（5、6）（顶部紧固件、底部紧固件、依次重复），直到保持规格要求。扭矩: 19.7–24.4 N·m (15–18 ft-lbs) b. 拧紧上部叉托架夹紧螺丝（2）。扭矩: 19.7–24.4 N·m (15–18 ft-lbs)
7.	车架安装式整流罩车辆：安装套件中的转向头灯罩。参见维修手册。
8.	参见图 6。安装套件中的叉管罩盖。 a. 将盖（1）与叉（3）上的孔对齐。 b. 安装螺丝（2）。拧紧。扭矩: 5.9–6.5 N·m (52–58 in-lbs)

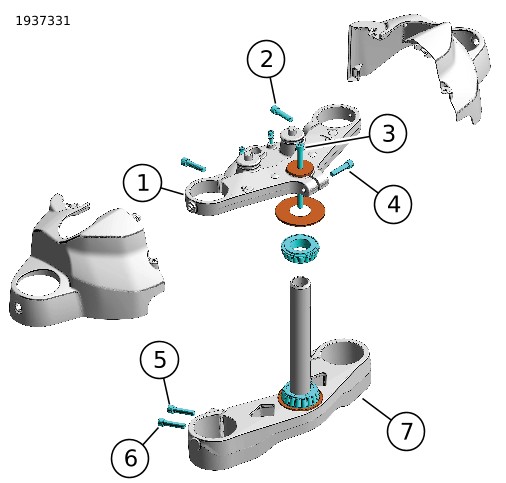

1	上部叉杆支架
2	螺丝，上部三叉
3	螺丝，叉杆
4	夹紧螺丝，叉杆
5	螺丝，顶部，下部三叉
6	螺丝，底部，下部三叉
7	叉杆和下部叉托架组件

图5。三叉管组件

1	盖
2	螺丝（2）
3	前叉

图6。前叉盖

安装挡风板

车叉安装式

1.	连接： a. 参见图 3。安装挡风板（3）。 b. 安装螺丝（1）。 c. 参见图 2。安装电线扎带（2）。 d. 连接线束连接器 (1)。
2.	连接挡风板进行维修。
3.	安装仪表板。参见维修手册。
4.	安装导流板组件。参见维修手册。
5.	安装外侧挡风板。参见维修手册。

车架安装式

1.	将内侧挡风板组件（3）降低到内侧挡风板安装托架（4）上，然后安装。
2.	安装内侧挡风板底架螺丝（2）。
3.	安装内侧挡风板支架螺丝（5）。
4.	通过挡风板托架上的开口，将主线束分支布设到内侧挡风板中。
5.	接上两个主线束连接器（7）。
6.	参见图 4。将前灯电线（8）布设到内侧挡风板组件（3）中，并固定电线定位器（1）。
7.	安装前灯。参见维修手册。
8.	安装外侧挡风板。参见维修手册。
9.	安装左右扬声器格栅。参见维修手册。
10.	安装风管叶片组件。参见维修手册。
11.	安装风管盖和风管边框。参见维修手册。
12.	安装挡风玻璃。参见维修手册。

完成

1.	安装前轮。参见维修手册。
2.	连接前刹车钳。请参阅CVO补充维修手册。
3.	安装前挡板。参见维修手册。
4.	使用专用工具对ABS系统进行刷机。专用工具: DIGITAL TECHNICIAN II (HD-48650)
