ชุดติดตั้งโช้คแบบกลับหัว SCREAMIN EAGLE X OHLINS

941005632025-03-31

ข้อมูลทั่วไป

สำหรับผู้จําหน่าย HARLEY-DAVIDSON ติดตั้งเท่านั้น

ตาราง 1 ข้อมูลทั่วไป

ชุด	เครื่องมือที่แนะนำ	ระดับทักษะ⁽¹⁾
45400390, 45400391	แว่นตานิรภัย, ประแจวัดแรงบิด, ช่างเทคนิคดิจิทัล II (หมายเลขชิ้นส่วน:HD-48650)

(1) อุปกรณ์พิเศษหรือเทคนิคที่ต้องใช้ในการติดตั้ง

เนื้อหาเกี่ยวกับชุดอุปกรณ์

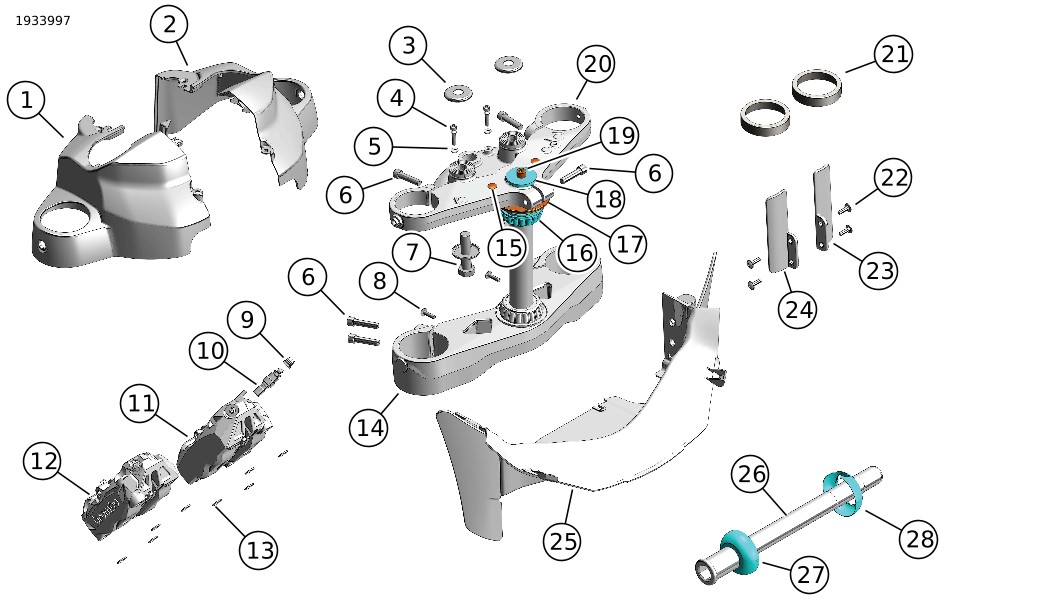

รูปภาพ 1 เนื้อหาเกี่ยวกับชุดอุปกรณ์: ชุดติดตั้งโช้คแบบกลับหัว Screamin Eagle Ohlins

ตาราง 2 เนื้อหาเกี่ยวกับชุดอุปกรณ์: ชุดติดตั้งโช้คแบบกลับหัว Screamin Eagle Ohlins

ตรวจสอบชิ้นส่วนทั้งหมดว่ามีอยู่ครบ ในชุดอุปกรณ์ ก่อนการติดตั้ง หรือก่อนถอดชิ้นส่วนออกจากยานพาหนะ
รายการ	จำนวน	คำอธิบาย	หมายเลขชิ้นส่วน	ข้อความ
1	1	หน้ากากครอบแผงหน้าปัด, ด้านขวา	70901279	รถที่มีแฟริ่งตายตัว
2	1	หน้ากากครอบแผงหน้าปัด, ด้านซ้าย	70901085	รถที่มีแฟริ่งตายตัว
3	4	แหวนรองแบบถ้วย	56159-73
4	2	สกรู หัวจมหกเหลี่ยม	2934
5	2	แหวนรอง	6150W
6	7	สกรู หัวจมหกเหลี่ยม	10201326
7	2	สกรูแบบมีล็อกแพตช์	12600032
8	2	สกรู, หัวกระดุมจม TORX	10200223
9	2	ฝาปิด, สกรูไล่ลม	42853-06
10	2	สกรูตัวระบาย	41783-08
11	1	คาลิปเปอร์, เบรก, ด้านซ้าย	41300217
12	1	คาลิปเปอร์, เบรก, ด้านขวา	41300218
13	8	แหวนรอง, M10, ทองแดง	41751-06A
14	1	ชุดก้านโช้คและแป้นยึดโช้คส่วนล่าง	45900331	รถที่มีแฟริ่งตายตัว
14	1	ชุดก้านโช้คและแป้นยึดโช้คส่วนล่าง	45900310	รถที่มีแฟริ่งยึดกับโช้ค
15	2	ตัวยึดแบบกดเข้า	11785	รถที่มีแฟริ่งตายตัว
16	1	แบริ่ง, คอบังคับเลี้ยว, มีจาระบี	45800043
17	1	ตัวป้องกันสิ่งสกปรก, แบริ่งคอบังคับเลี้ยว	45800051
18	1	แหวนรองด้านบน, แกนบังคับเลี้ยว	45700070
19	1	สกรู, ฝาหัวซ็อกเก็ตTORX	881A
20	1	แป้นยึดก้านโช้คส่วนบน	45900332A	รถที่มีแฟริ่งตายตัว
20	1	แป้นยึดก้านโช้คส่วนบน	45900321A	รถที่มีแฟริ่งยึดกับโช้ค
21	2	เบ้าแบริ่ง, คอบังคับเลี้ยว	45700010
22	4	สกรูหัวกระดุมติดจาน	10200922
23	1	ฝาครอบ, กระบอกโช้ค, ด้านซ้าย	45800157
24	1	ฝาครอบ, กระบอกโช้ค, ด้านขวา	45800158
25	1	แผ่นเบี่ยง, อากาศ	57001703A	รถที่มีแฟริ่งยึดกับโช้ค
26	1	เพลา, หน้า	43000300A
27	1	สเปเซอร์ล้อ, แบบโดม, ด้านขวา	42400019
28	1	สเปเซอร์ล้อ, แบบโดม, ด้านซ้าย	40984-10
29	1	สายเบรก, ABS, ด้านขวา (ไม่แสดง)	41800915	รถที่มีแฟริ่งตายตัว
29	1	สายเบรก, ABS, ด้านขวา (ไม่แสดง)	41800918	รถที่มีแฟริ่งยึดกับโช้ค
30	1	สายเบรก, ABS, ด้านซ้าย (ไม่แสดง)	41800914	รถที่มีแฟริ่งตายตัว
30	1	สายเบรก, ABS, ด้านซ้าย (ไม่แสดง)	41800917	รถที่มีแฟริ่งยึดกับโช้ค

ทั่วไป

เอกสารคําแนะนํามีในรูปแบบอิเล็กทรอนิกส์ด้วยเช่นกัน ในการตรวจสอบว่าคุณใช้เวอร์ชันล่าสุดที่มีอยู่หรือไม่ ให้ดำเนินการอย่างใดอย่างหนึ่งต่อไปนี้:

ไปที่ h-d.com/isheets
สแกนรหัส QR ที่มุมบนซ้ายของเอกสารคําแนะนํา

หมายเหตุ

เอกสารคําแนะนํานี้ อาจมีวิดีโอเสริม เพื่อช่วยให้ผู้ติดตั้งเข้าใจเกี่ยวกับชิ้นส่วนบางอย่างของชุดประกอบ วิดีโอที่ลิงก์จะอยู่ที่ส่วนท้ายของเอกสารคําแนะนํานี้

รุ่น

สำหรับข้อมูลการใช้งานร่วมกันกับแต่ละรุ่น โปรดดูที่ ชิ้นส่วนและอุปกรณ์เสริม (P&A) แคตตาล็อกขายปลีก หรือแคตตาล็อกส่วนชิ้นส่วนและอุปกรณ์เสริมของ www.harley-davidson.com

ติดต่อศูนย์บริการลูกค้า Harley-Davidson ที่ 1-800-258-2464 (สหรัฐอเมริกา) หรือ 1-414-343-4056

ข้อกำหนดในการติดตั้ง

คำเตือน

ความปลอดภัยของผู้ขับขี่และผู้โดยสารขึ้นอยู่กับการติดตั้งชุดอุปกรณ์นี้อย่างถูกต้อง ใช้ขั้นตอนในคู่มือการให้บริการที่เหมาะสม หากคุณไม่สามารถดำเนินการหรือไม่มีเครื่องมือที่ถูกต้อง โปรดให้ตัวแทน Harley-Davidson ทำการติดตั้ง การติดตั้งอุปกรณ์นี้อย่างไม่เหมาะสมอาจส่งผลต่อการเสียชีวิตหรือการบาดเจ็บที่รุนแรง (00333b)

หมายเหตุ

เอกสารแนะนำฉบับนี้อ้างอิงจากข้อมูลคู่มือซ่อมบำรุง การติดตั้งนี้จําเป็นต้องมีคู่มือซ่อมบำรุงและคู่มือซ่อมบำรุง CVO ฉบับเพิ่มเติมสําหรับรถมอเตอร์ไซค์ปีและรุ่นนั้นๆ ซึ่งสามารถรับได้จาก:

ผู้จำหน่าย Harley-Davidson
พอร์ทัลข้อมูลบริการ H-D, การเข้าถึงแบบบอกรับเป็นสมาชิก พร้อมให้ใช้งานสำหรับรถรุ่นปี 2001 เป็นต้นไป สำหรับข้อมูลเพิ่มเติม โปรดดูที่คำถามที่พบบ่อยเกี่ยวกับการบอกรับเป็นสมาชิก

สินค้าเหล่านี้มีขายในตัวแทนจำหน่าย Harley-Davidson ของคุณ

Street Glide (FLHX) และ Road Glide (FLTRX) ปี 2024 ขึ้นไป: ต้องซื้อขาโช้คแบบกลับหัว Screamin Eagle Ohlins แยกต่างหาก (หมายเลขชิ้นส่วน 45400392 หรือ 45400393)
คาลิปเปอร์ Axial Mount ไปยังคาลิปเปอร์แบบเรเดียลต้องมีการรีแฟลช ระบบเบรกป้องกันล้อล็อก (ABS) โดยใช้ ช่างเทคนิคดิจิทัล II (DT II)..

เตรียมพร้อม

1.	ยึดรถมอเตอร์ไซค์ให้แน่นเพื่อทำการซ่อมบํารุง ดูคู่มือการให้บริการ a. ตั้งมอเตอร์ไซค์ขึ้น b. ยกล้อหน้าขึ้นเพื่อทำการซ่อมบํารุง c. มัดให้แน่นด้วยเชือกมัด
2.	ถอดกระเป๋าห้อยข้างรถด้านซ้ายออก ดูคู่มือบริการ
3.	ถอดฝาปิดด้านซ้ายออก
4.	เอาฟิวส์หลักออก ดูคู่มือการให้บริการ

ถอดแฟริ่งออก

โช้คที่ยึด

1.	ถอดแฟริ่งด้านนอก ดูคู่มือการให้บริการ
2.	ถอดชุดแผ่นเบี่ยงอากาศออก ดูคู่มือการให้บริการ
3.	ถอดแผงหน้าปัด ดูคู่มือการให้บริการ
4.	ถอดแฟริ่งพื่อทำการซ่อมบำรุง
5.	ถอด: a. อ้างอิงถึงรูป 2ถอดหัวต่อชุดมัดสายไฟ (1) b. ถอดแถบรัดสาย (2) c. อ้างอิงถึงรูป 3ถอดสกรู (1) d. ถอดแฟริ่ง (3) e. วางแฟริ่งบนพื้นผิวที่ไม่ทำให้เกิดรอยขีดข่วน
6.	ถอดชุดแผ่นเบี่ยงอากาศ อุปกรณ์ดั้งเดิม (OE) แล้วทิ้งไป

1	ตัวเชื่อมต่อ (2)
2	สายรัด (3)

รูปภาพ 2 อุปกรณ์จับยึดแฟริ่งด้านใน

1	สกรู (2)
2	หมุดนำ (2)
3	แฟริ่ง

รูปภาพ 3 อุปกรณ์จับยึดแฟริ่ง

โครงที่ยึด

1.	ถอดกระจกกันลมออก ดูคู่มือการให้บริการ
2.	ถอดฝาครอบท่ออากาศและกรอบท่ออากาศออก ดูคู่มือการให้บริการ
3.	ถอดชุดครีบท่ออากาศออก ดูคู่มือการให้บริการ
4.	ถอดตะแกรงลําโพงด้านซ้ายและขวาออก ดูคู่มือการให้บริการ
5.	ถอดแฟริ่งด้านนอก ดูคู่มือการให้บริการ
6.	ถอดไฟหน้า
7.	อ้างอิงถึงรูป 4ปลดตัวระบุตําแหน่งสายไฟ (1) และเดินสายไฟหน้า (8) ออกจากชุดแฟริ่งด้านใน (3)
8.	ถอดขั้วต่อชุดสายไฟหลักสองตัว (7)
9.	ดึงสายไฟย่อยของชุดสายไฟหลักออกจากแฟริ่งด้านในผ่านช่องในโครงยึดแฟริ่ง
10.	ถอดสกรูรองรับแฟริ่งด้านใน (5)
11.	ถอดสกรูยึดแฟริ่งด้านใน (2)
12.	ยกชุดแฟริ่งด้านใน (3) ออกจากโครงยึดแฟริ่งด้านใน (4) แล้วถอดออก
13.	วางแฟริ่งบนพื้นผิวที่ไม่ทำให้เกิดรอยขีดข่วน
14.	ถอดหน้ากากครอบคอบังคับเลี้ยวแล้วทิ้งไป ดูคู่มือการให้บริการ

1	ตัวระบุตําแหน่งสายไฟ
2	สกรู (4)
3	ชุดแฟริ่งด้านใน
4	แป้นยึดแฟริ่งด้านใน
5	สกรู (2)
6	แป้นยึดส่วนรองรับหลักของแฟริ่ง
7	ขั้วต่อชุดสายไฟหลัก (2)
8	ชุดมัดสายไฟไฟหน้า

รูปภาพ 4 ชุดแฟริ่งด้านใน

ถอด

1.	ถอดโช้คหน้าออก ดูคู่มือการให้บริการ
2.	ถอดคาลิปเปอร์เบรกหน้า OE ออกแล้วทิ้งไป ดูคู่มือการให้บริการ a. จำเป็นต้องถ่ายน้ำมันเบรกจากกระปุกน้ำมันเบรกหน้า
3.	ถอดล้อหน้าออก ดูคู่มือการให้บริการ
4.	ถอดโช้คหน้า OE ออกแล้วทิ้งไป ดูคู่มือการให้บริการ
5.	ถอดชุดแฮนด์บาร์ออกจากไรเซอร์แฮนด์บาร์ ดูคู่มือการให้บริการ a. รองรับชุดแฮนด์บาร์ไว้ตามความจำเป็น b. ป้องกันพื้นผิวของรถจากการถอดประกอบแฮนด์บาร์
6.	ถอดไรเซอร์แฮนด์บาร์ออกจากแป้นยึดก้านโช้คส่วนบน ดูคู่มือการให้บริการ
7.	ถอดชุดคอบังคับเลี้ยว/ก้านโช้คและแป้นยึดออกแล้วทิ้งไป ดูคู่มือการให้บริการ
8.	ถอดเบ้าแบริ่งคอบังคับเลี้ยว OE ออกแล้วทิ้งไป ดูคู่มือการให้บริการ

ติดตั้ง

1.	อ้างอิงถึงรูป 1ติดตั้งเบ้าแบริ่งคอบังคับเลี้ยว (21) ดูคู่มือการให้บริการ
2.	ติดตั้งชุดก้านโช้คส่วนล่างและส่วนบนรวมถึงแป้นยึดตัวใหม่จากชุดอุปกรณ์ ดูคู่มือการให้บริการ
3.	ติดตั้งไรเซอร์แฮนด์บาร์เข้ากับแป้นยึดก้านโช้คส่วนบน ดูคู่มือการให้บริการ
4.	ติดตั้งชุดแฮนด์บาร์เข้ากับไรเซอร์แฮนด์บาร์ ดูคู่มือการให้บริการ
5.	ติดตั้งขาโช้คแบบกลับหัว Screamin Eagle Ohlins (หมายเลขชิ้นส่วน 45400392 หรือ 45400393) ดูคําแนะนําในชุดอุปกรณ์นั้น โปรดดูที่ส่วน ข้อกำหนดในการติดตั้ง
6.	อ้างอิงถึงรูป 5ขันสกรูปลายตัดของชุดประกอบก้านโช้คให้แน่น a. ขันสกรูปลายตัดของแป้นยึดโช้คส่วนล่าง (5, 6) สลับกันให้แน่น (ตัวยึดด้านบน ตัวยึดด้านล่าง ทําซ้ำ) จนกว่าจะได้ตามข้อมูลจำเพาะ แรงบิด: 19.7–24.4 N·m (15–18 ft-lbs) b. ขันสกรูปลายตัดของแป้นยึดโช้คส่วนบน (2) ให้แน่น แรงบิด: 19.7–24.4 N·m (15–18 ft-lbs)
7.	รถที่มีแฟริ่งยึดกับเฟรม: ติดตั้งหน้ากากครอบคอบังคับเลี้ยวจากชุดอุปกรณ์ ดูคู่มือการให้บริการ
8.	อ้างอิงถึงรูป 6ติดตั้งฝาครอบท่อโช้คจากชุดอุปกรณ์ a. จัดตําแหน่งฝาครอบ (1) ให้ตรงกับรูในโช้ค (3) b. ติดตั้งสกรู (2) ขันให้แน่น แรงบิด: 5.9–6.5 N·m (52–58 in-lbs)

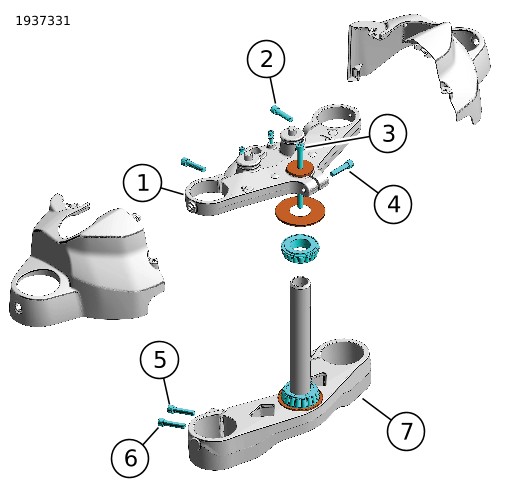

1	แป้นยึดก้านโช้คส่วนบน
2	สกรู, โช้คทริปเปิลส่วนบน
3	สกรู, ก้านส้อม
4	สกรู, ปลายตัด, ก้านโช้ค
5	สกรู, ด้านบน, ทริปเปิลโช้คส่วนล่าง
6	สกรู, ด้านล่าง, ทริปเปิลโช้คส่วนล่าง
7	ชุดก้านโช้คและแป้นยึดโช้คส่วนล่าง

รูปภาพ 5 ชุดประกอบทริปเปิลทรี

1	ฝาปิด
2	สกรู (2)
3	โช้คหน้า

รูปภาพ 6 ฝาครอบโช้คหน้า

ติดตั้งแฟริ่ง

โช้คที่ยึด

1.	ติดตั้ง: a. อ้างอิงถึงรูป 3ติดตั้งแฟริ่ง (3) b. ติดตั้งสกรู (1) c. อ้างอิงถึงรูป 2ติดตั้งแถบรัดสาย (2) d. เชื่อมต่อตัวเชื่อมต่อชุดมัดสายไฟ (1)
2.	ติดตั้งแฟริ่งพื่อทำการซ่อมบำรุง
3.	ติดตั้งแผงหน้าปัด ดูคู่มือการให้บริการ
4.	ติดตั้งชุดประกอบแผ่นเบี่ยงอากาศ ดูคู่มือการให้บริการ
5.	ติดตั้งแฟริ่งด้านนอก ดูคู่มือการให้บริการ

โครงที่ยึด

1.	วางชุดแฟริ่งด้านใน (3) ลงบนโครงยึดแฟริ่งด้านใน (4) แล้วติดตั้ง
2.	ติดตั้งสกรูยึดแฟริ่งด้านใน (2)
3.	ติดตั้งสกรูส่วนรองรับแฟริ่งด้านใน (5)
4.	เดินสายย่อยของชุดสายไฟหลักเข้าไปในแฟริ่งด้านในผ่านช่องในโครงยึดแฟริ่ง
5.	เชื่อมต่อขั้วต่อชุดสายไฟหลักสองตัว (7)
6.	อ้างอิงถึงรูป 4เดินสายไฟไฟหน้า (8) เข้าไปในชุดแฟริ่งด้านใน (3) และยึดตัวระบุตําแหน่งสายไฟ (1) ให้แน่น
7.	ติดตั้งไฟหน้า ดูคู่มือการให้บริการ
8.	ติดตั้งแฟริ่งด้านนอก ดูคู่มือการให้บริการ
9.	ติดตั้งตะแกรงลําโพงด้านซ้ายและขวา ดูคู่มือการให้บริการ
10.	ติดตั้งชุดครีบท่ออากาศ ดูคู่มือการให้บริการ
11.	ติดตั้งฝาครอบท่ออากาศและกรอบท่ออากาศ ดูคู่มือการให้บริการ
12.	ติดตั้งกระจกกันลม ดูคู่มือการให้บริการ

เสร็จสมบูรณ์

1.	ติดตั้งล้อหน้า ดูคู่มือการให้บริการ
2.	ติดตั้งคาลิปเปอร์เบรกหน้า ดูคู่มือซ่อมบำรุง CVO ฉบับเพิ่มเติม
3.	ติดตั้งบังโคลนหน้า ดูคู่มือการให้บริการ
4.	รีแฟลชระบบ ABS โดยใช้เครื่องมือพิเศษ เครื่องมือเฉพาะ: ช่างเทคนิคดิจิทัล II (HD-48650)
