KIT PISTON 128 SILINDER BESAR STROKE 4,375 INCI SCREAMIN’ EAGLE
J066872021-11-16
INFORMASI UMUM
Tabel 1. Informasi Umum
Kit | Alat-alat yang Disarankan | Level Keahlian(1) |
|---|---|---|
21900165 | Kacamata pelindung, pensil atau spidol, mikrometer, dial bore gauge |  |
(1) Alat atau teknik khusus diperlukan untuk pemasangan
ISI KIT

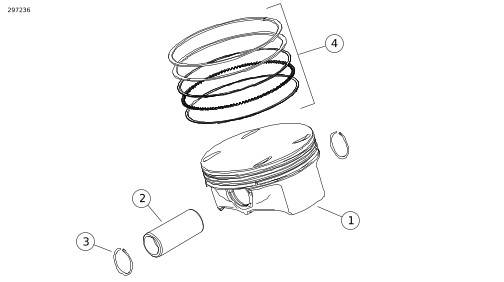

Gambar 1. Komponen servis: Kit Piston 128 Silinder Besar Screamin' Eagle
Tabel 2. Isi Kit: Komponen Kit Piston 128 Silinder Besar Stroke 4,375 Inci Screamin' Eagle
 | Item | Jumlah | Deskripsi | No. Komponen | Catatan |
|---|---|---|---|---|---|
 | 1 | 2 | Piston | Tidak dijual terpisah | |
| 2 | 2 | Pin Piston | 22558-07 | |
| 3 | 4 | Cir-clip | 22097-99 | |
| 4 | 2 | Set cincin, +0.010 in. | 22000086 |
CATATAN
Pastikan semua isi kit lengkap sebelum memasang atau melepaskan item dari kendaraan.
UMUM
Model
Untuk informasi kesesuaian model, baca Katalog Retail P&A atau bagian Komponen dan Aksesori di www.harley-davidson.com (hanya tersedia dalam Bahasa Inggris) .
Pastikan Anda menggunakan lembar instruksi versi terkini. Tersedia di: www.harley-davidson.com/isheets
Hubungi Pusat Dukungan Pelanggan Harley-Davidson di 1-800-258-2464 (khusus AS) atau 1-414-343-4056.
Persyaratan Pemasangan
PERINGATANKeselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Gunakan prosedur manual servis yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00333b)
PERSIAPAN
CATATAN
Nonaktifkan sistem keamanan.
| 1. | Lepas jok. Lihat manual servis. | |
| 2. | Lepas sekring utama. Lihat manual servis. | |
| PERINGATAN Untuk mencegah agar kendaraan tidak menyala tiba-tiba, yang dapat menyebabkan kematian atau cedera parah, lepaskan kabel baterai (kabel negatif (-) terlebih dahulu) sebelum melakukan prosedur lainnya. (00307a) | ||
| 3. | Lepas kabel negatif baterai. Lihat manual servis. | |
| 4. | Lepas tangki bahan bakar. Lihat manual servis. | |
| 5. | Lepaskan kepala silinder, silinder, dan piston. Lihat manual servis. | |
| 6. | Ikuti prosedur dalam buku panduan untuk pemeriksaan komponen. |
Gambar 2. 0.5 in. (12,7 mm)
Mengukur Piston
| 1. | Biarkan piston mendingin hingga suhu kamar. | |
| 2. | Dengan menggunakan pensil atau spidol, tandai piston di setiap sisi pinggiran melalui permukaan dorong (tegak lurus dengan lubang pin piston) 0,5 inci (12,7 mm) dari tepi bawah talang pada pinggiran piston. | |
| 3. | Dengan menggunakan mikrometer, ukur diameter nominal piston. | |
| 4. | Gunakan dial bore gauge untuk mengukur zona jalur cincin piston di lubang silinder. |
Memasang Piston
| 1. | Piston dalam kit ini tidak spesifik untuk silinder depan dan belakang. Pasang piston di silinder depan dan belakang dengan panah mengarah ke depan mesin. |
CATATAN
Pasang cincin dengan tanda menghadap ke atas. Cincin tanpa tanda dapat dipasang di kedua sisi atas.
Untuk poros cam yang tidak asli, selalu periksa jarak piston ke katup.
Untuk alat kompresi ring, lihat Petunjuk Alat Servis J06234.
Tabel 3. Spesifikasi Piston
Piston | INCI | MM | |
|---|---|---|---|
Muat dalam silinder | 0.0007-0.0020 | 0.017-0.050 | |
Pin piston muat (longgar) | 0.0006-0.0010 | 0.015-0.025 | |
Celah ujung cincin | Kompresi Atas | 0.013-0.021 | 0.33-0.53 |
Kompresi kedua | 0.018-0.025 | 0.45-0.65 | |
Cincin kontrol oli | 0.0006-0.024 | 0.15-0.61 | |
Jarak sisi cincin | Kompresi Atas | 0.0006-0.0024 | 0.015-0.060 |
Kompresi kedua | 0.0008-0.0022 | 0.020-0.055 | |
Rel kontrol oli | 0.0004-0.0059 | 0.010-0.150 | |
Tabel 4. Batas Keausan Servis Piston
Ganti jika Keausan Melebihi | ||
|---|---|---|
Item | INCI | MM |
Muat dalam silinder (longgar) | 0.0045 | 0.1143 |
Pin piston muat (longgar) | 0.0015 | 0.0381 |
Celah ujung cincin atas | 0.031 | 0.79 |
Celah ujung cincin kedua | 0.032 | 0.81 |
Celah rel cincin kontrol oli | 0.031 | 0.79 |
Jarak sisi cincin | 0.0035 | 0.089 |
Jarak sisi cincin kedua | 0.0037 | 0.094 |
Jarak sisi cincin kontrol oli | 0.0068 | 0.173 |
Pemasangan Circlip Pin Piston
| 1. | Gambar 3 Posisikan bukaan sirklip (1) pada arah jam 12 dengan alat khusus. Special Tool: PISTON PIN RETAINING RING INSTALLER (PEMASANG RING PENAHAN PIN PISTON) (HD-51069-2) | |||||||||||||
| 2. | Gambar 4 Sejajarkan dan masukkan alat khusus (2) dengan sirklip ke dalam piston. | |||||||||||||
| 3. | Gambar 5 Pastikan bahwa sirklip (2) sepenuhnya terpasang di alur. a. Bukaan sirklip (1) harus pada posisi arah jam 12. |
Gambar 3. Posisi Sirklip
Gambar 4. Pemasangan Circlip
Gambar 5. Posisi Sirklip di Piston | ||||||||||||
| 4. | Ulangi untuk pemasangan sirklip lainnya. |
SELESAI
| 1. | Pasang kepala silinder, silinder, dan piston dan ring kompresi tinggi dari kit. Lihat manual servis. | |
| 2. | Pasang tangki bahan bakar. Lihat manual servis. | |
| 3. | Sambungkan kabel negatif baterai. Lihat manual servis. | |
| 4. | Pasang sekring utama. Lihat manual servis. | |
| 5. | Pasang jok. Setelah memasang jok, pastikan jok terpasang kencang dengan menariknya ke atas. Lihat manual servis. | |
| 6. | Unduh kalibrasi ECM baru ECM kalibrasi menggunakan Kit Screamin' Eagle Pro Street Performance Tuner. | |
| 7. | Jalankan mesin. Ulangi beberapa kali guna memastikan mesin beroperasi dengan baik. |
ATURAN BERKENDARA SAAT INREYEN
Baca bagian Manual Pemilik untuk instruksi seputar berkendara dalam masa inreyen.
