SCREAMIN' EAGLE MILWAUKEE-EIGHT™ STAGE 3-SATZ
J066842025-03-07
ALLGEMEINE INFORMATIONEN
Tabelle 1. Allgemeine Informationen
Sätze
Empfohlene Werkzeuge
Fähigkeitsniveau(1)
92500084, 92500086
Schutzbrille, Drehmomentschlüssel
(1) Festziehen auf den Drehmomentwert oder andere Werkzeuge und Techniken mittlerer Schwierigkeit erforderlich
INHALT DES SATZES
Abbildung 1. Inhalt des Satzes: Ersatzteile: Screamin' Eagle Milwaukee-Eight™ Stage 3-Satz
Tabelle 2. Inhalt des Satzes: Ersatzteile: Screamin' Eagle Milwaukee-Eight™ Stage 3-Satz
Vor dem Installieren oder Entfernen von Fahrzeugteilen überprüfen, ob alle Komponenten im Bausatz vorhanden sind.
Teil
Menge
Beschreibung
Teile-Nr.
Anmerkungen
1
1
Kolbensatz, 119 Zoll³
21900129
Kit 92500084
1
Kolbensatz, 122 Zoll³
21900130A
Kit 92500086
2
1
Zylindersatz („HOG Black“)
16800330
Kit 92500084
3
4
O-Ring, Kühlmittelverteiler
11900090
4
8
Flanschmutter
10200303
5
2
Auspuffdichtung
65324-83B
HINWEIS
  • Für Kolbensatzkomponenten (1) schlagen Sie in der Einbauanleitung 94100113 nach.
  • Für Zylindersatzkomponenten (3) schlagen Sie in der Einbauanleitung 94100114 nach.
INHALT DES SATZES
Abbildung 2. Inhalt des Satzes: Ersatzteile: Screamin' Eagle Milwaukee-Eight™ Stage 3-Satz
Tabelle 3. Inhalt des Satzes: Ersatzteile: Screamin' Eagle Milwaukee-Eight™ Stage 3-Satz
Vor dem Installieren oder Entfernen von Fahrzeugteilen überprüfen, ob alle Komponenten im Bausatz vorhanden sind.
Teil
Menge
Beschreibung
Teile-Nr.
Anmerkungen
1
4
O-Ring
11293
2
4
O-Ring
11132A
3
4
O-Ring
11145A
4
2
Dichtung, Stößeldeckel
25700362A
5
1
Hochleistungsstößelsatz
18572-13
6
2
Dichtung, unterer Kipphebeldeckel
25700425A
7
2
O-Ring, Entlüftung
11900116
8
2
Dichtung, oberer Kipphebeldeckel
25700372B
INHALT DES SATZES

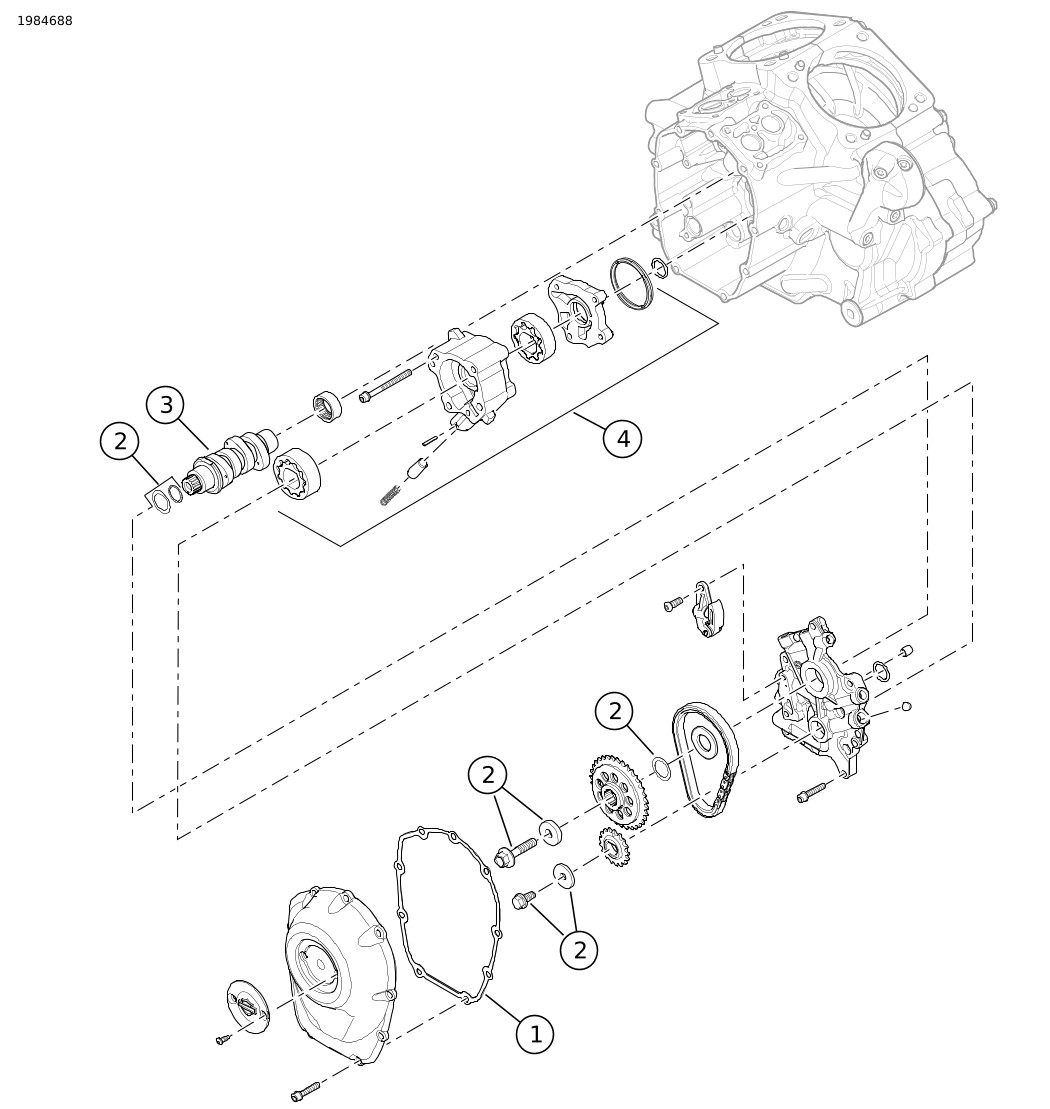

Abbildung 3. Inhalt des Satzes: Ersatzteile: Screamin' Eagle Milwaukee-Eight™ Stage 3-Satz
Tabelle 4. Inhalt des Satzes: Ersatzteile: Screamin' Eagle Milwaukee-Eight™ Stage 3-Satz
Vor dem Installieren oder Entfernen von Fahrzeugteilen überprüfen, ob alle Komponenten im Bausatz vorhanden sind.
Teil
Menge
Beschreibung
Teile-Nr.
Anmerkungen
1
4
Dichtung, Nockenwellendeckel
25700370A
2
4
Sicherungssatz für Nockenwellenantriebszahnrad
91800088
Nicht im Kit enthalten
3
4
Nockenwelle, SE8-447
25400199
4
1
Ölpumpenbaugruppe (muss separat gekauft werden, falls erforderlich)
62400247 oder 62400248
5
2
Partieller Emissionswartungsaufkleber (nicht abgebildet)
Nicht einzeln erhältlich
ALLGEMEINES
Die Anleitung ist auch elektronisch verfügbar. Führen Sie einen der folgenden Schritte aus, um zu überprüfen, ob Sie die aktuellste verfügbare Version verwenden:
  • Gehen Sie zu h-d.com/isheets.
  • Scannen Sie den QR-Code in der oberen linken Ecke der Anleitung.
HINWEIS
Diese Anleitung kann ein zusätzliches Video enthalten, um den Installateur mit der Erläuterung eines bestimmten Teils der Baugruppe bei der Montage zu unterstützen. Am Ende dieser Anleitung ist möglicherweise ein entsprechendes Video verlinkt.
Modelle
Informationen zur Modellausstattung finden Sie im Teile und Zubehör (P&A) Einzelhandelskatalog oder im Abschnitt Teile und Zubehör von www.harley-davidson.com .
Wenden Sie sich an das Harley-Davidson Customer Support Center unter 1-800-258-2464 (nur USA) oder 1-414-343-4056.
Einbauanforderungen
WARNUNG
Die Sicherheit von Fahrer und Sozius hängt vom korrekten Einbau dieses Satzes ab. Die entsprechenden Verfahren im Werkstatthandbuch befolgen. Falls es nicht möglich ist, dieses Verfahren selbst durchzuführen, bzw. nicht die richtigen Werkzeuge vorhanden sind, muss der Einbau von einem Harley-Davidson Händler durchgeführt werden. Unsachgemäßer Einbau dieses Satzes kann zu schweren oder tödlichen Verletzungen führen. (00333b)
    Diese Teile sind bei Ihrem lokalen Harley-Davidson Händler erhältlich.
  • Alle Modelle: Für einen ordnungsgemäßen Betrieb muss der Screamin' Eagle Pro Street Tuner (Teile-Nr. 41000008C) separat gekauft werden.
  • 2017–2019: Der Ölpumpen-Bausatz (Teile-Nr. 62400247 für ölgekühlt oder Teile-Nr. 62400248 für Twin-Cooled) muss separat gekauft werden.
  • FXFB/S-Modelle ab 2018 Die High-Flow-Auspuffanlage (Teile-Nr. 64900828 oder 64900829) muss separat gekauft werden.
  • Der Screamin' Eagle High Flow-Luftfiltersatz muss separat gekauft werden.
  • Der Sicherungssatz für den Nockenwellenantrieb (Teile-Nr. 91800088) muss separat gekauft werden.
  • Der Nockendistanzstücksatz (Teile-Nr. 25928-06) muss separat gekauft werden.
HINWEIS
Dieser Satz ist nur für Hochleistungsanwendungen vorgesehen. Dieser motorbezogene Hochleistungssatz ist, wenn er bei den angegebenen Modellen eingebaut wird, bei schadstoffgeregelten Kraftfahrzeugen für den Verkauf oder den Einsatz in Kalifornien zugelassen. Wenden Sie sich hinsichtlich der örtlichen Vorschriften an Ihren Harley-Davidson Händler vor Ort.
Der in diesem Satz enthaltene partielle Emissionswartungsaufkleber ist eine Anforderung der Emissionsregeln des California Air Resource Board (CARB)/EPA.
HINWEIS
Diese Einbauanleitung bezieht sich auf Informationen aus dem Werkstatthandbuch. Für diesen Einbau ist ein Werkstatthandbuch für das jeweilige Modelljahr und Motorradmodell erforderlich und ist erhältlich bei:
  • Einem Harley-Davidson-Händler.
  • H-D Service-Informationsportal, ein abonnementbasierter Zugang, der für die meisten Modelle ab 2001 verfügbar ist. Weitere Informationen finden Sie unter Häufig gestellte Fragen zu Abonnements .
VORBEREITUNG
WARNUNG
Bei der Wartung der Kraftstoffanlage nicht rauchen und offene Flammen sowie Funken vermeiden. Benzin ist äußerst leicht entflammbar und hochexplosiv, was zu schweren oder tödlichen Verletzungen führen kann. (00330a)
HINWEIS
Siehe Verfahren im Werkstatthandbuch.
1. Das Motorrad aufrecht stellen.
2. Sicherheitssystem entschärfen.
3. Den Sitz ausbauen.
4. Die Hauptsicherung ausbauen.
5. Kraftstofftank ausbauen.
6. Twin-Cooled: Das Kühlsystem entleeren.
AUSBAU
HINWEIS
Die folgenden Schritte dienen nur zur Orientierung. Folgen Sie den Anweisungen im Werkstatthandbuch.
1. Die Luftfilter-Baugruppe ausbauen.
2. Die Abgasanlage ausbauen.
3. Die Ansaugeinheit ausbauen.
4. Den Kabelbaumstecker vom Zylinderkopf trennen.
5. Ölkühlmittelleitungen und -verteiler aus dem Motor ausbauen.
6. Die Kipphebeldeckel, Kipphebel, Stößelstangen und Stößelstangenrohre ausbauen.
7. Die Zylinderköpfe, Zylinder und Kolben ausbauen.
8. Die Stößeldeckel, Verdrehsicherungen und Stößel ausbauen.
9. Den Nockenwellendeckel, die Nockenwellenplatte und die Nockenwelle ausbauen.
10. Die Ölpumpe ausbauen.
11. Inneres Nockenwellenlager entfernen.
12. Die vorhandene Kupplungsfeder ausbauen.
EINBAU
HINWEIS
Die folgenden Schritte dienen nur zur Orientierung. Folgen Sie den Anweisungen im Werkstatthandbuch.
1. Siehe Abbildung 3. Das Nockenwellennadellager einbauen.
2. Die Ölpumpe (4) einbauen. Siehe Einbauanforderungen.
3. Die Nockenwelle (3) einbauen.
4. Prüfen, ob die Steuerzeitenmarkierungen von Nocken- und Kurbelwelle korrekt aufeinander ausgerichtet sind.
5. Siehe Abbildung 2. Die Stößel (5), die Verdrehsicherung, die Stößeldeckeldichtungen (4) und die Stößeldeckel einbauen.
6. Siehe Abbildung 1. Die Kolben (1) und die Zylinder (2) einbauen. Die Anweisungen befolgen, die im Kolben- und Zylindersatz enthalten ist.
HINWEIS
Dieser Satz verwendet eine Spezialkopf-Anzugsreihenfolge.
7. Die Zylinderköpfe mit neuen Flanschmuttern (4) einbauen.
a. Tragen Sie Motoröl nur auf die neuen Zylinderflanschmuttern auf.
b. Stellen Sie sicher, dass nur die Unterseite der Flanschmutter geschmiert wird. Das Schmiermittel darf nicht auf den Zylinderstehbolzen oder auf die Innengewinde der Flanschmutter gelangen.
8. Flanschmuttern (4).
a. Drehmoment
Drehmoment: 27,1–40,6 N·m (20–30 ft-lbs)
b. Eine Umdrehung lösen.
Winkel: -360°
c. Drehmoment
Drehmoment: 12,2–14,9 N·m (9–11 ft-lbs)
d. Drehmoment
Drehmoment: 24,2–27,1 N·m (18–20 ft-lbs)
e. Endgültiges Drehmoment, um zusätzliche 90° anziehen.
9. Die Stößelstangenrohre und Stößelstangen einbauen.
10. Der Kolben muss sich etwa bei UT (Arbeitstakt) befinden; nun die Kipphebel einbauen. Die Schrauben in Wechselfolge anziehen, um die Kipphebelwelle gleichmäßig nach unten zu ziehen.
11. Die Kipphebeldeckel am Motor anbringen.
12. Nockenwellendeckel einbauen.
a. Prüfen, ob die Steuerzeitenmarkierungen von Nocken- und Kurbelwelle korrekt aufeinander ausgerichtet sind.
13. Die Ansaugeinheit einbauen.
14. Die Kabelbaum-Steckverbinder an Motor und Ansaugeinheit anschließen.
15. Die Kühlmittelverteiler und -leitungen an die Zylinderköpfe anschließen.
16. Die Abgasanlage einbauen.
17. Die Luftfilterbaugruppe einbauen.
18. Neuen Emissionsaufkleber anbringen.
a. Der Emissionsaufkleber befindet sich am Rahmenrohr unter dem Lenker.
b. Den neuen Teilaufkleber aus dem Satz über den oberen Teil des Emissionsaufklebers am Rahmenrohr kleben.
FERTIGSTELLEN
HINWEIS
Siehe Verfahren im Werkstatthandbuch.
1. Kraftstofftank einbauen.
2. Die Hauptsicherung einbauen.
3. Twin-Cooled: Das Kühlsystem befüllen und entsprechend den Anweisungen im Werkstatthandbuch entlüften.
4. Den Sitz einbauen. Nach dem Einbau den Sitz nach oben ziehen, um sicherzustellen, dass er fest sitzt.
5. Das ECM mit der richtigen Konfiguration neu kalibrieren.
