KIT MED UNDERKÅPOR
94100679A2025-04-10
ALLMÄN INFORMATION
Tabell 1. Allmän information
Satser
Föreslagna verktyg
Kompetensnivå(1)
57100504XXX, 57100505XXX, 57100511XXX
Skyddsglasögon, momentnyckel
(1) Kräver åtdragning till angivet åtdragningsmoment eller andra verktyg och metoder som ger måttligt åtdragningsmoment
SATSINNEHÅLL
Figur 1. Satsen innehåller: Sats med ventilerade kåpor
Tabell 2. Satsen innehåller: Sats med ventilerade kåpor
Kontrollera att allt innehåll finns i satsen innan du installerar eller avlägsnar artiklar från fordonet.
Komponent
Antal
Beskrivning
Art.nr
Anteckningar
1
1
Underkåpa, yttre, höger
Kontakta återförsäljaren för lackerade artikelnummer
2
1
Mediefack, höger
Säljs ej separat
Kontakta återförsäljaren för enskilda delar som behövs
3
6
Ställskruv, insexhuvud 1/4-20 x 2,25, T-27
10201428
5,1–6,2 N·m (45–55 in-lbs)
4
1
Underkåpsenhet, inre, höger
57100436
Kontakta återförsäljaren för enskilda delar som behövs
5
6
Ställskruv, insexhuvud 1/4-20 x 0,75, T-27
10201368
6
1
Fästanordning av plast
12600067
7
1
Skräpdeflektor
57100447
Inkluderar panelklämma (2) 12200025
8
1
Underkåpsenhet, inre, vänster
57100437
Kontakta återförsäljaren för enskilda delar som behövs
9
2
Clips
12100153
10
1
Mediefack, vänster
Säljs ej separat
Kontakta återförsäljaren för enskilda delar som behövs
11
1
Underkåpa, yttre, vänster
Kontakta återförsäljaren för lackerade artikelnummer
12
2
Reflex, gul, platt
67900212A
ALLMÄNT
Instruktionsbladet finns också tillgängligt elektroniskt. Kontrollera att du använder den senaste versionen genom att göra något av följande:
  • Skanna QR-koden i det övre vänstra hörnet av instruktionsbladet
ANMÄRKNING
Detta instruktionsblad kan ha en kompletterande video för att hjälpa installatören att klargöra en viss del av enheten. En länkad video skulle finnas i slutet av detta instruktionsblad.
Modeller
Om du vill ha information om modelltillbehör kan du läsa Reservdelar och tillbehör (P&A) återförsäljarkatalogen eller avsnittet Reservdelar och tillbehör på www.harley-davidson.com .
Kontakta Harley-Davidsons kundtjänst på +1-800-258-2464 (endast USA) eller +1-414-343-4056.
Installationskrav
VARNING
Förarens och passagerarens säkerhet är beroende av att denna sats monteras korrekt. Följ rätt tillvägagångssätt enligt verkstadshandboken. Om du inte kan utföra åtgärden eller saknar rätt verktyg låter du en Harley-Davidson-återförsäljare utföra monteringen. Om den här satsen monteras felaktigt kan det leda till dödsfall eller allvarliga personskador. (00333b)
ANMÄRKNING
Det här instruktionsbladet hänvisar till information i verkstadshandboken. Monteringen kräver en verkstadshandbok för motorcykelns modell/årgång och finns tillgänglig från:
  • En Harley-Davidson-återförsäljare.
  • H-D:s serviceinformationsportal, en prenumerationsbaserad tillgång som finns tillgänglig för de flesta modeller från 2001 och senare. Mer information finns på Vanliga frågor om prenumerationer .
Dessa artiklar finns hos din lokala Harley-Davidson-återförsäljare och föregående montering krävs:
  • Road Glide-modeller: Ett kåpstödkit (artikelnummer 47201044 (polerat) eller 47201045 (svart)) måste köpas separat för installationen.
  • Alla modeller: Ett motorskyddskit för underkåpan (artikelnummer 49000284 (krom) eller 49000285 (svart)) måste köpas separat för monteringen.
ANMÄRKNING
Det här underkåpskitet passar inte underkåpor på CVO® Road Glide®. De måste tas bort om du vill använda detta kit på fordon utrustade med denna typ av undre kåpor.
FÖRBEREDELSE
1. Om det monteras ska du ta bort originalhöljet på kylaren. Se verkstadshandboken.
2. Om det INTE har monterats tidigare ska du montera motorskyddskitet för underkåpan enligt instruktionerna.
INSTALLERA
1. Se Figur 1. Leta reda på det vänstra mediafacket (10) och skruvarna (3) i kitet.
1.1. Se Figur 2. Montera det vänstra mediefacket (2) på motorskyddet (1) med skruvarna (3). Dra åt.
Åtdragning: 5,1–6,2 N·m (45–55 in-lbs)
1Motorskydd för underkåpa
2Vänster mediefack
3Skruv (3)
Figur 2. Montering av vänster mediefack
2. Se Figur 1. Leta reda den inre underkåpsenheten för vänster sida (8) och skruvarna (5) i kitet.
a. Se Figur 3. Montera den inre underkåpan och se till ventilationsluckans gaffel och stift kopplas in så som visas med stiftet placerat utanför enheten.
c. Kontrollera att ventilationsluckan fungerar som den ska. När spaken är placerad utåt ska ventilationsluckan vara stängd. När spaken är placerad inåt ska ventilationsluckan vara öppen.
2.2. Se Figur 4. Montera den inre underkåpan (2) på vänster sida på motorskyddet (1) med skruvarna (3). Dra åt.
Åtdragning: 5,1–6,2 N·m (45–55 in-lbs)
1Gaffel för ventilationsluckans spaklänkage
2Länkagestift för vänster ventilationslucka inkopplat i gaffeln
Figur 3. Montering av ventilationslänkage för underkåpan på vänster sida
1Montering av motorskydd/mediafack
2Vänster inre underkåpa
3Skruv (3)
Figur 4. Montering av inre underkåpa på vänster sida
3. Se Figur 1. Leta reda på genomföringen (9) i kitet.
a. Se Figur 5. Montera genomföringen (1) i motorskyddets monteringstunga (2).
b. Kontrollera att alla de 5 genomföringarna är ordentligt monterade på plats.
1Clips
2Monteringstunga för motorskydd
Figur 5. Installation av genomföring
4. Se Figur 1. Leta reda på den yttre underkåpan (11) för vänster sida i kitet.
a. Se Figur 6. Montera den yttre underkåpans (1) monteringsstag i genomföringarna i den inre underkåpan (2) utifrån, in mot fordonets mittlinje och se till att alla de 5 monteringsstagen kopplas in i genomföringarna.
1Yttre underkåpa
2Inre underkåpa och motorskydd
Figur 6. Montering av yttre underkåpa
5. Upprepa alla steg för den högra underkåpan.
a. Montera den inre underkåpan på höger sida framför den inre underkåpan på vänster sida i förankringspunkten i mitten.
6. Se Figur 1. När monteringen på vänster och höger sida är klar ska du montera fästanordningen av plast (6) från framsidan för att fästa mitten av de båda ytterarmarna på underkåporna.
a. Montera kylarens skräpdeflektor (7) genom att sätta in de övre tungorna i de inre underkåporna på vänster och höger sida och föra in de nedre klämmorna tills de snäpps fast i hållarna.
REFLEX
Modeller med inverterade gafflar som redan är installerade:
1. Ta bort reflexen från den aktuella platsen på gaffelreglagen.
a. Använd tandtråd (eller liknande material) i en fram och tillbaka rörelse, skär genom den självhäftande baksidan och ta bort reflexen.
b. Upprepa förfarandet på motsatta sidan.
2. Ta bort överflödigt lim från båda gaffelreglagen.
a. Rengör området med isopropylalkohol.
b. Torka med luddfri trasa.
3. Se Figur 7. Montera reflexer på vänster och höger sida av framskärmen.
a. Omgivningstemperaturen bör vara minst 16 °C (60 °F) för korrekt vidhäftning av reflexerna på framskärmen.
b. Låt det gå minst 24 timmar efter att du har fäst reflexerna innan du utsätter området för kraftig tvätt, stark vattenbesprutning eller extrema väderförhållanden.
c. Limvidhäftningen ökar till maximal styrka efter cirka 72 timmar vid normal rumstemperatur.
4. Rengör och förbered ytor på båda sidor av framskärmen.
ANMÄRKNING
Se Figur 7. Reflexen ska placeras ungefär 1/4 tum (6.35 mm) (1) från niten och rikta in sig mot den nedre stänkskärmens kant (3).
a. Dra bort tejpens baksida. Montera reflexen (2) i läge (3) på gaffeln enligt bilden. Tryck stadigt på plats.
b. Håll reflexen på plats med ett stadigt tryck i ungefär en minut.
5. Upprepa samma steg på andra sidan.
Modeller som får inverterade gafflar och underkåpor installerade tillsammans:
1. Se Figur 7. Montera reflexer på vänster och höger sida av framskärmen.
a. Omgivningstemperaturen bör vara minst 16 °C (60 °F) för korrekt vidhäftning av reflexerna på framskärmen.
b. Låt det gå minst 24 timmar efter att du har fäst reflexerna innan du utsätter området för kraftig tvätt, stark vattenbesprutning eller extrema väderförhållanden.
c. Limvidhäftningen ökar till maximal styrka efter cirka 72 timmar vid normal rumstemperatur.
2. Rengör och förbered ytor på båda sidor av framskärmen.
ANMÄRKNING
Se Figur 7. Reflexen ska placeras ungefär 1/4 tum (6.35 mm) (1) från niten och rikta in sig mot den nedre stänkskärmens kant (3).
a. Dra bort tejpens baksida. Montera reflexen (2) i läge (3) på gaffeln enligt bilden. Tryck stadigt på plats.
b. Håll reflexen på plats med ett stadigt tryck i ungefär en minut.
3. Upprepa samma steg på andra sidan.

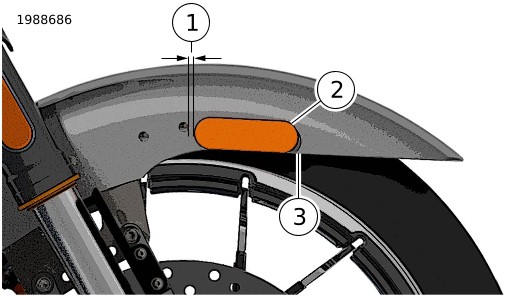

1Mått: 1/4 tum
2Reflektor
3Skärmkant
Figur 7. Reflexplacering, framskärm
FUNKTION
1. Se Figur 8. Kåpornas nedre ventilationsluckor kan justeras så att luftflödet riktas in för förarens komfort. Vrid ventilationsluckans spak inåt för att justera ventilerna till öppet läge eller utåt för att stänga ventilationsluckorna.
ANMÄRKNING
För bästa resultat i varmt väder ska du börja med ventilen helt öppen och justera den till önskat luftflöde.
a. Justera: När fordonet är parkerat fattar du tag i ventilationsluckans spak och vrider den till önskat läge.
1Ventilationsspak (visas i stängt läge)
Figur 8. Använda kåpans nedre ventiler
