KIT DA CARENAGEM INFERIOR
94100679A2025-04-10
INFORMAÇÕES GERAIS
Tabela 1. Informações gerais
Kits | Ferramentas sugeridas | Nível de habilidade(1) |
|---|---|---|
57100504XXX, 57100505XXX, 57100511XXX | Óculos de proteção, torquímetro |  |
(1) Aperte com o valor do torque ou com outras ferramentas e técnicas moderadas necessárias
CONTEÚDO DO KIT

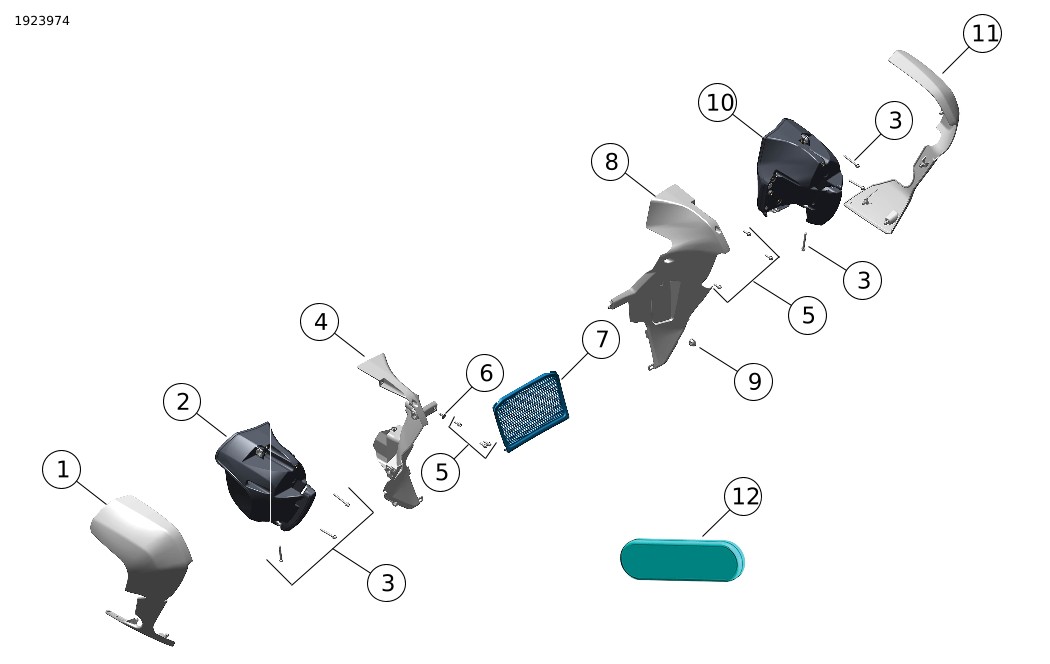

Figura 1. Conteúdo do kit: Kit da carenagem inferior
Tabela 2. Conteúdo do kit: Kit da carenagem inferior
 | Verifique se todos os conteúdos estão presentes no kit antes de instalar ou remover itens do veículo. | ||||
|---|---|---|---|---|---|
Item | Qtd. | Descrição | Part No. | Notas | |
 | 1 | 1 | Carenagem inferior, externa, direita | Consulte a concessionária para obter os números de peça pintados | |
| 2 | 1 | Compartimento de armazenamento de mídia, direito | Não se vende separadamente | Consulte a concessionária para obter as peças individuais necessárias |
| 3 | 6 | Parafuso, cabeça de soquete, ponto de cão, 1/4-20 x 2,25, T-27 | 10201428 | 5,1–6,2 N·m (45–55 in-lbs) |
| 4 | 1 | Conjunto inferior da carenagem, interno, direito | 57100436 | Consulte a concessionária para obter as peças individuais necessárias |
| 5 | 6 | Parafuso, cabeça de soquete, ponto de cão, 1/4-20 x 0,75, T-27 | 10201368 | |
| 6 | 1 | Parafuso de plástico | 12600067 | |
| 7 | 1 | Defletor de detritos | 57100447 | Inclui clipe do painel (2) 12200025 |
| 8 | 1 | Conjunto inferior da carenagem, interno, esquerdo | 57100437 | Consulte a concessionária para obter as peças individuais necessárias |
| 9 | 2 | Ilhó | 12100153 | |
| 10 | 1 | Compartimento de armazenamento de mídia, esquerdo | Não se vende separadamente | Consulte a concessionária para obter as peças individuais necessárias |
| 11 | 1 | Carenagem inferior, externa, esquerda | Consulte a concessionária para obter os números de peça pintados | |
| 12 | 2 | Refletor, âmbar, plano | 67900212A | |
GERAL
A folha de instruções também está disponível em formato eletrônico. Para verificar se você está utilizando a versão mais atual disponível, siga um destes procedimentos:
- Vá para h-d.com/isheets.
- Digitalize o código QR no canto superior esquerdo da folha de instruções
NOTA
Esta ficha de instruções poderá conter um Vídeo Complementar como ajuda do instalador, esclarecendo uma parte determinada da montagem. Um link para o vídeo deve estar localizado no final desta ficha de instruções.
Modelos
Para informações sobre os modelos correspondentes, consulte o Catálogo de Varejo P&A (P&A) ou a seção de Peças e Acessórios em www.harley-davidson.com .
Entre em contato com a Central de atendimento ao cliente da Harley-Davidson através do telefone 1-800-258-2464 (somente EUA) ou 1-414-343-4056.
Requisitos de instalação
ATENÇÃOA segurança do motociclista e do passageiro depende da instalação correta deste kit. Use os procedimentos apropriados do Manual de serviço. Se o procedimento não estiver dentro de suas capacidades ou se você não possuir as ferramentas corretas, deixe que uma concessionária Harley-Davidson efetue a instalação. A instalação inadequada deste kit poderá resultar em morte ou lesões graves. (00333b)
NOTA
Esta folha de instruções faz referência às informações do Manual de serviço. É necessário ter um manual de serviço do ano e do modelo da motocicleta para fazer esta instalação. Esse material está disponível nas:
- concessionárias Harley-Davidson.
- Portal de Informações de Serviço da H-D, com acesso por assinatura, disponível para a maioria dos modelos de 2001 e mais recentes. Para saber mais, confira as Perguntas frequentes sobre assinaturas .
Esses itens estão disponíveis em sua concessionária Harley-Davidson local e é necessária a instalação prévia:
- Modelos Road Glide: A compra separada de um Kit de Suporte de Carenagem (Peça nº. 47201044 (polido) ou 47201045 (preto)) é necessária para esta instalação.
- Todos os modelos: É necessária a compra separada do kit do protetor do motor (Peça nº 49000284 (cromado) ou 49000285 (preto)) para esta instalação.
NOTA
Esse kit do protetor do motor não se encaixa nas carenagens inferiores da CVO® e da Road Glide®. Elas precisam ser removidas para que este kit seja compatível com veículos equipados com este tipo de carenagem inferior.
PREPARAÇÃO
| 1. | Se instalado, remova o invólucro original do radiador. Veja o Manual de serviço. | |
| 2. | Se NÃO foi instalado anteriormente, instale o kit do protetor do motor inferior da carenagem seguindo as instruções fornecidas. |
INSTALAÇÃO
| 1. | Veja a figura 1. Localize o compartimento de armazenamento de mídia esquerdo (10) e os parafusos (3) do kit. | |||||||||||||
|
Figura 2. Instalação do compartimento de mídia esquerdo | |||||||||||||
| 2. | Veja a figura 1. Localize o conjunto da carenagem inferior interna esquerda (8) e os parafusos (5) do kit. a. Veja a figura 3. Instale o conjunto da carenagem inferior interna prestando atenção para engatar o garfo e o pino da porta de ventilação, conforme mostrado, com o pino posicionado para fora no conjunto. | |||||||||||||
|
Figura 3. Instalação da articulação de ventilação da carenagem inferior esquerda
Figura 4. Instalação da carenagem inferior interna esquerda | |||||||||||||
| 3. | Veja a figura 1. Localize o anel isolante (9) do kit. a. Veja a figura 5. Instale o anel isolante (1) na aba de montagem do protetor do motor (2). b. Verifique se os 5 anéis isolantes estão presos no lugar. |
Figura 5. Instalação do ilhó | ||||||||||||
| 4. | Veja a figura 1. Localize a carenagem inferior externa esquerda (11) do kit. a. Veja a figura 6. Instale as colunas de montagem da carenagem inferior externa (1) nos anéis isolantes da carenagem inferior interna (2) para fora em direção à linha central do veículo, certificando-se de engatar todas as 5 colunas de montagem nos anéis isolantes. |
Figura 6. Instalação da carenagem inferior externa | ||||||||||||
| 5. | Repita todas as etapas para a carenagem inferior direita. a. Instale a carenagem inferior interna direita na frente da carenagem inferior interna esquerda no local do fixador central. | |||||||||||||
| 6. | Veja a figura 1. Quando a instalação esquerda e direita estiver concluída, instale o fixador de plástico (6) de frente para trás para prender o centro de ambos os braços da carenagem inferior externa. a. Instale o defletor de detritos do radiador (7) inserindo as abas superiores na carenagem interna esquerda e direita inferior e inserindo os clipes inferiores até que eles se encaixem nos retentores. |
REFLETOR
Modelos com garfos invertidos já instalados:
| 1. | Remova o refletor do local atual nos tubos externos do garfo. a. Usando fio dental (ou material similar) em um movimento para frente e para trás, corte o adesivo e remova o refletor. b. Repita o procedimento no lado oposto. | |
| 2. | Remova o excesso de adesivo dos dois tubos externos do garfo. a. Limpe a área com álcool isopropílico. b. Seque com um pano que não solte fiapos. | |
| 3. | Veja a figura 7. Instale refletores nos lados esquerdo e direito do para-lama dianteiro. a. A temperatura ambiente deve estar em pelo menos 16 °C (60 °F) para obter a adesão adequada dos refletores ao para-lama dianteiro. b. Aguarde pelo menos 24 horas após a aplicação dos refletores antes de expor a área a lavagens vigorosas, jatos de água fortes ou condições climáticas extremas. c. A força de adesão aumentará até o seu máximo após cerca de 72 horas em temperatura ambiente normal. | |
| 4. | Limpe e prepare as superfícies em ambos os lados do para-lama dianteiro. NOTA Veja a figura 7. O refletor deve estar localizado a aproximadamente ¼ de polegada (6,35 mm) (1) do rebite e alinhado com a borda inferior do para-lama (3). a. Retire a película da fita. Instale o refletor (2) na posição (3) no garfo, conforme mostrado. Pressione no lugar com firmeza. b. Mantenha o refletor na posição com pressão constante por aproximadamente um minuto. | |
| 5. | Repita o procedimento no lado oposto. |
Modelos com rebaixadores de garfos invertidos e carenagem instalados juntos:
| 1. | Veja a figura 7. Instale refletores nos lados esquerdo e direito do para-lama dianteiro. a. A temperatura ambiente deve estar em pelo menos 16 °C (60 °F) para obter a adesão adequada dos refletores ao para-lama dianteiro. b. Aguarde pelo menos 24 horas após a aplicação dos refletores antes de expor a área a lavagens vigorosas, jatos de água fortes ou condições climáticas extremas. c. A força de adesão aumentará até o seu máximo após cerca de 72 horas em temperatura ambiente normal. | |
| 2. | Limpe e prepare as superfícies em ambos os lados do para-lama dianteiro. NOTA Veja a figura 7. O refletor deve estar localizado a aproximadamente ¼ de polegada (6,35 mm) (1) do rebite e alinhado com a borda inferior do para-lama (3). a. Retire a película da fita. Instale o refletor (2) na posição (3) no garfo, conforme mostrado. Pressione no lugar com firmeza. b. Mantenha o refletor na posição com pressão constante por aproximadamente um minuto. | |
| 3. | Repita o procedimento no lado oposto. |
| 1 | Dimensões: ¼ de polegada |
| 2 | Refletor |
| 3 | Borda do para-lama |

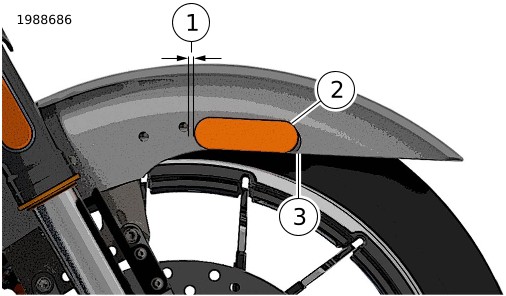

Figura 7. Colocação do refletor, para-lama dianteiro
OPERAÇÃO

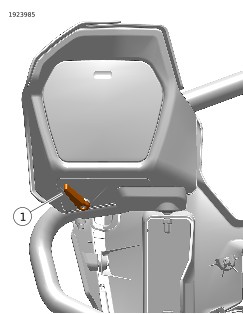

| 1. | Veja a figura 8. As portas de ventilação inferiores da carenagem pode ser ajustada para direcionar o fluxo de ar para conforto do motociclista. Gire a alavanca da porta de ventilação para dentro para ajustar cada abertura de ventilação, ou para fora para fechar cada porta de ventilação. NOTA Para ter melhores resultados em condições de clima quente, comece com a ventilação totalmente aberta e então ajuste o fluxo de ar desejado. a. Ajuste: Com o veículo estacionado, segure a alavanca da porta de ventilação e gire para a posição desejada. |
Figura 8. Operação de ventilação inferior da carenagem |
