KROM ALT KAYIŞ KORUYUCU KAPAĞI
J026292025-05-05
GENEL BİLGİLER
Tablo 1. Genel Bilgi
Kitler | Önerilen Aletler | Beceri Seviyesi(1) |
|---|---|---|
60408-09 | Koruyucu gözlük, Tork anahtarı |  |
(1) Sadece basit araçlar ve teknikler gerekli
KİT İÇERİKLERİ

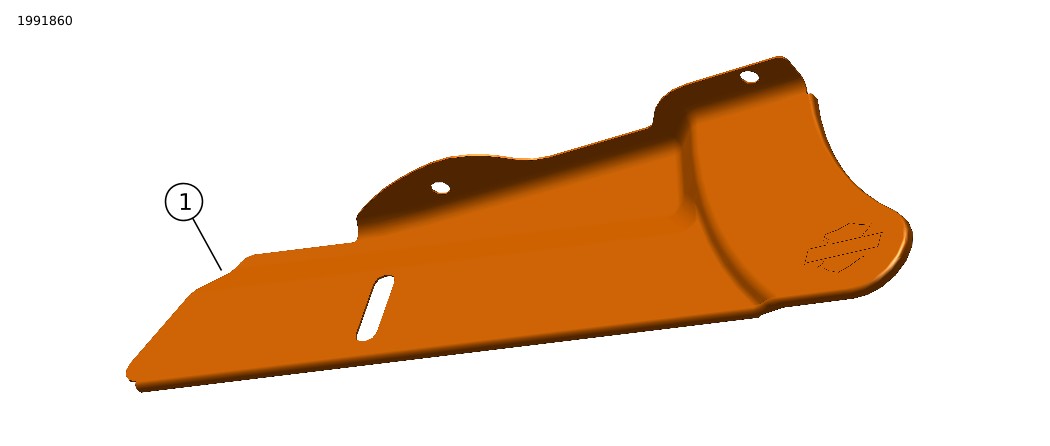

Şekil 1. Kit İçerikleri: Krom Alt Kayış Koruyucu Kapağı
Tablo 2. Kit İçerikleri: Krom Alt Kayış Koruyucu Kapağı
 | Aracınıza ögeler takmadan veya çıkarmadan önce kit içinde tüm bileşenlerin mevcut olduğunu doğrulayın. | ||||
|---|---|---|---|---|---|
Öğe | Miktar | Açıklama | Part No. | Notlar | |
 | 1 | 1 | Kapak, alt kayış koruyucu, krom | Ayrı satılmaz | |
GENEL
Talimat sayfası elektronik olarak da mevcuttur. Mevcut en güncel sürümü kullandığınızı doğrulamak için aşağıdakilerden birini yapın:
- h-d.com/isheets kısmına gidin.
- Talimat sayfasının sol üst köşesindeki QR kodunu tarayın
NOT
Bu talimat sayfasında montajı yapacak kişiye, montajın belirli bir bölümünü anlamasına yardımcı olmak için bir Ek Video bulunabilir . Bu talimat sayfasının sonunda bir video bağlantısı bulunur.
Modeller
Model donanım bilgisi için Parçalar ve Aksesuarlar (P&A) Perakende Satış Kataloğu veya Parçalar ve Aksesuarlar www.harley-davidson.com bölümüne bakın.
1-800-258-2464 (yalnızca ABD) veya 1-414-343-4056 numaralı telefonlardan Harley-Davidson Müşteri Destek Merkezi ile iletişim kurun.
Montaj Gereklilikleri
UYARISürücünün ve yolcunun güvenliği bu kitin doğru takılmasına bağlıdır. İlgili servis el kitabı prosedürlerinden faydalanın. Prosedürü gerçekleştirebilecek yetkinliğe veya doğru aletlere sahip değilseniz, takma işlemini Harley-Davidson bayisine yaptırın. Bu kitin düzgün takılmaması ölüme veya ciddi yaralanmalara neden olabilir. (00333b)
NOT
Bu talimat kılavuzu, servis kılavuz bilgileriyle ilgilidir. Bu montaj için motosikletin yılına/modeline uygun bir servis kılavuzu gereklidir ve bu kılavuzu şuradan temin edebilirsiniz:
- Bir Harley-Davidson bayisi.
- 2001 ve üzeri modellerin çoğu için abone olarak erişebileceğiniz H-D Servis Bilgi Portalı. Daha fazla bilgi için Abonelikler hakkında sıkça sorulan sorular bölümüne bakın.
HAZIRLIK
| 1. | Sol yan çantayı çıkarın. Servis el kitabına bakın. |
ÇIKARMA

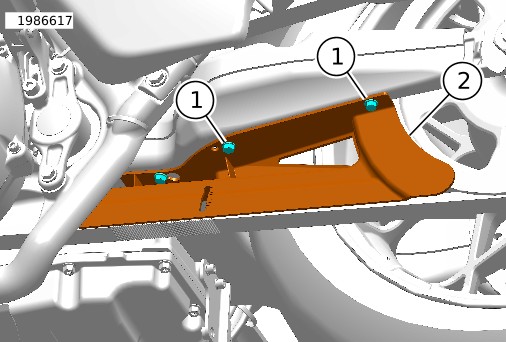

| 1. | Bkz. Şekil 2. Kayış koruyucudan iki vidayı (1) çıkarınOrijinal Ekipman (OE). Vidaları (1) daha sonra kullanmak üzere saklayın. |
| 1 | Vida (2) |
| 2 | OE Kayış koruyucu |
Şekil 2. OE Kayış Koruyucu
MONTE ETME

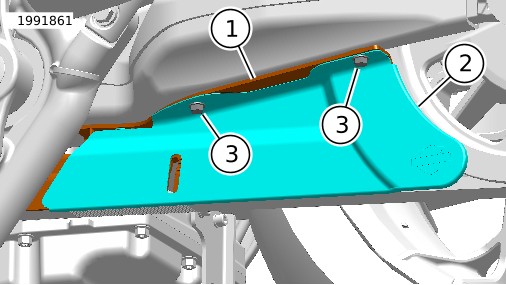

| 1. | Bkz. Şekil 3. Krom kayış koruyucu kapağını (2) OE kayış koruyucunun (1) üzerine takın. a. Kayış koruyucunun alt kenarının kapağın kenar klipsine yerleştirildiğinden emin olun. | |
| 2. | Vidaları (3) gevşek bir şekilde takın. | |
| 3. | Krom kayış koruyucu kapağının tahrik kayışına, lastiğe veya tekerleğe temas etmediğinden emin olun. Gerekirse, vidaları (3) gevşetin ve boşluk için yeniden konumlandırın. | |
| 4. | Vidaları (3) sıkın. Tork: 7,3–9,6 N·m (65–85 in-lbs) |
| 1 | OE Kayış koruyucu |
| 2 | Krom kayış koruyucu kapağı |
| 3 | Vida (2) |
Şekil 3. Krom kapağı takın
TAMAMLAMA
| 1. | Sol yan çantayı takın. Servis el kitabına bakın. |
