COUVERCLE DE PROTECTEUR DE COURROIE INFÉRIEUR CHROME
J026292025-05-05
INFORMATIONS GÉNÉRALES
Tableau 1. Informations générales
Kits | Outils suggérés | Niveau de compétence(1) |
|---|---|---|
60408-09 | Lunettes de protection, clé dynamométrique |  |
(1) Des outils et techniques simples suffisent
CONTENU DU KIT

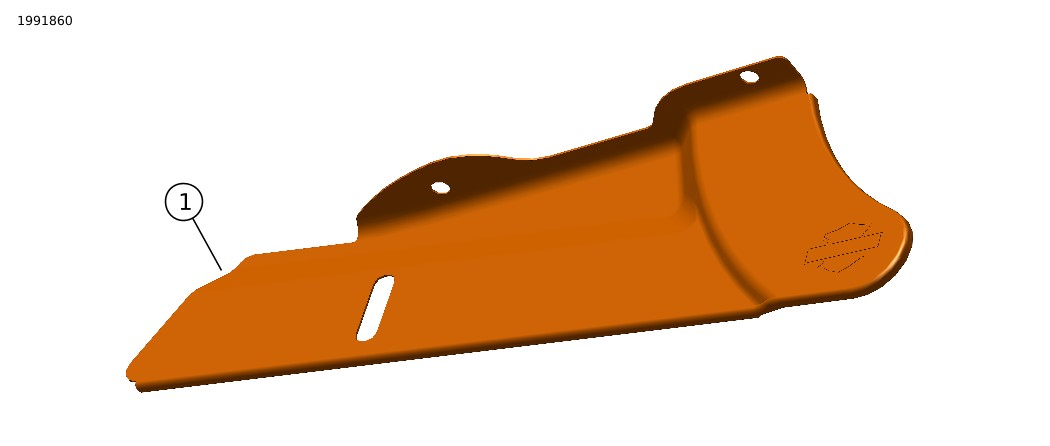

Figure 1. Contenu du kit : Couvercle de protecteur de courroie inférieur chrome
Tableau 2. Contenu du kit : Couvercle de protecteur de courroie inférieur chrome
 | Vérifier que tout le contenu est présent dans le kit avant d’installer ou de supprimer des éléments du véhicule. | ||||
|---|---|---|---|---|---|
Article | Qté | Description | No de pièce/No de référence | Remarques | |
 | 1 | 1 | Couvercle, protecteur inférieur de courroie, chrome | Non vendu séparément | |
GÉNÉRALITÉS
La fiche d’instructions est également disponible en version électronique. Pour vérifier que vous utilisez la version la plus récente, effectuez l’une des opérations suivantes:
- Allez à h-d.com/isheets.
- Scannez le code QR situé dans le coin supérieur gauche de la fiche d’instructions
REMARQUE
Cette fiche d’instructions peut contenir une vidéo supplémentaire pour aider le programme d’installation à clarifier une certaine partie de l’assemblage. Le lien de la vidéo se trouverait à la fin de cette fiche d’instructions.
Modèles
Pour des renseignements concernant la configuration des modèles, consultez le Pièces et accessoires (P&A) catalogue de vente au détail ou la section Pièces et accessoires de www.harley-davidson.com .
Communiquer avec le Centre de soutien aux clients Harley-Davidson au 1-800-258-2464 (États-Unis seulement) ou au 1-414-343-4056.
Exigences d’installation
AVERTISSEMENTLa sécurité du conducteur et de ses passagers dépend de l’installation correcte de ce kit. Suivez les procédures appropriées se trouvant dans le manuel d’entretien. Si vous n’avez pas les compétences nécessaires pour respecter ces procédures ou si vous n’avez pas les bons outils, demandez à un concessionnaire Harley-Davidson d’effectuer l’installation. Une mauvaise installation de ce kit peut entraîner la mort ou des blessures graves. (00333b)
REMARQUE
Cette fiche d’instructions fait référence aux informations du manuel d’entretien. Un manuel d’entretien de l’année et du modèle de la motocyclette concernée est requis pour cette installation et peut être obtenu :
- auprès d’un concessionnaire Harley-Davidson.
- avec un accès par abonnement pour la plupart des modèles 2001 et ultérieurs dans le portail d’information sur le service H-D. Pour plus de renseignements, consulter la foire aux questions concernant les abonnements .
PRÉPARATION
| 1. | Retirez la sacoche gauche. Consultez le manuel d’entretien. |
RETRAIT
| 1. | Voir la Figure 2. Retirer deux vis (1) du protecteur de courroie Équipement d’origine (OE). Conserver les vis (1) pour une utilisation ultérieure. |
| 1 | Vis (2) |
| 2 | Protecteur de courroie d’origine |

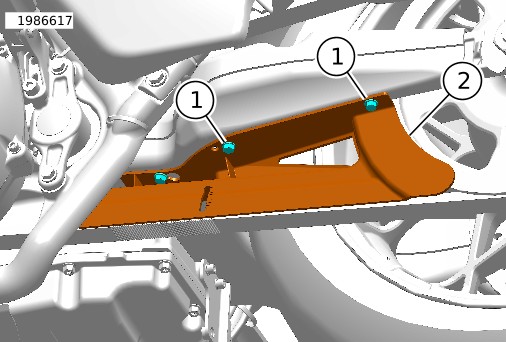

Figure 2. Protecteur de courroie d’origine
INSTALLATION
| 1. | Voir la Figure 3. Installer le couvercle de protecteur de courroie chrome (2) sur le protecteur de courroie OE (1). a. Veiller à ce que le bord inférieur du protecteur de courroie soit inséré dans l'attache du couvercle. | |
| 2. | Installer les vis (3) sans les serrer complètement. | |
| 3. | Veiller à ce que le couvercle de protecteur de courroie chrome n’entre pas en contact avec la courroie d’entraînement, le pneu ou la roue. Si besoin est, desserrer les vis (3) et repositionner le couvercle pour obtenir un meilleur dégagement. | |
| 4. | Serrer les vis (3). Couple : 7,3–9,6 N·m (65–85 in-lbs) |
| 1 | Protecteur de courroie d’origine |
| 2 | Couvercle de protecteur de courroie chrome |
| 3 | Vis (2) |

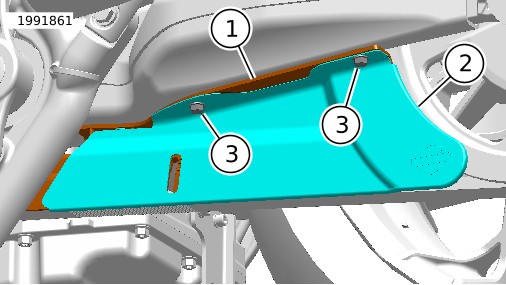

Figure 3. Installer le couvercle chrome
TERMINER
| 1. | Installez la sacoche gauche. Consultez le manuel d’entretien. |
