NEDRE KROMKÅPA FÖR REMSKYDD
J026292025-05-05
ALLMÄN INFORMATION
Tabell 1. Allmän information
Satser | Föreslagna verktyg | Kompetensnivå(1) |
|---|---|---|
60408-09 | Skyddsglasögon, momentnyckel |  |
(1) Kräver endast enkla verktyg och metoder
SATSINNEHÅLL

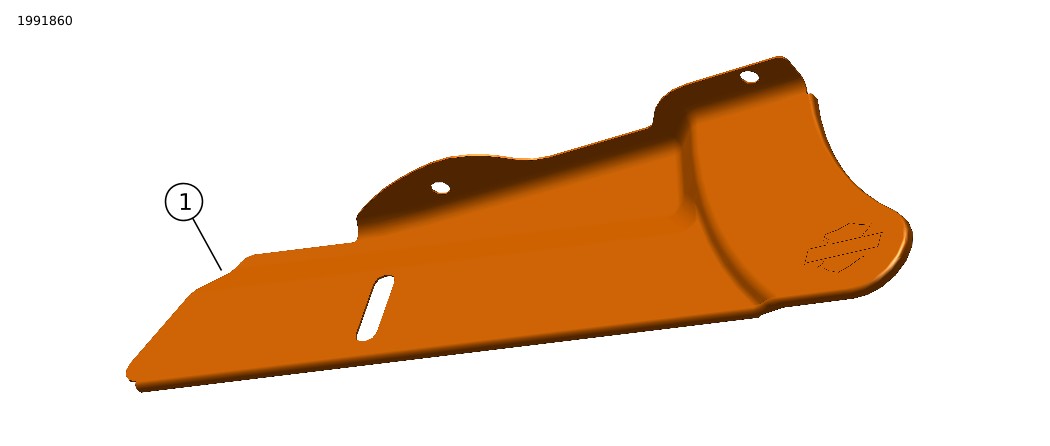

Figur 1. Satsen innehåller: Nedre kromkåpa för remskydd
Tabell 2. Satsen innehåller: Nedre kromkåpa för remskydd
 | Kontrollera att allt innehåll finns i satsen innan du installerar eller avlägsnar artiklar från fordonet. | ||||
|---|---|---|---|---|---|
Komponent | Antal | Beskrivning | Art.nr | Anteckningar | |
 | 1 | 1 | Kåpa, nedre remskydd, krom | Säljs ej separat | |
ALLMÄNT
Instruktionsbladet finns också tillgängligt elektroniskt. Kontrollera att du använder den senaste versionen genom att göra något av följande:
- Gå till h-d.com/isheets
- Skanna QR-koden i det övre vänstra hörnet av instruktionsbladet
ANMÄRKNING
Detta instruktionsblad kan ha en kompletterande video för att hjälpa installatören att klargöra en viss del av enheten. En länkad video skulle finnas i slutet av detta instruktionsblad.
Modeller
Om du vill ha information om modelltillbehör kan du läsa Reservdelar och tillbehör (P&A) återförsäljarkatalogen eller avsnittet Reservdelar och tillbehör på www.harley-davidson.com .
Kontakta Harley-Davidsons kundtjänst på +1-800-258-2464 (endast USA) eller +1-414-343-4056.
Installationskrav
VARNINGFörarens och passagerarens säkerhet är beroende av att denna sats monteras korrekt. Följ rätt tillvägagångssätt enligt verkstadshandboken. Om du inte kan utföra åtgärden eller saknar rätt verktyg låter du en Harley-Davidson-återförsäljare utföra monteringen. Om den här satsen monteras felaktigt kan det leda till dödsfall eller allvarliga personskador. (00333b)
ANMÄRKNING
Det här instruktionsbladet hänvisar till information i verkstadshandboken. Monteringen kräver en verkstadshandbok för motorcykelns modell/årgång och finns tillgänglig från:
- En Harley-Davidson-återförsäljare.
- H-D:s serviceinformationsportal, en prenumerationsbaserad tillgång som finns tillgänglig för de flesta modeller från 2001 och senare. Mer information finns på Vanliga frågor om prenumerationer .
FÖRBEREDELSE
| 1. | Avlägsna vänster packväska. Se verkstadshandboken. |
TA BORT
| 1. | Se Figur 2. Ta bort två skruvar (1) från Originalutrustning (OE)-remskyddet. Spara skruvarna (1) för användning senare. |
| 1 | Skruv (2) |
| 2 | OE-remskydd |

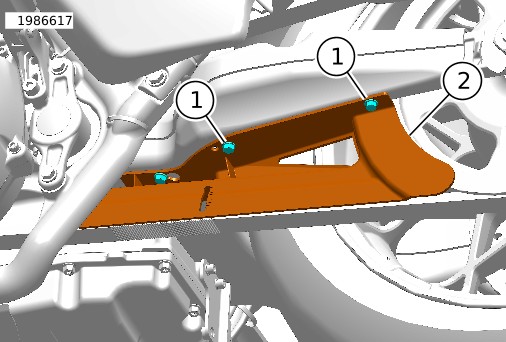

Figur 2. OE-remskydd
INSTALLERA
| 1. | Se Figur 3. Montera kromkåpan (2) på OE-remskyddet (1). a. Se till att den nedre kanten på remskyddet förs in i kantklämman på kåpan. | |
| 2. | Montera skruvarna (3) löst. | |
| 3. | Se till att remskyddets kromkåpa inte kommer i kontakt med drivremmen, däcket eller hjulet. Lossa vid behov skruvarna (3) och flytta om för rätt spel. | |
| 4. | Dra åt skruvarna (3). Åtdragning: 7,3–9,6 N·m (65–85 in-lbs) |
| 1 | OE-remskydd |
| 2 | Kromkåpa för remskydd |
| 3 | Skruv (2) |

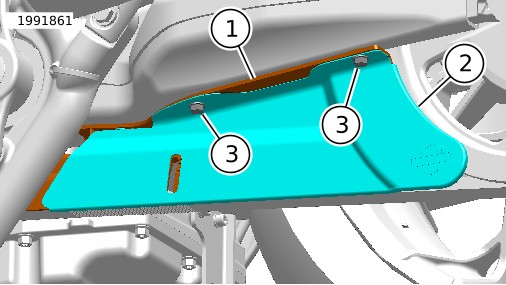

Figur 3. Montera kromkåpan
KLART
| 1. | Sätt tillbaka vänster packväska. Se verkstadshandboken. |
