NẮP VỎ BẢO VỆ DÂY ĐAI DƯỚI MẠ CRÔM
J026292025-05-05
THÔNG TIN CHUNG
Bảng 1. Thông tin chung
Bộ sản phẩm
Dụng cụ khuyến nghị
Trình độ tay nghề(1)
60408-09
Kính bảo hộ, Cần siết lực
(1) Chỉ cần các dụng cụ và kỹ thuật đơn giản
CÁC CHI TIẾT TRONG BỘ SẢN PHẨM

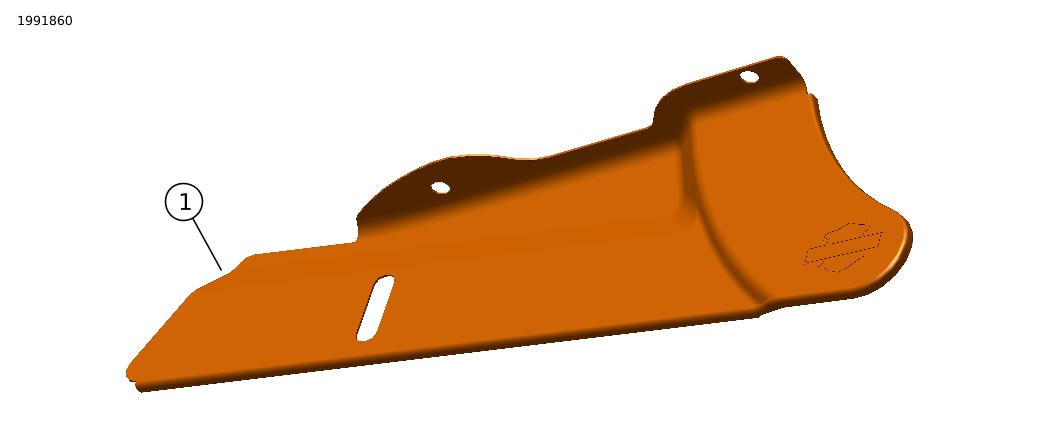

Hình 1. Các chi tiết trong bộ sản phẩm: Nắp vỏ bảo vệ dây đai dưới mạ crôm
Bảng 2. Các chi tiết trong bộ sản phẩm: Nắp vỏ bảo vệ dây đai dưới mạ crôm
Đảm bảo rằng bộ kit có đủ thành phần trước khi tiến hành lắp hoặc tháo linh kiện khỏi xe.
Mặt hàng
Số lượng
Mô tả
Số bộ phận
Lưu ý
1
1
Nắp, vỏ bảo vệ dây đai dưới, mạ crôm
Không bán rời
THƯỜNG
Tờ hướng dẫn cũng có sẵn dưới dạng điện tử. Để xác minh bạn đang sử dụng phiên bản mới nhất hiện có, hãy thực hiện một trong các thao tác sau:
  • Chuyển đến h-d.com/isheets.
  • Quét mã QR ở góc trên bên trái của tờ hướng dẫn
LƯU Ý
Bảng hướng dẫn này có thể có Video bổ sung để hỗ trợ người lắp đặt làm rõ một phần nhất định của cụm lắp ráp. Một video được liên kết sẽ được đặt ở cuối bảng hướng dẫn này.
Mẫu xe
Để biết phụ tùng phù hợp với mẫu xe nào, vui lòng xem Phụ tùng và phụ kiện (P&A) Catalog Bán lẻ hoặc mục Phụ tùng và Phụ kiện trên www.harley-davidson.com
Liên hệ Trung tâm Hỗ trợ Khách hàng Harley-Davidson theo số điện thoại 1-800-258-2464 (chỉ Hoa Kỳ) hoặc 1-414-343-4056.
Yêu cầu lắp đặt
CẢNH BÁO
Sự an toàn của người lái và người ngồi sau phụ thuộc vào việc lắp đặt chính xác bộ chi tiết này. Sử dụng các quy trình thích hợp trong hướng dẫn bảo dưỡng. Nếu bạn không đủ khả năng làm theo quy trình hoặc không có đúng dụng cụ, hãy nhờ đại lý của Harley-Davidson thực hiện việc lắp đặt. Việc lắp sai bộ chi tiết này có thể dẫn đến thương tích nghiêm trọng hoặc tử vong. (00333b)
LƯU Ý
Tờ hướng dẫn này có tham chiếu đến thông tin hướng dẫn bảo dưỡng. Quá trình lắp đặt này đòi hỏi phải có sách hướng dẫn bảo dưỡng của mẫu mô-tô thuộc năm này và có sẵn từ:
  • Đại lý Harley-Davidson.
  • Cổng thông tin dịch vụ H-D, truy cập theo đăng ký có sẵn với hầu hết các mẫu xe từ 2001 trở về sau. Để biết thêm thông tin, hãy xem mục Câu hỏi thường gặp về đăng ký .
CHUẨN BỊ
1. Tháo túi yên trái. Xem sách hướng dẫn bảo dưỡng.
THÁO
1. Tham khảo hình 2. Tháo hai vít (1) khỏi vỏ bảo vệ dây đai Thiết bị chính hãng (OE). Giữ lại vít (1) để tái sử dụng.
1Vít (2)
2Vỏ bảo vệ dây đai OE

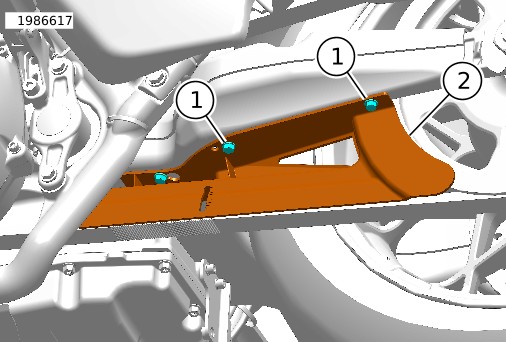

Hình 2. Vỏ bảo vệ dây đai OE
LẮP ĐẶT
1. Tham khảo hình 3. Lắp nắp vỏ bảo vệ dây đai mạ crôm (2) lên trên vỏ bảo vệ đai OE (1).
a. Đảm bảo mép dưới của vỏ bảo vệ dây đai được lắp vào kẹp cạnh của nắp.
2. Lắp hờ các vít (3).
3. Đảm bảo rằng nắp vỏ bảo vệ dây đai mạ crôm không tiếp xúc với dây đai truyền động, lốp hoặc bánh xe. Nếu cần, hãy nới lỏng các vít (3) và định vị lại để có khoảng trống.
4. Siết chặt các vít (3).
Mô-men: 7,3–9,6 N·m (65–85 in-lbs)
1Vỏ bảo vệ dây đai OE
2Nắp vỏ bảo vệ đai mạ crôm
3Vít (2)

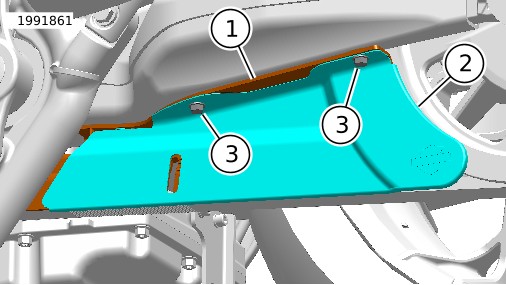

Hình 3. Lắp đặt nắp mạ crôm
HOÀN THÀNH
1. Lắp túi yên trái. Xem sách hướng dẫn bảo dưỡng.
