STAGE I, II, III HØJTTALERSÆT-SADELTASKELÅG (PN 76001291, 76001292 og 76001499)

941003642025-05-15

GENEREL INFORMATION

Tabel 1. Generelle oplysninger

Sæt	Foreslåede værktøjer	Færdighedsniveau⁽¹⁾
76001291, 76001292, 76001499	Sikkerhedsbriller, momentskruenøgle

(1) Stramning til drejningsmomentværdi eller andre moderate påkrævede værktøjer og teknikker

SÆTTETS INDHOLD

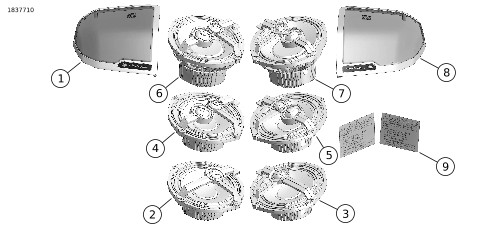

Figur 1. Sættets indhold: Stage I, II, III Sadeltaske låg højttalersæt

Tabel 2. Sættets indhold: Stage I, II, III Sadeltaske låg højttalersæt

Kontrollér, at alle dele er i sættet, inden du monterer eller afmonterer elementer fra køretøjet.
Punkt	Antal	Beskrivelse	Delnr.	Noter
1	1	Kølergrill, sadeltaskehøjttaler, Stage I, højre	76001249
		Gitter, sadeltaskehøjttaler, Stage II, højre	76001138
		Gitter, sadeltaskehøjttaler, trin III, højre	76001500
2	1	Højttaler, 5x7 Stage I, højre	76001280
3	1	Højttaler, 5x7 Stage I, venstre	76001281
4	1	Højttaler, 5x7 Stage II, højre	76001133
5	1	Højttaler, 5x7 Stage II, venstre	76001183
6	1	Højttaler, 6x9 Stage III, højre	76001504
7	1	Højttaler, 6x9 Stage III, venstre	76001505
8	1	Kølergrill, sadeltaskehøjttaler, Stage I, venstre	76001250
		Gitter, sadeltaskehøjttaler, Stage II, venstre	76001139
		Gitter, sadeltaskehøjttaler, trin III, venstre	76001501
9	1	Advarselsmærkat, sadeltaskekapacitet, 5x7 højttaler	14003785
9	1	Advarselsmærkat, sadeltaskekapacitet, 6x9 højttaler	14002201

GENERELT

Instruktionsark er også tilgængeligt elektronisk. Benyt en af følgende fremgangsmåder for at kontrollere, at du bruger den nyeste tilgængelige version:

Gå til h-d.com/isheets
Scan QR-kode i øverste venstre hjørne af instruktionsarket

BEMÆRK

Dette instruktionsark kan have en supplerende video, der hjælper installatøren med at afklare en bestemt del af samlingen. En linket video ville være placeret i slutningen af dette instruktionsark.

Modeller

Find oplysninger om, hvilke modeller delen passer til, i Reservedele og tilbehør (P&A) detailkataloget eller afsnittet "Parts and Accessories" (Reservedele og tilbehør) i www.harley-davidson.com .

Kontakt Harley-Davidson Customer Support Center på 1-800-258-2464 (kun USA) eller 1-414-343-4056.

Installationskrav

ADVARSEL

Førerens og passagerens sikkerhed afhænger af, at dette sæt monteres korrekt. Brug de relevante procedurer i servicehåndbogen. Hvis du ikke magter proceduren eller ikke har de korrekte værktøjer, skal du få en Harley-Davidson forhandler til at udføre monteringen. Forkert montering af sættet kan resultere i dødsfald eller alvorlig personskade. (00333b)

BEMÆRK

Dette instruktionsark henviser til oplysninger i servicehåndbogen. En servicehåndbog til den pågældende motorcykelmodel og årgang er nødvendig for at udføre denne installation. Den fås hos:

En Harley-Davidson forhandler.
H-D Service-informationsportal er en abonnementsbaseret adgang, der er tilgængelig for de fleste 2001 og nyere modeller. For flere oplysninger se under Ofte stillede spørgsmål om abonnementer .

Disse dele kan fås hos en Harley-Davidson forhandler.

2024-senere FLHX og FLTRX: Separat køb af Speaker Harness Install Kit (del nr. 76001300) er påkrævet til denne installation.
2024-senere FLHX og FLTRX: Separat køb af primærforstærker (del nr. 76001294) er påkrævet til denne installation.
2024-senere FLHX og FLTRX: Separat køb af Saddlebag Speaker Lid Kit er påkrævet til denne installation. Kontakt en Harley-Davidson forhandler.
2025 FLHXU: Denne installation kræver separat køb af Speaker Harness Install Kit (del nr. 76001300).
2025 FLHXU: Separat køb af primærforstærker (del nr. 76001294) er påkrævet til denne installation.
2025 FLHXU: Separat køb af Saddlebag Speaker Lid Kit er påkrævet til denne installation. Kontakt en Harley-Davidson forhandler.

Det anbefales, at en tekniker hos en Harley-Davidson-forhandler foretager installationen.

For at sikre korrekt lydydelse kræves højttaleropsætning Infotainment kontrolenhed (IFCU)Digital tekniker II (DT II) i operationsstuen til lydkonfiguration og opdatering af forstærkerfirmware.

BEMÆRK

Sørg for at vælge den rigtige stage-højttaler under opsætning for korrekt lydfunktionalitet og højttalerydelse. Hvis den forkerte stage vælges, kan dette føre til dårlig højttalerydelse og skader.

Overbelastning af det elektriske system

BEMÆRKNING

Det er muligt at overbelaste bilens ladesystem ved at tilføje for meget elektrisk tilbehør. Hvis det elektriske tilbehør på et givent tidspunkt forbruger mere strøm, end motorcyklens opladningssystem kan producere, kan elforbruget aflade batteriet og beskadige motorcyklens elektriske system. (00211d)

ADVARSEL

Når du monterer elektrisk tilbehør, skal du sørge for ikke at overskride den maksimale ampereværdi for den sikring eller hovedafbryder, som beskytter det pågældende kredsløb, du foretager ændringer på. Hvis du overskrider den maksimale ampereværdi, kan det medføre elektriske fejl, hvilket kan resultere i dødsfald eller alvorlig personskade. (00310a)

KLARGØR

BEMÆRK

Modeller med sikkerhedssystem: Deaktiver sikkerhedssystem.

1.	Afmonter den venstre sadeltaske. Se servicehåndbogen.
2.	Afmonter venstre sideskærm. Se servicehåndbogen.
3.	Fjern hovedsikringen. Se servicehåndbogen.

AFMONTER

BEMÆRK

Nye højttalerenheder ses på billedet, Producent af originalt udstyr (OEM) er tilsvarende.

Hvis der allerede er installeret højttalere, skal du følge denne procedure.

1.	Afbryd OEM-lydledningsstik.
2.	Figur 2 Fjern gitterets skruer (4).
3.	Fjern OEM-højttalergitteret (1).
4.	Fjern højttalerens skruer (5).
5.	Fjern OEM-højttaleren (2) fra sadeltaskelåget.
6.	Gentag proceduren på modsatte side.

MONTERING

BEMÆRK

Ubehandlede sadeltaskelåg skal males, før højttalerne monteres.

Den lange skrue (5), den korte skrue (4), afstandsstykket (3) og selen er inkluderet i SADDLEBAG SPEAKER HARNESS INSTALL KIT (del nr. 76001300). Se Installationskravene.

1.	Figur 1 Monter højttaleren (2-7) i sadeltaskens låg. a. Figur 3 Positioner højttaleren i sadeltaskens låg.
2.	Figur 2 Installer højttalerskruer (5). a. Spænd skiftevis skruerne. b. Spænd til. Tilspændingsmoment: 2–2,5 N·m (18–22 in-lbs) Højttalerskrue
3.	Sørg for, at afstandsstykker (3) sidder korrekt i sadeltaskens låg.
4.	Monter højttalergitteret (1) i sadeltaskens låg.
5.	Monter gitterets skruer (4). a. Spænd skiftevis skruerne. b. Spænd til. Tilspændingsmoment: 2–2,5 N·m (18–22 in-lbs) Højttalergitterskrue
6.	Tilslut lydledningsstik.
7.	Figur 1 Installer etiketten for sadeltaskekapacitet (9). a. Placer den på den nuværende mærkat.
8.	Gentag proceduren på modsatte side.

UDFØRT

BEMÆRK

For at forhindre mulig beskadigelse af lydsystemet skal du kontrollere, at tændingen er slukket før du installerer hovedsikringen.

1.	Monter hovedsikringen. Se servicehåndbogen.
2.	Drej tændingen til ON, men start ikke motorcyklen.
3.	Kontrollér, at alle højttalere fungerer, og at for/bag-faderfunktionen fungerer korrekt. Hvis det ikke er tilfældet, skal du kontrollere højttalerens kabelføring.
4.	Monter venstre sideskærm. Se servicehåndbogen.
5.	Monter venstre sadeltaske. Se servicehåndbogen.

1	Rist
2	Højttaler
3	Afstandsstykke (4)
4	Skrue til gitter (4)
5	Skrue til højttaler (4)

Figur 2. Højttaler med gitter (typisk)

Figur 3. Højttaler til sadeltaske låg orientering
