KIT MED BACKHÅLLNINGSREGLAGE

941005542025-05-14

ALLMÄN INFORMATION

Tabell 1. Allmän information

Satser	Föreslagna verktyg	Kompetensnivå⁽¹⁾
69203477	Skyddsglasögon, momentnyckel, LOCTITE 243 gänglåsningsmedel med medelhög styrka (blå)

(1) DTII eller återförsäljarinstallation krävs

SATSINNEHÅLL

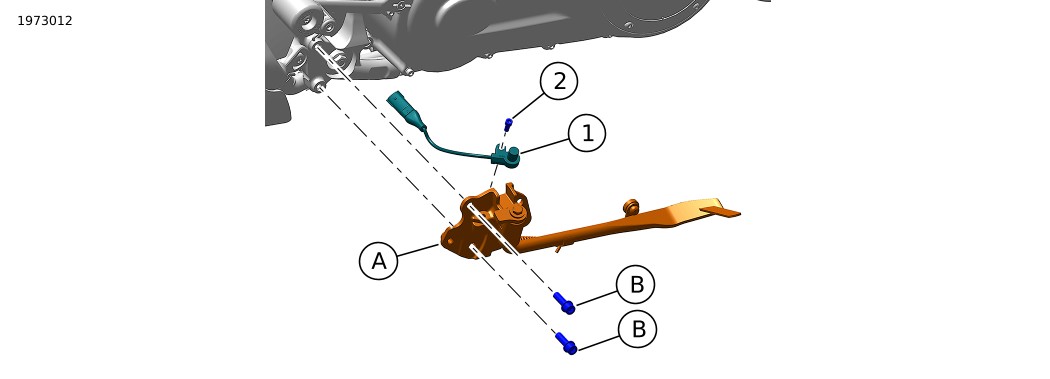

Figur 1. Satsen innehåller: Kit med backhållningsreglage

Tabell 2. Satsen innehåller: Kit med backhållningsreglage

	Kontrollera att allt innehåll finns i satsen innan du installerar eller avlägsnar artiklar från fordonet.
	Komponent	Antal	Beskrivning	Art.nr	Anteckningar
	1	1	Sensor för backhållning	50126-08b
	2	1	Insexskruv	3594
Komponenter som nämns i texten men som inte ingår i satsen
	A	1	Originalutrustning (OE) Underenhet för sidostöd
	B	2	OE Insexskruv

ALLMÄNT

Instruktionsbladet finns också tillgängligt elektroniskt. Kontrollera att du använder den senaste versionen genom att göra något av följande:

Gå tillh-d.com/isheets
Skanna QR-koden i det övre vänstra hörnet av instruktionsbladet

ANMÄRKNING

Detta instruktionsblad kan ha en kompletterande video för att hjälpa installatören att klargöra en viss del av enheten. En länkad video skulle finnas i slutet av detta instruktionsblad.

Modeller

Om du vill ha information om modelltillbehör kan du läsa Reservdelar och tillbehör (P&A) återförsäljarkatalogen eller avsnittet Reservdelar och tillbehör på www.harley-davidson.com .

Kontakta Harley-Davidsons kundtjänst på +1-800-258-2464 (endast USA) eller +1-414-343-4056.

Installationskrav

VARNING

Förarens och passagerarens säkerhet är beroende av att denna sats monteras korrekt. Följ rätt tillvägagångssätt enligt verkstadshandboken. Om du inte kan utföra åtgärden eller saknar rätt verktyg låter du en Harley-Davidson-återförsäljare utföra monteringen. Om den här satsen monteras felaktigt kan det leda till dödsfall eller allvarliga personskador. (00333b)

ANMÄRKNING

Det här instruktionsbladet hänvisar till information i verkstadshandboken. Monteringen kräver en verkstadshandbok för motorcykelns modell/årgång och finns tillgänglig från:

En Harley-Davidson-återförsäljare.
H-D:s serviceinformationsportal, en prenumerationsbaserad tillgång som finns tillgänglig för de flesta modeller från 2001 och senare. Mer information finns på Vanliga frågor om prenumerationer .

TA BORT

Ta bort huvudsäkringen. Se verkstadshandboken.

FÖRBEREDELSE

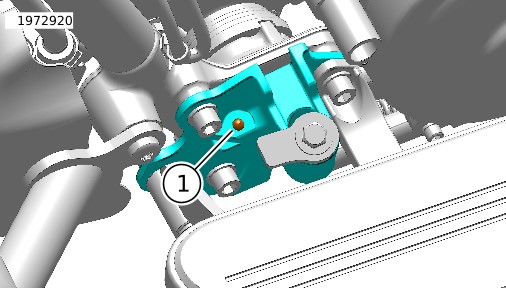

Se Figur 2. Ta bort pluggen (1) från sidostödets underenhet.

Plugg

Figur 2. Nyloninsats

INSTALLERA

Se Figur 1. Applicera gänglåsare på skruven (2).LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BLÅ) (99642-97)

Montera sensorn (1) på sidostödet (A).

Fäst sensorn med insexskruven (2). Dra åt.

Åtdragning: 11–14 N·m (97–124 in-lbs)

Se Figur 3. Dra kabelselen (1) till sidostödets kontakt (3).

Fäst kabelselens kontakt på ramen med klämman (2).

1	Sensorkabelnät
2	Klämma
3	Kontakt för sidostöd

Figur 3. Montering av sele med mittkylning

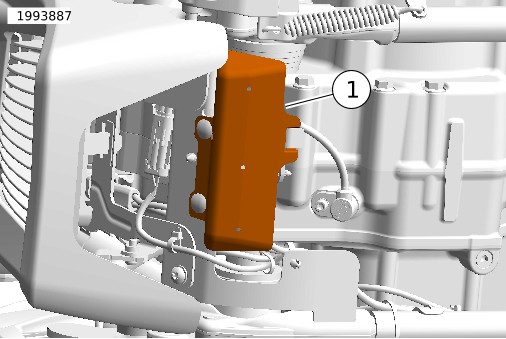

Se Figur 4.Ej mittkylda fordon: Sidostödets kontakt är placerad bakom elkåpan (1).

a. Ta bort locket (1).

b. Ta bort kåpan på sidostödets kontakt.

c. Anslut sensorselen till sidostödets kontakt.

d. Fäst kabelselens kontakt på ramen med klämman.

Elkåpa

Figur 4. För selkåpa utan mittkylning

KLART

1.	Sätt tillbaka huvudsäkringen. Se verkstadshandboken.
2.	För monteringen krävs en Digital Technician II (DT II)-programuppdatering från en Harley-Davidson-återförsäljare.

FUNKTION

ANMÄRKNING

Fordons hållkontroll (FHK (VHC)) är inte avsedd att användas som parkeringsbroms.

Fordonet kan ställas in i friläge med broms- och kopplingshandtagen lossade.

Vehicle Hold Control – VHC (bromsassistent vid stopp)

FHK (VHC) använder bromstryck för att hindra motorcykeln från att rulla när den stannar i en lutning, vilket gör det lättare att åka iväg när du startar i en lutning, exempelvis en kulle, en bro eller en parkeringsramp. FHK (VHC) håller bromstrycket när det är aktiverat och förhindrar att motorcykeln rör sig efter att föraren har släppt bromsreglagen. Systemet upprätthåller bromstrycket tills föraren aktiverar gasreglaget och kopplingen för att köra iväg.

Aktivering:

Föraren aktiverar FHK (VHC) genom att trycka extra på det främre bromshandtaget eller bakbromsens fotreglage när motorcykeln har stannat helt. Om föraren bromsar mycket hårt och håller bromstrycket efter stopp, kan även FHK (VHC) sättas in utan extra press. En FHK (VHC)-indikator tänds för att bekräfta att föraren har aktiverat FHK (VHC) och att Låsningsfria bromsar (ABS)-systemet kommer att upprätthålla bromstrycket när föraren släpper bromsreglaget.

Inaktivering:

FHK (VHC) inaktiveras automatiskt när föraren börjar köra iväg efter ett stopp eller om föraren ordentligt ansätter och lossar något av bromsreglagen. FHK (VHC) kan inaktiveras om föraren aggressivt vrider motorn med kopplingshandtaget indraget. FHK (VHC) kommer även att inaktiveras om föraren sänker sidostödet på modeller med en sidostödsensor (inte på alla marknader) eller växlar till neutralt på modeller utan stödsensor. FHK (VHC) kommer att avaktiveras när motorn slutar att gå. FHK (VHC) inaktiveras efter cirka 3 och 5 minuter. I de flesta situationer blinkar indikatorn och FHK (VHC) släpps om det inte finns någon åtgärd från förare. ( FHK (VHC) kan inaktiveras på mindre än fem minuter för att förhindra överhettning om den används ofta på branta slutningar.)

Begränsningar:

FHK (VHC) kanske inte kan hålla fordonet stilla under alla omständigheter. Branta backar, vägytor och andra faktorer kan alla påverka FHK (VHC) förmågan. Föraren måste vara beredd att kontrollera fordonet om det rullar.

VHC-ikoner

Se Figur 5 , Figur 6 och Figur 7. Hållindikatorn (3) visar status för fordonets hållsystem.

Konstant ljus: VHC är aktiverat och anbringar bromstryck.

Blinkar långsamt: Indikerar att bromstrycket håller på att släppas, eller strax kommer att släppas automatiskt. Föraren ska vara beredd att aktivera bromsen manuellt eller köra iväg

1	Hållindikator

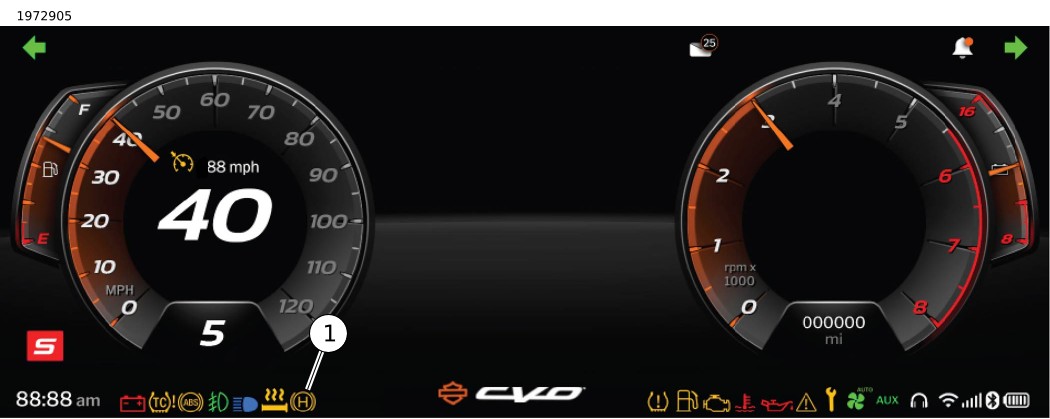

Figur 5. VHC-indikatorlampa: Mittkylda fordon

1	Hållindikator

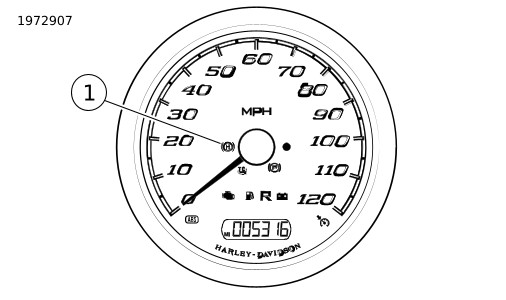

Figur 6. VHC-indikatorlampa: Ej mittkylda fordon med kåpa

1	Hållindikator

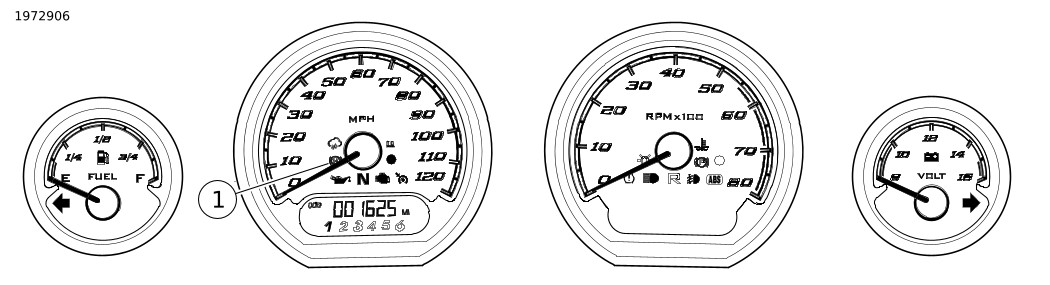

Figur 7. VHC-indikatorlampa: Ej mittkylt fordon utan kåpa
