BỘ DỤNG CỤ TAY VỊN TẤM CHẮN TÚI YÊN
J066712024-06-04
THƯỜNG
Mã số bộ sản phẩm
90201902, 90201903
Mẫu xe
Để biết phụ tùng phù hợp với mẫu xe nào, vui lòng tham khảo Catalog Bán lẻ P&A hoặc mục Phụ tùng và Phụ kiện trên trang web www.harley-davidson.com (chỉ có tiếng Anh).
CẢNH BÁOSự an toàn của người lái và người ngồi sau phụ thuộc vào việc lắp đặt chính xác bộ chi tiết này. Nếu bạn không đủ khả năng làm theo quy trình hoặc không có đúng dụng cụ, hãy nhờ đại lý của Harley-Davidson thực hiện việc lắp đặt. Việc lắp sai bộ chi tiết này có thể dẫn đến thương tích nghiêm trọng hoặc tử vong. (00308b)
THÁO
| 1. | Tháo các thùng xe. Xem hướng dẫn sử dụng. | |
| 2. | Hình 1 Tháo vít ngắn (1) và đai ốc (2). Bỏ phần cứng đi. | |
| 3. | Tháo dài vít (4) và đai ốc (3). Tháo đai ốc. |
| 1 | Vít ngắn |
| 2 | Đai ốc |
| 3 | Đai ốc |
| 4 | Vít dài |

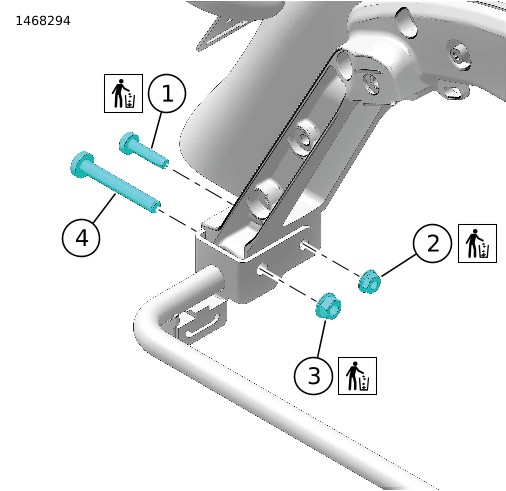

Hình 1. Loại bỏ phần cứng
LẮP ĐẶT
LƯU Ý
Lắp đặt tay vịn tấm chắn túi yên vào một bên mỗi lần.
| 1. | Hình 2 Lắp đặt tay vịn tấm chắn phía sau để đỡ túi yên. LƯU Ý Ray bảo vệ phía trước có vít đặt nhô ra đối mặt với thùng xe. Tránh làm hỏng thùng xe bằng cách đảm bảo các vít đã đặt không chạm vào thùng xe trong quá trình lắp đặt ray bảo vệ phía trước. a. Vít chặt tay vịn tấm chắn túi yên (1) với vít ngắn (3), vòng đệm khóa lớn (4) và đai ốc (5). Để chốt nới lỏng. b. Lắp đặt vít dài (2) và đai ốc (6) thiết bị gốc (OE). Để chốt nới lỏng. | |
| 2. | Lắp đặt tay vịn tấm chắn trước vào giá đỡ túi yên. a. Đặt tay vịn tấm chắn túi yên phía trước (1) vào cụm giá đỡ. b. Cố định cùng kẹp (7), vòng đệm khóa nhỏ (8) và các vít (9). c. Siết chặt các vít (9). Mô-men: 7,3 N·m (65 in-lbs) Vít kẹp trước | |
| 3. | Siết chặt vít (2) và đai ốc (6). Mô-men: 40,7–50,2 N·m (30–37 ft-lbs) Vít bên ngoài phía sau | |
| 4. | Siết chặt vít (3) và đai ốc (5). Mô-men: 20,3–27,1 N·m (15–20 ft-lbs) Vít bên trong phía sau | |
| 5. | Lặp lại cài đặt cho phía đối diện. | |
| 6. | Lắp các thùng xe. Xem hướng dẫn sử dụng. |
| 1 | Đường ray tấm chắn túi yên |
| 2 | Vít dài |
| 3 | Vít ngắn |
| 4 | Vòng đệm khóa lớn |
| 5 | Đai ốc nhỏ |
| 6 | Đai ốc lớn |
| 7 | Kẹp |
| 8 | Vòng đệm khóa nhỏ (2) |
| 9 | Vít (2) |

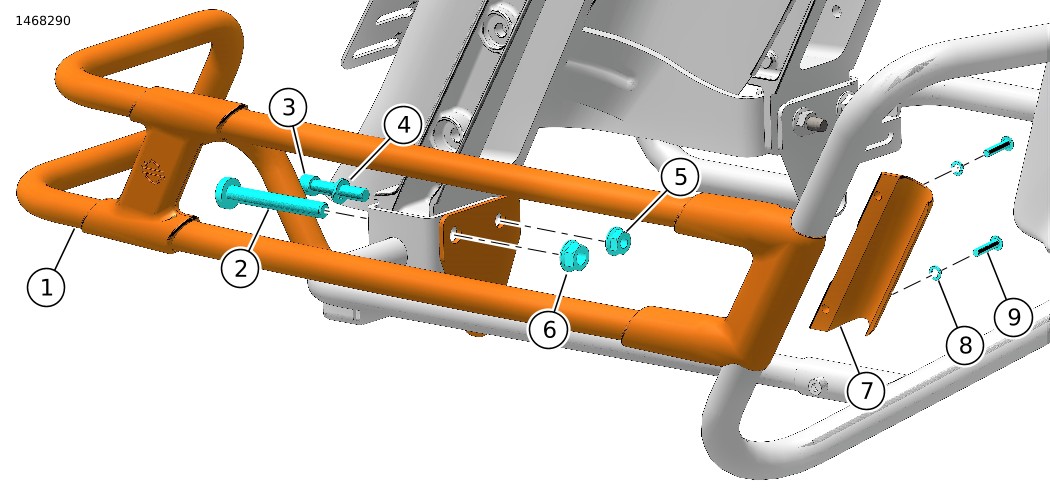

Hình 2. Đường ray tấm chắn túi yên
PHỤ TÙNG

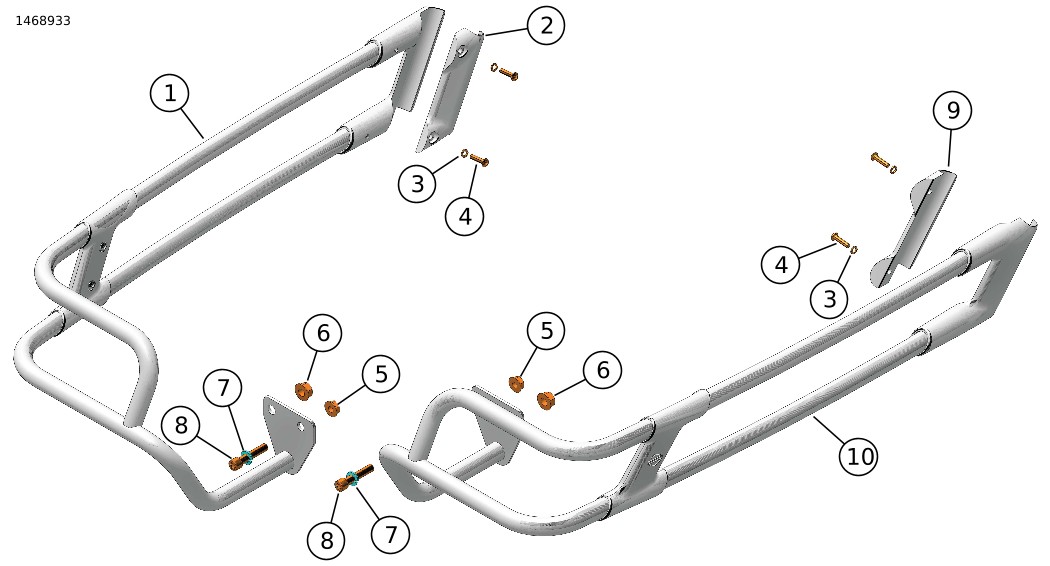

Hình 3. Phụ tùng: Bộ dụng cụ tay vịn tấm chắn túi yên
Bảng 1. Bảng phụ tùng
Mặt hàng | Mô tả (Số lượng) | Số bộ phận |
|---|---|---|
1 | Tay vịn tấm chắn túi yên, bên trái, crôm (Bao gồm mục 2-8) | 90201950 |
Tay vịn tấm chắn túi yên, bên trái, đen (Bao gồm mục 2-8) | 90201948 | |
2 | Kẹp, trái | Không bán rời |
3 | Vòng đệm khóa, nhỏ (4) | 7069 |
4 | Vít (4) | 4846 |
5 | Đai ốc nhỏ (2) | 7531 |
6 | Đai ốc lớn (2) | 7601 |
7 | Vòng đệm khóa, lớn (2) | 94081-90T |
8 | Vít, ngắn (2) | 94583-98 |
9 | Kẹp, phải | Không bán rời |
10 | Tay vịn tấm chắn túi yên, bên phải, crôm (Bao gồm mục 3-9) | 90201949 |
Tay vịn tấm chắn túi yên, bên phải, đen (Bao gồm mục 3-9) | 90201947 |
