SCREAMIN' EAGLE MILWAUKEE-EIGHT 4.155-in BIG BORE CYLINDER KIT
941001142025-06-18
PANGKALAHATANG IMPORMASYON
Talahanayan 1. Pangkalahatang Impormasyon
Mga Kit
Mga Iminumungkahing Kagamitan
Antas ng Kasanayan(1)
16800330, 16800331, 16800332
Mga salaming pangkaligtasan, Torque wrench
(1) Isang kumbinasyon ng pag-calibrate ng software, kinakailangan ang mga espesyal na tool o pamamaraan para sa pag-install
MGA NILALAMAN NG KIT

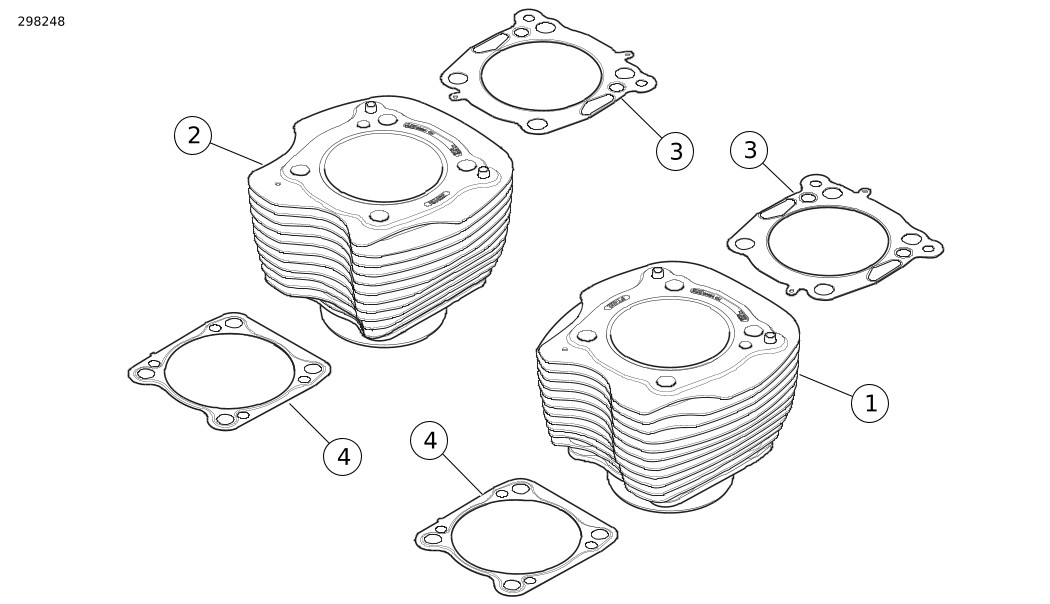

Figure 1. Mga Nilalaman ng Kit: Screamin' Eagle Milwaukee-Eight 4.155-in Big Bore Cylinder Kit
Talahanayan 2. Mga Nilalaman ng Kit: Screamin' Eagle Milwaukee-Eight 4.155-in Big Bore Cylinder Kit
Tiyakin na lahat ng nilalaman ay nasa kit bago magkabit o magtanggal ng mga item mula sa sasakyan.
Item
Qty
Paglalarawan
Part No. (Piyesa Blg.)
Mga tala
1
1
Cylinder, Harapan (Itim na hindi naka-highlight)
16800335
Kit 16800332
1
Cylinder, Harapan (Itim)
16800333
Kit 16800330
1
Cylinder, Harapan (Itim na Granite)
16800334
Kit 16800331
2
1
Cylinder, Likod (Itim Hindi Naka-highlight)
16800338
Kit 16800332
1
Cylinder, Likuran (Itim)
16800336
Kit 16800330
1
Cylinder, Likuran (Itim na Granite)
16800337
Kit 16800331
3
2
Gasket, Cylinder Head
16500387
4
2
Gasket, Cylinder Base
16500332A
PANGKALAHATAN
Available din sa elektronikong paraan ang instruction sheet. Upang i-verify na ginagamit mo ang pinakabagong bersyon na magagamit, gawin ang isa sa mga sumusunod:
  • Pumunta sa h-d.com/isheets
  • I-scan ang QR code sa kaliwang sulok sa itaas ng instruction sheet
TALA
Ang talaan na ito ng tagubilin ay maaaring may isang Supplemental na Video upang matulungan ang nagkakabit na maunawaan ang partikular na bahagi ng pag-assemble. Ang naka-link na video ay matatagpuan sa dulo ng talaan ng tagubilin na ito.
Mga Modelo
Para sa impormasyon ng fitment ng modelo, tingnan ang Parts and Accessories (Mga Piyesa at Accessory) (P&A) Retail na Katalogo o ang seksyon ng mga Piyesa at Accessory ng www.harley-davidson.com .
Makipag-ugnayan sa Harley-Davidson Customer Support Center sa 1-800-258-2464 (para sa U.S. lang) o sa 1-414-343-4056.
Mga Kinakailangan sa Pagkakabit
BABALA
Ang kaligtasan ng nagmamaneho at pasahero ay nakasalalay sa tamang pag-i-install ng kit na ito. Gamitin ang naaangkop na mga pamamaraan sa manwal ng serbisyo. Kung ang pamamaraan ay hindi abot ng iyong kakayahan o wala kang mga angkop na kasangkapan, ipagawa sa isang dealer ng Harley-Davidson ang pag-i-install. Ang maling pag-i-install ng kit na ito ay maaaring magresulta sa kamatayan o malubhang pinsala. (00333b)
TALA
Tumutukoy sa impormasyon sa manwal ng serbisyo ang pahina ng tagubilin na ito. Ang manwal ng serbisyo para sa taon/modelo ng motorsiklo ay kinakailangan para sa pagkakabit na ito at makukuha sa:
  • Isang Harley-Davidson dealer.
  • H-D Service Information Portal (Portal ng Impormasyon sa Serbisyo), isang akses na nakabatay sa subscription na magagamit ng karamihang 2001 at mas bagong modelo. Para sa higit pang impormasyon, tingnan ang Mga madalas itanong tungkol sa mga subscription .
MAGHANDA
1. Tanggalin ang pangunahing fuse. Tingnan ang manwal ng serbisyo.
ALISIN
1. Sumangguni sa seksyon ng MAKINA ng manwal ng serbisyo upang tanggalin ang cylinder heads, cylinders at pistons.
a. Itabi ang Orihinal na Kagamitan (OE) mga cylinder head at mga kaugnay na bahagi.
IKABIT
1. I-install ang Screamin' Eagle Milwaukee-Eight piston, mga cylinder, at ang OE Cylinder Heads ayon sa seksyon ng service manual ENGINE.
TALA
Ang kit na ito ay gumagamit ng espesiyal na pagkakasunud-sunod ng head torque.
2. higpitan ang mga cylinder head flange nut.
a. Higpitan.
Torque: 27,1–40,6 N·m (20–30 ft-lbs)
b. Paluwagin nang isang ikot.
Anggulo: 360°
c. Higpitan.
Torque: 12,2–14,9 N·m (9–11 ft-lbs)
d. Higpitan.
Torque: 24,2–27,1 N·m (18–20 ft-lbs)
e. Pinal na torque, karagdang paghihigpit:
Anggulo: 90°
KUMPLETUHIN
1. Ikabit ang pangunahing fuse. Tingnan ang manwal ng serbisyo.
2. I-test ride ang sasakyan para matiyak ang wastong pagkakabit at operasyon.
