KIT TUMPUAN KAKI PENUMPANG
J065282024-01-24
INFORMASI UMUM
Tabel 1. Informasi Umum
Kit | Alat-alat yang Disarankan | Level Keahlian(1) |
|---|---|---|
50500831, 50500832, 50500833, 50501830, 50501831, 50501832, 50502247, 50502248, 50502469, 50502470 | Kaca Mata Pelindung, Kunci Torsi |  |
(1) Perlu mengencangkan hingga nilai torsi atau peralatan dan teknik lain yang memadai
ISI KIT

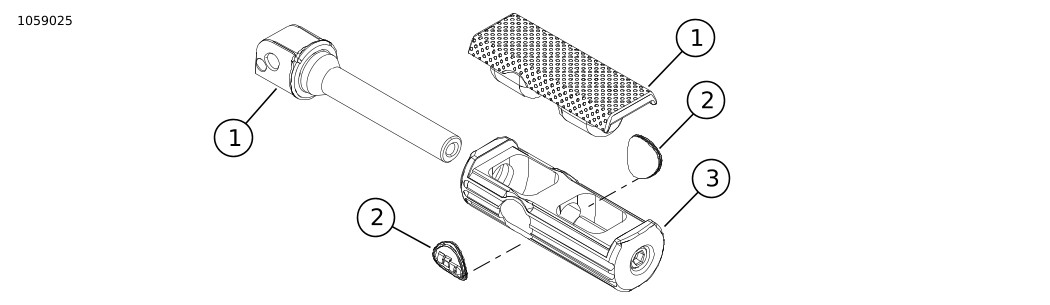

Gambar 1. Isi Kit: Tumpuan kaki penumpang
Tabel 2. Isi Kit: Kit Tumpuan Kaki Penumpang
 | Pastikan semua isi kit lengkap sebelum memasang atau melepaskan item dari kendaraan. | ||||
|---|---|---|---|---|---|
Item | Jumlah | Deskripsi | No. Komponen | Catatan | |
 | 1 | 1 | Sisipan tumpuan kaki (hitam) | Tidak dijual terpisah | |
| 2 | 1 | Medali (2) | 14100879 | |
| 3 | 1 | Dasar tumpuan kaki (krom) | Tidak dijual terpisah | |
| 4 | 1 | Dudukan tumpuan kaki (krom) | Tidak dijual terpisah | |

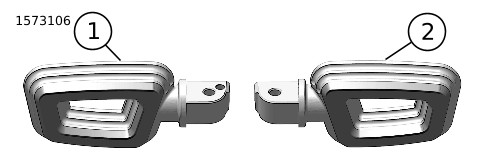

Gambar 2. Isi Kit: Tumpuan kaki penumpang
Tabel 3. Isi Kit: Kit Tumpuan Kaki Penumpang
| Pastikan semua isi kit lengkap sebelum memasang atau melepaskan item dari kendaraan. | ||||
|---|---|---|---|---|---|
Item | Jumlah | Deskripsi | No. Komponen | Catatan | |
| 1 | 1 | Tumpuan kaki, penumpang, kiri (krom) | 50501822 | |
| Tumpuan kaki, penumpang, kiri (hitam) | 50501823 | |||
| 50502508 | ||||
| Tumpuan kaki, penumpang, kiri (edge cut hitam) | 50501824 | |||
| Pijakan kaki, penumpang, kiri (adversary hitam) | 50502395 | |||
| Pijakan kaki, penumpang, kiri (adversary abu) | 50502397 | |||
| Tumpuan kaki, penumpang, kiri (perak) | 50502509 | |||
| 2 | 1 | Tumpuan kaki, penumpang, kanan (krom) | 50501825 | |
| Tumpuan kaki, penumpang, kanan (hitam) | 50501826 | |||
| 50502508 | ||||
| Tumpuan kaki, penumpang, kanan (edge cut hitam) | 50501827 | |||
| Pijakan kaki, penumpang, kanan (adversary hitam) | 50502394 | |||
| Pijakan kaki, penumpang, kanan (adversary abu) | 50502396 | |||
| Tumpuan kaki, penumpang, kanan (perak) | 50502509 | |||
UMUM
Model
Untuk informasi kesesuaian model, baca Katalog Retail Komponen dan Aksesori (P&A) atau bagian Komponen dan Aksesori dari www.harley-davidson.com .
Pastikan Anda menggunakan lembar instruksi versi terkini. Tersedia di: h-d.com/isheets
Hubungi Pusat Dukungan Pelanggan Harley-Davidson di 1-800-258-2464 (khusus AS) atau 1-414-343-4056.
Persyaratan Pemasangan
PERINGATANKeselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Gunakan prosedur manual servis yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00333b)
CATATAN
Lembar instruksi ini merujuk pada informasi manual servis. Manual servis tahun sepeda motor dan model sepeda motor dibutuhkan untuk pemasangan ini dan tersedia dari:
- Dealer Harley-Davidson.
- Portal Informasi Layanan H-D, akses berbasis langganan untuk sebagian besar model mulai tahun 2001 dan yang lebih baru. Lihat Pertanyaan Umum tentang Berlangganan untuk informasi lebih lanjut.
PASANG
CATATAN
Lihat Gambar 3. Saat melakukan langkah berikutnya, pastikan pegas (7) berada di dalam pijakan kaki (3).
| 1. | Lihat Gambar 3. Kendaraan memiliki pin (2) dan E-clip (1). Lepaskan semuanya dan simpan untuk digunakan kemudian. Simpan semua perangkat, termasuk pegas penahan (7), bola penahan (6), dan pelat penahan (5) untuk pemasangan tumpuan kaki baru (3). | |||||||||||||||
| 2. | Sisipkan pegas penahan (7) ke dalam tumpuan kaki baru (3), kemudian masukkan bola penahan (6). | |||||||||||||||
| 3. | Letakkan pelat penahan (5) pada ujung clevis tumpuan kaki sementara memasukkan bola penahan (6) dan pegas penahan (7) ke dalam pelat penahan (5) sambil menyelipkan pelat penahan (5) pada clevis tumpuan kaki. | |||||||||||||||
| 4. | Sejajarkan pelat penahan (5) dan tumpuan kaki (3) dengan dudukan tumpuan kaki pada kendaraan. | |||||||||||||||
| 5. | Pasang pin (2) dan E-clip (1). | |||||||||||||||
| PERINGATAN Sandaran kaki harus terlipat dan mengarah ke bagian belakang sepeda motor jika dibongkar. Kelalaian untuk melipat dan mengembalikan lipatan sandaran kaki dapat menyebabkan kematian atau cedera parah. (00366a) | ||||||||||||||||
| 6. | Tumpuan Kaki Performance dan Defiance (saja) - sesuaikan orientasinya sebagai berikut: a. Putar ke arah yang diinginkan. b. Lipat tumpuan ke posisi penyimpanan dan pastikan ada jarak ke komponen lain. Sesuaikan jika perlu. c. Kencangkan sekrup penyetelan. Torque: 28,5 N·m (21 ft-lbs) |

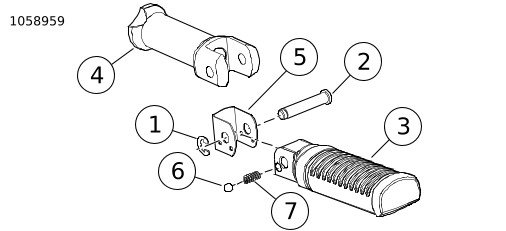

Gambar 3. Rakitan Tumpuan Kaki |
