KIT ESTÁGIO IV SCREAMIN EAGLE MILWAUKEE-EIGHT 128/131
J066832025-07-31
INFORMAÇÕES GERAIS
Tabela 1. Informações gerais
Kits | Ferramentas sugeridas | Nível de habilidade(1) |
|---|---|---|
92500077, 92500078, 92500079, 92500080, 92500081, 92500082, 92500094, 92500095 | Óculos de proteção, torquímetro |  |
(1) Ferramentas ou técnicas especiais necessárias para a instalação
CONTEÚDO DO KIT
NOTA
Verifique se todos os componentes estão presentes no kit antes de instalar ou remover itens do veículo.
Figura 1. Conteúdo do kit: Parte superior: Componentes do Estágio IV do Milwaukee-Eight™ Screamin' Eagle
Tabela 2. Conteúdo do kit: Parte superior: Kit de Componentes do Estágio IV do Milwaukee-Eight™ Screamin' Eagle
 | Verifique se todos os conteúdos estão presentes no kit antes de instalar ou remover itens do veículo. | ||||
|---|---|---|---|---|---|
Item | Qtd. | Descrição | Part No. | Notas | |
 | 1 | 1 | Kit do pistão, 128 | 21900101 | Inclui a Ficha de Instruções J06687 |
| 2 | 1 | Kit do pistão, 131 | 21900099 | Inclui a Ficha de Instruções J06687 |
| 3 | 4 | Anel de vedação “o-ring”, coletor do líquido de refrigeração | 11900090 | |
| 4 | 2 | Gaxeta do escape | 65324-83-B | |
| 5 | 4 | Porca flangeada | 10200303 | |
| 6 | 1 | Kit do cabeçote do cilindro, refrigerado a ar (HOG preto) | 16500750 | Inclui a Ficha de Instruções 94100117 |
| 7 | 1 | Kit de cabeçotes de cilindro, refrigerados a ar (Black Granite) | 16500749 | Inclui a Ficha de Instruções 94100117 |
| 8 | 1 | Kit de cabeçotes de cilindro, com refrigeração dupla (HOG Black) | 16500748 | Inclui a Ficha de Instruções 94100117 |
| 9 | 1 | Kit de cabeçotes de cilindro, com refrigeração dupla (Black Granite) | 16500747 | Inclui a Ficha de Instruções 94100117 |
| 10 | 1 | Kit do cilindro (HOG preto) | 16800210 | Inclui a Ficha de Instruções J06682 |
| 11 | 1 | Kit de cabeçotes de cilindro (Black Granite) | 16800212 | Inclui a Ficha de Instruções J06682 |
Figura 2. Conteúdo do kit: Conjunto de válvulas: Componentes do Estágio IV do Milwaukee-Eight™ Screamin' Eagle
Tabela 3. Conteúdo do kit: Conjunto de válvulas: Componentes do Estágio IV do Milwaukee-Eight™ Screamin' Eagle
| Item | Qtd. | Descrição | Part No. | Notas |
|---|---|---|---|---|---|
| 1 | 4 | Anel de vedação “o-ring” | 11293 | |
| 2 | 4 | Anel de vedação “o-ring” | 11132A | |
| 3 | 4 | Anel de vedação “o-ring” | 11145A | |
| 4 | 2 | Junta, tampa do tucho de válvula | 25700362A | |
| 5 | 1 | Kit do tucho, alta capacidade | 18572-13 | |
| 6 | 2 | Junta, tampa inferior do balancim | 25700425A | |
| 7 | 2 | Anel de vedação "o-ring", respiro | 11900116 | |
| 8 | 2 | Junta, tampa do balancim superior | 25700372B |

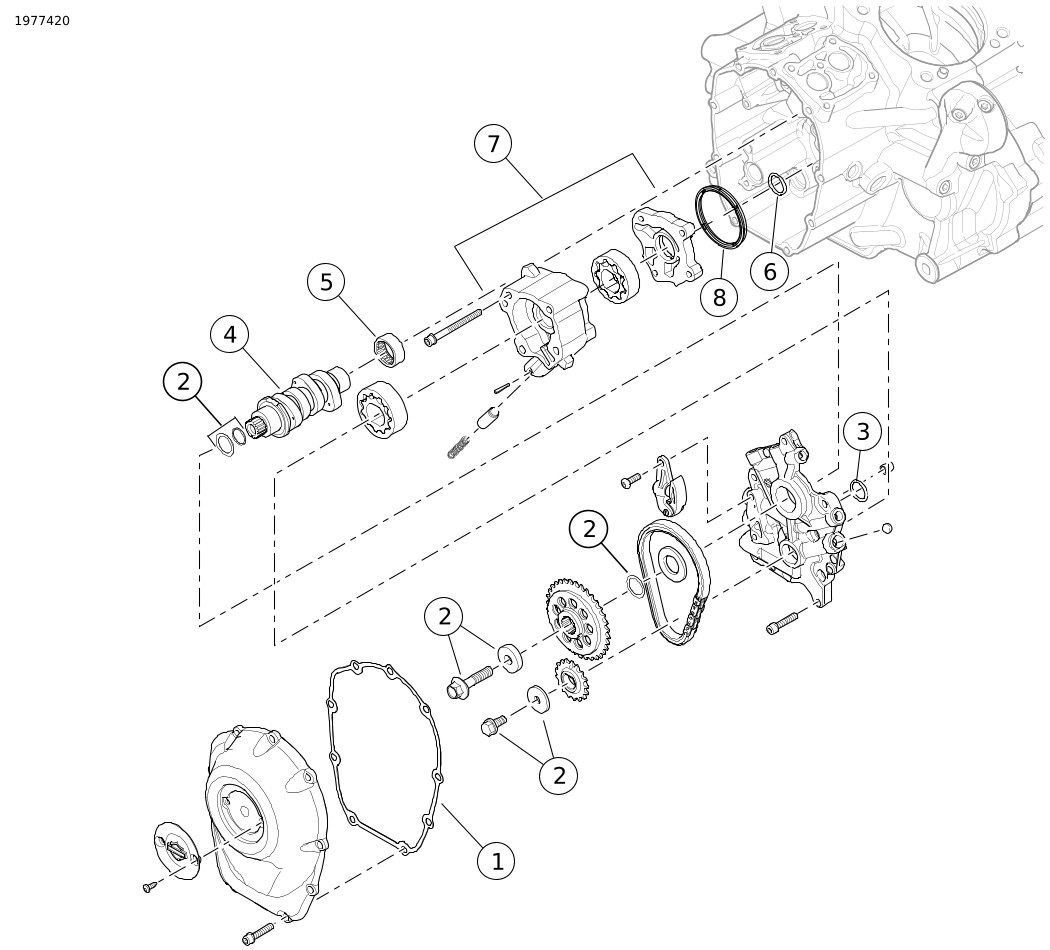

Figura 3. Conteúdo do kit: Compartimento do excêntrico: Componentes Stage 4 do Screamin' Eagle Milwaukee-Eight™
Tabela 4. Conteúdo do kit: Compartimento do excêntrico: Componentes do Estágio IV do Milwaukee-Eight™ Screamin' Eagle
| Item | Qtd. | Descrição | Part No. | Notas |
|---|---|---|---|---|---|
| 1 | 1 | Gaxeta, tampa do excêntrico | 25700370A | |
| 2 | 1 | Kit de retenção da roda dentada do acionamento do comando de válvulas | 91800088 | Adquirido separadamente |
| 3 | 1 | Anel de vedação "o-ring", placa do excêntrico para bomba de óleo | 11900103 | |
| 4 | 1 | Comando de válvulas, SE8-517 | 25400353 | |
| 5 | 1 | rolamento do excêntrico | 9298B | |
| 6 | 1 | Anel de vedação “o-ring”, bomba de óleo para carcaça | 11293 | |
| 7 | 1 | Bomba de óleo | 62400247 ou 62400248 | Comprada separadamente, se necessário |
| 8 | 1 | Vedação | 62400205 | Comprada separadamente, se necessário |
Itens inclusos, mas não mostrados | |||||
| 1 | Kit do corpo do acelerador de 64 mm Screamin' Eagle | 27200040 | Inclui a Ficha de Instruções J06346 | |
| 1 | Kit de injeção de alto fluxo Screamin' Eagle | 27400040 | ||
| 1 | Cabeçote do escapamento | 65600177 | Incluído nos kits: 92500077, 92500078, 92500079, 92500080, 92500081, 92500092 | |
| 1 | Kit do resfriador de óleo assistido por ventoinha | 62700204 | Incluído nos kits: 92500078, 92500079, 92500082 | |
| 1 | Etiqueta de informações do produto | Não se vende separadamente | ||
| 1 | Tampa do distribuidor | 25600117 | ||
| 1 | Insertos do Estágio IV 128 | 25600127 | ||
| 1 | Insertos do Estágio IV 131 | 25600129 | ||
GERAL
A folha de instruções também está disponível em formato eletrônico. Para verificar se você está utilizando a versão mais atual disponível, siga um destes procedimentos:
- Vá para h-d.com/isheets.
- Digitalize o código QR no canto superior esquerdo da folha de instruções
NOTA
Esta ficha de instruções poderá conter um Vídeo Complementar como ajuda do instalador, esclarecendo uma parte determinada da montagem. Um link para o vídeo deve estar localizado no final desta ficha de instruções.
Modelos
Para informações sobre os modelos correspondentes, consulte o Catálogo de Varejo P&A (P&A) ou a seção de Peças e Acessórios em www.harley-davidson.com .
Entre em contato com a Central de atendimento ao cliente da Harley-Davidson através do telefone 1-800-258-2464 (somente EUA) ou 1-414-343-4056.
Requisitos de instalação
ATENÇÃOA segurança do motociclista e do passageiro depende da instalação correta deste kit. Use os procedimentos apropriados do Manual de serviço. Se o procedimento não estiver dentro de suas capacidades ou se você não possuir as ferramentas corretas, deixe que uma concessionária Harley-Davidson efetue a instalação. A instalação inadequada deste kit poderá resultar em morte ou lesões graves. (00333b)
- Modelos 2017-2018 com motor 107: a compra em separado do kit de Disco de Embreagem de Alta Capacidade Screamin’ Eagle (Peça N.° 37000258) é necessária.
- Modelos 2017-2019: a compra em separado do kit do Conjunto da Bomba de Óleo (Peça N.° 62400247, refrigerado a óleo ou N.° 62400248, Twin Cooled) é necessária.
- Modelos FXFB/S 2018 e posteriores: compra em separado do Escapamento de Alto Fluxo (Peça N.° 64900828 ou 64900829).
- Compra em separado do kit do Filtro de Ar de Alto Fluxo Screamin' Eagle.
- É necessário comprar o kit de retenção de acionamento por came (peça nº. 91800088) separadamente.
- A compra em separado do kit de Espaçamento do Comando de Válvulas (Peça N.° 25928-06) é necessária.
- O kit requer uma recalibração do ECM. Entre em contato com uma concessionária da Harley-Davidson.
Esses itens estão disponíveis na sua concessionária Harley-Davidson local.
NOTA
Esta folha de instruções faz referência às informações do Manual de serviço. É necessário ter um manual de serviço do ano e do modelo da motocicleta para fazer esta instalação. Esse material está disponível nas:
- concessionárias Harley-Davidson.
- Portal de Informações de Serviço da H-D, com acesso por assinatura, disponível para a maioria dos modelos de 2001 e mais recentes. Para saber mais, confira as Perguntas frequentes sobre assinaturas .
PREPARAÇÃO
| 1. | Coloque a motocicleta na posição vertical. Veja o Manual de serviço. | |
| 2. | Desative o sistema de segurança. Veja o Manual de serviço. | |
| 3. | Remova o assento. Veja o Manual de serviço. | |
| 4. | Remova o fusível principal. Veja o Manual de serviço. | |
| ATENÇÃO Ao fazer manutenção no sistema de combustível, não fume e não permita a presença de faíscas ou chama exposta nas proximidades. A gasolina é extremamente inflamável e altamente explosiva, o que poderá resultar em morte ou lesões graves. (00330a) | ||
| 5. | Remova o tanque de combustível. Veja o Manual de serviço. | |
| 6. | Twin-Cooled: Drene o sistema do líquido de refrigeração. |
REMOÇÃO
NOTA
As etapas a seguir são fornecidas como um processo de descrição. Siga os procedimentos do manual de serviço.
| 1. | Remova o conjunto do filtro de ar. | |
| 2. | Remova o sistema de escapamento. | |
| 3. | Remova o módulo de indução. | |
| 4. | Desconecte as conexões do chicote de fios do cabeçote do cilindro. | |
| 5. | Remova do motor as tubulações e o coletor do líquido de refrigeração do óleo. | |
| 6. | Remova as tampas do balancim, os balancins, as varetas de compressão e os tubos da vareta de compressão. | |
| 7. | Remova os cabeçotes do cilindro, o cilindro e os pistões. | |
| 8. | Remova as tampas dos tuchos de válvula, os dispositivos antirrotação e os tuchos. | |
| 9. | Remova a tampa do excêntrico, a placa do excêntrico e o comando de válvulas. | |
| 10. | Remova o rolamento do excêntrico interno. | |
| 11. | Remova a embreagem, a menos que o veículo já esteja equipado com uma embreagem de 10 discos. Veja o Manual de serviço. |
INSTALAÇÃO
NOTA
As etapas a seguir são fornecidas como um processo de descrição. Siga os procedimentos do manual de serviço.
| 1. | Instale a embreagem usando a embreagem de 10 discos. Consulte a ficha de instruções J06246 e o manual de serviço. NOTA A embreagem deslizante e de assistência de 10 discos usadas em veículos Milwaukee-eight possui capacidade suficiente para aceitar este kit na maioria das aplicações. Instale molas de capacidade superior somente em caso de deslizamento da embreagem. Molas de capacidade superior aumentarão o esforço da alavanca da embreagem. | |
| 2. | Instale o rolamento de agulhas do comando de válvulas (5). | |
| 3. | Veja a figura 3. Instale a bomba de óleo. | |
| 4. | Instale o comando de válvulas no motor. | |
| 5. | Monte a placa do excêntrico no comando do excêntrico. | |
| 6. | Verifique se as marcas de sincronização do comando de válvulas até o virabrequim estão alinhadas apropriadamente. | |
| 7. | Instale os tuchos (fornecidos no kit), o dispositivo antirrotação, as gaxetas das tampas dos tuchos (fornecidas no kit) e as tampas dos tuchos. | |
| 8. | Instale os pistões e os cilindros fornecidos no kit. Siga as instruções fornecidas com o kit do pistão e do cilindro. | |
| 9. | Instale os cabeçotes dos cilindros usando as porcas flangeadas novas incluídas no kit. Siga as instruções fornecidas no kit do cabeçote do cilindro. NOTA Este kit usa uma sequência de torque de cabeçote especial. | |
| 10. | Instale os tubos da vareta de compressão e as varetas de compressão usando os anéis de vedação “o-ring” fornecidos no kit. | |
| 11. | Com o pistão a cerca de Ponto Morto Inferior (BDC) no curso de potência, instale os balancins. | |
| 12. | Aperte os parafusos alternadamente para empurrar o eixo do balancim para baixo por igual. | |
| 13. | Instale as tampas dos balancins. | |
| 14. | Verifique se as marcas de sincronização do comando de válvulas até o virabrequim estão alinhadas apropriadamente. | |
| 15. | Instale a tampa do excêntrico e a nova gaxeta fornecidos no kit. | |
| 16. | Prepare o módulo de indução incluído no kit para instalação. Consulte as instruções incluídas no módulo de indução. | |
| 17. | Instale os injetores de combustível de alto fluxo. | |
| 18. | Instale o módulo de indução. | |
| 19. | Instale o coletor do líquido de refrigeração/óleo nos cabeçotes do cilindro. a. Limpe completamente TODO o material trava-roscas das roscas dos parafusos e dos furos rosqueados. Veja o Manual de serviço. b. Limpe todos os detritos das superfícies de encaixe. c. Instale os anéis de vedação “o-ring” fornecidos no kit | |
| 20. | Modelos Touring refrigerados a ar: Instale o resfriador de óleo assistido por ventoinha incluído no kit. | |
| 21. | Instale o sistema de escapamento. NOTA
| |
| 22. | Instale o conjunto do filtro de ar. Consulte a planilha de instruções incluída no kit de filtro de ar de alto fluxo SE adquirido separadamente. |
CONCLUÍDO
| 1. | Instale o tanque de combustível. Veja o Manual de serviço. | |
| 2. | Instale o fusível principal. Veja o Manual de serviço. | |
| 3. | Twin-Cooled: Encha o sistema do líquido de refrigeração e purgue o ar. Veja o Manual de serviço. | |
| 4. | Instale o assento. Depois de instalar o assento, puxe-o para confirmar que ele está preso. Veja o Manual de serviço. | |
AVISO O ECM deve ser recalibrado ao instalar este kit. A falha em recalibrar o ECM apropriadamente poderá resultar em dano severo ao motor. (00399b) | ||
| 5. | Calibre o Módulo de controle eletrônico (ECM) com os devidos valores de configuração. Consulte a concessionária para obter detalhes. | |
| 6. | Dirija a motocicleta até que o motor esteja na temperatura de operação normal. Repita várias vezes para verificar se está funcionando corretamente. | |
| 7. | Leia o manual do proprietário para conhecer as REGRAS DE OPERAÇÃO DURANTE O AMACIAMENTO. |
