KOMPLET SCREAMIN EAGLE MILWAUKEE-EIGHT 128/131 STAGE IV
J066832025-07-31
OPĆE INFORMACIJE
Tablica 1. Opće informacije
Kompleti | Preporučeni alati | Razina vještine(1) |
|---|---|---|
92500077, 92500078, 92500079, 92500080, 92500081, 92500082, 92500094, 92500095 | Zaštitne naočale, moment ključ |  |
(1) Za postavljanje potrebni posebni alati ili tehnike
SADRŽAJ KOMPLETA
NAPOMENA
Prije ugradnje ili uklanjanja predmeta s vozila provjerite je li sadržaj kompleta potpun.
Slika 1. Sadržaj kompleta: Gornji završetak: Screamin' Eagle Milwaukee-Eight™ Stage IV komponente
Tablica 2. Sadržaj kompleta: Gornji završetak: Screamin' Eagle Milwaukee-Eight™ Stage IV komplet komponenti
 | Prije ugradnje ili uklanjanja predmeta s vozila provjerite je li sadržaj kompleta potpun. | ||||
|---|---|---|---|---|---|
Stavka | Kol. | Opis | Br. dijela | Napomene | |
 | 1 | 1 | Komplet klipova, 128 | 21900101 | Uključuje Isheet J06687 |
| 2 | 1 | Komplet klipova, 131 | 21900099 | Uključuje Isheet J06687 |
| 3 | 4 | O-prsten, razdjelnik rashladnog sredstva | 11900090 | |
| 4 | 2 | Brtva ispuha | 65324-83-B | |
| 5 | 4 | Matica | 10200303 | |
| 6 | 1 | Komplet glave cilindra, zračno hlađenje (HOG crna) | 16500750 | Uključuje Isheet 94100117 |
| 7 | 1 | Komplet za glavu cilindra, zračno hlađenje (crni granit) | 16500749 | Uključuje Isheet 94100117 |
| 8 | 1 | Komplet za glavu cilindra, dvostruko hlađenje (HOG crna) | 16500748 | Uključuje Isheet 94100117 |
| 9 | 1 | Komplet za glavu cilindra, dvostruko hlađenje (crni granit) | 16500747 | Uključuje Isheet 94100117 |
| 10 | 1 | Komplet cilindra (HOG crna) | 16800210 | Uključuje Isheet J06682 |
| 11 | 1 | Komplet za cilindar (crni granit) | 16800212 | Uključuje Isheet J06682 |

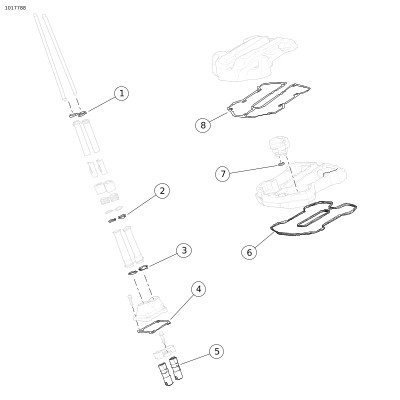

Slika 2. Sadržaj kompleta: Razvodni mehanizam ventila: Screamin' Eagle Milwaukee-Eight™ Stage IV komponente
Tablica 3. Sadržaj kompleta: Razvodni mehanizam ventila: Screamin' Eagle Milwaukee-Eight™ Stage IV komponente
| Stavka | Kol. | Opis | Br. dijela | Napomene |
|---|---|---|---|---|---|
| 1 | 4 | O-prsten | 11293 | |
| 2 | 4 | O-prsten | 11132A | |
| 3 | 4 | O-prsten | 11145A | |
| 4 | 2 | Brtva, poklopac podizača | 25700362A | |
| 5 | 1 | Komplet podizača, visoki kapacitet | 18572-13 | |
| 6 | 2 | Brtva, poklopac donjeg zglobnog prekidača | 25700425A | |
| 7 | 2 | O-prsten, odzračnik | 11900116 | |
| 8 | 2 | Brtva, poklopac gornjeg zglobnog prekidača | 25700372B |
Slika 3. Sadržaj kompleta: Odjeljak bregaste osovine: Komponente za Screamin' Eagle Milwaukee-Eight™ Stage 4
Tablica 4. Sadržaj kompleta: Odjeljak bregaste osovine: Screamin' Eagle Milwaukee-Eight™ Stage IV komponente
| Stavka | Kol. | Opis | Br. dijela | Napomene |
|---|---|---|---|---|---|
| 1 | 1 | Brtva, poklopac bregaste osovine | 25700370A | |
| 2 | 1 | Pričvrsni komplet pogonskog zupčanika bregaste osovine | 91800088 | Kupuje se zasebno |
| 3 | 1 | O-prsten, ploča bregaste osovine na pumpi ulja | 11900103 | |
| 4 | 1 | Bregasto vratilo, SE8-517 | 25400353 | |
| 5 | 1 | ležaj bregastog vratila | 9298B | |
| 6 | 1 | O-prsten, pumpa ulja na kućištu koljenastog vratila | 11293 | |
| 7 | 1 | Pumpa za ulje | 62400247 ili 62400248 | Kupuje se zasebno, po potrebi |
| 8 | 1 | Brtva | 62400205 | Kupuje se zasebno, po potrebi |
Sadržane stavke koje nisu prikazane | |||||
| 1 | Komplet kućišta gasa Screamin' Eagle 64 mm | 27200040 | Uključuje Isheet J06346 | |
| 1 | Komplet visokoprotočnog ubrizgača Screamin' Eagle | 27400040 | ||
| 1 | Kolektor ispuha | 65600177 | Uključeno u komplete: 92500077, 92500078, 92500079, 92500080, 92500081, 92500092 | |
| 1 | Ventilatorski hladnjak ulja | 62700204 | Uključeno u komplete: 92500078, 92500079, 92500082 | |
| 1 | Oznaka informacija o proizvodu | Ne prodaje se zasebno | ||
| 1 | Poklopac programatora | 25600117 | ||
| 1 | 128 Stage IV umetak | 25600127 | ||
| 1 | 131 Stage IV umetak | 25600129 | ||
OPĆENITO
List s uputama dostupan je i u elektroničkom obliku. Da biste provjerili koristite li najnoviju dostupnu verziju, učinite jedno od sljedećeg:
- Idite na h-d.com/isheets
- Skenirajte QR kod u gornjem lijevom kutu lista s uputama
NAPOMENA
Ovaj list s uputama može sadržavati Dodatni video koji pomaže instalateru shvatiti određeni dio sklopa. Povezani videozapis nalazit će se na kraju ovog lista s uputama.
Modeli
Informacije o ugrađivanju dijelova za pojedini model potražite u Dijelovi i pribor (Dijelovi i pribor) Maloprodajnom katalogu ili odjeljku Parts and Accessories (Dijelovi i pribor) na stranici www.harley-davidson.com .
Obratite se centru za podršku korisnicima tvrtke Harley-Davidson na broj telefona 1-800-258-2464 (samo u SAD-u) ili 1-414-343-4056.
Zahtjevi za postavljanje
UPOZORENJESigurnost vozača i putnika ovisi o ispravnom postavljanju ovog pribora. Primijenite odgovarajuće postupke iz servisnog priručnika. Ako vam je postupak prezahtjevan ili nemate pravi alat, obratite se dobavljaču za Harley-Davidson®. Neispravno postavljanje ovog pribora može rezultirati smrću ili ozbiljnim ozljedama. (00333b)
- Modeli iz 2017. – 2018. s motorom 107: potrebno je zasebno kupiti komplet spojke s lamelama visokog kapaciteta Screamin‘ Eagle (br. dijela 37000258).
- Modeli iz 2017. – 2019.: potrebno je zasebno kupiti komplet za montažu uljne pumpe (br. dijela 62400247 – hlađeno uljem ili 62400248 – dvostruko hlađenje).
- Modeli FXFB/S iz 2018. i noviji: potrebno je zasebno kupiti visokoprotočni ispuh (br. dijela 64900828 ili 64900829).
- Potrebno je zasebno kupiti komplet filtra zraka Screamin‘ Eagle High Flow.
- Treba zasebno kupiti komplet za pričvršćivanje pogona bregastog vratila (br. dijela 91800088).
- Potrebno je zasebno kupiti komplet odstojnika bregastog vratila (br. dijela 25928-06).
- Komplet zahtijeva ponovnu kalibraciju ECM-a. Obratite se dobavljaču za Harley-Davidson.
Sljedeće stavke dostupne su kod lokalnog Harley-Davidson dobavljača.
NAPOMENA
Ovaj list s uputama odnosi se na informacije iz servisnog priručnika. Za postavljanje je potreban servisni priručnik za godinu i model motocikla, koji je dostupan:
- Kod dobavljača za Harley-Davidson.
- Na H-D Portalu servisnih informacija, na koji se može pretplatiti i dostupan je za većinu modela iz 2001. i novijih. Za više informacija pogledajte Često postavljana pitanja o pretplatama.
PRIPREMA
| 1. | Postavite motocikl uspravno. Pogledajte servisni priručnik. | |
| 2. | Deaktivirajte sigurnosni sustav. Pogledajte servisni priručnik. | |
| 3. | Uklonite sjedalo. Pogledajte servisni priručnik. | |
| 4. | Izvadite glavni osigurač. Pogledajte servisni priručnik. | |
| UPOZORENJE Tijekom servisiranja sustava goriva, nemojte pušiti niti dopustiti pojavu otvorenog plamena ili iskrenja u blizini goriva. Benzin je iznimno zapaljiv i vrlo eksplozivan, što može rezultirati smrću ili ozbiljnom ozljedom. (00330a) | ||
| 5. | Uklonite spremnik goriva. Pogledajte servisni priručnik. | |
| 6. | Dvostruko hlađenje: Ispraznite rashladni sustav. |
UKLONITE
NAPOMENA
Sljedeći koraci služe za kratak pregled postupka. Slijedite postupke u servisnom priručniku.
| 1. | Uklonite sklop filtra zraka. | |
| 2. | Uklonite ispušni sustav. | |
| 3. | Izvadite indukcijski modul. | |
| 4. | Odspojite veze kabela s glave cilindra. | |
| 5. | Izvadite vodove hladnjaka ulja i razvodnike iz motora. | |
| 6. | Uklonite poklopce zglobnih prekidača, prekretne poluge, poluge podizača ventila i cijevi poluga podizača ventila. | |
| 7. | Uklonite glave cilindara, cilindar, i klipove. | |
| 8. | Uklonite poklopce podizača, proturotacijske uređaje i podizače. | |
| 9. | Uklonite poklopac bregaste osovine, ploče bregaste osovine i bregastu osovinu. | |
| 10. | Uklonite unutarnji ležaj bregaste osovine. | |
| 11. | Ako već nije ugrađena spojka s 10 lamela, uklonite spojku. Pogledajte servisni priručnik. |
POSTAVLJANJE
NAPOMENA
Sljedeći koraci služe za kratak pregled postupka. Slijedite postupke u servisnom priručniku.
| 1. | Postavite spojku pomoću spojke s 10 lamela. Pogledajte upute J06246 i servisni priručnik. NAPOMENA Sigurnosna spojka s 10 lamela koje se upotrebljava u vozilima Milwaukee-eight ima dovoljan kapacitet da bi podržalo ovaj komplet u većini primjena. Opruge većeg kapaciteta ugradite samo ako dođe do proklizavanja spojke. Opruge većeg kapaciteta povećat će otpor ručice spojke. | |
| 2. | Postavite iglični ležaj bregaste osovine(5). | |
| 3. | Pogledajte sliku 3. Postavite pumpu ulja. | |
| 4. | U motor ugradite bregasto vratilo. | |
| 5. | Sastavite ploču bregastog vratila i pogon bregastog vratila. | |
| 6. | Provjerite da je tempiranje bregaste osovine na koljenasto vratilo ispravno. | |
| 7. | Postavite podizače (isporučene s kompletom), proturotacijski uređaj, brtve poklopca podizača (isporučene s kompletom) i poklopce podizača. | |
| 8. | Postavite klipove i cilindre isporučene s kompletom. Slijedite upute isporučene s kompletom klipova i cilindra. | |
| 9. | Postavite glave cilindara pomoću novih matica prirubnica isporučenih s kompletom. Slijedite upute isporučene s kompletom glave cilindra. NAPOMENA Za ovaj se komplet upotrebljava posebni niz zateznog momenta glave. | |
| 10. | Postavite cijevi poluga podizača ventila i poluge podizača ventila pomoću O-prstena isporučenih s kompletom. | |
| 11. | Dok je klip otprilike na položaju Donja mrtva točka (BDC) u radnom hodu, postavite klackalice. | |
| 12. | Pritežite vijke naizmjence kako biste ravnomjerno spustili vratilo zglobnog prekidača. | |
| 13. | Postavite poklopce zglobnih prekidača. | |
| 14. | Provjerite da je tempiranje bregaste osovine na koljenasto vratilo ispravno. | |
| 15. | Postavite poklopac bregastog vratila i novu brtvu isporučenu s kompletom. | |
| 16. | Pripremite indukcijski modul isporučen s kompletom za postavljanje. Pogledajte upute isporučene s indukcijskim modulom. | |
| 17. | Postavite visokoprotočne ventile za ubrizgavanje goriva. | |
| 18. | Postavite indukcijski modul. | |
| 19. | Postavite rashladno sredstvo/razdjelnik ulja na glave cilindara. a. Temeljito počistite sav materijal navojnog spoja s navoja vijaka i provrta s navojima. Pogledajte servisni priručnik. b. Počistite sve nečistoće s površina za spajanje. c. Postavite O-prstenove isporučene s kompletom | |
| 20. | Modeli Touring sa zračnim hlađenjem: postavite ventilatorski hladnjak ulja isporučen s kompletom. | |
| 21. | Postavite ispušni sustav. NAPOMENA
| |
| 22. | Postavite sklop filtra zraka: Pogledajte list s uputama isporučen sa zasebno kupljenim kompletom filtra zraka s visokom protokom SE. |
U CIJELOSTI
| 1. | Postavite spremnik goriva. Pogledajte servisni priručnik. | |
| 2. | Postavite glavni osigurač. Pogledajte servisni priručnik. | |
| 3. | Dvostruko hlađenje: Napunite rashladni sustav i pročistite zrak. Pogledajte servisni priručnik. | |
| 4. | Postavite sjedalo. Nakon postavljanja povucite sjedalo kako biste provjerili je li pričvršćeno. Pogledajte servisni priručnik. | |
NAPOMENA Pri postavljanju ovog pribora potrebno je ponovo kalibrirati softver računala motora (ECM). Neispravno ponovno podešavanje softvera računala motora može rezultirati ozbiljnim oštećenjem motora. (00399b) | ||
| 5. | Kalibrirajte Elektronički kontrolni modul (ECM) s ispravnom kalibracijom za konfiguraciju. Više informacija potražite kod dobavljača. | |
| 6. | Pustite motor da radi dok ne postigne normalnu radnu temperaturu. Ponovite nekoliko puta da provjerite radi li ispravno. | |
| 7. | Pogledajte odjeljak PRAVILA ZA VOŽNJU TIJEKOM RAZRAĐIVANJA u korisničkom priručniku. |
