ZESTAW SCREAMIN EAGLE MILWAUKEE-EIGHT 128/131 STAGE IV
J066832025-07-31
INFORMACJE OGÓLNE
Tabela 1. Informacje ogólne
Zestawy | Sugerowane narzędzia | Poziom umiejętności(1) |
|---|---|---|
92500077, 92500078, 92500079, 92500080, 92500081, 92500082, 92500094, 92500095 | Okulary ochronne, klucz dynamometryczny |  |
(1) Do montażu wymagane są specjalne narzędzia lub techniki
ZAWARTOŚĆ ZESTAWU
UWAGA
Przed rozpoczęciem montażu lub demontowaniem części pojazdu sprawdź, czy w zestawie są wszystkie części.
Rysunek 1. Zawartość zestawu: Część górna: Elementy Screamin' Eagle Milwaukee-Eight™ Stage IV
Tabela 2. Zawartość zestawu: Część górna: Zestaw elementów Screamin' Eagle Milwaukee-Eight™ Stage IV
 | Przed rozpoczęciem montażu lub demontażu części pojazdu sprawdź, czy w zestawie są wszystkie części. | ||||
|---|---|---|---|---|---|
Pozycja | Ilość | Opis | Nr kat. | Uwagi | |
 | 1 | 1 | Zestaw tłokowy, 128 | 21900101 | Zawiera Isheet J06687 |
| 2 | 1 | Zestaw tłokowy, 131 | 21900099 | Zawiera Isheet J06687 |
| 3 | 4 | O-ring, kolektor płynu chłodzącego | 11900090 | |
| 4 | 2 | Uszczelka wydechu | Nr kat. 65324-83-B | |
| 5 | 4 | Nakrętka kołnierzowa | 10200303 | |
| 6 | 1 | Zestaw głowicy cylindra, chłodzony powietrzem (czarny HOG) | 16500750 | Zawiera Isheet 94100117 |
| 7 | 1 | Zestaw głowicy cylindrów, chłodzenie powietrzem (czarny granit) | 16500749 | Zawiera Isheet 94100117 |
| 8 | 1 | Zestaw głowicy cylindrów, podwójne chłodzenie (HOG) | 16500748 | Zawiera Isheet 94100117 |
| 9 | 1 | Zestaw głowicy cylindrów, podwójne chłodzenie (czarny granit) | 16500747 | Zawiera Isheet 94100117 |
| 10 | 1 | Zestaw głowicy (czarny HOG) | 16800210 | Zawiera Isheet J06682 |
| 11 | 1 | Zestaw cylindrów (czarny granit) | 16800212 | Zawiera Isheet J06682 |
Rysunek 2. Zawartość zestawu: Układ rozrządu: Elementy Screamin' Eagle Milwaukee-Eight™ Stage IV
Tabela 3. Zawartość zestawu: Układ rozrządu: Elementy Screamin' Eagle Milwaukee-Eight™ Stage IV
| Pozycja | Ilość | Opis | Nr kat. | Uwagi |
|---|---|---|---|---|---|
| 1 | 4 | O-ring | 11293 | |
| 2 | 4 | O-ring | 11132A | |
| 3 | 4 | O-ring | 11145A | |
| 4 | 2 | Uszczelka, osłona podnośnika | 25700362A | |
| 5 | 1 | Zestaw z podnośnikiem, wysoka sprawność | 18572-13 | |
| 6 | 2 | Uszczelka dolna osłona wahacza | 25700425A | |
| 7 | 2 | Uszczelka o-ring, odpowietrznik | 11900116 | |
| 8 | 2 | Uszczelka, górna osłona wahacza | 25700372B |

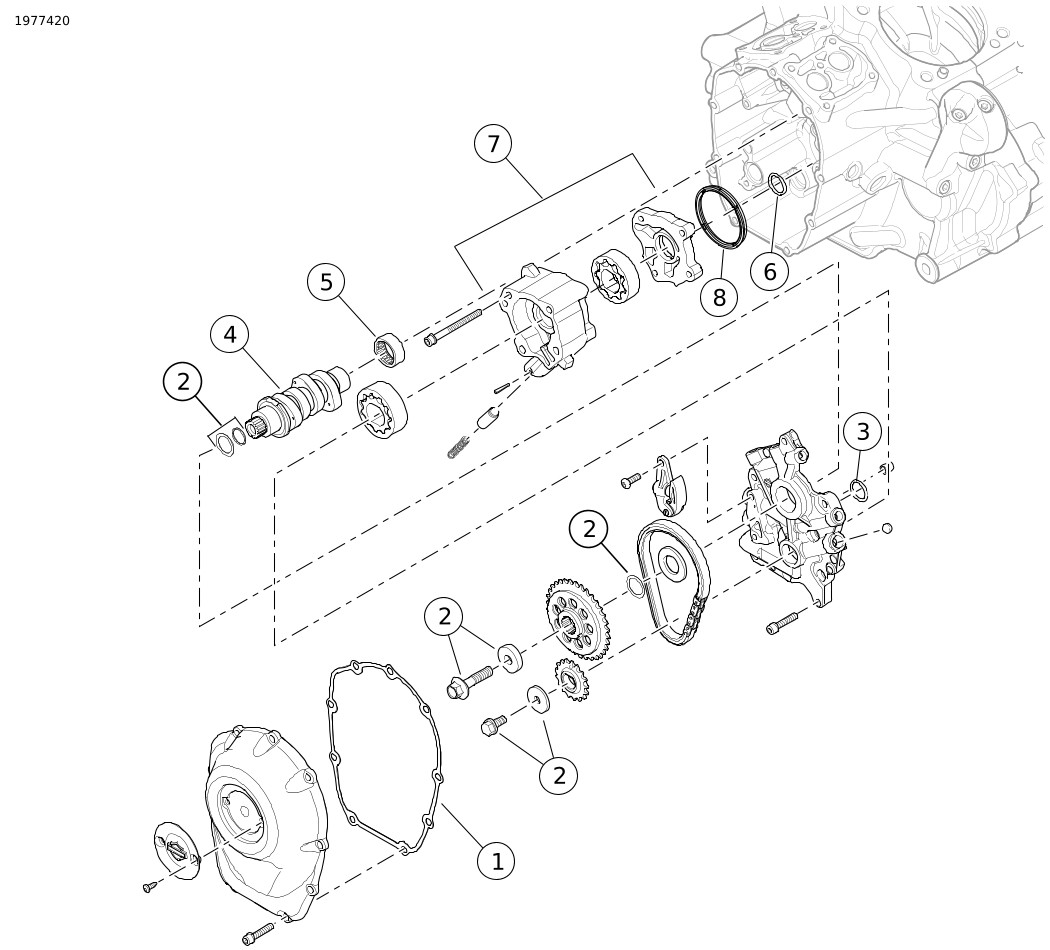

Rysunek 3. Zawartość zestawu: Komora krzywek: Elementy Screamin' Eagle Milwaukee-Eight™ Stage 4
Tabela 4. Zawartość zestawu: Komora krzywek: Elementy Screamin' Eagle Milwaukee-Eight™ Stage IV
| Pozycja | Ilość | Opis | Nr kat. | Uwagi |
|---|---|---|---|---|---|
| 1 | 1 | Uszczelka, osłona krzywki | 25700370A | |
| 2 | 1 | Zestaw mocowania zębatki napędowej wałka rozrządu | 91800088 | Kupowane osobno |
| 3 | 1 | Pierścień O-ring, między krzywką płaską a pompą oleju | 11900103 | |
| 4 | 1 | Wałek rozrządu, SE8-517 | 25400353 | |
| 5 | 1 | Łożysko wałka rozrządu | 9298B | |
| 6 | 1 | Pierścień O-ring, pompa oleju do skrzyni korbowej | 11293 | |
| 7 | 1 | Pompa olejowa | 62400247 lub 62400248 | Jeśli potrzeba, kupowane oddzielnie |
| 8 | 1 | Uszczelka | 62400205 | Jeśli potrzeba, kupowane oddzielnie |
Elementy zawarte, ale nie pokazane | |||||
| 1 | Zestaw korpusu przepustnicy Screamin’ Eagle 64 mm | 27200040 | Zawiera Isheet J06346 | |
| 1 | Zestaw wtryskowy Screamin’ Eagle high flow | 27400040 | ||
| 1 | Kolektor wydechowy | 65600177 | Zawarte w zestawie: 92500077, 92500078, 92500079, 92500080, 92500081, 92500092 | |
| 1 | Zestaw chłodnicy oleju wspomaganej wentylatorem | 62700204 | Zawarte w zestawie: 92500078, 92500079, 92500082 | |
| 1 | Etykieta informacyjna produktu | Nie jest sprzedawany jako oddzielna część zamienna | ||
| 1 | Pokrywa rozrządu | 25600117 | ||
| 1 | Wkładka 128 Stage IV | 25600127 | ||
| 1 | Wkładka 131 Stage IV | 25600129 | ||
INFORMACJE OGÓLNE
Instrukcja obsługi jest również dostępna w wersji elektronicznej. Jeśli chcesz sprawdzić, czy korzystasz z najnowszej dostępnej wersji, wykonaj jedną z następujących czynności:
- Przejdź do h-d.com/isheets.
- Zeskanuj kod QR znajdujący się w lewym górnym rogu instrukcji obsługi
UWAGA
Niniejszej konstrukcji może towarzyszyć uzupełniający film , ułatwiający instalatorowi zrozumienie pewnej części montażu. Łącze do filmu znajduje się na końcu instrukcji.
Modele
Informacje na temat osprzętu modelu można znaleźć w Części i akcesoria (P&A) katalogu detalicznym lub w dziale poświęconym częściom i akcesoriom www.harley-davidson.pl .
Skontaktuj się z centrum obsługi klientów Harley-Davidson pod numerem 1-800-258-2464 (tylko USA) lub 1-414-343-4056.
Wymagania dotyczące montażu
OSTRZEŻENIEOd prawidłowego zamontowania części z tego zestawu zależy bezpieczeństwo kierującego i pasażera. Wykonaj odpowiednie procedury z instrukcji serwisowej. Osoby niebędące w stanie przeprowadzić tej procedury lub niedysponujące odpowiednimi narzędziami powinny zlecić wykonanie montażu dealerowi firmy Harley-Davidson. Niewłaściwy montaż części z tego zestawu może być przyczyną śmierci lub poważnych obrażeń ciała. (00333b)
- Modele 2017-2018 z silnikiem 107: wymagany jest osobny zakup zestawu płytek sprzęgła Screamin Eagle High Capacity (nr części 37000258).
- Modele 2017-2019: wymagany jest odrębny zakup zestawu zespołu pompy olejowej (nr kat.r 62400247-chłodzenie olejem lub nr kat. 62400248-chłodzenie Twin Cooled).
- Modele FXFB/S 2018 i nowsze: oddzielny zakup układu wydechowego High Flow (nr kat. 64900828 lub 64900829).
- Oddzielny zakup zestawu filtra powietrza Screamin Eagle High Flow.
- Wymagany jest oddzielny zakup zestawu retencji napędu rozrządu (nr części 91800088).
- Wymagany jest oddzielny zakup zestawu elementów dystansowych krzywek (nr katalogowy 25928-06).
- Zestaw wymaga ponownej kalibracji ECM. Skontaktuj się z dilerem firmy Harley-Davidson.
Te pozycje są dostępne u najbliższego dealera Harley-Davidson.
UWAGA
Ta karta instrukcji dotyczy informacji pochodzących z instrukcji serwisowej. Do montażu tego zestawu potrzebna jest instrukcja serwisowa przeznaczona do określonego roku/modelu motocykla, która jest dostępna:
- u dealera Harley-Davidson.
- w portalu informacji serwisowych H-D, do którego dostęp oparty jest na subskrypcji i który dostępny dla większości modeli z 2001 roku i nowszych. Aby uzyskać więcej informacji, zobacz Często zadawane pytania dotyczące subskrypcji .
PRZYGOTOWANIE
| 1. | Ustaw motocykl pionowo. Zob. instrukcja serwisowa. | |
| 2. | Dezaktywuj układ alarmowy. Zob. instrukcja serwisowa. | |
| 3. | Zdejmij siodło. Zob. instrukcja serwisowa. | |
| 4. | Wyjmij bezpiecznik główny. Zob. instrukcja serwisowa. | |
| OSTRZEŻENIE Podczas serwisowania układu paliwowego nie wolno palić tytoniu ani dopuścić do obecności otwartego ognia lub iskrzenia. Benzyna jest niezwykle łatwopalna i wybuchowa, a te właściwości mogą być przyczyną śmierci lub poważnych obrażeń. (00330a) | ||
| 5. | Zdemontuj zbiornik paliwa. Zob. instrukcja serwisowa. | |
| 6. | Modele z chłodzeniem podwójnym: Usuń płyn chłodzący. |
USUŃ
UWAGA
Następujące kroki są udostępniane jako elementy procesy konspektu. Postępuj zgodnie z procedurami opisanymi w instrukcji serwisowej.
| 1. | Wymontuj zespół filtra powietrza. | |
| 2. | Wymontuj układ wydechowy. | |
| 3. | Zdemontuj moduł zapłonowy. | |
| 4. | Odłącz złącza wiązki przewodów z głowicy cylindrów. | |
| 5. | Odłącz od silnika przewody oleju chłodzącego i kolektory z silnika. | |
| 6. | Wymontuj osłony dźwigienek zaworowych, dźwigienki zaworowe, popychacze oraz osłony popychaczy zaworów. | |
| 7. | Wymontuj głowice cylindrów, cylinder i tłoki. | |
| 8. | Wymontuj pokrywy podnośnika, urządzenia blokujące obrót oraz podnośniki. | |
| 9. | Wymontuj osłonę wałka rozrządu, krzywkę płaską i wałek rozrządu. | |
| 10. | Wymontuj łożyska wewnętrzne wałka rozrządu. | |
| 11. | Jeśli w pojeździe nie jest zamontowane sprzęgło 10-tarczowe, zdemontuj obecnie zainstalowane. Zob. instrukcja serwisowa. |
ZAMONTUJ
UWAGA
Następujące kroki są udostępniane jako elementy procesy konspektu. Postępuj zgodnie z procedurami opisanymi w instrukcji serwisowej.
| 1. | Zamontuj sprzęgło 10-płytkowe. Sprawdź kartę instrukcji -J06246 i instrukcję serwisową. UWAGA 10-tarczowe wspomagane sprzęgło poślizgowe stosowane w pojazdach Milwaukee-Eight ma wystarczającą pojemność do obsługi tego zestawu w większości zastosowań. Sprężyny o większej pojemności należy instalować tylko w przypadku poślizgu sprzęgła. Sprężyny o większej pojemności zwiększą siłę dźwigni sprzęgła. | |
| 2. | Zamocuj łożysko igiełkowe wałka rozrządu (5). | |
| 3. | Zobacz rysunek 3. Zamontuj pompę oleju. | |
| 4. | Zamontuj wałek rozrządu w silniku. | |
| 5. | Zamontuj płytkę krzywki i napęd wałka rozrządu. | |
| 6. | Upewnij się, że znaczniki rozrządu na wale rozrządu i wale korbowym są poprawnie wyrównane. | |
| 7. | Zainstaluj popychacze (dostarczone w zestawie), zabezpieczenie przeciwobrotowe, uszczelki pokrywy popychaczy (dostarczone w zestawie) i pokrywy popychaczy. | |
| 8. | Zamontuj tłoki i cylindry dostarczone w zestawie. Postępuj zgodnie z instrukcjami w zakresie zestawu tłoka i cylindra. | |
| 9. | Zamocuj głowice cylindrów za pomocą nowych nakrętek kołnierzowych dołączonych do zestawu. Postępuj zgodnie z instrukcjami dołączonymi do zestaw głowicą cylindrów. UWAGA Ten zestaw wykorzystuje specjalną sekwencję momentu obrotowego głowicy. | |
| 10. | Zmocuj osłony popychaczy i popychacze z pierścieniami O-ring dostarczonymi w zestawie. | |
| 11. | Przy położeniu tłoka w cylindrze w przybliżeniu w Dolne martwe położenie (BDC) zamontuj dźwignie zaworów. | |
| 12. | Naprzemiennie dokręcaj wkręty, aby równomiernie dociągać popychacz dźwigniowy. | |
| 13. | Zamontuj osłony wahaczy. | |
| 14. | Upewnij się, że znaczniki rozrządu na wale rozrządu i wale korbowym są poprawnie wyrównane. | |
| 15. | Zamontuj osłonę krzywki i nową uszczelkę dostarczoną w zestawie. | |
| 16. | Przygotuj moduł zapłonowy wchodzący w skład zestawu do montażu. Zobacz instrukcje dołączone do modułu zapłonowego. | |
| 17. | Zamontuj wtryskiwacze o zwiększonej przepustowości. | |
| 18. | Zamontuj moduł zapłonowy. | |
| 19. | Montaż kolektor cieczy chłodzącej/oleju na głowicy cylindrów. a. Dokładnie usuń cały klej do gwintów z gwintów wkrętów i otworów gwintowanych. Zob. instrukcja serwisowa. b. Usuń wszelkie zanieczyszczenia z powierzchni styku. c. Zamontuj pierścienie o-ring dostarczone w zestawie | |
| 20. | Modele Touring chłodzone powietrzem: Zainstaluj dołączoną do zestawu chłodnicę oleju wspomaganą wentylatorem. | |
| 21. | Zainstaluj układ wydechowy. UWAGA
| |
| 22. | Zainstaluj zestaw filtra powietrza. Sprawdź instrukcję dołączoną do osobno zakupionego zestawu filtra powietrza SE high flow. |
UKOŃCZONO
| 1. | Zamontuj zbiornik paliwa. Zob. instrukcja serwisowa. | |
| 2. | Załóż bezpiecznik główny. Zob. instrukcja serwisowa. | |
| 3. | Modele z chłodzeniem podwójnym: Uzupełnij płyn chłodzący i odpowietrz układ. Zob. instrukcja serwisowa. | |
| 4. | Zamontuj siodło. Po zamontowaniu siodła pociągnij je ku górze, aby upewnić się, że jest ono odpowiednio zamocowane. Zob. instrukcja serwisowa. | |
POWIADOMIENIE W przypadku zamontowania tego zestawu należy przeprowadzić ponowną kalibrację modułu ECM. Nieskalibrowanie modułu ECM może spowodować poważne uszkodzenia silnika. (00399b) | ||
| 5. | Skalibruj Elektroniczny moduł sterujący (ECM) z odpowiednią kalibracją do konfiguracji. Szczegółowych informacji udziela dealer. | |
| 6. | Zostaw motocykl na chodzie, aż silnik osiągnie normalną temperaturę roboczą. Powtórz kilka razy, aby sprawdzić prawidłowe działanie. | |
| 7. | Sprawdź ZASADY DOCIERANIA w instrukcji obsługi. |
