SÆT MED SCREAMIN EAGLE MILWAUKEE-EIGHT 128/131 STAGE IV

J066832025-07-31

GENEREL INFORMATION

Tabel 1. Generelle oplysninger

Sæt	Foreslåede værktøjer	Færdighedsniveau⁽¹⁾
92500077, 92500078, 92500079, 92500080, 92500081, 92500082, 92500094, 92500095	Sikkerhedsbriller, momentskruenøgle

(1) Specialværktøjer og teknikker påkrævet til installation

SÆTTETS INDHOLD

BEMÆRK

Kontrollér, at alt indholdet findes i sættet, før du installerer eller fjerner elementer fra køretøjet.

Figur 1. Sættets indhold: Topstykke: Eagle Milwaukee-Eight™ Stage IV komponenter

Tabel 2. Sættets indhold: Topstykke: Screamin' Eagle Milwaukee-Eight™ Stage IV komponentsæt

Kontrollér, at alle dele er i sættet, inden du monterer eller afmonterer elementer fra køretøjet.
Punkt	Antal	Beskrivelse	Delnr.	Noter
1	1	Stempelsæt, 128	21900101	Indeholder instruktionsark J06687
2	1	Stempelsæt, 131	21900099	Indeholder instruktionsark J06687
3	4	O-ring, kølervæskemanifold	11900090
4	2	Udstødningspakning	65324-83-B
5	4	Flangemøtrik	10200303
6	1	Cylinderhovedsæt, luftkølet (HOG sort)	16500750	Indeholder instruktionsark 94100117
7	1	Cylinderhovedsæt, luftkølet (sort granit)	16500749	Indeholder instruktionsark 94100117
8	1	Cylinderhovedsæt, dobbeltkølet (HOG sort)	16500748	Indeholder instruktionsark 94100117
9	1	Cylinderhovedsæt, dobbeltkølet (sort granit)	16500747	Indeholder instruktionsark 94100117
10	1	Cylindersæt (HOG sort)	16800210	Indeholder instruktionsark J06682
11	1	Cylindersæt (sort granit)	16800212	Indeholder instruktionsark J06682

Figur 2. Sættets indhold: Ventildrev: Eagle Milwaukee-Eight™ Stage IV komponenter

Tabel 3. Sættets indhold: Ventildrev: Eagle Milwaukee-Eight™ Stage IV komponenter

Punkt	Antal	Beskrivelse	Delnr.
1	4	O-ring	11293
2	4	O-ring	11132A
3	4	O-ring	11145A
4	2	Pakning, liftelåg	25700362A
5	1	Liftesæt, høj kapacitet	18572-13
6	2	Pakning, nedre vippelåg	25700425A
7	2	O-ring, ånderør	11900116
8	2	Pakning, øvre vippelåg	25700372B

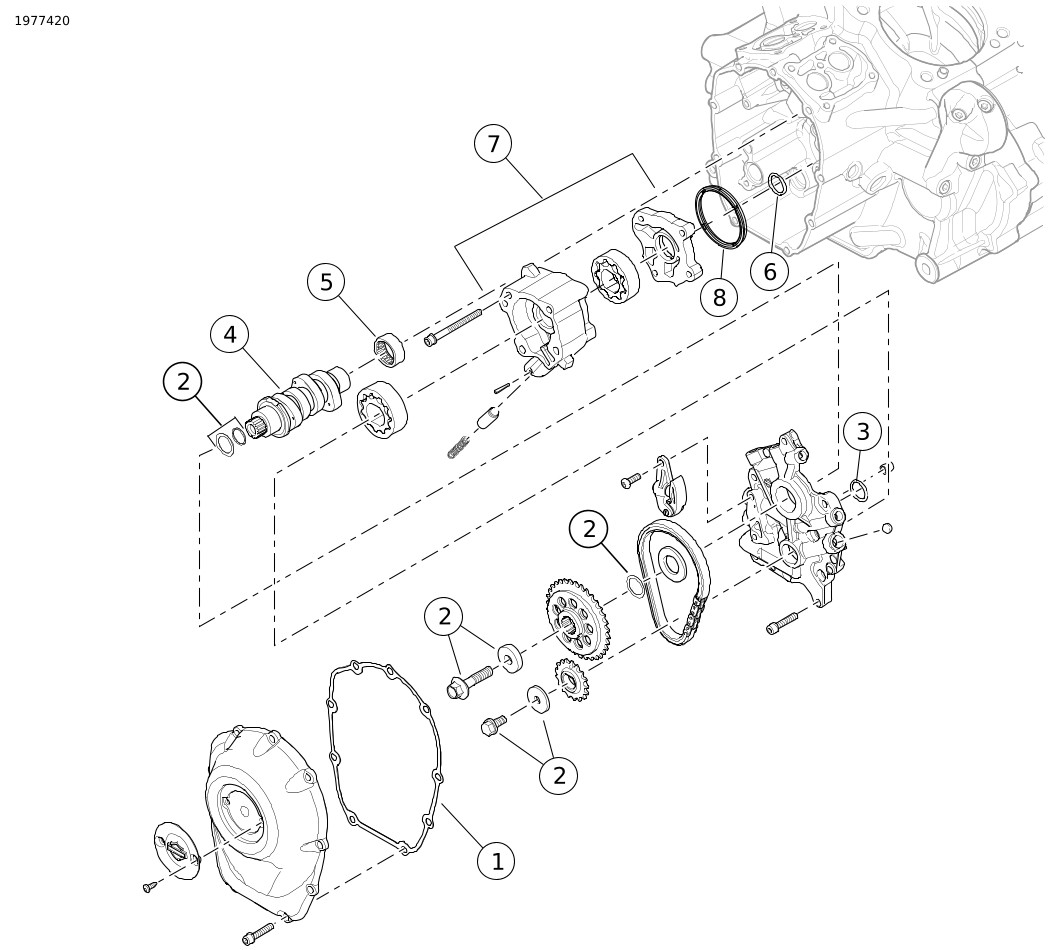

Figur 3. Sættets indhold: Forspændingsknastrum: Screamin' Eagle Milwaukee-Eight™ Stage 4 Komponenter

Tabel 4. Sættets indhold: Forspændingsknastrum: Eagle Milwaukee-Eight™ Stage IV komponenter

	Punkt	Antal	Beskrivelse	Delnr.	Noter
	1	1	Pakning, knastakseldæksel	25700370A
	2	1	Sæt til fastholdelse af knastakseldrevs kædehjul	91800088	Købes separat
	3	1	O-ring, knastskive til oliepumpe	11900103
	4	1	Knastaksel, SE8-517	25400353
	5	1	knastleje	9298B
	6	1	O-ring, oliepumpe til krumtaphus	11293
	7	1	Oliepumpe	62400247 eller 62400248	Købt separat, hvis det er nødvendigt
	8	1	Pakning	62400205	Købt separat, hvis det er nødvendigt
Dele inkluderet, men ikke vist
		1	Screamin' Eagle 64mm gashåndtagssæt	27200040	Indeholder instruktionsark J06346
		1	Screamin' Eagle high flow injektionssæt	27400040
		1	Udstødningshoved	65600177	Medfølger i sæt: 92500077, 92500078, 92500079, 92500080, 92500081, 92500092
		1	Ventileret oliekølersæt	62700204	Medfølger i sæt: 92500078, 92500079, 92500082
		1	Produktinformationsmærkat	Sælges ikke separat
		1	Timerdæksel	25600117
		1	128 Stage IV-indsats	25600127
		1	131 Stage IV-indsats	25600129

GENERELT

Instruktionsark er også tilgængeligt elektronisk. Benyt en af følgende fremgangsmåder for at kontrollere, at du bruger den nyeste tilgængelige version:

Gå til h-d.com/isheets
Scan QR-kode i øverste venstre hjørne af instruktionsarket

BEMÆRK

Dette instruktionsark kan have en supplerende video, der hjælper installatøren med at afklare en bestemt del af samlingen. En linket video ville være placeret i slutningen af dette instruktionsark.

Modeller

Find oplysninger om, hvilke modeller delen passer til, i Reservedele og tilbehør (P&A) detailkataloget eller afsnittet "Parts and Accessories" (Reservedele og tilbehør) i www.harley-davidson.com .

Kontakt Harley-Davidson Customer Support Center på 1-800-258-2464 (kun USA) eller 1-414-343-4056.

Installationskrav

ADVARSEL

Førerens og passagerens sikkerhed afhænger af, at dette sæt monteres korrekt. Brug de relevante procedurer i servicehåndbogen. Hvis du ikke magter proceduren eller ikke har de korrekte værktøjer, skal du få en Harley-Davidson forhandler til at udføre monteringen. Forkert montering af sættet kan resultere i dødsfald eller alvorlig personskade. (00333b)

Disse dele kan fås hos din lokale Harley-Davidson forhandler.

2017-2018 modeller med 107-motor: Separat køb af sæt med Screamin' Eagle High Capacity koblingsplader (del nr. 37000258) er påkrævet.
2017-2019 modeller: Separat køb af monteringssæt med oliepumpe (del nr. 62400247-oliekølet) eller (del nr. 62400248-Twin-kølet) er nødvendigt.
2018 og senere FXFB/S modeller: Separat køb af High Flow-udstødning (del nr. 64900828 eller 64900829).
Separat køb af sæt med Screamin' Eagle High Flow-luftrenser.
Separat køb af cam-akseldrevets fastholdelsessæt (delnr. 91800088) er påkrævet.
Separat køb af sæt med knastafstandsstykke (del nr. 25928-06) er nødvendigt.
Sæt kræver ECM-rekalibrering. Kontakt en Harley-Davidson forhandler.

BEMÆRK

Dette instruktionsark henviser til oplysninger i servicehåndbogen. En servicehåndbog til den pågældende motorcykelmodel og årgang er nødvendig for at udføre denne installation. Den fås hos:

En Harley-Davidson forhandler.
H-D Service-informationsportal er en abonnementsbaseret adgang, der er tilgængelig for de fleste 2001 og nyere modeller. For flere oplysninger se under Ofte stillede spørgsmål om abonnementer .

KLARGØR

1.	Placer motorcyklen i opretstående stilling. Se servicehåndbogen.
2.	Frakobling af sikkerhedssystem. Se servicehåndbogen.
3.	Fjern sadlen. Se servicehåndbogen.
4.	Fjern hovedsikringen. Se servicehåndbogen.
	ADVARSEL Når der udføres service på brændstofsystemet, er rygning, åben ild og gnister i nærheden forbudt. Benzin er yderst brandfarlig og højeksplosiv, hvilket kan resultere i dødsfald eller alvorlige personskader. (00330a)
5.	Afmonter brændstoftanken. Se servicehåndbogen.
6.	Twin-Cooled: Aftap kølesystem.

AFMONTER

BEMÆRK

De følgende trin giver et overblik over processen. Følg procedurerne i servicehåndbogen.

1.	Afmonter luftrenserenheden.
2.	Fjern udstødningssystem.
3.	Afmonter induktionsmodul.
4.	Afbryd ledningsnettets forbindelser fra cylinderhovedet.
5.	Afmonter oliekølervæskerør og grenrør fra motoren.
6.	Fjern vippelåg, vippearme, stempler og stempelrør.
7.	Fjern cylinderhoveder, cylinder og stempler.
8.	Fjern liftelåg, antirotationsenheder og lifte.
9.	Fjern knastakseldæksel, knastskive og knastaksel.
10.	Fjern det indre knastleje.
11.	Afmonter koblingen, medmindre der allerede er monteret en 10-plade kobling. Se servicehåndbogen.

MONTERING

BEMÆRK

De følgende trin giver et overblik over processen. Følg procedurerne i servicehåndbogen.

1.	Monter kobling med 10-plade-kobling. Se instruktionsbladet J06246 og servicehåndbogen. BEMÆRK 10-plade assist og glidekobling brugt i Milwaukee-eight køretøjer har i de fleste tilfælde tilstrækkelig kapacitet til at understøtte dette sæt. Monter kun fjedre med højere kapacitet, hvis koblingsglidning opstår. Fjedre med højere kapacitet gør koblingsgrebet strammere.
2.	Monter knastakslens nåleleje (5).
3.	Se Figur 3. Monter oliepumpen.
4.	Monter knastaksel i motoren.
5.	Saml knastakselplade og knastakselskive.
6.	Kontroller, at indstillingsmærkerne mellem knastakslen og krumtapakslen er rettet rigtigt ind.
7.	Monter lifte (fra sættet), antirotationsenhed, pakninger til liftelåg (fra sættet) og liftelåg.
8.	Monter stempler og cylindre fra sættet. Følg instruktionerne, der følger med stempel- og cylindersættet.
9.	Monter cylinderhoveder med nye flangemøtrikker, der følger med sættet. Følg instruktionerne, der følger med cylinderhovedsættet. BEMÆRK Dette sæt bruger en særlig hovedmomentsekvens.
10.	Monter stempelrør og stempler med O-ringe, der følger med sættet.
11.	Med stemplet ved ca. Nederste dødpunkt (Bottom Dead Center) (BDC) på arbejdsslag monteres vippearmene.
12.	Spænd skiftevis skruerne for at trække vippearmsakslen lige ned.
13.	Monter vippelåg.
14.	Kontroller, at indstillingsmærkerne mellem knastakslen og krumtapakslen er rettet rigtigt ind.
15.	Monter knastakseldæksel og den nye pakning, der følger med sættet.
16.	Klargør induktionsmodulet fra sættet til montering. Se vejledningen, der følger med induktionsmodulet.
17.	Monter brændstofindsprøjtningsdyser med højt flow.
18.	Monter induktionsmodulet.
19.	Monter kølevæske-/oliemanifold på cylinderhovederne. a. Rengør grundigt ALT gevindlåsemateriale fra skruernes gevind og de gevindskårne huller. Se servicehåndbogen. b. Rengør alt snavs fra pasflader. c. Brug O-ringene fra sættet
20.	Luftkølede Touring-modeller: Monter ventileret oliekøler, der er inkluderet i sættet.
21.	Monter udstødningssystemet. BEMÆRK Touring-modeller kræver brug af udstødningshoved leveret i sæt eller Screamin' Eagle High-flow udstødningssystem med Street Cannon lyddæmpere. FXDR-modeller kræver separat køb af udstødningshoved (65600300).
22.	Monter luftrenserenheden. Se instruktionsarket, der følger med det separat købte SE-luftrensningssæt med høj gennemstrømning.

UDFØRT

1.	Monter brændstoftanken. Se servicehåndbogen.
2.	Monter hovedsikringen. Se servicehåndbogen.
3.	Twin-Cooled: Fyld kølesystemet og udluft. Se servicehåndbogen.
4.	Monter sadlen. Når sadlen er monteret, skal du trække op i den for at kontrollere, at den sidder korrekt. Se servicehåndbogen.
	BEMÆRKNING Du skal efterkalibrere ECM, når du monterer dette sæt. Hvis du ikke efterkalibrerer ECM på korrekt vis, kan det resultere i alvorlige motorskader. (00399b)
5.	Kalibrer Elektronisk kontrolmodul (ECM) med korrekt kalibrering til konfiguration. Kontakt forhandleren for yderligere oplysninger.
6.	Lad motoren køre, indtil olien har normal driftstemperatur. Gentag det flere gange for at bekræfte korrekt funktion.
7.	Se instruktionsbogen for REGLER FOR TILKØRSEL.
