SCREAMIN EAGLE MILWAUKEE-EIGHT 128/131 STEG IV SATS
J066832025-07-31
ALLMÄN INFORMATION
Tabell 1. Allmän information
Satser
Föreslagna verktyg
Kompetensnivå(1)
92500077, 92500078, 92500079, 92500080, 92500081, 92500082, 92500094, 92500095
Skyddsglasögon, momentnyckel
(1) Särskilda verktyg eller metoder som krävs för installation
SATSINNEHÅLL
ANMÄRKNING
Kontrollera allt innehåll finns i satsen innan du installerar eller avlägsnar artiklar från fordonet.
Figur 1. Satsen innehåller: Övre ände: Screamin' Eagle Milwaukee-Eight™ Stage IV-komponenter
Tabell 2. Satsen innehåller: Övre ände: Screamin' Eagle Milwaukee-Eight™ Stage IV-komponentkit
Kontrollera att allt innehåll finns i satsen innan du installerar eller avlägsnar artiklar från fordonet.
Komponent
Antal
Beskrivning
Art.nr
Anteckningar
1
1
Kolvsats, 128
21900101
Inkluderar Isheet J06687
2
1
Kolvsats, 131
21900099
Inkluderar Isheet J06687
3
4
O-ring, kylvätskegrenrör
11900090
4
2
Avgaspackning
65324-83-B
5
4
Flänsmutter
10200303
6
1
Topplockssats, luftkyld (HOG Black)
16500750
Inkluderar Isheet 94100117
7
1
Topplockssats, luftkyld (svart granit)
16500749
Inkluderar Isheet 94100117
8
1
Topplockssats, dubbelkyld (HOG svart)
16500748
Inkluderar Isheet 94100117
9
1
Topplockssats, dubbelkyld (svart granit)
16500747
Inkluderar Isheet 94100117
10
1
Cylindersats (HOG Black)
16800210
Inkluderar Isheet J06682
11
1
Cylindersats (svart granit)
16800212
Inkluderar Isheet J06682
Figur 2. Satsen innehåller: Ventilstyrning: Screamin' Eagle Milwaukee-Eight™ Stage IV-komponenter
Tabell 3. Satsen innehåller: Ventilstyrning: Screamin' Eagle Milwaukee-Eight™ Stage IV-komponenter
Komponent
Antal
Beskrivning
Art.nr
Anteckningar
1
4
O-ring
11293
2
4
O-ring
11132A
3
4
O-ring
11145A
4
2
Packning, lyftarkåpa
25700362A
5
1
Lyftarsats, hög kapacitet
18572-13
6
2
Packning, nedre vipparmskåpa
25700425A
7
2
O-ring, ventilation
11900116
8
2
Packning, övre vipparmskåpa
25700372B

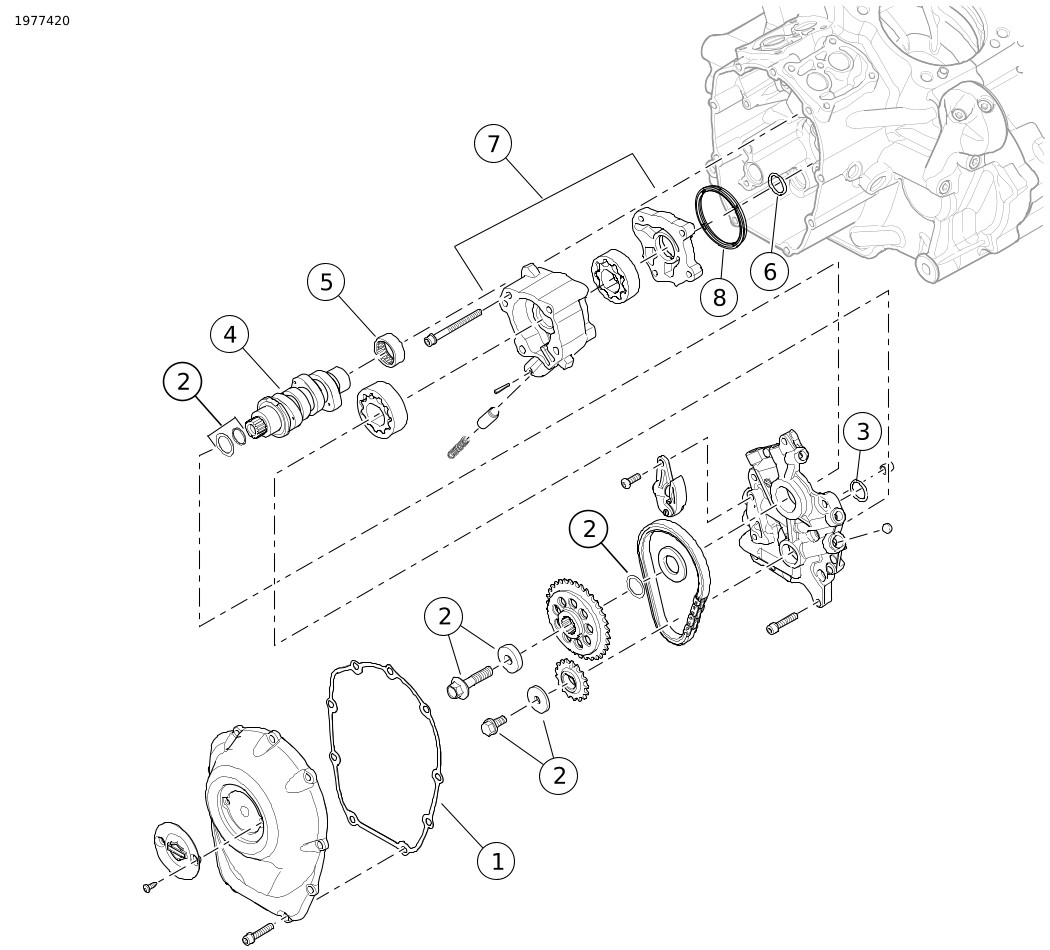

Figur 3. Satsen innehåller: Kamutrymme: Screamin' Eagle Milwaukee-Eight™ Stage 4-komponenter
Tabell 4. Satsen innehåller: Kamutrymme: Screamin' Eagle Milwaukee-Eight™ Stage IV-komponenter
Komponent
Antal
Beskrivning
Art.nr
Anteckningar
1
1
Packning, kamkåpa
25700370A
2
1
Kamaxeldrevets fasthållningssats
91800088
Köps separat
3
1
O-ring, kamplåt till oljepump
11900103
4
1
Kamaxel, SE8-517
25400353
5
1
kamlager
9298B
6
1
O-ring, oljepump till vevhus
11293
7
1
Oljepump
62400247 eller 62400248
Köps separat, vid behov
8
1
Tätning
62400205
Köps separat, vid behov
Artiklar som ingår men ej visas
1
Screamin' Eagle 64 mm spjällhussats
27200040
Inkluderar Isheet J06346
1
Screamin' Eagle injektionssats med högt flöde
27400040
1
Avgasgrenrör
65600177
Ingår i sats: 92500077, 92500078, 92500079, 92500080, 92500081, 92500092
1
Sats för fläktassisterad oljekylare
62700204
Ingår i sats: 92500078, 92500079, 92500082
1
Produktinformationsetikett
Säljs ej separat
1
Timer-kåpa
25600117
1
128 Stage IV insats
25600127
1
131 Stage IV insats
25600129
ALLMÄNT
Instruktionsbladet finns också tillgängligt elektroniskt. Kontrollera att du använder den senaste versionen genom att göra något av följande:
  • Gå till h-d.com/isheets
  • Skanna QR-koden i det övre vänstra hörnet av instruktionsbladet
ANMÄRKNING
Detta instruktionsblad kan ha en kompletterande video för att hjälpa installatören att klargöra en viss del av enheten. En länkad video skulle finnas i slutet av detta instruktionsblad.
Modeller
Om du vill ha information om modelltillbehör kan du läsa Reservdelar och tillbehör (P&A) återförsäljarkatalogen eller avsnittet Reservdelar och tillbehör på www.harley-davidson.com .
Kontakta Harley-Davidsons kundtjänst på +1-800-258-2464 (endast USA) eller +1-414-343-4056.
Installationskrav
VARNING
Förarens och passagerarens säkerhet är beroende av att denna sats monteras korrekt. Följ rätt tillvägagångssätt enligt verkstadshandboken. Om du inte kan utföra åtgärden eller saknar rätt verktyg låter du en Harley-Davidson-återförsäljare utföra monteringen. Om den här satsen monteras felaktigt kan det leda till dödsfall eller allvarliga personskador. (00333b)
    Dessa objekt finns tillgängliga hos närmaste Harley-Davidson-återförsäljare.
  • 2017-2018 års modeller med 107-motor: Separat köp av satsen Screamin' Eagle High Capacity Clutch Plate (artikelnummer 37000258) krävs.
  • 2017-2019 Modeller: Separat köp av Oil Pump Assembly kit (artikelnummer 62400247 oljekyld eller 62400248 tvillingkyld) krävs.
  • 2018 och senare FXFB/S modeller: Separat köp av High Flow Exhaust (artikelnummer 64900828 eller 64900829).
  • Separat köp av Screamin' Eagle High Flow Air Cleaner kit.
  • Separat köp av kit för kamdrevshållare (artikelnr 91800088) krävs.
  • Separat köp av Cam Spacer Kit (artikelnummer 25928-06) krävs.
  • Kit kräver ECM omkalibrering. Kontakta en Harley-Davidson återförsäljare.
ANMÄRKNING
Det här instruktionsbladet hänvisar till information i verkstadshandboken. Monteringen kräver en verkstadshandbok för motorcykelns modell/årgång och finns tillgänglig från:
  • En Harley-Davidson-återförsäljare.
  • H-D:s serviceinformationsportal, en prenumerationsbaserad tillgång som finns tillgänglig för de flesta modeller från 2001 och senare. Mer information finns på Vanliga frågor om prenumerationer .
FÖRBEREDELSE
1. Ställ motorcykeln upprätt. Se verkstadshandboken.
2. Inaktivera stöldskyddssystemet. Se verkstadshandboken.
3. Demontera sadeln. Se verkstadshandboken.
4. Ta bort huvudsäkringen. Se verkstadshandboken.
VARNING
När du utför service på bränslesystemet ska du inte röka eller tillåta öppen låga eller gnistor i närheten. Bensin är extremt brandfarligt och mycket explosivt, vilket kan leda till dödsfall eller allvarliga personskador. (00330a)
5. Ta bort bränsletanken. Se verkstadshandboken.
6. Vattenkyld: Töm kylsystemet.
TA BORT
ANMÄRKNING
Följande steg tillhandahålls som en översiktsprocess. Följ procedurerna i servicehandboken.
1. Ta bort luftrenarenheten.
2. Ta bort avgassystemet.
3. Ta bort induktionsmodulen.
4. Koppla loss kabelsatsens anslutningar från topplocket.
5. Ta bort ledningarna för oljekylmedel och grenrören från motorn.
6. Ta bort alla vipparmskåpor, vipparmar, stötstänger och stötstångslopp.
7. Ta bort topplock, cylinder och kolvar.
8. Ta bort lyftarhöljen, rotationshämmande enheter och lyftare.
9. Ta bort kamkåpa, kamplåt och kamaxel.
10. Ta bort det inre kamlagret.
11. Ta bort kopplingen om den inte redan är utrustad med en koppling med 10 skivor. Se verkstadshandboken.
INSTALLERA
ANMÄRKNING
Följande steg tillhandahålls som en översiktsprocess. Följ procedurerna i servicehandboken.
1. Installera kopplingen med 10 plattors koppling. Se instruktionsblad J06246 och servicehandbok.
ANMÄRKNING
Den 10-plåts hjälp- och slirkoppling som används på Milwaukee-Eight-fordon har tillräcklig kapacitet för att kunna användas med denna sats för de flesta applikationer. Kraftigare fjädrar bör enbart monteras om kopplingen slirar. Kraftigare fjädrar gör att det krävs större kraft för att trycka in kopplingshandtaget.
2. Installera kamaxelns nållager (5).
3. Se Figur 3. Montera oljepumpen
4. Montera kamaxeln i motorn.
5. Montera kamplattan och kamaxeldrivningen.
6. Kontrollera att kamaxelns och vevaxelns inställningsmärken är rätt inriktade.
7. Montera lyftarna (medföljer satsen), den rotationshämmande enheten, lyftarhöljenas packningar (medföljer satsen) och lyftarhöljena.
8. Montera kolvarna och cylindrarna som medföljer satsen. Följ anvisningarna som medföljer kolven och cylindersatsen.
9. Montera topplock med de nya flänsmuttrar som medföljer satsen. Följ anvisningarna som medföljer topplockssatsen.
ANMÄRKNING
Denna sats använder en speciell åtdragningssekvens.
10. Montera stötstångslopp och stötstänger med O-ringarna som medföljer satsen.
11. Med kolven ungefär Nedre tomt center (NTC (BDC)) vid kraftslag, installera vipparmar.
12. Dra åt skruvarna korsvis för att skjuta ner vipparmsaxeln jämnt.
13. Installera vipparmskåporna.
14. Kontrollera att kamaxelns och vevaxelns inställningsmärken är rätt inriktade.
15. Montera kamkåpan och den nya packningen som medföljer satsen.
16. Förbered induktionsmodulen som medföljer satsen för montering. Se anvisningarna som medföljer induktionsmodulen.
17. Montera bränsleinsprutare med högt flöde.
18. Montera induktionsmodulen.
19. Installera kylvätske-/oljegrenröret på topplocken.
a. Rengör noggrant ALLA gänglåsande material från skruvgängor och gängade hål. Se verkstadshandboken.
b. Rengör eventuellt skräp från anliggningsytorna.
c. Montera O-ringarna som medföljer satsen.
20. Luftkylda Touring-modeller: Montera den fläktassisterade oljekylaren som ingår i satsen.
21. Montera avgassystemet.
ANMÄRKNING
  • För Touring-modeller krävs att man använder det avgasrör som medföljer i satsen eller ett Screamin' Eagle High-Flow-avgassystem med Street Cannon-ljuddämpare.
  • För FXDR-modeller måste avgasrör (65600300) köpas separat.
22. Montera luftrenarenheten. Se instruktionsbladet som medföljer den separat köpta SE-luftrenarsatsen med högt flöde.
KLART
1. Montera bränsletanken. Se verkstadshandboken.
2. Sätt tillbaka huvudsäkringen. Se verkstadshandboken.
3. Vattenkyld: Fyll på kylvätskesystemet och avlufta. Se verkstadshandboken.
4. Montera sadeln. När sadeln har monterats dra du den uppåt för att se att den sitter ordentligt. Se verkstadshandboken.
OBS!
Du måste omkalibrera ECM när du monterar den här satsen. Om du inte omkalibrerar ECM korrekt kan det leda till allvarliga skador på motorn. (00399b)
5. Kalibrera Elektronisk styrmodul (ECM) med lämplig kalibrering för konfigurationen. Kontakta återförsäljaren för mer information.
6. Kör motorcykeln tills motorn uppnår normal arbetstemperatur. Upprepa flera gånger för att kontrollera korrekt funktion.
7. Se INKÖRNINGSREKOMMENDATIONER i instruktionsboken.
