KIT DE SCREAMIN EAGLE 128/131CI STAGE IV

J066832025-07-31

INFORMACIÓN GENERAL

Tabla 1. Información general

Kits	Herramientas sugeridas	Nivel de habilidad⁽¹⁾
92500077, 92500078, 92500079, 92500080, 92500081, 92500082, 92500094, 92500095	Gafas de seguridad, llave dinamométrica

(1) Herramientas o técnicas especiales requeridas para la instalación

CONTENIDO DEL KIT

NOTA

Verifique que todo el contenido esté presente en el kit antes de instalar o extraer los artículos del vehículo.

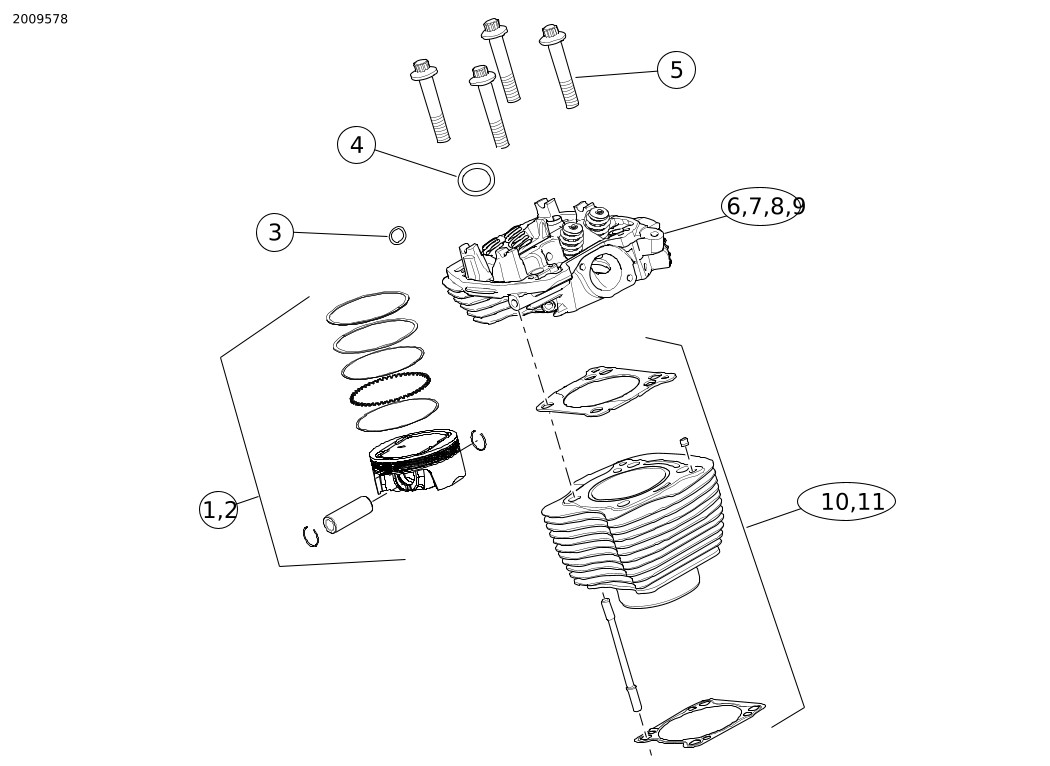

Figura 1. Contenido del kit: Extremo superior: Componentes de Screamin' Eagle 128/131CI Stage IV

Tabla 2. Contenido del kit: Extremo superior: Componentes de Screamin' Eagle 128/131CI Stage IV

Verifica que el kit tenga todos los elementos antes de instalar o quitar las piezas del vehículo.
Artículo	Cantidad	Descripción	N.º de pieza	Notes
1	1	Kit de Pistón, 128	21900101	Incluye hoja de instrucciones J06687
2	1	Kit de Pistón, 131	21900099	Incluye hoja de instrucciones J06687
3	4	O-ring, colector del refrigerante	11900090
4	2	Junta del escape	65324-83-B
5	4	Tuerca de reborde	10200303
6	1	Kit de culata de cilindro, refrigerado por aire (HOG negro)	16500750	Incluye hoja de instrucciones 94100117
7	1	Kit de culata de cilindro, refrigerado por aire (granito negro)	16500749	Incluye hoja de instrucciones 94100117
8	1	Kit de culata de cilindro, con refrigeración doble (HOG negro)	16500748	Incluye hoja de instrucciones 94100117
9	1	Kit de culata de cilindro, con refrigeración doble (granito negro)	16500747	Incluye hoja de instrucciones 94100117
10	1	Kit de cilindros (HOG negro)	16800407	Incluye hoja de instrucciones J06682
11	1	Kit de cilindros (granito negro)	16800404	Incluye hoja de instrucciones J06682

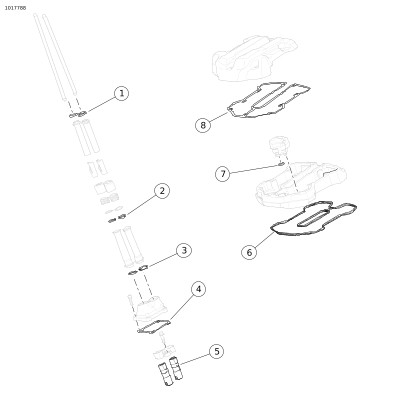

Figura 2. Contenido del kit: Tren de válvulas: Componentes de Screamin' Eagle 128/131CI Stage IV

Tabla 3. Contenido del kit: Tren de válvulas: Componentes de Screamin' Eagle 128/131CI Stage IV

Artículo	Cantidad	Descripción	N.º de pieza
1	4	O-ring	11293
2	4	O-ring	11132A
3	4	O-ring	11145A
4	2	Junta, cubierta de los buzos	25700362A
5	1	Kit de buzos, alta capacidad	18572-13
6	2	Junta, cubierta inferior de los balancines	25700425A
7	2	O-ring, respiradero	11900116
8	2	Junta, cubierta superior de los balancines	25700372B

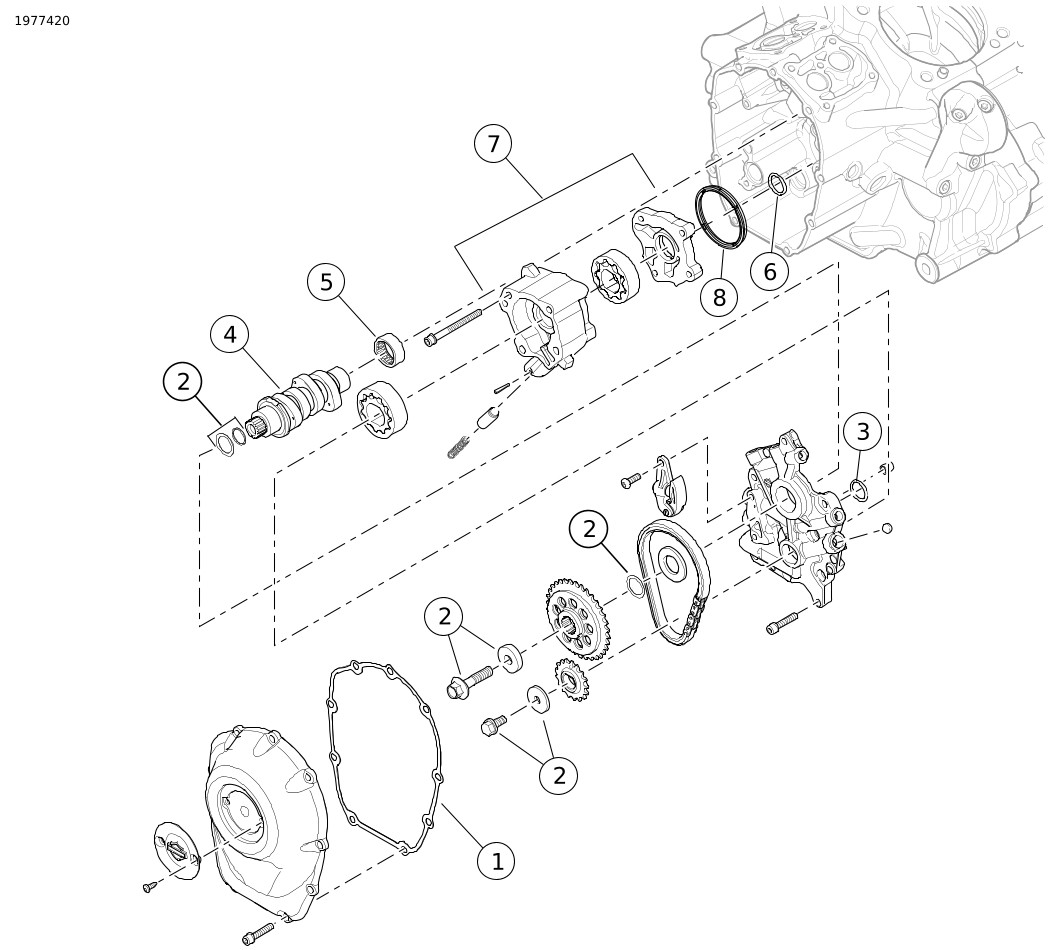

Figura 3. Contenido del kit: Compartimiento de levas: Componentes de Screamin' Eagle 128/131CI Stage IV

Tabla 4. Contenido del kit: Compartimiento de levas: Componentes de Screamin' Eagle 128/131CI Stage IV

	Artículo	Cantidad	Descripción	N.º de pieza	Notes
	1	1	Junta, cubierta de levas	25700370A
	2	1	Kit de retención de la rueda dentada del árbol de levas	91800088	Adquirido por separado
	3	1	O-ring, placa de la leva a la bomba de aceite	11900103
	4	1	Árbol de levas, SE8-517	25400353
	5	1	cojinete de la leva	9298B
	6	1	O-ring, bomba de aceite al cárter	11293
	7	1	Bomba de aceite	62400247 o 62400248	Comprada por separado, si es necesario
	8	1	Sello	62400205	Comprada por separado, si es necesario
Artículos incluidos pero no mostrados
		1	Kit de cuerpo del acelerador Screamin' Eagle de 64mm	27200040	Incluye hoja de instrucciones J06346
		1	Kit de inyección de alto flujo Screamin' Eagle	27400040
		1	Colector del escape	65600177	Los kits incluyen lo siguiente: 92500077, 92500078, 92500079, 92500080, 92500081, 92500092
		1	Kit de enfriador de aceite asistido por ventilador	62700204	Los kits incluyen lo siguiente: 92500078, 92500079, 92500082
		1	Etiqueta de información del producto	No se vende por separado
		1	Cubierta para cronómetro	25600117
		1	Inserto 128 Stage IV	25600127
		1	Inserto 131 Stage IV	25600129

GENERAL

La hoja de instrucciones también está disponible en formato electrónico. Para comprobar que está utilizando la versión disponible más reciente, realice una de las siguientes acciones:

Vaya a h-d.com/isheets.
Escanee el código QR en la esquina superior izquierda de la hoja de instrucciones

NOTA

Esta hoja de instrucciones puede tener un video complementario para ayudar al encargado de la instalación a aclarar cierta parte del ensamblaje. Se colocaría el enlace a un video al final de esta hoja de instrucciones.

Modelos

Para obtener información sobre los accesorios de fijación del modelo, consulte el Piezas y accesorios (Piezas y accesorios) catálogo de venta al detalle o la sección de Piezas y accesorios de www.harley-davidson.com .

Comuníquese con el centro de soporte para clientes de Harley-Davidson al 1-800-258-2464 (EE. UU. solamente) o al 1-414-343-4056.

Requisitos de instalación

ADVERTENCIA

La seguridad del motociclista y del pasajero dependen de la instalación correcta de este kit. Use los procedimientos correspondientes en el Manual de servicio. Si el procedimiento no está dentro de sus capacidades o no tiene las herramientas correctas, pida a un concesionario Harley-Davidson que realice la instalación. La instalación incorrecta de este kit podría causar la muerte o lesiones graves. (00333b)

Estos artículos se encuentran disponibles en su concesionario local de Harley-Davidson.

Modelos 2017-2018 con motor 107: se requiere la compra por separado del kit de placas de embrague de alta capacidad Screamin’ Eagle (N.° de pieza 37000258).
Modelos 2017-2019: se requiere la compra por separado del kit del conjunto de la bomba de aceite (N.° de pieza 62400247-Twin Cooled) o (N.° de pieza 62400248-Twin Cooled).
Modelos FXFB/S 2018 y posteriores: compra por separado de escape de alto flujo (N.º de pieza 64900828 o 64900829).
Compra por separado del kit de filtro de aire de alto flujo del Screamin' Eagle.
Se requiere la compra por separado del Kit de Retención de propulsión de la leva (N.° de pieza 91800088).
Se requiere la compra por separado del kit de espaciador de levas (N.º de pieza 25928-06).
El kit requiere que se vuelva a calibrar el ECM. Contacte a un concesionario Harley-Davidson.

NOTA

Esta hoja de instrucciones hace referencia a la información del Manual de servicio. Para esta instalación, se requiere un manual de servicio específico del año y el modelo de motocicleta, que encontrará disponible en:

Un concesionario de Harley-Davidson.
Portal de Información de Servicios de H-D, con acceso por suscripción disponible para la mayoría de los modelos 2001 en adelante. Para obtener más información, consulte Preguntas frecuentes sobre suscripciones .

PREPARAR

1.	Coloca la motocicleta en posición vertical. Consulta el manual de servicio.
2.	Desarmar el sistema de seguridad. Consulta el manual de servicio.
3.	Retirar el asiento. Consulta el manual de servicio.
4.	Extraer el fusible principal. Consulta el manual de servicio.
	ADVERTENCIA Cuando se realice alguna reparación en el sistema de combustible, no fume ni permita la cercanía de llamas descubiertas o chispas. La gasolina es extremadamente inflamable y muy explosiva, por lo que puede provocar lesiones graves o incluso la muerte. (00330a)
5.	Retirar el tanque de combustible. Consulta el manual de servicio.
6.	Twin-cooled: Drene el sistema del refrigerante.

EXTRACCIÓN

NOTA

Los pasos siguientes se presentan como un proceso de esquema. Siga los procedimientos en el Manual de servicio.

1.	Retire el conjunto del depurador de aire.
2.	Extraiga el sistema de escape.
3.	Extraiga el módulo de inducción.
4.	Desconecte las conexiones del arnés de la culata del cilindro.
5.	Quite las líneas de refrigerante de aceite y los colectores del motor.
6.	Extraiga las cubiertas de los balancines, los balancines, las varillas de empuje y los tubos de varilla de empuje.
7.	Quite las culatas de los cilindros, los cilindros y los pistones.
8.	Quite las cubiertas de los buzos, los dispositivos antirrotación y los buzos.
9.	Quite la cubierta de levas, la placa de levas y el árbol de levas.
10.	Quite el cojinete de la leva interior.
11.	Debe quitar el embrague, a menos que sea un modelo de 10 placas. Consulta el manual de servicio.

INSTALACIÓN

NOTA

Los pasos siguientes se presentan como un proceso de esquema. Siga los procedimientos en el Manual de servicio.

1.	Instale el embrague con un embrague de 10 placas. Consulta la hoja de instrucciones J06246 y el manual de servicio. NOTA La asistencia de 10 placas y el embrague deslizante utilizado en los vehículos Milwaukee-eight tienen suficiente capacidad para soportar este kit para la mayoría de las aplicaciones. Instala únicamente muelles de mayor capacidad si se produce un deslizamiento del embrague. Los muelles de mayor capacidad aumentarán el esfuerzo de la palanca del embrague.
2.	Instale el cojinete de agujas del árbol de levas (5).
3.	Consulte la Figura 3. Instale la bomba de aceite.
4.	Instalar el árbol de levas en el motor.
5.	Montar la placa de leva y la unidad del árbol de levas.
6.	Verifique que las marcas de sincronización del árbol de levas hasta el cigüeñal estén alineadas correctamente.
7.	Instale los buzos (proporcionados en el kit), el dispositivo antirrotación, las juntas de las cubiertas de los buzos (incluidas en el kit) y las cubiertas de los buzos.
8.	Instale los pistones y los cilindros proporcionados en el kit. Siga las instrucciones proporcionadas junto con el kit de pistón y cilindro.
9.	Instale las culatas de los cilindros utilizando las tuercas de reborde nuevas incluidas con el kit. Siga las instrucciones proporcionadas junto con el kit de culata del cilindro. NOTA Este kit utiliza una secuencia de apretado especial.
10.	Instale los tubos de la varilla de empuje y las varillas de empuje usando los o-rings proporcionados con el kit.
11.	Con el pistón aproximadamente a Punto muerto inferior (BDC) en la carrera de potencia, instale brazos de balancín.
12.	Ajuste alternadamente los tornillos para bajar el eje del balancín uniformemente.
13.	Instale las cubiertas de los balancines.
14.	Verifique que las marcas de sincronización del árbol de levas al cigüeñal estén alineadas correctamente.
15.	Instala la cubierta de levas y una nueva junta incluida en el kit.
16.	Prepare el módulo de inducción incluido en el kit para su instalación. Consulta las instrucciones incluidas con el módulo de inducción.
17.	Instale los inyectores de combustible de flujo alto.
18.	Instale el módulo de inducción.
19.	Instale el refrigerante/colector de aceite en las culatas de los cilindros. a. Limpie a fondo TODO el material fijador de las roscas de los tornillos y agujeros con rosca. Consulta el manual de servicio. b. Limpie toda la suciedad de las superficies de acoplamiento. c. Instalar los O-rings incluidos en el kit
20.	Modelos Touring enfriados por aire: Instale el enfriador de aceite asistido por ventilador incluido en el kit.
21.	Instalar el sistema de escape. NOTA Los modelos Touring requieren el uso del colector del escape proporcionado en el kit o el sistema de escape High-Flow Screamin' Eagle con silenciadores Street Cannon. Los modelos FXDR requieren la compra por separado del colector del escape (65600300).
22.	Instalar el filtro de aire. Vea la hoja de instrucciones incluida con el kit de limpieza de aire de alto flujo SE comprado por separado.

Finalización

1.	Instalar el tanque de combustible. Consulta el manual de servicio.
2.	Instalar el fusible principal. Consulta el manual de servicio.
3.	Twin-cooled: Llene el sistema de refrigeración y purgue el aire. Consulta el manual de servicio.
4.	Instalar el asiento. Después de instalar el asiento, suba al asiento para comprobar que es seguro. Consulta el manual de servicio.
	AVISO Debe recalibrar el ECM al instalar este kit. No recalibrar correctamente el ECM puede causar daños graves al motor. (00399b)
5.	Calibra Módulo de Control electrónico (ECM) con la calibración adecuada para la configuración. Consulte con el concesionario para obtener detalles.
6.	Maneje la motocicleta hasta que el motor esté a temperatura normal de funcionamiento. Repetir varias veces para comprobar que funciona de forma adecuada.
7.	Consulta el manual del propietario para LAS REGLAS DE CONDUCCIÓN DE ASENTAMIENTO.
